Огляд кулера Thermaltake Blue Orb II

Незважаючи на те, що системи охолодження на теплових трубках стали фактично повсякденними і доступними, на ринку все-таки ще присутні моделі, що мають типово радіальний дизайн. Одну з таких систем охолодження ми протестуємо цього разу, нею стане кулер Thermaltake Blue Orb II. Одразу відзначимо, що ми тестували кулер подібної конструкції Thermaltake Ruby Orb, що є фактично «братом» сьогоднішньому герою. Thermaltake Blue Orb II був анонсований досить давно, ще у вересні 2005 року, а модель от Thermaltake Ruby Orb - у листопаді 2006 року. І саме про різницю між ними можна довідатися нижче.

Thermaltake Blue Orb II

 Повна специфікація:

Модель

Thermaltake Blue Orb II

Підтримка процесорних роз’ємів

Intel  LGA 775, AMD Socket 754/939/AM2

Підтримка процесорів

Intel Core 2 Exterme, Intel Core 2 Duo, Intel Pentium Extreme Edition, Intel Pentium D, Intel Pentium 4, Intel Celeron D, AMD Athlon 64 X2, AMD Athlon 64 FX, AMD Athlon 64, AMD Sempron

Матеріал радіатора

Алюміній з мідним сердечником

Розміри радіатора, мм

140 x 140 x 73,3

Розміри вентилятора, мм

120 x 24,3

Номінальна напруга, В

12

Стартова напруга, В

7

Споживана потужність, Вт

3

Швидкість обертання, об/хв

1700±10%

Потік повітря, CFM

77,85

Тиск повітря, мм2O

1,80

Рівень шуму, дБ

17

Роз’єм живлення

3-контактний

Ресурс, год

30 000

Термоінтерфейс

додається в пакетику

Вага, г

869

Сайт виробника

http://www.thermaltake.com/

Все цены на Thermaltake Blue Orb II

Thermaltake Blue Orb II

Thermaltake Blue Orb II

Кулер Thermaltake Blue Orb II запакований у гарно оформлену картонну коробку, по центру якої зроблений великий округлий виріз. Сам кулер запакований у великий пластиковий бокс, тому з лицьової сторони видно 120 мм вентилятор і синій радіатор, а на звороті, через менший отвір, видно до блиску відшліфовану основу.

Thermaltake Blue Orb II

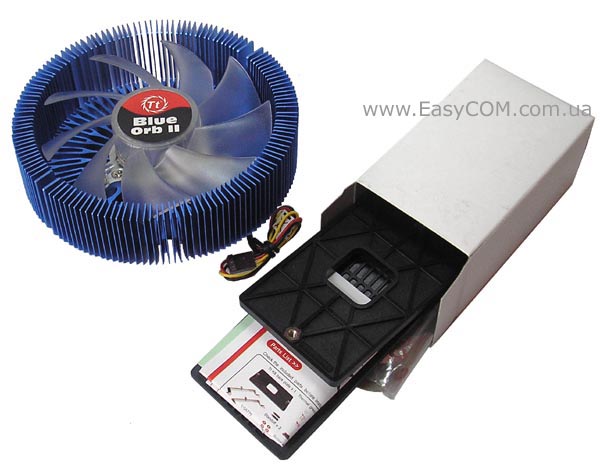

Кулер Thermaltake Blue Orb II досить жорстко зафіксований у боксі, тому імовірність його ушкодження мінімальна. А всі компоненти комплектації покладені окремо в картонну коробку.

Thermaltake Blue Orb II

Thermaltake Blue Orb II

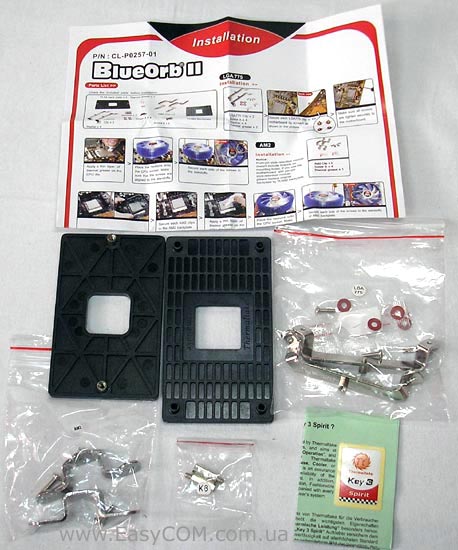

У комплект до кулеру Thermaltake Blue Orb II додається:

  • невелика інструкція з встановлення;
  • упорна пластина для платформ з процесорним роз’ємом AMD AM2;
  • упорна пластина для платформ AMD K8;
  • дві металеві рамки з чотирма гвинтами і підкладками для встановлення кулера на LGA 775;
  • дві металеві рамки з чотирма гвинтами для встановлення кулера на AM2;
  • дві металеві підставки для встановлення на AMD K8;
  • пакетик з термопастою;
  • наклейка.

Thermaltake Blue Orb II

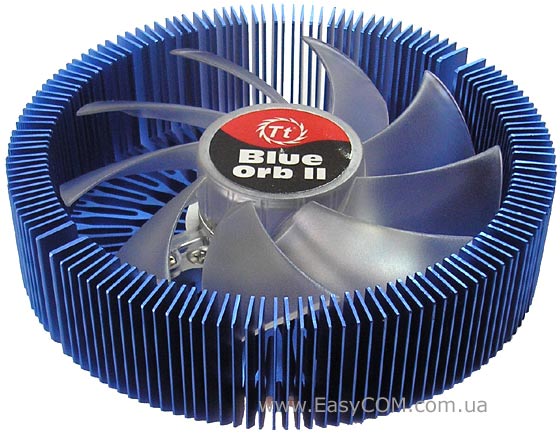

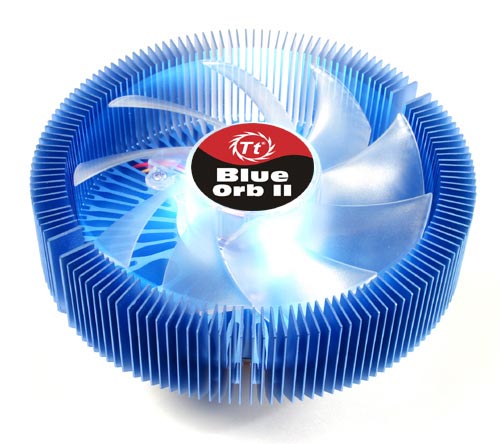

Кулер Thermaltake Blue Orb II має радіальну форму радіатора, причому 120 мм вентилятор «вписаний» прямо в габарити кулера. Фактично Thermaltake Blue Orb II і Thermaltake Ruby Orb є ідентичними за формою і оснащені однаковим вентилятором, але останній кулер був позбавлений мідної серцевини. Це і зробило його на 324 грама легше, ніж Blue Orb II, що важить цілих 869 грам. Звичайно, з мідною серцевиною система охолодження повинна бути трохи ефективніше, але наскільки ця різниця буде велика, покаже тільки тестування.

Алюмінієві ребра на Thermaltake Blue Orb II пофарбовані в синій колір, а на Thermaltake Ruby Orb вони рубінові. Особливістю дизайну радіатора обох кулеров є реалізація технології розгалуження ребер, за рахунок чого досягається збільшення загальної площі розсіювання тепла. Ребро, що відходить від основи, роздвоюється двічі, і в результаті загальне число ребер у крайній частині досягає 140.

Thermaltake Blue Orb II

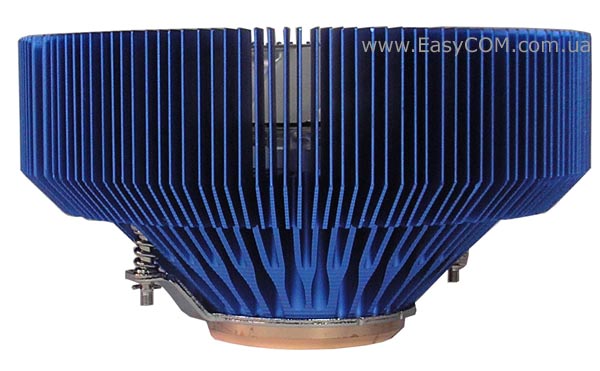

По суті єдиною, але досить вагомою перевагою подібної конструкції радіатора, у порівнянні з типовими системами охолодження на теплових трубках, є дуже низьке розташування вентилятора, що нагнітає повітря донизу. Відстань між вентилятором і нижньою крапкою основи на кулері Thermaltake Blue Orb II приблизно становить 50 мм, у той час як на більшості систем охолодження на теплових трубках з горизонтальним розташуванням вентилятора дана відстань буде приблизно рівна 90 - 100 мм. За рахунок цього, кулер Thermaltake Blue Orb II зможе ефективніше інших прохолоджувати область на платі навколо процесорного роз’єму (мається на увазі стабілізатор живлення, оперативну пам'ять, радіатор чіпсета).

Thermaltake Blue Orb II

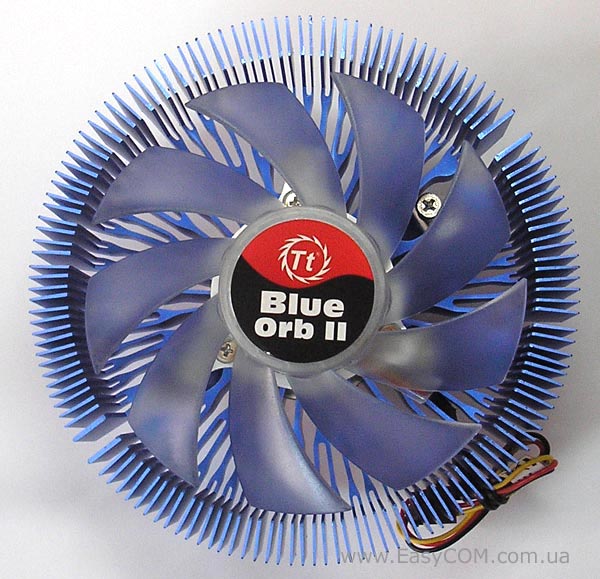

Роль активного елемента грає 120 мм вентилятор з дев’ятилопасною крильчаткою із прозорого пластику. По-центру вентилятора вбудовані світлодіоди, які створюють не дуже яскраве підсвічування. На крильчатку вентилятора зверху наклеєна червоно-чорна емблема компанії. Максимальна швидкість обертання вентилятора становить 1700±10% об/хв, по специфікації на цій швидкості він створює великий потік повітря 77,85 CFM і наднизький для такої швидкості рівень шуму в 17 дБ. Крім того, дуже заманливо виглядає характеристика статичного тиску, рівна 1,8 мм вод ст, цей факт дозволяє сподіватися на створення дуже потужного повітряного потоку, спрямованого донизу під процесорний роз’єм.

Thermaltake Blue Orb II

Вентилятор має 3-контактний роз’єм живлення, який говорить про те, що він не підтримує режим PWM. Проводи вентилятора заховані в захисний чохол, але не закріплені на кулері, тому при недбалій установці провід  може випадково зрушитися і потрапити в область обертання крильчатки.

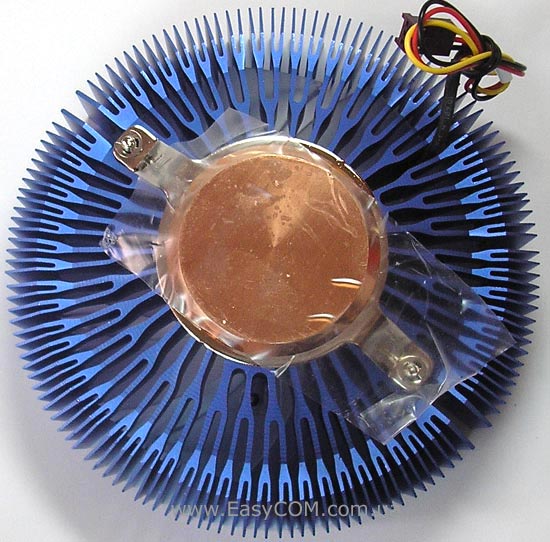

Для захисту поверхні основи кулера Thermaltake Blue Orb II від подряпин, на нього була наклеєна липка стрічка.

Thermaltake Blue Orb II

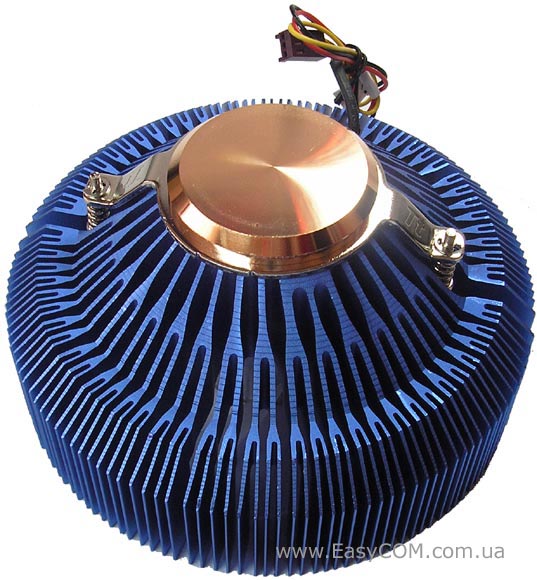

Між ребрами радіатора в центральній частині кулера Thermaltake Blue Orb II виявляються досить великі зазори. При цьому самі ребра в центральній частині не здаються товстими. Основа кулера має форму кола, до нього приєднаний основний кріпильний елемент, у вигляді двох гвинтів і металевої кліпси, за допомогою якої радіатор притискається до основи. Відзначимо, що якості обробки поверхні основи кулера Thermaltake Blue Orb II можуть позаздрити багато систем охолодження.

Thermaltake Blue Orb II

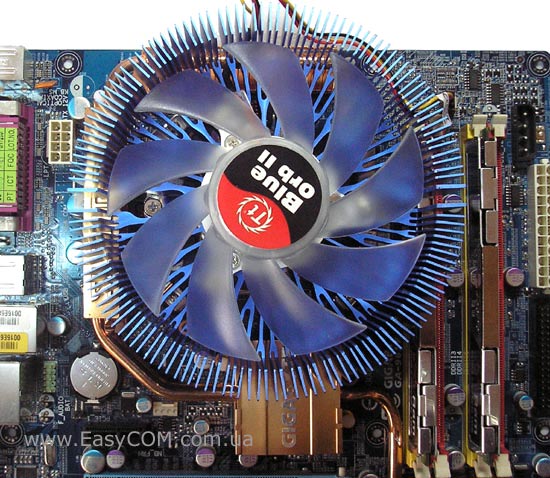

Як бачимо на фото, широкий кулер накриває досить велику область навколо процесорного роз’єму.

Thermaltake Blue Orb II

Самої жорсткої критики заслуговує спосіб кріплення на материнські плати з процесорним роз’ємом LGA 775, що не передбачає використання упорної пластини та дозволяє підвищити твердість материнської плати, запобігаючи вигинанню. Оскільки кулер Thermaltake Blue Orb II притискається до материнської плати не з чотирьох, а тільки з двох сторін, то в нашому випадку навіть неповне закручування пружних гвинтів викликало її деформацію.

Thermaltake Blue Orb II

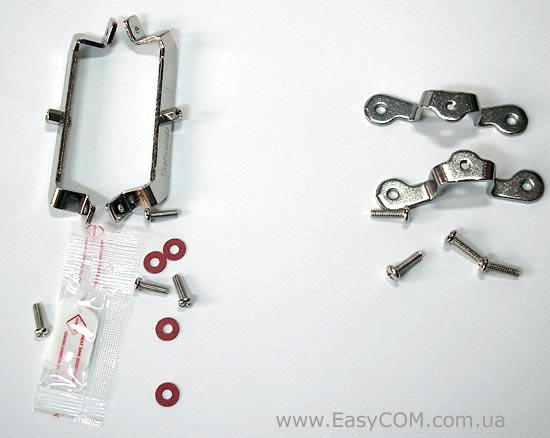

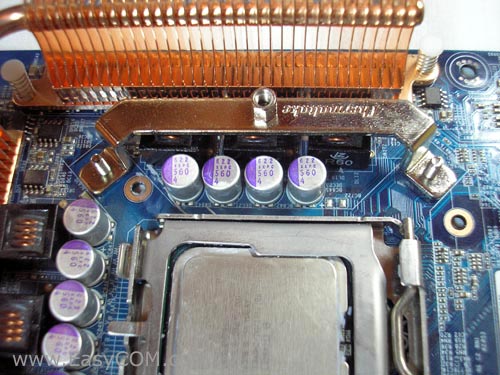

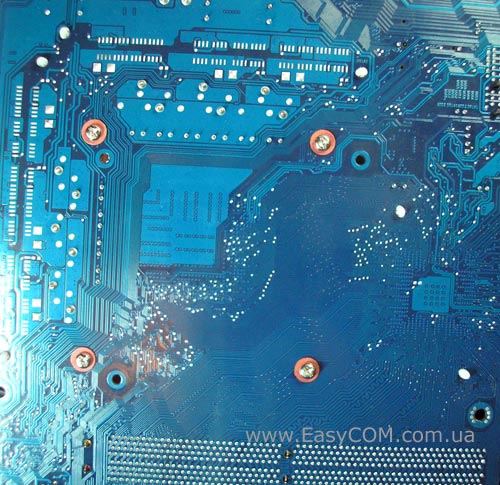

Для встановлення Thermaltake Blue Orb II на материнські плати з LGA 775 передбачається встановити дві металеві рамки за допомогою чотирьох гвинтів, під якими назвороті материнської плати потрібно підкласти діелектричні підкладки. На жаль, підкладок у комплекті було всього чотири, тому перестрахуватися, і підкласти їх між металевою рамкою і платою, на якій у цьому місці під лаком проходять «доріжки» можливості не буде.

На платформах з процесорним роз’ємом AM2 подібні металеві рамки кріпляться вже за допомогою упорної пластини. Процес встановлення рамок кріплення вимагає зняття материнської плати, що займає деякий час. А вже сам кулер встановити на материнську плату виходить досить просто, бо радіатор не дуже високий і  пружні гвинти, якими притискається радіатор, прикручуються досить легко та швидко.

Thermaltake Blue Orb II

Форма і профіль кулера Blue Orb II розраховані таким чином, щоб його можна було встановити на материнські плати з великими системами охолодження чіпсетів і стабілізатора живлення процесора, тому він зроблений досить вузьким у нижній частині.

Біле підсвічування в Thermaltake Blue Orb II досить помірне, а якщо врахувати і той факт, що через час вентилятор припаде пилом, то про якесь роздратування яскравим світлом вночі казати не доведеться. Тим більше, що при включенні автоматичного керування кулером, підсвічування буде «притухати» на низьких обертах.

Тестування
