Огляд кулера Thermalright XP-120

В цьому огляді ми пропонуємо розглянути систему охолодження з горизонтальним встановленням вентилятора Thermalright XP-120. Ми проводимо далеко не перше тестування кулера компанії Thermalright і фактично в усіх випадках ми мали можливість переконається у високій продуктивності і якісному виготовлення цих пристроїв, сподіваємося і герой цього огляду не стане виключенням.

Thermalright XP-120

Повна специфікація кулера Thermalright XP-120:

Модель

Thermalright XP-120

Підтримка процесорних роз’ємів

Intel LGA 775
AMD Socket 754/939/940/AM2 (опціонально)

Підтримка процесорів

Всі моделі Intel
Всі моделі Athlon64 / FX / X2 / Opteron

Розміри радіатора (Д х Ш х В), мм

110 x 125 x 63

Вентилятор

Відсутній
(Рекомендований 120 мм Panaflo FBA12G12L1A)

Термоінтерфейс

«The Chill Factor» у шприць-тюбику

Вага, г

367

Сайт виробника

http://www.thermalright.com/

Thermalright XP-120

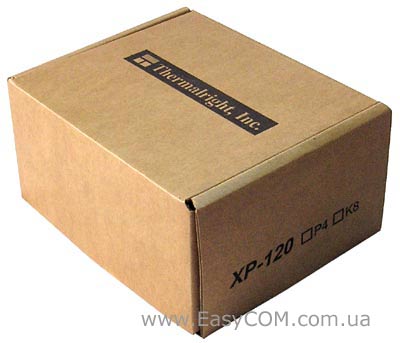

Знову не можна сказати, що компанія Thermalright змінила своїм принципам і впакувала кулер Thermalright XP-120 у яскраву і кольорову коробку. Все ті ж ясно-коричневі тони малопомітної картонної коробки, але тепер вже з написом XP-120 з боків. Ще на упаковці є «чекбокси» за допомогою яких вказується наявність у комплекті опціонального кріплення для процесорних роз’ємів Socket 478 (P4) і Socket 754/939/940/AM2 (K8). У кулера, що тестуємо, було тільки базове кріплення для материнських плат з роз’ємом LGA 775.

Thermalright XP-120

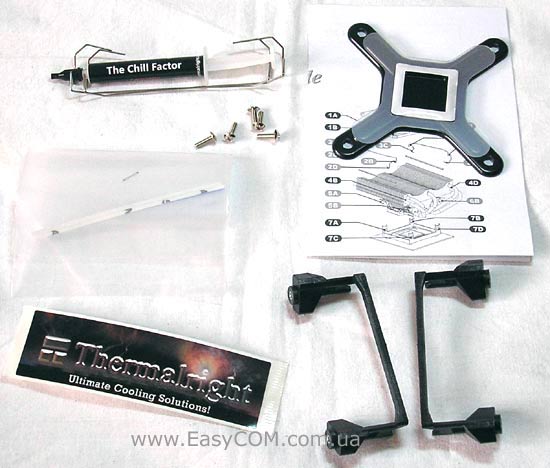

У комплект до кулеру Thermalright XP-120 додається:

  • невелика інструкція з встановлення;
  • упорна пластина для LGA 775;
  • дві пластикові рамки для встановлення кулера;
  • чотири гвинти;
  • дві дротові скоби для встановлення 120 мм вентилятора;
  • дві гумові смужки для вентилятора, що виконують роль прокладок та демпфірують;
  • шприць-тюбик з термопастою «The Chill Factor»;
  • наклейка з написом «Thermalright».

Thermalright XP-120

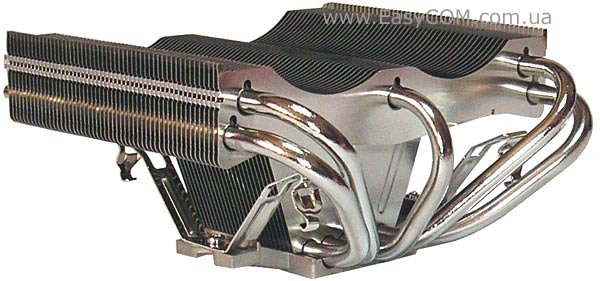

Система охолодження Thermalright XP-120 не є якоюсь зовсім новою розробкою. Її випускають з 2004 року, що за сучасними мірками розвитку світу систем охолодження є досить тривалим часом, за який вона встигла «притертися» і стати більш пізнаваною для ентузіастів. До того ж, незважаючи на це, в актуальності подібної конструкції сьогодні немає ніяких сумнівів. Головною позитивною якістю Thermalright XP-120 є низька висота радіатора (63 мм), у порівнянні з продуктивними кулерами на теплових трубках з горизонтальним встановленням вентилятора, такими як Thermaltake BigTyp 120 VX, Thermalright SI-128, ASUS Triton 75. Одразу передбачалося, що конструкція Thermalright XP-120 дозволить максимально поліпшити охолодження простору навколо процесора материнської плати, до якого належить вузол живлення процесора, радіатор чіпсета, якщо той розташований недалеко і, можливо, оперативна пам'ять. Напевно, з цієї причини, а також через малий зазор між алюмінієвими пластинами, виробник порекомендував встановлювати високопрофільний 120 мм вентилятор Panaflo FBA12G12L1A, що має славну характеристику статичного тиску 3,3 мм вод. ст. і створює великий повітряний потік в 68,9 CFM.

Thermalright XP-120

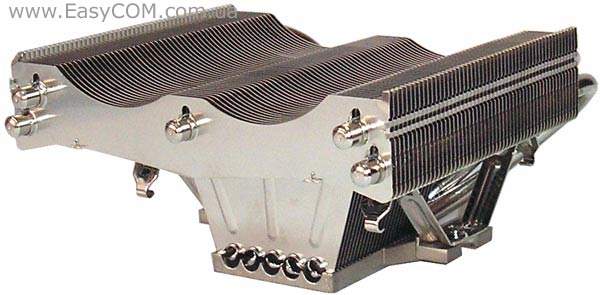

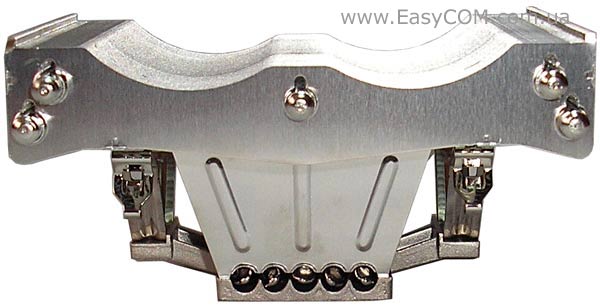

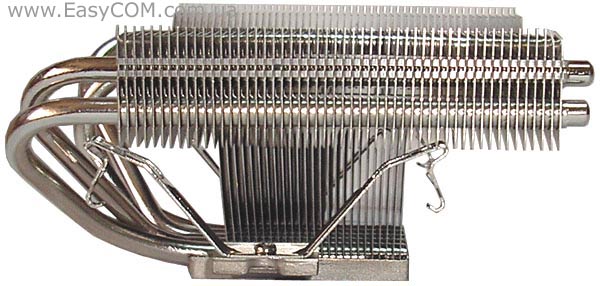

Thermalright XP-120 заснований на п'яти 6 мм теплових трубках, причому до бічних сторін пакета алюмінієвих пластин підводиться по дві трубки. Рівномірно розвести трубки по всьому пакеті не дозволив тип кріплення, бо до засувок, які знаходяться біля основи, потрібно буде ще якось добиратися в процесі встановлення на платформу.

Thermalright XP-120

Тепло від основи кулера Thermalright XP-120 до алюмінієвих пластин передається не тільки тепловими трубками, а і за рахунок безпосереднього контакту пакета пластин центральної частини з основою.

Thermalright XP-120

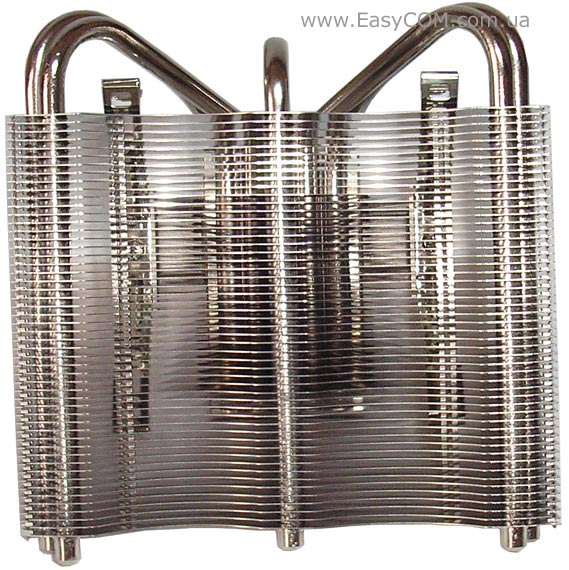

Між алюмінієвими пластинами зроблений дуже невеликий зазор, приблизно рівний 1,5 мм.

Thermalright XP-120

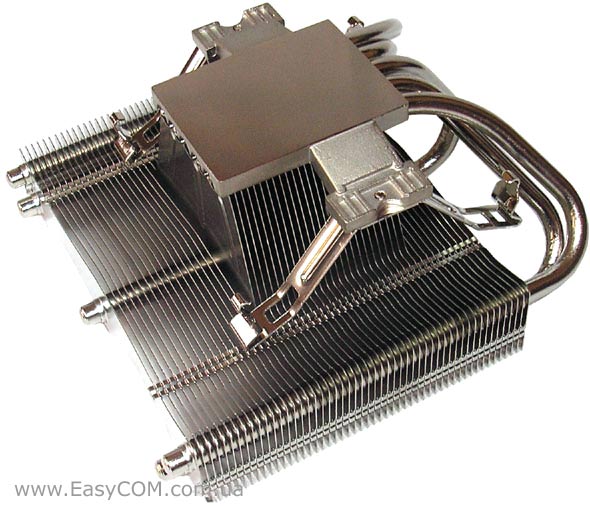

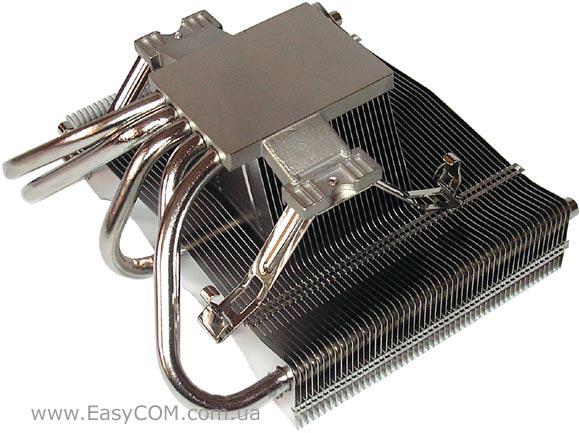

З обох сторін основи Thermalright XP-120 кріпляться дві притискні кліпси.

Thermalright XP-120

Вага системи охолодження Thermalright XP-120 становить 367 г, що за сучасними мірками дуже мало, хоча при цьому не потрібно забувати про відсутність на ній вентилятора, який конструкцію зробить важчою приблизно на 150 грам.

Thermalright XP-120

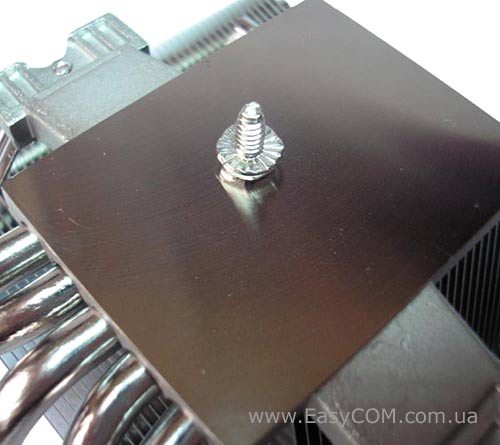

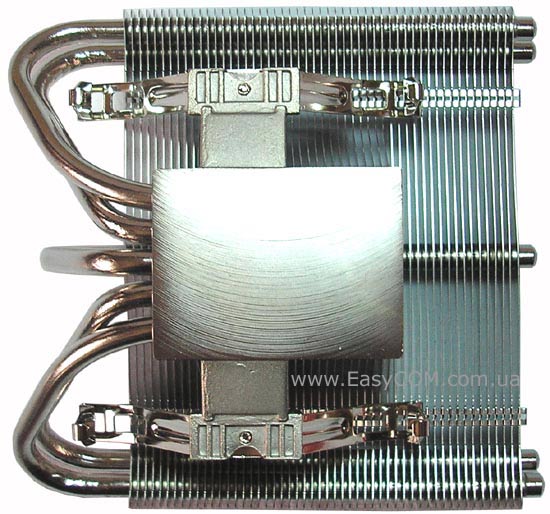

Поверхня мідної основи покрита нікелем.

Thermalright XP-120

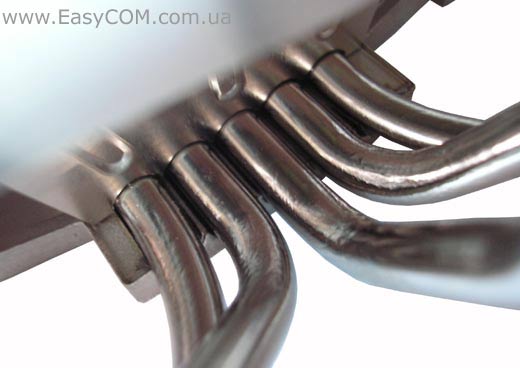

Для кращого теплообміну з трубками в основі кулера Thermalright XP-120 зроблені напівкруглі жолоби, а сам контакт пропаяний.

Thermalright XP-120

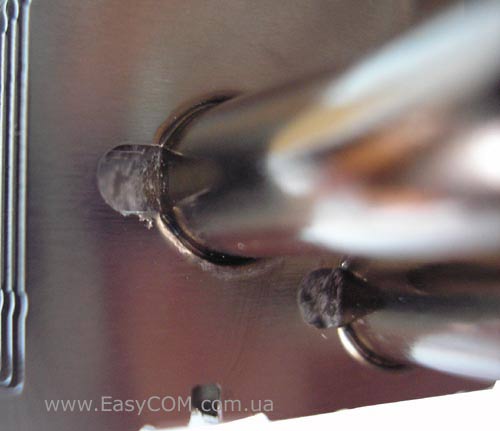

У місці з'єднання теплових трубок і алюмінієвих пластин бачимо лише сліди термоінтерфесу, швидше за все термоклея.

Thermalright XP-120

На поверхні основи помітні лише незначні наслідки обробки фрезою.

Thermalright XP-120

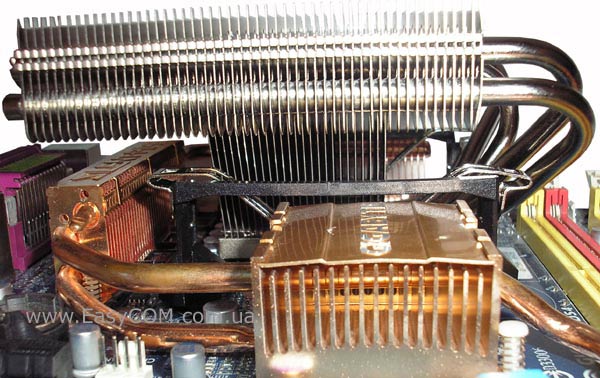

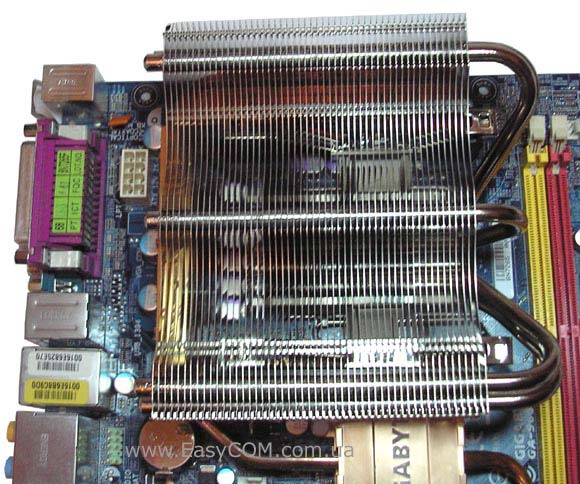

Встановлення кулера Thermalright XP-120, особливо перший раз, навряд чи комусь здасться легким та простим. Спосіб кріплення насправді трохи незвичний. Вушка кліпс, що знаходяться під пакетом пластин, потрібно буде зачепити за зубці на кріпильних рамках, нахиливши кулер донизу. Після цього, потрібно буде притиснути основу кулера Thermalright XP-120 до процесора і зачепити зубці з іншого його боку. Але з самого початку потрібно встановити на материнській платі пластикові рамки, до яких і кріпиться система охолодження.

Thermalright XP-120

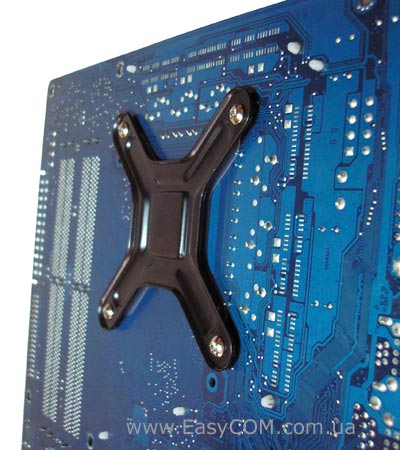

Рамки прикручуються до упорної пластини гвинтами зі зворотного боку плати, що не дуже зручно.

Thermalright XP-120

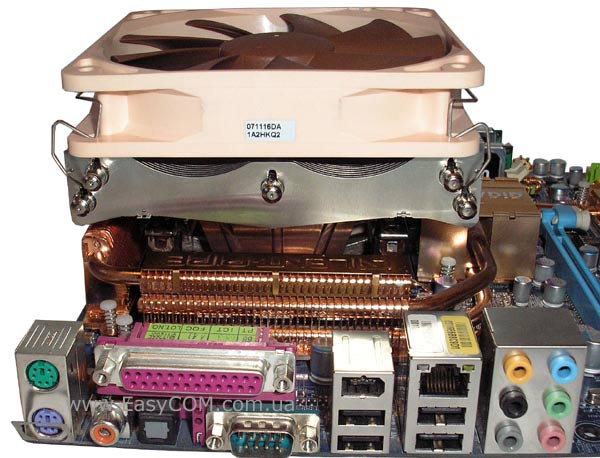

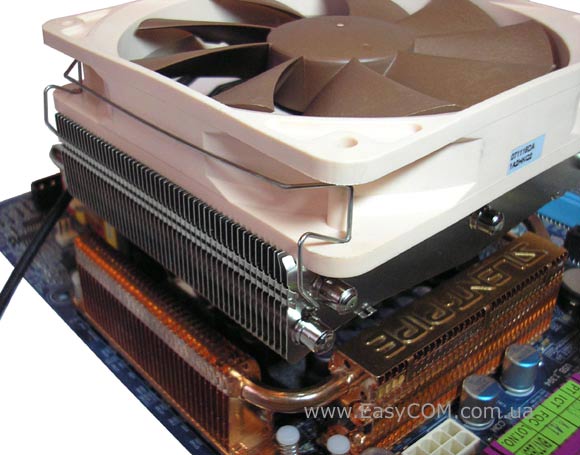

120 мм вентилятор кріпиться до кулеру Thermalright XP-120 за допомогою двох дротових скоб, які вставляються в отвір біля крайньої теплової трубки. Перед встановленням вентилятора на радіатор потрібно наклеїти дві довгі гумові смужки. Оскільки скоба чіпляється за ближнє вушко вентилятора, то шукати високопрофільний вентилятор, як рекомендує компанія Thermalright, зовсім не обов'язково. Цілком можна обійтися звичною 25 мм моделлю.

Thermalright XP-120

Thermalright XP-120
