Огляд кулера Thermalright SI-128

Компанія Thermalright досить давно входить до числа головних виробників систем охолодження. Вона займається виробництвом майже всіх видів систем охолодження, що використовуються в комп'ютерах. Системи охолодження компанії Thermalright призначаються для процесорів, відеокарт, модулів пам'яті, чіпсетів материнських плат і MOSFET стабілізаторів живлення. Крім того, ця компанія випускає системи водяного охолодження, термопласти і різні аксесуари. В цьому огляді ми протестуємо систему повітряного охолодження на теплових трубках процесора Thermalright SI-128.

Для користувачів, які не стежать за розвитком у сфері систем охолодження, напевно, буде цікаво дізнатися, що собою уявляє теплова трубка в системах повітряного охолодження і яку функцію вона виконує.

Перші процесорні кулери на теплових трубках на нашому ринку з'явилися приблизно три роки тому, але в той час вони вважалися екзотикою для ентузіастів і їх вартість була відповідно завищеною. Нові системи повітряного охолодження на теплових трубках склали жорстку конкуренцію водяному охолодженню, який мав велику популярність у оверклокерів на той час. В цей час вартість на цю категорію кулерів знизилася та стала доступною навіть звичайному користувачу, що бажає підвищити ефективність охолодження свого процесора або просто створити акустичний комфорт у робочому приміщенні.

Теплова трубка в системах охолодження слугує для високоефективного переносу теплової енергії із зони нагрівання в більш прохолодну частину, що краще пристосована для охолодження за допомогою радіатора або інших технологій.

В класичному поданні теплова трубка, іменована тепловою трубкою Гровера, має вигляд звичайної запаяної трубки, всередині якої знаходиться певна кількість рідини, що легко випаровується. При нагріванні одного кінця трубки рідина, яка знаходиться всередині, починає випаровуватися, що приводить до швидкого поглинання тепла, а пара, що утворилася, переміщається в більш прохолодну її частину, де конденсуються на стінках металевої трубки, переходячи знову в стан рідини. В таких простих трубках сконденсована рідина може повернутися назад у зону нагрівання лише під дією сили ваги, звідси виникає обов'язкова умова правильної орієнтації трубки в просторі, при якому гаряча крапка повинна бути знизу і форма трубки дозволяла б вільно стікати рідині по стінках донизу.

теплова трубка

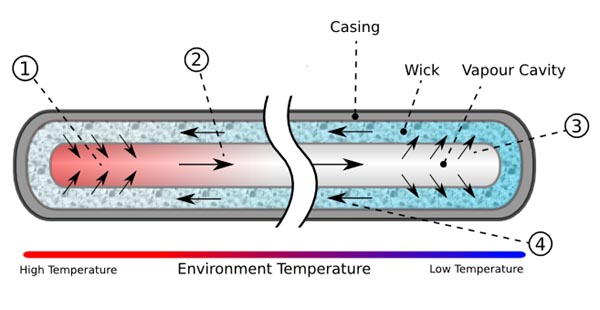

В сучасних системах охолодження застосовується інший тип теплових трубок, в якому рідина, що випарувалася, в зону нагрівання переміщається по капілярах. Всі рідини створюють силу поверхневого натягу, що в тонких посудинах або пористих матеріалах створює капілярний ефект завдяки якому рідина здатна переміщатися поза залежністю від форми трубки та орієнтації її в просторі. Як бачимо на схемі губчатий матеріал облягає внутрішню поверхню теплової трубки, залишаючи порожнину в центрі, по якому переміщається пара рідини із зони нагрівання в зону охолодження, де і відбувається конденсація. А вже після конденсації рідина по капілярах повертається назад у місце нагрівання.

Повна специфікація кулера Thermalright SI-128:

Модель

Thermalright SI-128

Підтримка процесорних роз’ємів

 LGA 775, Socket 754/939/AM2

Підтримка процесорів

Всі моделі Intel P4 LGA775
Всі моделі Athlon64 / FX / X2 / Opteron

Матеріал радіатора

Алюмінієві пластини + чотири теплові мідні трубки

Розміри радіатора, мм

125 x 145 x 91,5

Розміри вентилятора, мм

Рекомендовано будь-які 120 мм

Термоінтерфейс

У шприць-тюбику

Вага, г

510

Сайт виробника

http://www.thermalright.com/

Thermalright SI-128

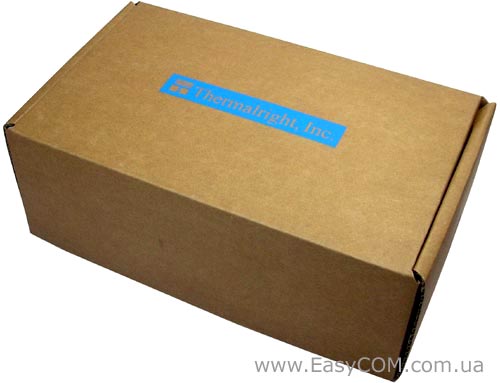

Упаковка у кулера Thermalright SI-128 незвично проста, на ній немає ніякої додаткової інформації, лише один напис на кришці «Thermalright Inc».

Thermalright SI-128

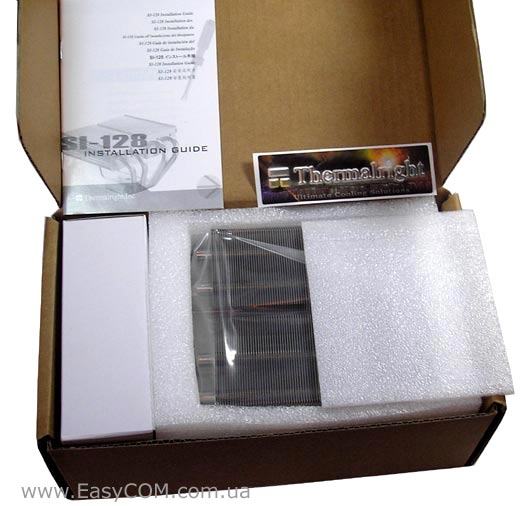

Всередині упаковки кулер Thermalright SI-128 обгорнутий поліетиленом і покладений у пенополіуретановий блок, жорстко та надійно фіксуючий радіатор. Невелика картонна коробка з іншими предметами комплектації вкладена окремо.

Thermalright SI-128

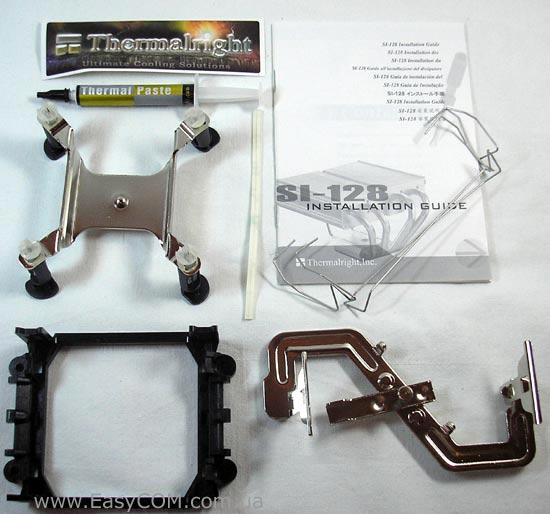

В комплект до кулеру Thermalright SI-128 додається:

  • інструкція з встановлення на різних мовах;
  • металевий притиск з фіксаторами для плат LGA 775;
  • пластикова процесорна рамка на Socket 754/939/940 і AM2;
  • металевий притиск для процесорних роз’ємів Socket 754/939/940 і AM2;
  • дві дротяні скоби для встановлення вентилятора;
  • дві гумові смужки, що виконують роль прокладок під вентилятор, що демпфірують;
  • великий шприць-тюбик з фірмовою термопастою;
  • наклейка з написом «Thermalright».

Thermalright SI-128

Як ви вже помітили, в комплекті з кулером Thermalright SI-128 немає вентилятора. Виробник надає майбутньому власнику можливість самостійно підібрати модель вентилятора найбільш відповідним його запитам до якості охолодження і рівня створюваного шуму. До цього нам на тестування попадалася дуже схожа за конструкцією модель кулера ASUS Triton 75,який також не мав передустановленого вентилятора і в його огляді ми запропонували деякі приклади 120 мм вентиляторів, створивши своєрідну методику на вибір вентиляторів для подібних систем. Тому, щоб не повторюватися, ми не будемо переглядати всі варіанти, як минулого разу, а тільки відзначимо, що незабаром будемо проводити досить масштабне тестування корпусних вентиляторів, і одним з тестів буде охолодження пасивного кулера Thermalright SI-128, у відкритому корпусі, для непрямої оцінки повітряного потоку вентилятора. Тому, вам представиться максимально великий вибір і оцінка великої кількості корпусних вентиляторів як активний елемент саме Thermalright SI-128.

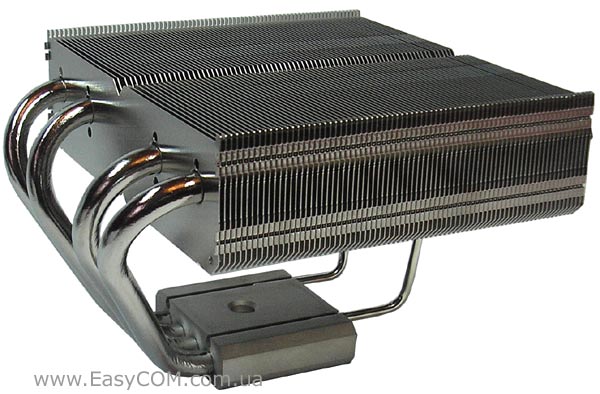

Кулер Thermalright SI-128 заснований на чотирьох 8 мм теплових трубках, на яких насаджений пакет алюмінієвих пластин, що становлять основну площу розсіювання тепла. Алюмінієві пластини набрані з дуже малим зазором приблизно рівним 1 мм, при цьому вага кулера Thermalright SI-128 становить 510 м.

Thermalright SI-128

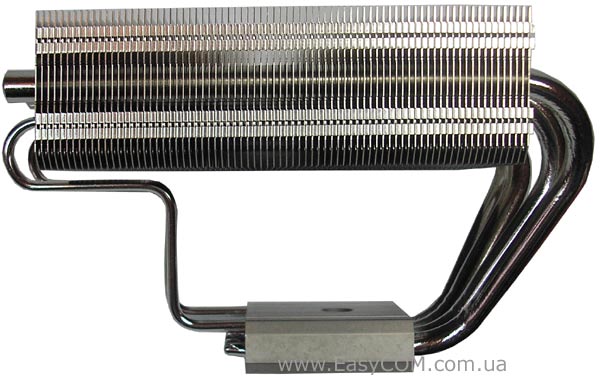

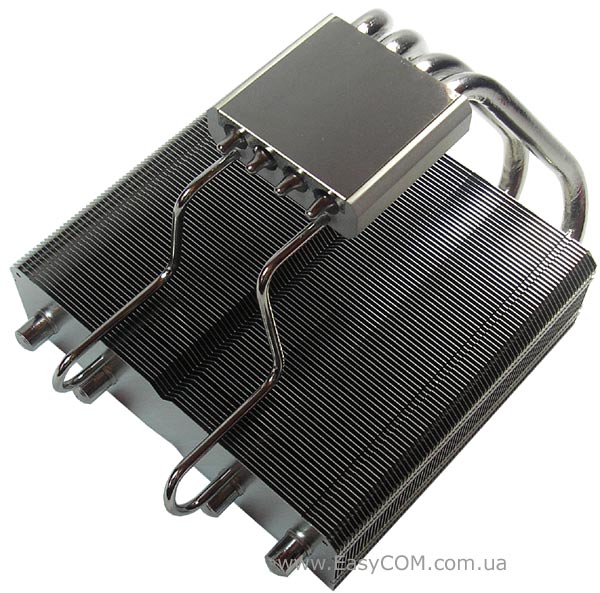

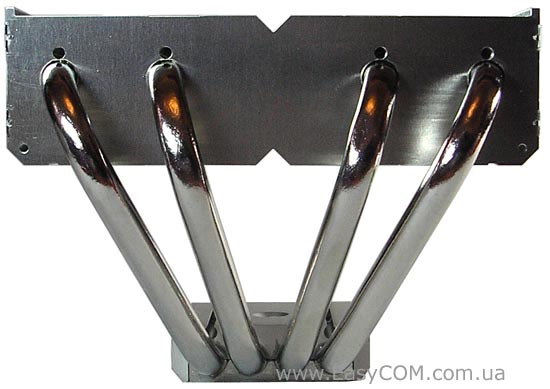

Чотири теплові трубки вигнуті літерою «C», і до них приєднаний пакет зі склеплених з боків алюмінієвих пластин.

Для врівноважування теплових трубок, радіаторний масив, що складається з пластин, зміщений відносно осі, на якій перебуває основа, у протилежний бік. З іншої сторони основа і радіаторна частина об'єднують вигнуті металеві стрижні, для додання жорсткості конструкції.

Thermalright SI-128

Дуже малий зазор між алюмінієвими пластинами обумовлює підвищення рівня створюваного шуму. Тому, в деяких випадках користувачам, заради збереження комфортних звукових якостей, доведеться відмовитися від високих обертів і потужних вентиляторів.

Thermalright SI-128

Thermalright SI-128

Висота кулера Thermalright SI-128 цілком звична для такого типу систем охолодження і становить 91,2 мм. Алюмінієві пластини мають майже правильну прямокутну форму, з невеликими трикутними декоративними зрізами. У контакті між тепловими трубками і алюмінієвими пластинами проглядалися сліди термоклею.

Thermalright SI-128

Thermalright SI-128

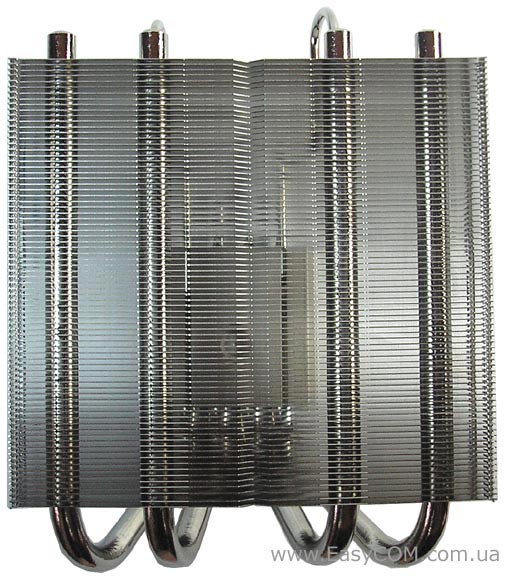

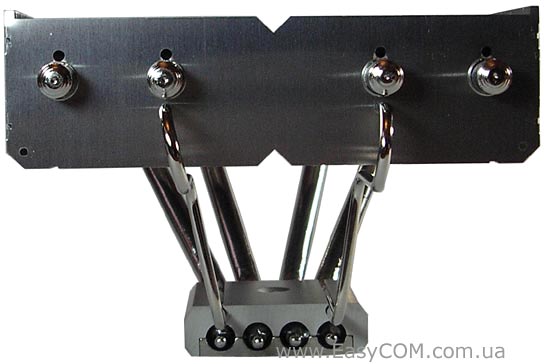

Кулер Thermalright SI-128 має досить великі габарити рівні 125 x 145. Через це виникають побоювання про можливість встановлення на материнські плати з великими системами охолодження чіпсету.

Thermalright SI-128

Thermalright SI-128

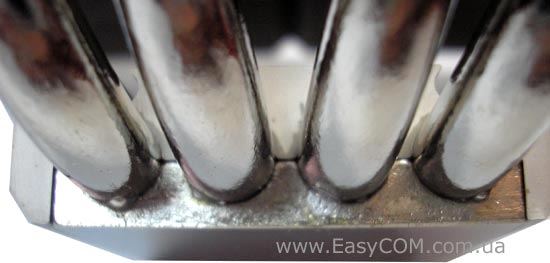

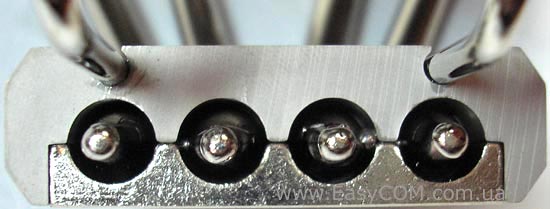

Основа кулера складається з мідної і алюмінієвої частини. В обох частинах, зроблені круглі жолоби, завдяки яким теплові трубки більш щільно контактують з основою. У місці з'єднання добре проглядаються сліди припою.

Thermalright SI-128

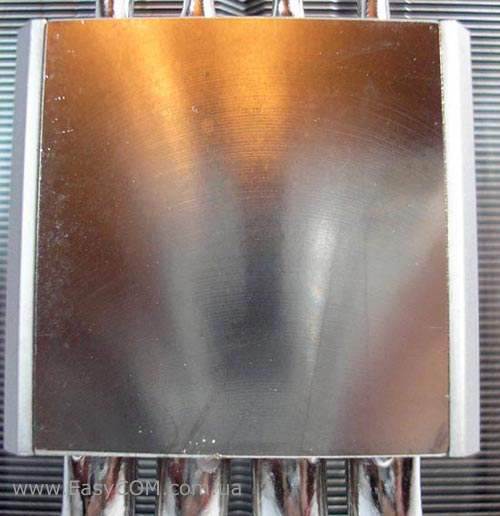

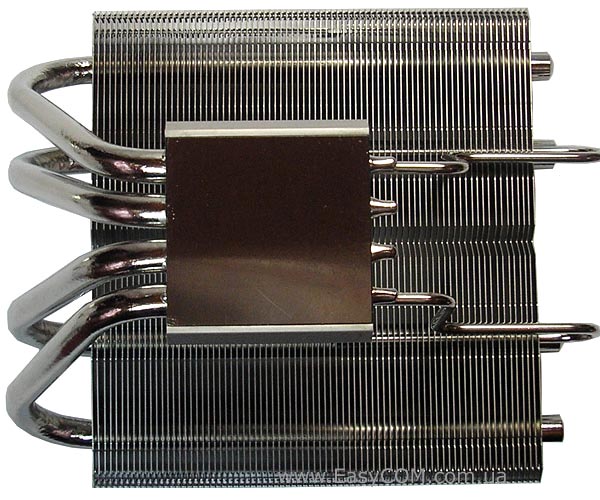

Нижня поверхня мідної основи кулера має незначні сліди обробки.

Thermalright SI-128

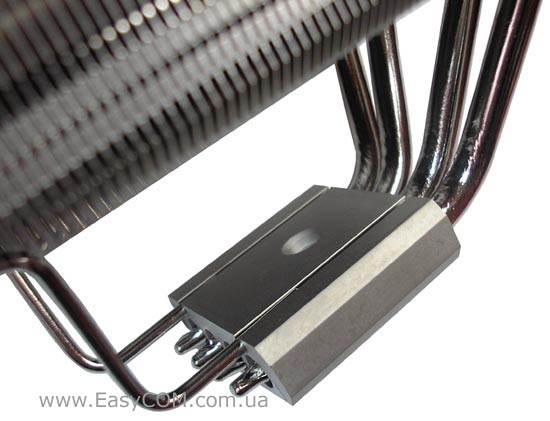

Зі зворотного боку, заради точної фіксації положення деталей кріплення, в основі зроблене поглиблення.

Thermalright SI-128

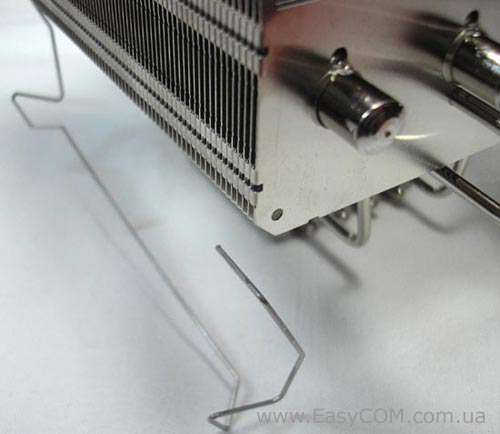

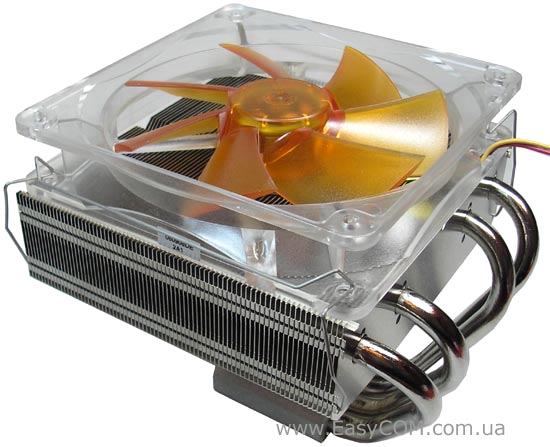

120 мм вентилятор до кулеру передбачається «пристібати» за допомогою дротяних скоб. Скоби спочатку з обох сторін необхідно приєднати до радіатора, вставивши їх кінці в спеціально зроблені отвори.

Thermalright SI-128

Перед встановленням вентилятора для усунення вібрації і шумів, потрібно буде обов'язково наклеїти по краях верхньої частини радіатора довгі гумові підкладки, які маємо в комплекті.

Для тестування ми обрали 120 мм вентилятор akasa AK-183-L2B, що має максимальну швидкість обертання 1400 об/хв. та нагнітає при цьому потік повітря 45 CFM.

Thermalright SI-128

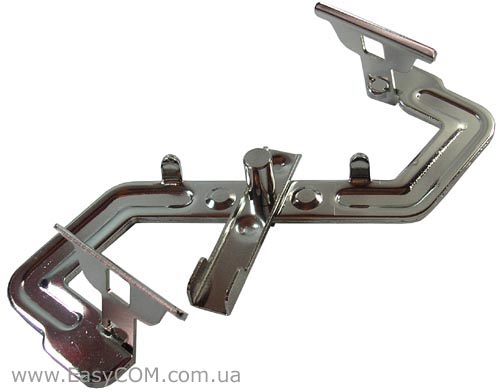

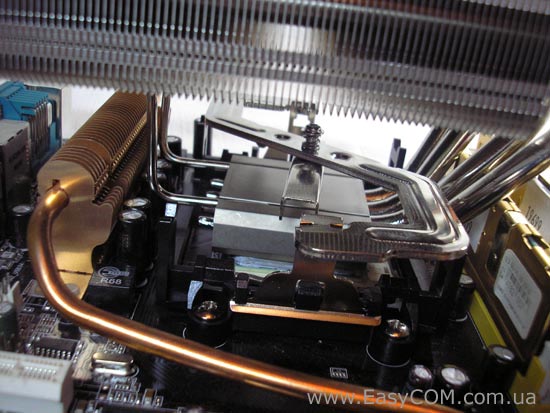

Для встановлення кулера на материнські плати AMD у комплекті додається пластикова процесорна рамка і спеціальний металевий притиск, що застосовується для всіх процесорних роз’ємів Socket 754/939/AM2. Металевий притиск за принципом дії сильно нагадує звичайну кліпсу з двома вушками, з тією лише різницею, що всю площу притиснення кулера забезпечує тільки один товстий циліндричний упор, що розташований по-центру. Причому єдиний фіксатор розташований не скраю біля вушок, а знаходиться прямо під рамкою біля упору. Тому користуватися ним буде не дуже зручно, особливо якщо материнська плата знаходиться всередині корпусу.

Thermalright SI-128

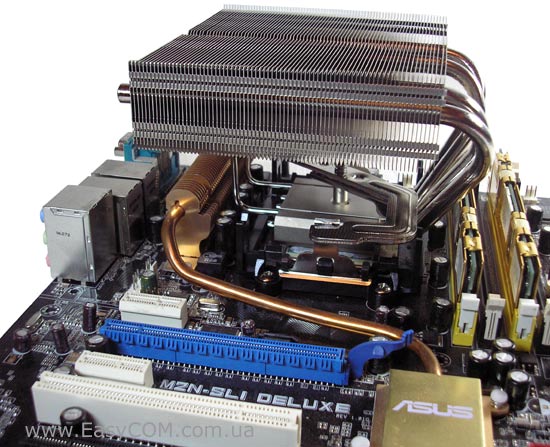

Внаслідок паралельного відносно материнської плати положення вентилятора на кулері Thermalright SI-128, він зможе охолоджувати і стабілізатор живлення процесора, який розташований поруч з процесорною рамкою.

Thermalright SI-128

Незважаючи на пристойні габарити радіатора, на двох застосовуваних нами при тестуванні материнських платах, його без проблем змогли встановлювати в різних положеннях.

Для встановлення на материнські плати з процесорним роз’ємом LGA775 потрібно скористатися металевою рамкою з чотирма пластиковими фіксаторами, яку маємо в комплекті.
