Зведене тестування корпусних вентиляторів

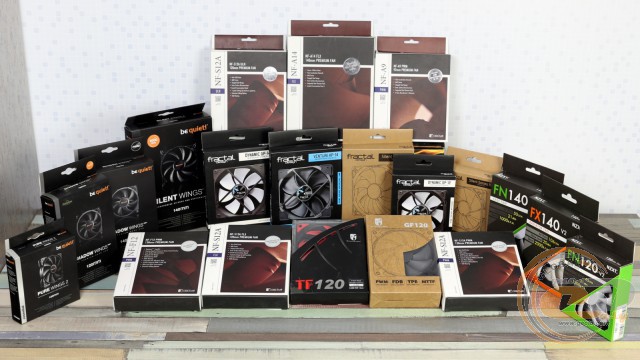

При наявності великого бажання та гаманця можна зібрати доволі потужний комп'ютер з повністю пасивним охолодженням. Безвентиляторні блоки живлення потужністю понад 500 Вт, габаритні процесорні радіатори і навіть безшумні середньопродуктивні відеокарти – усе це в предостатній кількості доступно на полицях інтернет-магазинів. Та й шум від переміщення голівок і обертання пластин жорсткого диска можна усунути, встановивши замість нього SSD. Але навіть якщо ми зберемо таку систему, то для утримання необхідної температури усередині корпусу все-таки бажано встановити хоча б пару пропелерів, які створювали б активну циркуляцію повітря між передньою та задньою панеллю. У такий спосіб ви не тільки захистите комплектуючі від перегрівання, але й продовжите термін їх служби завдяки більш щадному температурному режиму.

Якщо активне переміщення повітря потрібне навіть у малопотужних безшумних ПК, що ж говорити про середньостатистичний комп'ютер сучасного користувача з більш продуктивними компонентами. Тут кількість використовуваних вентиляторів значно більша, і всі вони, як і все в нашому світі, не вічні і мають властивість ламатися, з часом починають гудіти, та й просто можуть не задовольняти нас за іншими критеріями. Тому в даному матеріалі ми хочемо не просто познайомити вас із різними пропелерами, але також розібратися у відмінностях між ними та визначити моделі, які найкраще підійдуть у якості корпусних охолоджувачів або для роботи в складі процесорних систем охолодження, а також для застосування в безшумному ПК. Але почнемо ми з короткого теоретичного курсу про те, на які показники слід в першу чергу звертати увагу при виборі вентилятора.

GECID Fans

Трохи теорії

Габаритні розміри або розміри крильчатки

У сучасних комп'ютерах найчастіше можна зустріти вентилятори стандартних типорозмірів: 140, 120, 92 і 80 мм. Рішення більшого діаметру дозволяють одержати більш високу ефективність при меншому рівні шуму, але їх встановлення не завжди можливе, особливо коли мова йде про компактні корпуси. Та і блоки живлення, і процесорні охолоджувачі найчастіше розраховані на застосування вертушок певного типорозміру. А от місця для встановлення корпусних вентиляторів часто передбачають застосування рішень із різним розміром крильчатки. У такому випадку ми радимо звернути увагу на моделі з якнайбільшим діаметром, але, безумовно, не слід забувати й про інші важливі параметри. До речі, деякі моделі 140-мм вентиляторів (наприклад, Fractal Design Venturi HP-14 PWM) передбачають можливість встановлення і на 120-мм посадкові місця.

Тип використовуваного підшипника і його ресурс

В основі більшості доступних вентиляторів лежить підшипник ковзання або втулка (sleeve bearing). Часто на його застосування вказує буква «S» у назві вертушки. Його конструкція гранично проста: вал, до якого кріпиться крильчатка вентилятора, ковзає по поверхні нерухомої втулки, а в якості змащення між ними використовується антифрикційний матеріал. Рішення на основі підшипника ковзання мають порівняно невеликий ресурс, що стосується як часу роботи в цілому, так і швидкого збільшення рівня створюваного шуму в міру зношування. Також небажане встановлення таких моделей у місцях з підвищеним рівнем нагрівання, наприклад, у блоках живлення.

Поліпшеною версією такої конструкції є підшипник ковзання з нарізкою (rifle bearing). Для циркуляції змащувальної рідини на втулці є спеціальні жолобки, а вісь підшипника відрізняється гвинтовою нарізкою. Використання даної конструкції дозволило підвищити ресурс роботи вентилятора та знизити рівень шуму. При цьому вона залишається доволі доступною для застосування в рішеннях початкового рівня.

Гідродинамічний підшипник (FDB) також є розвитком підшипника ковзання. Однак його конструкція передбачає обертання осі в змащувальній рідині, що забезпечує дуже тиху й тривалу роботу вентилятора. Розвитком даного виду підшипника є SSO-Bearing (self-stabilizing oil-pressure bearing), тобто масляний підшипник із самостабілізацією, який застосовується в усіх сучасних вентиляторах Noctua. Його особливість полягає у встановленні додаткового магніту, який центрує і стабілізує вісь ротора. Схожі удосконалення можна зустріти і в інших виробників вентиляторів.

Моделі на основі підшипників кочення (ball bearing) є довговічними і найкращими для роботи в місцях із підвищеним рівнем нагрівання. У їхній основі використовуються тіла кочення (кульки або ролики), розташовані між зовнішнім і внутрішнім кільцями. Через необхідність створення точних механічних деталей їх виготовлення є недешевим, що впливає й на кінцеву вартість основаних на даних підшипниках вентиляторів.

Найбільш довговічними є пропелери, в основі яких використовуються кулькові підшипники або гідродинамічні рішення, а підшипники ковзання традиційно залишаються найменш надійними. У цілому про те, наскільки довго прослужить вентилятор, повинен був би говорити показник часу напрацювання на відмову, який становить від кількох десятків тисяч до кількох сотень тисяч годин. Але виробники по-різному можуть визначати даний показник, тому ми радимо звертати увагу на тип використовуваного підшипника і гарантійний термін, протягом якого виробник обіцяє опікуватися про працездатність вентилятора.

Головні технічні показники

Швидкість обертання вентилятора вимірюється в обертах за хвилину (об/хв, RPM − revolutions per minute). Саме на цей показник покупці найчастіше звертають увагу в першу чергу, оскільки він впливає і на ефективність, і на акустичний комфорт, маючи пряму залежність від вхідної напруги на вентиляторі. Використання чотирьохконтактного конектора для подачі живлення говорить про наявність ШІМ-регулювання (PWM) швидкості обертання лопатей, тобто даний параметр можна змінювати програмно.

Швидкість переміщення повітряного потоку зазвичай вказується в кубічних футах за хвилину (CFM) або кубічних метрах за годину (м3/год). При цьому 1 CFM ≈ 1,7 м3/год. Даний показник інформує нас про те, який об’єм повітря вентилятор може переміщати за певний час за умови повної відсутності опору повітряному потоку, тобто при рівному повітряному тиску по обидва боки вентилятора. Дана величина особливо важлива при виборі корпусного вентилятора.

Статичний тиск повітряного потоку вимірюється в міліметрах водяного стовпа і характеризує силу повітряного потоку, яку може створювати вентилятор. Нагадаємо, що тиск обчислюється за формулою P=F/S. Тобто тиск є відношенням сили повітряного потоку до площі, на яку вона діє. У специфікації вказується максимальне значення статичного тиску, який створює вентилятор, коли він через опір не може створювати повітряний потік. На даний параметр слід звертати увагу при виборі рішення для охолодження процесорного радіатора.

GECID Fans

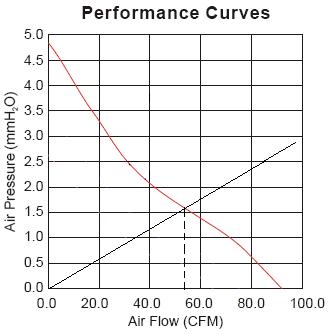

Крива продуктивності являє собою залежність швидкості повітряного потоку від тиску. Верхня точка кривої відповідає значенню максимального тиску, який і наводиться в специфікації. Нижня точка кривої, яка лежить на горизонтальній осі, відповідає максимальній швидкості переміщення повітряного потоку вентилятором, коли йому не доводиться створювати тиск. У реальних умовах, а саме в корпусі, повітряний потік повинен долати певний опір. Кожен корпус має свій ступінь опору, і чим він більший, тим під більшим кутом до площини буде розташована пряма. Точка її перетину із кривою є робочою точкою вентилятора в нашій умовній системі.

Теоретична частина загалом описана, тому саме час перейти до практичного знайомства. Почнемо його зі 140-мм моделей, далі розглянемо більш компактні 120- і 92-мм рішення, протестуємо їх на двох стендах і розповімо, що ми думаємо з приводу кожного із них. Деякі наведені в порівнянні моделі ми вже тестували раніше, тому в даному матеріалі ми обмежимося їхнім коротким описом і посиланням на більш докладний огляд.

140-мм вентилятори

be quiet! SHADOW WINGS 140mm PWM

GECID Fans GECID Fans

Виробник і модель

be quiet! SHADOW WINGS SW1 140mm 1000rpm
 (BL027, BQT T14025-MR-PWM)

Розміри, мм

140 x 140 x 25

Швидкість обертання, об/хв

1000

Рівень шуму, дБ

18,4

Повітряний потік, м3/год (CFM)

102,6 (60,4)

Статичний тиск, мм вод. ст.

0,81

Споживана потужність, Вт

2,4

Напруга живлення, В

номінальна

12

робоча

5 – 12

початкова

5

Струм живлення, А

0,08

Безпечний рівень струму, А

0,2

Тип підшипників

Rifle

Тип двигуна

4-полюсний

Роз’єм живлення

4-контактний
(з підтримкою ШІМ)

Довжина кабелю, см

45

Час напрацювання на відмову, годин

200 000

Вага, г

300

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

У лінійці вентиляторів be quiet! SHADOW WINGS 140-мм рішення представлені парою моделей. Обидві вони обертаються зі швидкістю до 1000 об/хв, але одна з них підтримує ШІМ-керування, у той час як друга позбавлена такої функції.

GECID Fans

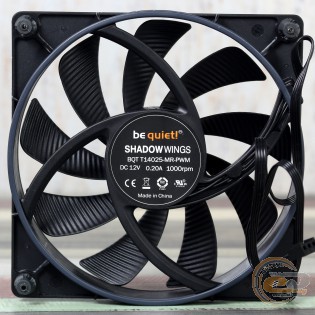

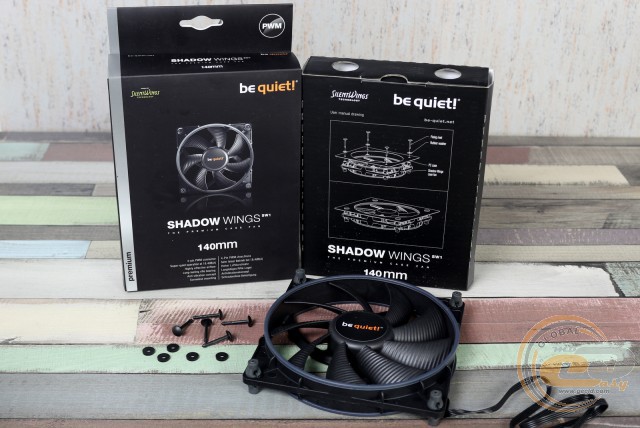

До нас потрапила модель be quiet! SHADOW WINGS 140mm PWM з підтримкою регулювання швидкості обертання за допомогою ШІМ, про що не раз згадується на досить інформативній упаковці. Усередині ж її знаходиться тільки вентилятор зі штифтами для безвикруткового встановлення й антивібраційними прокладками (4 пари + 1 додаткова).

GECID Fans GECID Fans

Дане рішення відрізняється рядом фірмових напрацювань, які позитивно виділяють його на тлі багатьох інших моделей. Так, воно характеризується оптимізованою формою лопатей, наявністю ряду вібропоглинальних елементів, а також використанням підшипника ковзання із гвинтовою нарізкою.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

5,49


310

6


330

7


380

8


520

9


750

10


900

11

Роботу вентилятора можна із труднощами почути до позначки 1000 об/хв

1000

12

Шум ледь вловлюється

1120

Вентилятор be quiet! SHADOW WINGS SW1 140mm 1000rpm почав обертатися при напрузі 5,49 В на швидкості 310 об/хв. Максимальний же показник склав 1120 об/хв (12 В), при якому шум від роботи пропелера ледве вловлювався. До позначки 1000 об/хв він був і зовсім безшумним.

be quiet! SILENT WINGS 2 140mm

GECID Fans GECID Fans

Виробник і модель

be quiet! SILENT WINGS 2 140mm 1000rpm
 (BL063, BQT T14025-MF-3)

Розміри, мм

140 x 140 x 25

Швидкість обертання, об/хв

1000

Рівень шуму, дБ

15,8

Повітряний потік, м3/год (CFM)

102,6 (60,4)

Статичний тиск, мм вод. ст.

0,81

Споживана потужність, Вт

2,4

Напруга живлення, В

номінальна

12

робоча

4 – 14

початкова

4

Струм живлення, А

0,09

Безпечний рівень струму, А

0,2

Тип підшипників

FDB (гідродинамічний з мідною основою)

Тип двигуна

4-полюсний

Роз’єм живлення

3-контактний

Довжина кабелю, см

45

Час напрацювання на відмову, годин

300 000

Вага, г

300

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

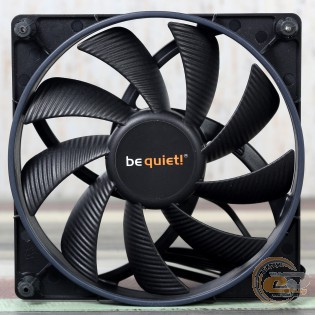

140-мм модель із лінійки be quiet! SILENT WINGS 2 доступна у двох варіантах: з і без можливості ШІМ-регулювання швидкості обертання. В обох випадках максимальна робоча частота становить 1000 об/хв.

GECID Fans GECID Fans

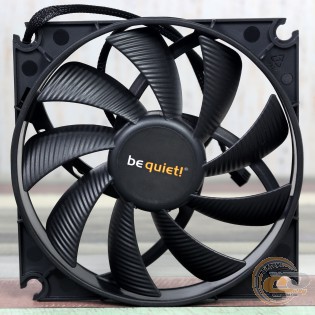

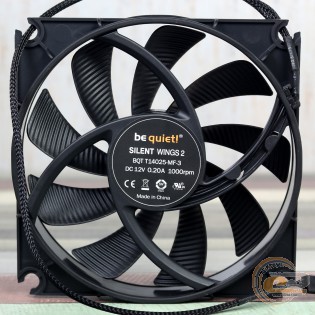

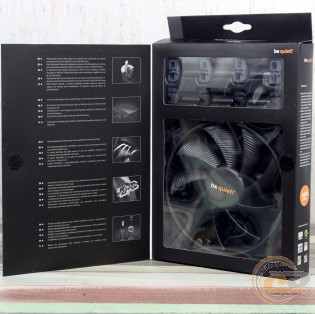

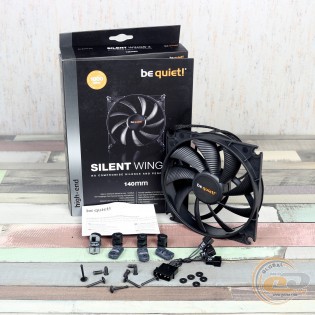

Модель be quiet! SILENT WINGS 2 140mm 1000rpm потрапила до нас у фірмовій коробці з відкидними дверцятами. Усередині упаковки дбайливо розкладені комплектуючі, які включають у себе елементи для двох способів кріплення (штифти та гвинти), антивібраційні силіконові прокладки і перехідник для подачі живлення від 4-контактного периферійного роз’єму. Останній також надає можливість знизити вхідну напругу до 7 або 5 В, що дозволить власнику вибрати найкращий режим роботи вентилятора.

GECID Fans GECID Fans

GECID Fans GECID Fans

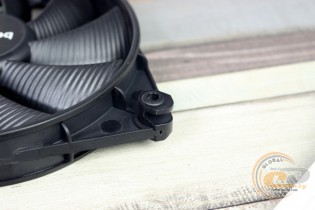

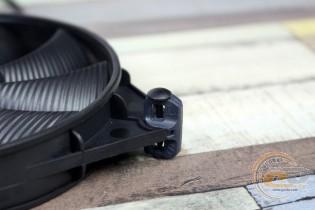

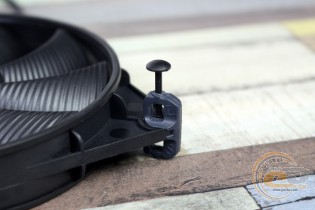

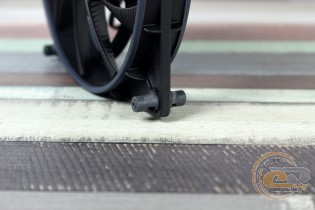

Додатково створювану в процесі обертання вібрацію поглинатиме прогумована рамка навколо крильчатки, а також гумові вставки в місцях кріплення пропелера.

GECID Fans

Ефективність роботи вентилятора підвищує динамічно збалансована форма лопатей, а висока надійність і низький рівень шуму забезпечується завдяки застосуванню гідродинамічного підшипника з мідною основою (відводить тепло від самого підшипника) і змащувальною речовиною промислового класу.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

4,57


330

5


370

6


460

7


550

8


630

9


710

10


780

11


850

12

Роботу вентилятора можна із труднощами почути навіть на максимальній швидкості обертання

940

Вентилятор be quiet! SILENT WINGS 2 140mm стартував з позначки 4,57 В (330 об/хв), а максимальна швидкість обертання склала 940 об/хв при 12 В. На всьому робочому діапазоні шум від роботи вертушки не буде помітний на тлі інших компонентів.

Fractal Design Dynamic GP-14

GECID Fans

Виробник і модель

Fractal Design Dynamic GP-14
(FD-FAN-DYN-GP14-WT)

Розміри, мм

140 x 140 x 25

Швидкість обертання, об/хв

1000

Рівень шуму, дБ

18,9

Повітряний потік, м3/год (CFM)

116,2 (68,4)

Статичний тиск, мм вод. ст.

0,71

Споживана потужність, Вт

1,7

Напруга живлення, В

номінальна

12

початкова

4

Струм живлення, А

0,2

Тип підшипників

Гідравлічний

Роз’єм живлення

3-контактний

Довжина кабелю, см

50

Час напрацювання на відмову, годин

>40 000

Вага, г

142

Сайт виробника

Fractal Design

Сторінка продукту

GECID Fans GECID Fans

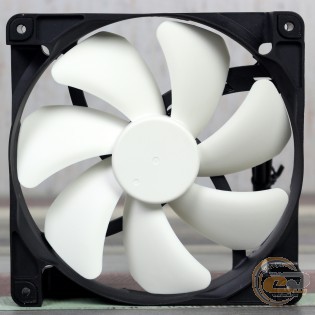

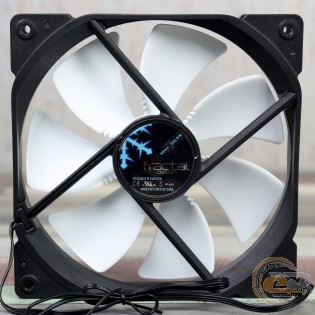

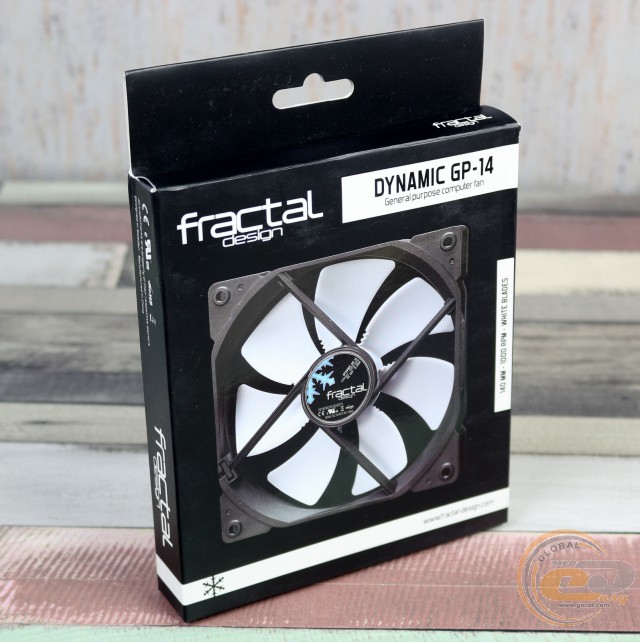

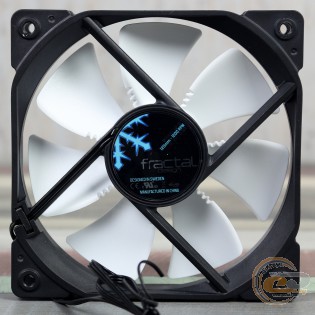

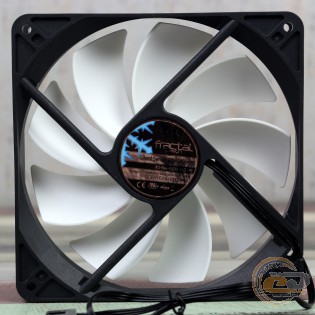

140-мм представник лінійки Fractal Design Dynamic GP-14 відрізняється від свого 120-мм побратима зменшеною до 1000 об/хв швидкістю обертання, але більший діаметр лопатей повинен з лишком компенсувати повільнішу роботу.

GECID Fans GECID Fans

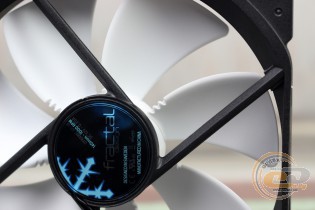

Список особливостей даного рішення є загальним для всіх пропелерів Fractal Design Dynamic. Він включає до свого складу цілий ряд переваг:

  • застосування гідравлічних підшипників, що є компромісом між стандартними підшипниками ковзання та гідродинамічними підшипниками;
  • використання врівноважувального магніту у втулці, що знижує осьову напругу підшипника та збільшує термін служби конструкції;
  • оптимізована геометрія вентилятора дозволяє досягнути хорошого балансу між статичним тиском і максимальним повітряним потоком, забезпечуючи хорошу продуктивність у будь-яких сценаріях застосування;
  • кріплення статора аеродинамічної форми (включаючи дротове кріплення), яке копіює конструкцію крила літака, забезпечують правильні кути потоку повітря для полегшення проходження, зниження шуму та небажаних завихрень;
  • кріплення статора орієнтовані перпендикулярно лопатям, знижуючи шум, який, як правило, утворюється при обертанні лопатей поблизу кріплень;
  • насічки в особливих місцях поблизу втулки вентилятора на звороті лопатей, поблизу передньої кромки, додатково знижують і розсіюють стугонливий шум, вироблений при проходженні лопатей поблизу кріплень статора;
  • спеціальна аеродинамічна конструкція («trip wire») задньої сторони лопатей, яка створює шар мікротурбулентності, що дозволяє боротися з факторами, які негативно впливають на ефективність.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

3,94



370

5


470

6


540

7


615

8


680

9



740

10



800

11

Фактично безшумно

845

12

Дуже тихо, ледь вловимий шум

920

Вентилятор Fractal Design Dynamic GP-14 стартує з позначки близько 4 В (370 об/хв) і при напрузі 12 В розкручується до 920 об/хв, що трохи менше заявлених 1000 об/хв. При цьому рівень його шуму є дуже низьким, він ледь вловлюється тільки при максимальній частоті обертання.

Fractal Design Silent R3 140mm

GECID Fans GECID Fans

Виробник і модель

Fractal Design Silent R3 140mm
 (FD-FAN-SSR3-140-WT)

Розміри, мм

140 x 140 x 25

Швидкість обертання, об/хв

1000

Рівень шуму, дБ

21,6

Повітряний потік, м3/год (CFM)

95,3 (56,1)

Статичний тиск, мм вод. ст.

0,87

Споживана потужність, Вт

1,6

Напруга живлення, В

номінальна

12

початкова

6

Струм живлення, А

0,2

Тип підшипників

Rifle

Роз’єм живлення

3-контактний

Довжина кабелю, см

35

Час напрацювання на відмову, годин

>40 000

Вага, г

160

Сайт виробника

Fractal Design

Сторінка продукту

GECID Fans

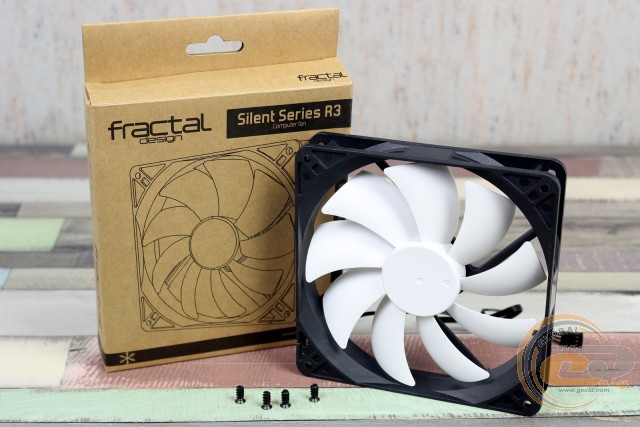

Вентилятор Fractal Design Silent R3 140mm постачається в коробці із двоколірного картону, у якій також можна виявити набір кріпильних гвинтів. Інформаційне наповнення дозволяє потенційному покупцю довідатися головні подробиці про пристрій, який знаходиться усередині.

GECID Fans

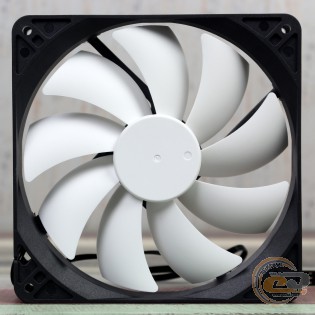

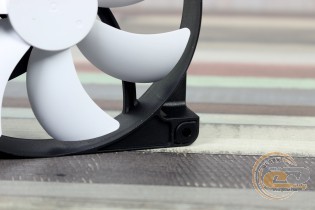

На відміну від представників лінійки Fractal Design Dynamic, рішення Fractal Design Silent відрізняються великим асортиментом розмірів: 40, 50, 60, 80, 92, 120 і 140 мм. Вони основані на підшипнику ковзання із гвинтовою нарізкою, що трохи підвищило рівень створюваного шуму (у порівнянні з гідравлічними моделями). Колірне рішення у лінійці тільки одне: чорний корпус тут відмінно поєднується зі світлою крильчаткою.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

5,18



450

6


530

7


620

8


710

9

 До 800 об/хв фактично безшумно

790

10

Дуже тихо, ледь вловимий шум

860

11

Дуже тихо, ледь вловимий шум

940

12

Тихо

1000

Пропелер Fractal Design Silent R3 140mm працює на швидкості до 1000 об/хв, що повністю відповідає заявленому в специфікації значенню. При цьому до позначки 800 об/хв він обертається майже безшумно.

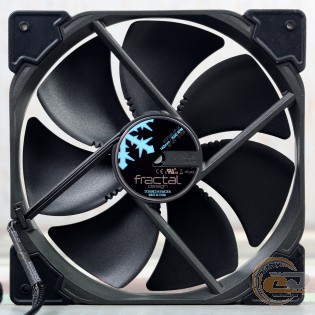

Fractal Design Venturi HP-14 PWM

GECID Fans GECID Fans

Виробник і модель

Fractal Design Venturi HP-14 PWM
(FD-FAN-VENT-HP14-PWM-BK)

Розміри, мм

140 x 140 x 25



Максимальна частота

Мінімальна частота

Швидкість обертання, об/хв

1500

400

Рівень шуму, дБ

30,1

<10

Повітряний потік, м3/год (CFM)

132,7 (78,1)

40,8 (24)

Статичний тиск, мм вод. ст.

1,94

0,54

Споживана потужність, Вт

1,4

Напруга живлення, В

номінальна

12

початкова

7

Струм живлення, А

0,2

Тип підшипників

FDB

Роз’єм живлення

4-контактний
(з підтримкою ШІМ)

Довжина кабелю, см

50

Час напрацювання на відмову, годин

>150 000

Вага, г

210

Сайт виробника

Fractal Design

Сторінка продукту

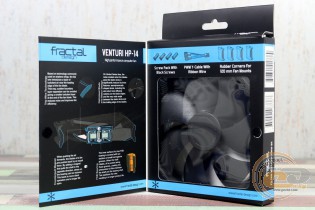

Високоефективна лінійка Fractal Design Venturi включає до свого складу винятково 140- і 120-мм моделі, виконані в темних тонах. У ній присутні пропелери як із ШІМ-регулюванням частоти обертання, так і без даної функції.

GECID Fans GECID Fans

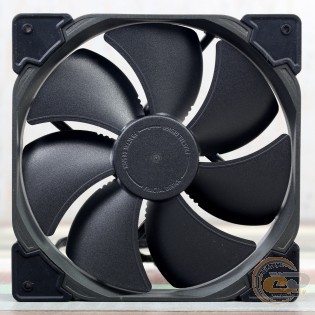

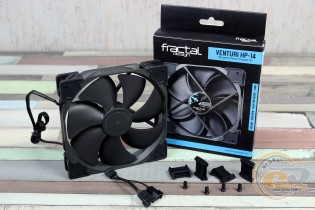

Вентилятор Fractal Design Venturi HP-14 PWM є топовим у лінійці виробника, і в багатьох аспектах його можна назвати зразковим. Так, у нього дуже інформативна упаковка з віконцем, яка розповідає про головні особливості даної моделі, досить велика комплектація, а також відмінні показники ефективності та часу напрацювання на відмову. Комплектація включає до свого складу розгалужувач для підключення пари вертушок до одного 4-контактного роз’єму на системній платі, а також гумові кріплення, які розташовуються по кутах корпусу вентилятора. Останні присутні у двох варіантах: з відстанню між отворами 125 і 105 мм. Таким чином, новинку можна буде встановити навіть на посадковому місці для 120-мм вентилятора, що робить її досить універсальним рішенням.

GECID Fans GECID Fans

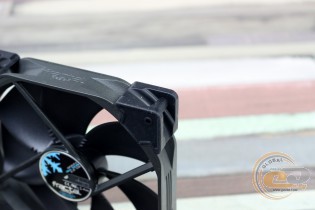

Даний вентилятор оснований на надійному та тихому в роботі гідродинамічному підшипнику, осьова напруга якого знижується завдяки використанню врівноважувального магніту. Сам вентилятор має міцну конструкцію: у її основі використовується скловолокно, армоване термопластичним полімером. У список поліпшень також можна внести використання статора аеродинамічної форми, наявність насічок біля втулки для поліпшення шумових показників, а також спеціальну аеродинамічну конструкцію «trip wire», яка створює мікротурбулентність у процесі роботи вентилятора. ШІМ-регулювання швидкості обертання здійснюється в діапазоні від 400 до 1500 об/хв, так що власник завжди зможе підібрати найкращий режим роботи вентилятора залежно від місця встановлення й особливостей експлуатації.

Для одержання високого статичного тиску була оптимізована форма лопатей, завдяки чому Fractal Design Venturi HP-14 PWM відмінно підходить для використання в складі процесорних охолоджувачів і систем рідинного охолодження.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

6,4


325

7


380

8


600

9

 До 1000 об/хв фактично безшумно

830

10

Дуже тихо, ледь вловимий шум

1040

11

Тихо

1240

12

Тихо, легкий фоновий шум

1420

Робочий діапазон тестованого екземпляра, як і було заявлено виробником, виявився досить широким: від 325 до 1420 об/хв. При цьому до швидкості 1000 об/хв він виявився майже безшумним, а по подоланню позначки в 1400 об/хв уже з'являється певний фоновий шум.

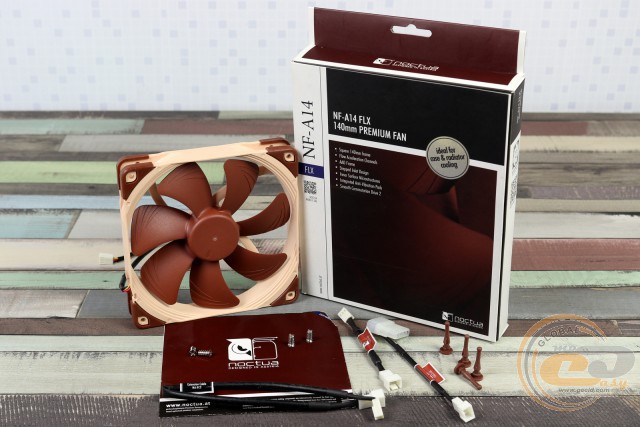

Noctua NF-A14 FLX

GECID Fans

Вентилятор Noctua NF-A14 FLX являє собою 140-мм рішення стандартних розмірів, виконане в кращих традиціях виробника. Зокрема, в його основі лежить надійний масляний підшипник другого покоління із самостабілізацією (SSO2); комплектація пропелера включає в себе пару перехідників для зміни швидкості його роботи, а конструкція містить в собі усі необхідні поліпшення для максимально тихої і ефективної роботи. Більш докладно про даний девайс можна дізнатися із відповідного огляду.

NZXT FN140 V2 (RF-FN142-RB)

GECID Fans GECID Fans

Виробник і модель

NZXT FN140 V2
(RF-FN142-RB)

Розміри, мм

140 x 140 x 27

Швидкість обертання, об/хв

1000 ± 15%

Рівень шуму, дБ

21

Повітряний потік, м3/год (CFM)

85 (50)

Статичний тиск, мм вод. ст.

0,9

Споживана потужність, Вт

2,16

Напруга живлення, В

12

Струм живлення, А

0,18

Тип підшипників

Rifle

Роз’єм живлення

3-контактний

Довжина кабелю, см

50

Час напрацювання на відмову, годин

40 000

Гарантія, років

2

Сайт виробника

NZXT

Сторінка продукту

Відмітною рисою вентиляторів лінійки NZXT FN V2 є досить тиха робота (до 21 дБ), що стосується як 120-мм, так і 140-мм рішення. Також вони відрізняються приємним двоколірним виконанням: чорним корпусом і білою крильчаткою.

GECID Fans

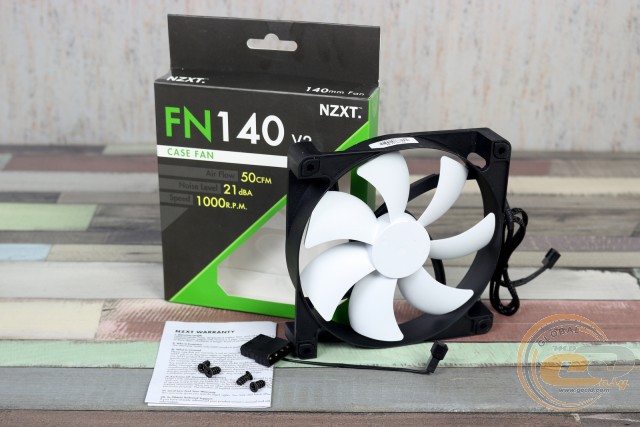

Упаковка вентилятора NZXT FN140 V2 (RF-FN142-RB) несе на собі всю ключову інформацію про даний пристрій і таблицю його специфікації, а крізь прозоре вікно можна вживу оцінити зовнішність охолоджувача. Усередині коробки знаходяться такі компоненти як перехідник для підключення вентилятора до 4-контактного периферійного роз’єму, набір кріпильних гвинтів і вкладиш із гарантійними зобов'язаннями.

GECID Fans GECID Fans

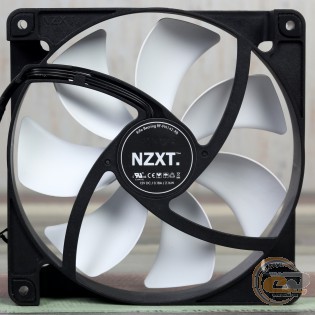

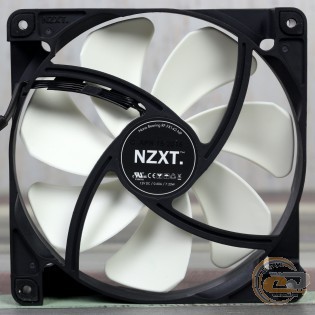

Приємну зовнішність вентилятора доповнює 50-см кабель подачі живлення, захований у тканинне обплетення. Не менш практичними елементами є й щільні гумові вставки навколо кріпильних отворів.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

3,2



330

4



400

5



510

6



580

7



650

8



720

9



780

10



830

11

Практично безшумно

880

12

Дуже тихо

930

Вентилятор NZXT FN140 V2 (RF-FN142-RB) виявився практично безшумним до позначки 880 об/хв, і усе ще залишався дуже тихим при максимальних 930 об/хв. Порадувала й можливість роботи на дуже низьких швидкостях – від 330 об/хв.

NZXT FX140 V2 (RF-FX142-NP)

GECID Fans

Виробник і модель

NZXT FX140 V2
(RF-FX142-NP)

Розміри, мм

140 x 140 x 27

Швидкість обертання, об/хв

800 – 2000 ± 10%

Рівень шуму, дБ

20 – 37

Повітряний потік, м3/год (CFM)

72,1 – 180,4 (42,4 – 106,1)

Статичний тиск, мм вод. ст.

0,36 – 1,97

Споживана потужність, Вт

7,2

Напруга живлення, В

12

Струм живлення, А

0,6

Тип підшипників

ENB (Everflow Nano Bearing)

Роз’єм живлення

4-контактний
(з підтримкою ШІМ)

Довжина кабелю, см

40

Час напрацювання на відмову, годин

50 000

Гарантія, років

2

Сайт виробника

NZXT

Сторінка продукту

GECID Fans

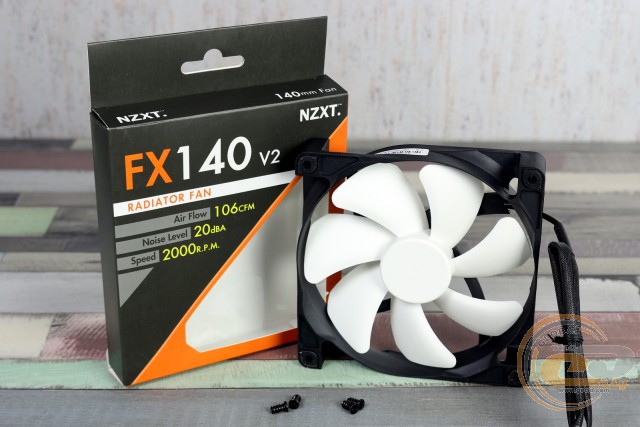

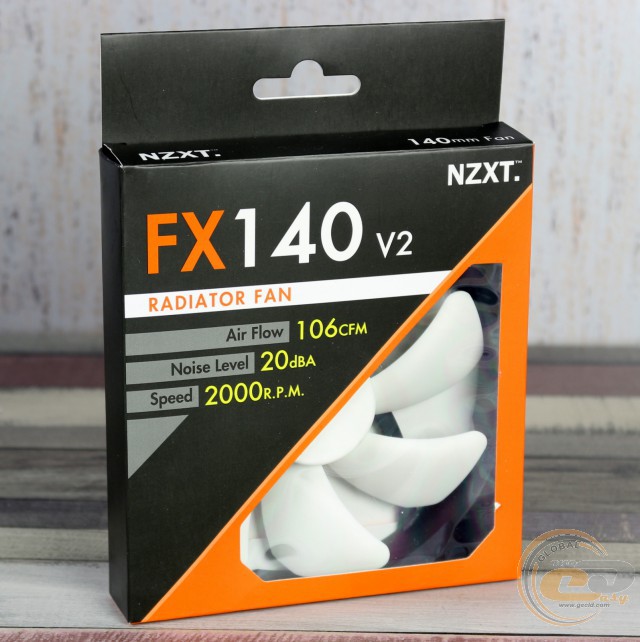

Рішення NZXT FX140 V2 (RF-FX142-NP) є єдиним представником лінійки NZXT FX V2, при цьому підтримка ШІМ-керування швидкістю обертання робить його досить універсальним. Максимальна робоча частота становить вражаючі для 140-мм пропелера 2000 об/хв. За заявою виробника, він з самого початку створювався для охолодження радіатора, чому сприяє високий рівень статичного тиску (до 1,97 мм вод. ст.).

GECID Fans GECID Fans

В основі вентилятора лежить підшипник ENB (Everflow Nano Bearing). На сайті виробника не зазначено, який саме тип мається на увазі під цією назвою, але враховуючи збільшений до 50 000 годин показник часу напрацювання на відмову (у порівнянні з моделями лінійки NZXT FN V2, основаними на втулках із гвинтовою нарізкою), мова йде про більш надійне рішення. Втім, гарантійний термін залишається все той же – 2 роки.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

3,6



580

4



600

5



780

6

Майже безшумно

960

7

Дуже тихо

1120

8

Тихо

1280

9

Ненав'язливий фоновий шум

1440

10

Фоновий шум розрізняється, але знаходиться в межах комфортного

1620

11

Середній шум

1740

12

Трохи вищий за середній

1860

Номінальна швидкість обертання NZXT FX140 V2 (RF-FX142-NP) є досить високою, але даний пропелер також відрізняється широким діапазоном роботи. Екземпляр, який потрапив до нас на тестування, запускався при напрузі 3,6 В на швидкості 580 об/хв і при 12 В досягав позначки 1860 об/хв, при якій шум від його роботи перевищував середній рівень. При цьому на швидкості до 1300 об/хв (8 В) він працював тихо й аж до позначки 1620 об/хв (10 В) залишався досить комфортним.

120-мм вентилятори

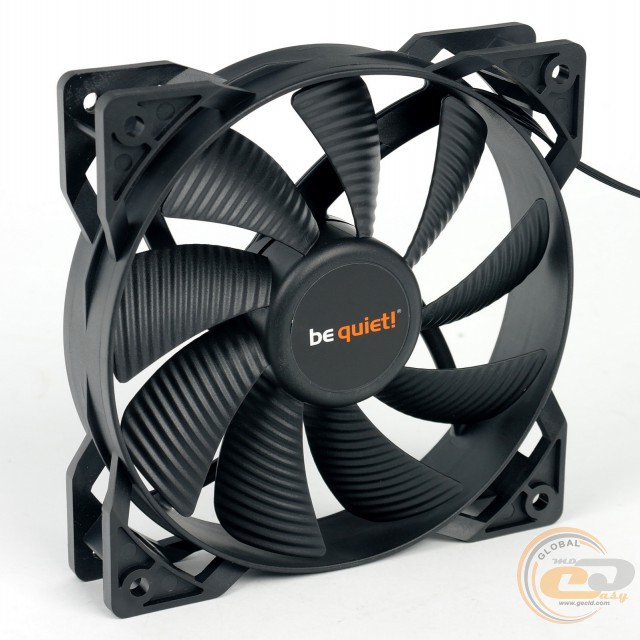

be quiet! PURE WINGS 2 120mm

GECID Fans

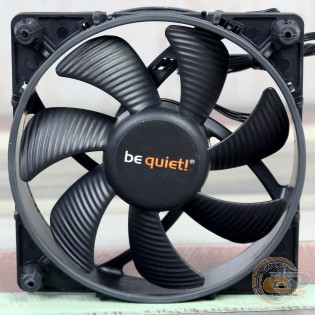

Вентилятор be quiet! PURE WINGS 2 120mm (BL046) є 120-мм рішенням, яке працює на швидкості до 1500 об/хв. У його основі використовується підшипник ковзання з нарізкою (rifle bearing), що забезпечує час напрацювання на відмову на рівні 80 000 годин. Докладний огляд даної моделі і його 140-мм побратима be quiet! PURE WINGS 2 140mm ви можете почитати, перейшовши за відповідним посиланням.

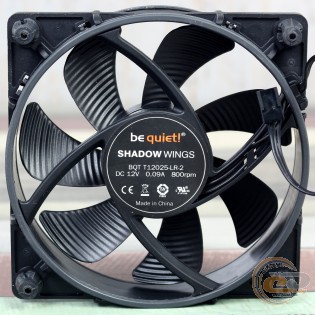

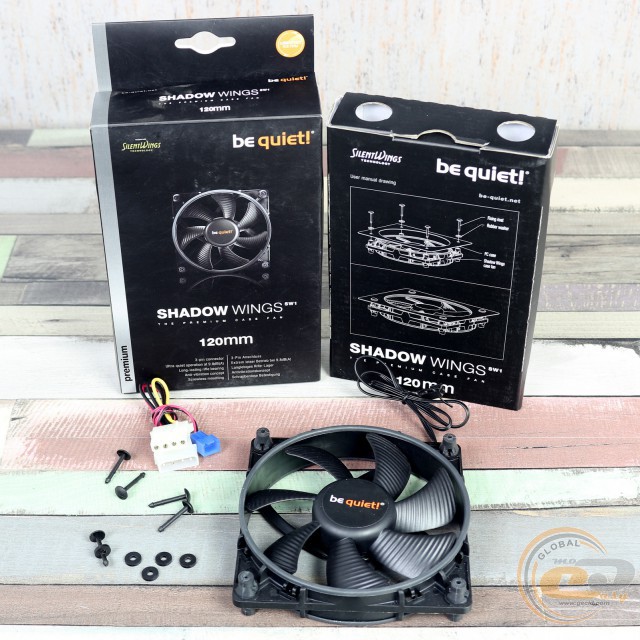

be quiet! SHADOW WINGS 120mm Low-Speed

GECID Fans GECID Fans

Виробник і модель

be quiet! SHADOW WINGS SW1 120mm 800rpm
 (BL053, BQT T12025-LR-2)

Розміри, мм

120 x 120 x 25

Швидкість обертання, об/хв

800

Рівень шуму, дБ

9,8

Повітряний потік, м3/год (CFM)

37,4 (22,5)

Статичний тиск, мм вод. ст.

0,3

Споживана потужність, Вт

1,08

Напруга живлення, В

номінальна

12

робоча

5 – 12

початкова

5

Струм живлення, А

0,05

Безпечний рівень струму, А

0,09

Тип підшипників

Rifle

Тип двигуна

4-полюсний

Роз’єм живлення

3-контактний

Довжина кабелю, см

45

Час напрацювання на відмову, годин

200 000

Вага, г

220

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

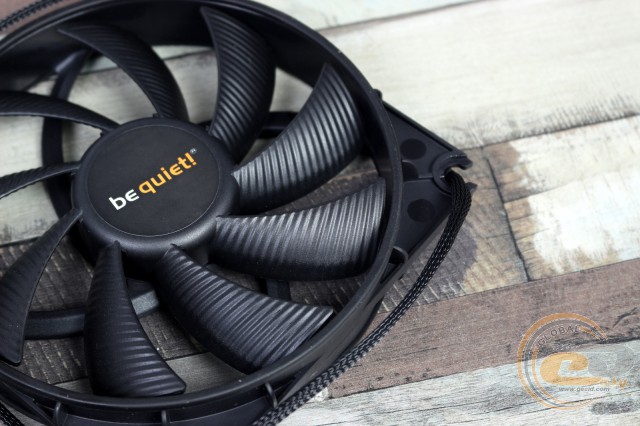

У лінійці be quiet! SHADOW WINGS присутні три 120-мм рішення: високошвидкісне (2000 об/хв), тихохідне (800 об/хв) і з регулюванням частоти обертання (до 1500 об/хв). Нам дісталося найповільніше і за сумісництвом найбільш тихе з них. Але зовнішній вигляд і комплектні кріплення у всій трійці повністю ідентичні.

GECID Fans

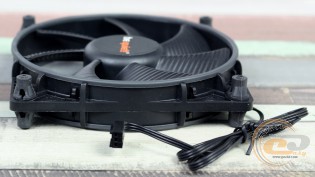

Модель be quiet! SHADOW WINGS 120mm Low-Speed постачається у фірмовій подвійній коробці з якісною поліграфією та хорошим інформаційним наповненням, яке докладно описує процес встановлення вентилятора. Усередині її можна виявити комплектні штифти, які забезпечують простою безвикруткове кріплення пропелера, і силіконові прокладки, що добре поглинають створювані вібрації. Також у комплектації присутній перехідник для підключення вентилятора до 4-контактного периферійного роз’єму. У такому випадку вхідна напруга складе 7 В замість номінальних 12 В, що дозволить знизити і швидкість обертання пропелера.

GECID Fans GECID Fans

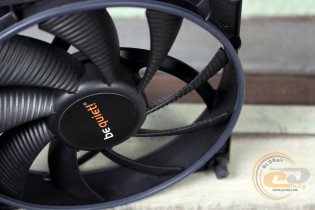

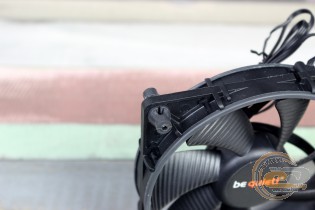

До корисних вібропоглинальних елементів належать круглі вставки з дуже щільної гуми та вставки із аналогічного матеріалу в місцях кріплення. Основана вертушка на підшипнику ковзання із гвинтовою нарізкою. Пази забезпечують рівномірну циркуляцію мастила, що у свою чергу сприяє тихій роботі вертушки. Також відзначимо характерну для рішень be quiet! оптимізовану форму лопатей, що забезпечує більший повітряний потік і більш плавний хід.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

2,8


165

3


190

4


300

5


400

6


500

7


580

8


660

9


730

10


800

11


860

12

Роботу вентилятора можна із труднощами почути навіть на максимальній швидкості обертання

930

Екземпляр, який потрапив до нас на тестування, відрізняється низькою стартовою напругою (2,8 В). А от при роботі від максимальних 12 В його швидкість склала 930 об/хв, що трохи перевищує заявлений показник. Проте навіть у такому режимі роботи вентилятор залишався безшумним.

Deepcool GAMER STORM GF120

GECID Fans

120-мм вентилятор Deepcool GAMER STORM GF120 володіє ШІМ-регулюванням швидкості обертання лопатей у діапазоні від 500 до 1800 об/хв. В його основі лежить гідродинамічний підшипник, час напрацювання на відмову якого становить 100 000 годин. Докладний огляд даного рішення доступний на нашому сайті.

Deepcool GAMER STORM TF120

GECID Fans

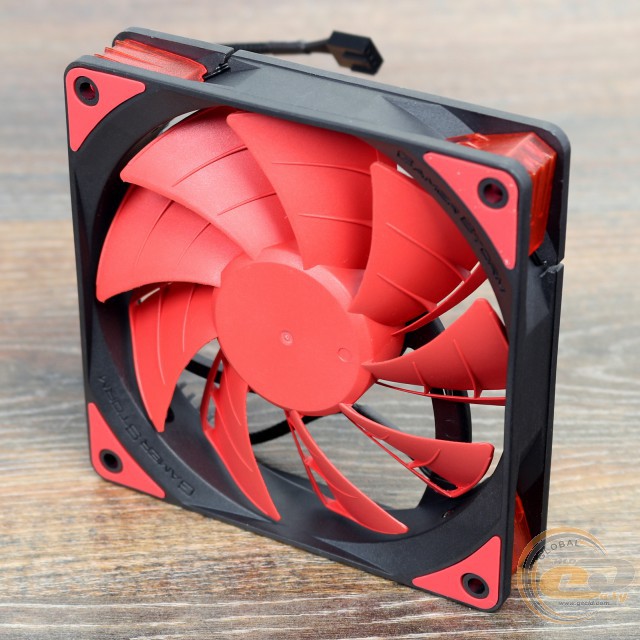

За своїми технічними показниками рішення Deepcool GAMER STORM TF120 близьке до свого побратима по модельному ряду, пропелера Deepcool GAMER STORM GF120. Головною ж його відмінністю виступає яскравий дизайн, який передбачає наявність червоного LED-підсвічування, а також оригінальна форма лопатей. Більш докладно про дану модель пропелера можна довідатися із відповідного огляду.

Fractal Design Dynamic GP-12

GECID Fans

Виробник і модель

Fractal Design Dynamic GP-12
(FD-FAN-DYN-GP12-WT)

Розміри, мм

120 x 120 x 25

Швидкість обертання, об/хв

1200

Рівень шуму, дБ

19,4

Повітряний потік, м3/год (CFM)

88,8 (52,3)

Статичний тиск, мм вод. ст.

0,88

Споживана потужність, Вт

1,44

Напруга живлення, В

номінальна

12

початкова

4

Струм живлення, А

0,18

Тип підшипників

Гідравлічний

Роз’єм живлення

3-контактний

Довжина кабелю, см

50

Час напрацювання на відмову, годин

>40 000

Вага, г

119

Сайт виробника

Fractal Design

Сторінка продукту

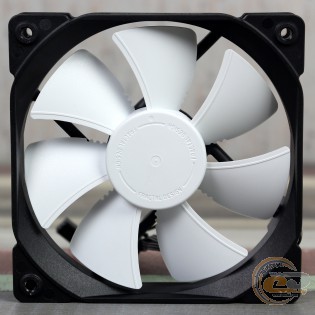

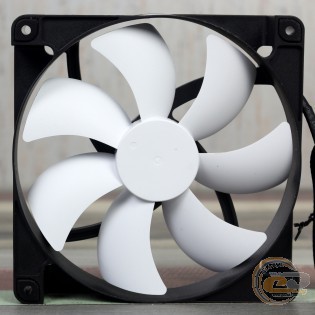

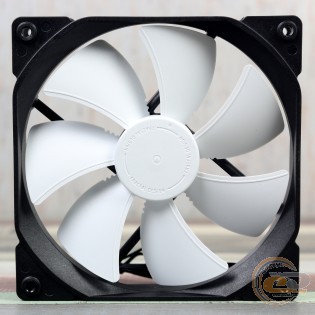

Лінійка вентиляторів Fractal Design Dynamic представлена 120- і 140-мм моделями у двох колірних варіаціях: чорна рамка з білими лопатями та біла рамка із чорними лопатями. Настільки приємне поєднання виділяє розглянуту 120-мм модель Fractal Design Dynamic GP-12 на тлі ряду конкурентних рішень на ринку.

GECID Fans

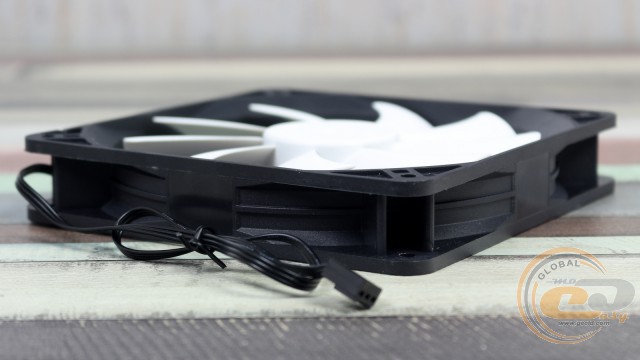

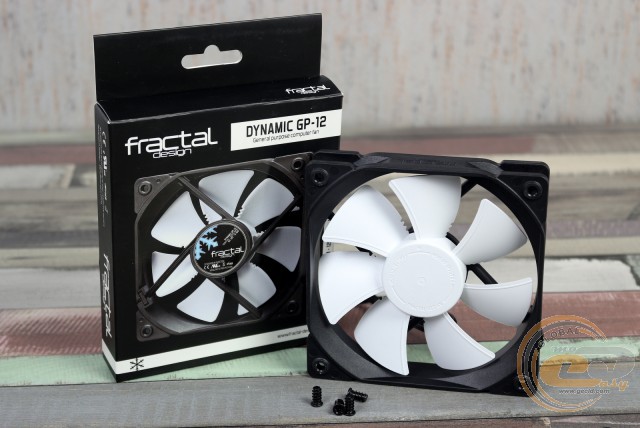

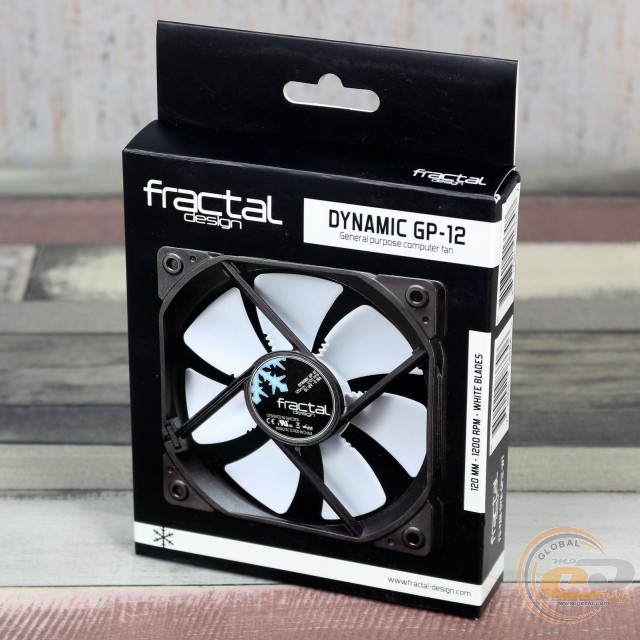

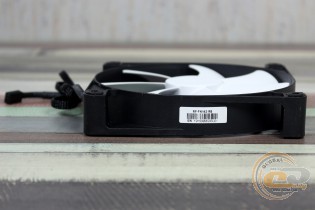

На упаковці вентилятора згадано, що його розробка велася у Швеції, хоча саме виробництво традиційно налагоджене в Китаї. Усередині коробки, крім самого пропелера, можна виявити тільки чотири кріпильні гвинти.

GECID Fans GECID Fans

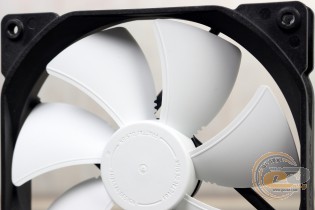

Список особливостей даного рішення виглядає досить переконливо. Пропонуємо ознайомитися із ключовими перевагами вентилятора, які підкреслюють кропіткий скандинавський підхід:

  • застосування гідравлічних підшипників, що є компромісом між стандартними підшипниками ковзання та гідродинамічними підшипниками;
  • використання врівноважувального магніту у втулці, що знижує осьову напругу підшипника та збільшує термін служби конструкції;
  • оптимізована геометрія вентилятора дозволяє досягнути хорошого балансу між статичним тиском і максимальним повітряним потоком, забезпечуючи хорошу продуктивність у будь-яких сценаріях застосування;
  • кріплення статора аеродинамічної форми (включаючи дротове кріплення), яке копіює конструкцію крила літака, забезпечують правильні кути потоку повітря для полегшення проходження, зниження шуму та небажаних завихрень;
  • кріплення статора орієнтовані перпендикулярно лопатям, знижуючи шум, який, як правило, утворюється при обертанні лопатей поблизу кріплень;
  • насічки в особливих місцях поблизу втулки вентилятора на звороті лопатей, поблизу передньої кромки, додатково знижують і розсіюють стугонливий шум, вироблений при проходженні лопатей поблизу кріплень статора;
  • спеціальна аеродинамічна конструкція («trip wire») задньої сторони лопатей, яка створює шар мікротурбулентності, що дозволяє боротися з факторами, які негативно впливають на ефективність.

Напруга, В

Рівень шуму

Швидкість обертання, об/хв

2,86



320

3



350

4



480

5


620

6


730

7


830

8


930

9

До 1000 об/хв фактично безшумно

1020

10

Дуже тихо, ледь вловимий шум

1100

11

Дуже тихо, ледь вловимий шум

1160

12

Тихо

1220

Вентилятор Fractal Design Dynamic GP-12 відрізняється низькою стартовою напругою – на практиці даний показник склав менше 3 В (320 об/хв). При цьому до позначки 9 В (1000 об/хв) він виявився фактично безшумним, і навіть при максимальних 1200 об/хв його роботу можна охарактеризувати як тиху.


Социальные комментарии Cackle
Пошук на сайті
Поштова розсилка
facebook vk YouTube
google+ twitter rss
top10

vote

Голосування
