Огляд і тестування процесорної системи охолодження SilentiumPC Fera 2 HE1224 v2

Не так давно до нас на тестування потрапив двобаштовий процесорний охолоджувач SilentiumPC Grandis XE1236 V2, який дозволив ближче познайомитися з поки ще маловідомою на нашому ринку європейською компанією-виробником. У цілому її топове рішення залишило позитивне враження, але, безумовно, хотілося б також докладно дослідити і більш доступні моделі з її асортименту. На щастя, така можливість у нас з’явилася.

В поточному огляді мова йтиме про кулер SilentiumPC Fera 2 HE1224 v2. На відміну від більш габаритного побратима, він оснащений однією 120-мм вертушкою, а в його основі використовується односекційний баштовий радіатор із чотирма тепловими трубками. Проте навіть така конструкція повинна забезпечити достатню ефективність, необхідну для охолодження наших стендових процесорів, що ми обов'язково перевіримо в процесі знайомства з новинкою.

Специфікація

Виробник і модель			SilentiumPC Fera 2 HE1224 v2
Підтримка процесорних роз’ємів			AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1366 / LGA2011
Теплові трубки		Матеріал	Мідь
		Кількість	4
		Діаметр, мм	6
Матеріал радіатора			Алюміній
Термоінтерфейс			Термопаста Pactum PT-1 у шприці
Напруга живлення вентилятора, В			12
Струм живлення, А			0,12
Споживана потужність, Вт			1,44
Швидкість обертання вентилятора, об/хв			500 – 1400 ± 10%
Рівень шуму, дБ			8,9 – 21
Роз’єм живлення			4-контактний
Повітряний потік, м3/год (CFM)			93,5 (55)
Розміри вентилятора, мм			120 х 120 х 25
Тип підшипників			Hydraulic Bearing
Час напрацювання на відмову, год			50 000
Розміри, мм	Без вентилятора		125 х 52 х 152
	З вентилятором		125 х 75 х 152
Вага, г			555
Гарантійний термін, років			2
Сайт виробника			SilentiumPC Сторінка продукту

Упаковка та комплектація

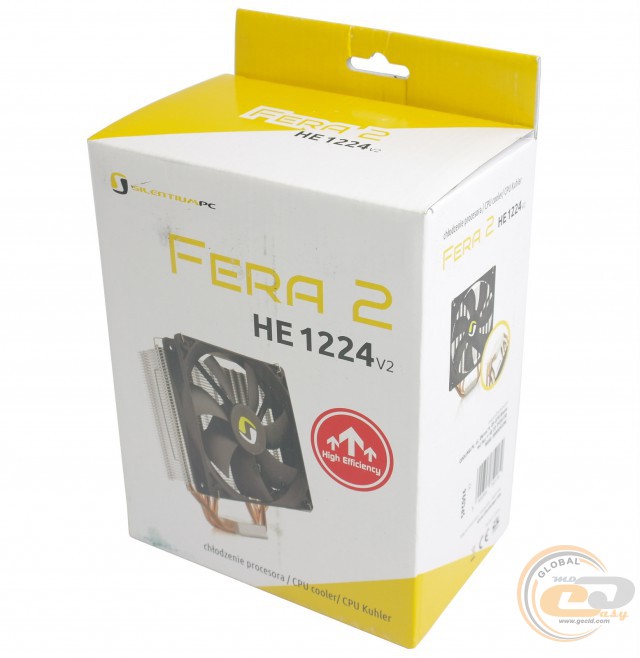

Лицьова сторона упаковки SilentiumPC Fera 2 HE1224 v2 відразу ж знайомить потенційного покупця з назвою та зовнішнім виглядом розташованого усередині пристрою. Більш докладні відомості про кулер можна довідатися з тильної і бічних сторін коробки. Сама упаковка має достатню жорсткість, а усередині охолоджувач зберігається в пластиковому блістері, який оберігає його під час транспортування.

Традиційно для продукції даного виробника, інформація тут нанесена трьома мовама: польською, англійською та німецькою. У майбутньому, звичайно ж, хотілося б бачити тут і написи російською. Хоча ключові пункти, відзначені виробником на тильній стороні упаковки, багатьом буде нескладно зрозуміти:

• Multi-platform solution – система кріплення забезпечує новинці сумісність із рядом актуальних платформ для процесорів AMD і Intel;
• HE Technology – модель відрізняється застосуванням технології прямого контакту теплових трубок з теплорозподілювальною кришкою процесора;
• PWM fan – використання ШІМ-регульованого тихохідного вентилятора зі швидкістю обертання до 1400 об/хв;
• Backplate mounting – застосування в конструкції підсилювальної пластини;
• Additional fan mounting include – наявність у комплекті додаткових скоб для встановлення другої вертушки.

Також тут відображений увесь комплект поставки, а за допомогою QR-кодів можна швидко й зручно перейти на сторінки з описом процесу монтажу новинки на різні платформи.

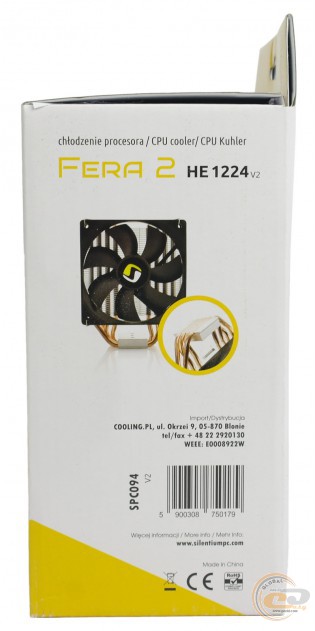

Боковини коробки містять докладну специфікацію охолоджувача, зображення його лицьової сторони та основи, список сумісних платформ, а також контактні дані виробника. Незважаючи на європейське коріння, сам кулер виготовляється в Китаї, про що говорить відповідний напис.

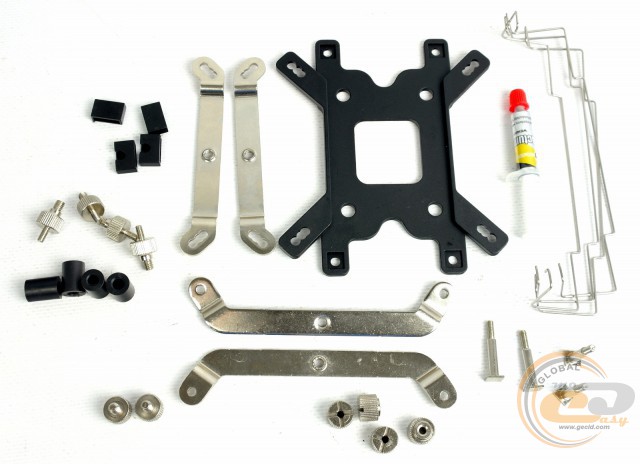

Комплектація новинки заслуговує похвали. До її складу входять як компоненти першої необхідності, так і деякі додаткові аксесуари. У цілому комплектація кулера SilentiumPC Fera 2 HE1224 v2 включає до свого складу:

• підсилювальну пластину для платформ AMD і Intel;
• металеві кріплення для різних платформ;
• набір стійок, гайок і гвинтів;
• дві додаткові скоби для кріплення другого вентилятора;
• термопасту Pactum PT-1 у шприці (1,5 г).

Особливо нам сподобалася наявність у комплекті двох скоб для встановлення додаткової вертушки, що дозволяє користувачу при потребі підвищити ефективність охолодження процесора. Також відзначимо, що комплектна термопаста постачається в шприці, що забезпечує її зручне зберігання до наступного використання. Тим більше що 1,5 г суміші при розумному підході вистачить на кілька застосувань.

Зовнішній вигляд і конструкція

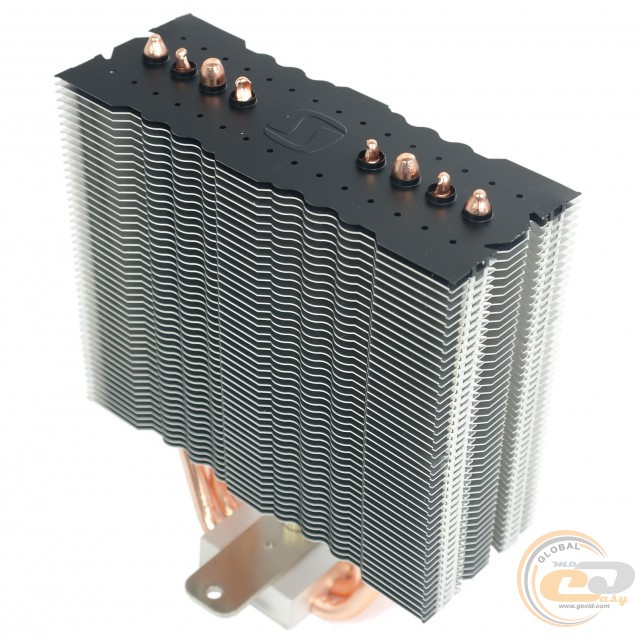

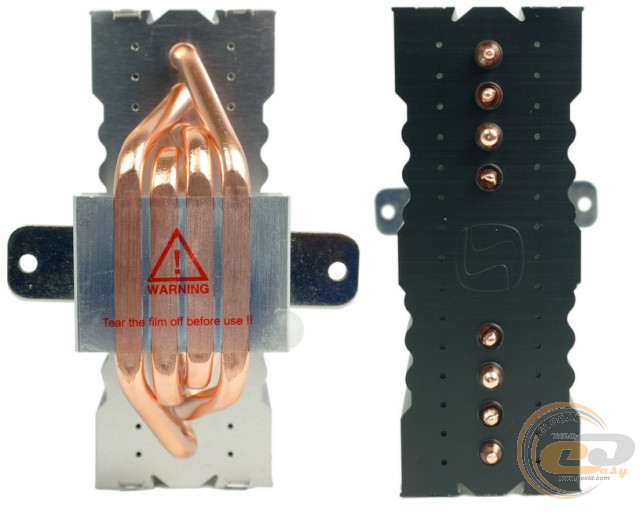

Радіатор кулера SilentiumPC Fera 2 HE1224 v2 має класичне баштове компонування. В його основі лежать чотири мідні теплові трубки діаметром 6 мм, на які насаджено 47 алюмінієвих пластин товщиною 0,42 мм на відстані 1,8 мм одна від одної. Верхня пластина пофарбована в чорний колір, що надає охолоджувачу певної ізюминки, особливо при встановленні в темний корпус. А фірмовий логотип у вигляді букви «S» на ній дозволяє безпомилково визначити виробника кулера.

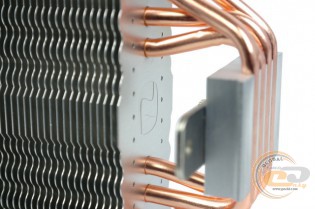

Радіатор досить вузький, тому використовувані в ньому трубки розташовані в один ряд. Вони прямо контактують із теплорозподілювальною кришкою процесора, що повинно позитивним чином відбитися на ефективності відведення тепла.

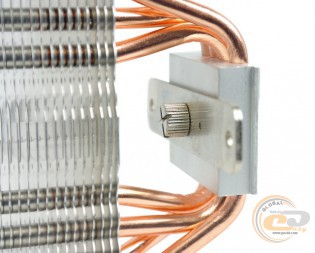

До зворотної сторони основи, за допомогою гвинта з фігурною голівкою, прикріплена пластина, використовувана при встановленні охолоджувача на системну плату. Оскільки радіатор не має наскрізного отвору посередині, то одержати доступ до гвинта за допомогою викрутки не вийде. Тому при потребі відкрутити й зафіксувати даний елемент доведеться використовувати або пальці, або плоскогубці.

Теплові трубки позбавлені шару нікелю, що дозволило трохи знизити вартість виробництва, але з часом теплопровідність верхнього шару міді може погіршитися через її окиснення.

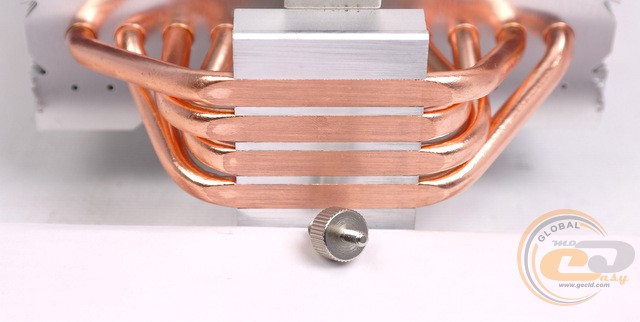

Основа кулера SilentiumPC Fera 2 HE1224 v2 має розміри 47 х 35 мм. Вона трохи вужча, ніж теплорозподілювальні кришки деяких процесорів. Сама поверхня рівна, без яких-небудь вигинів або дефектів, хоча й з наявними поздовжніми слідами від шліфування.

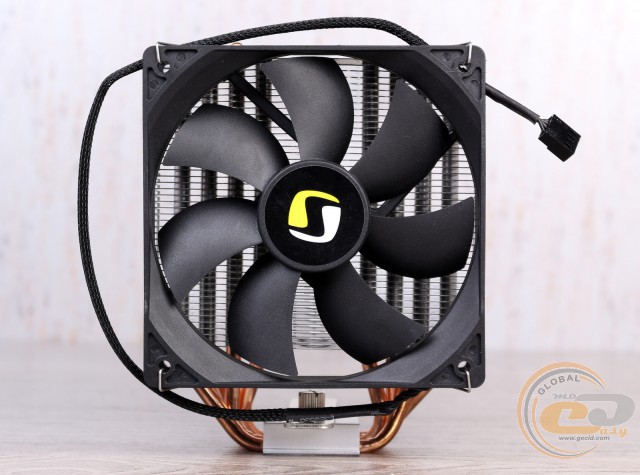

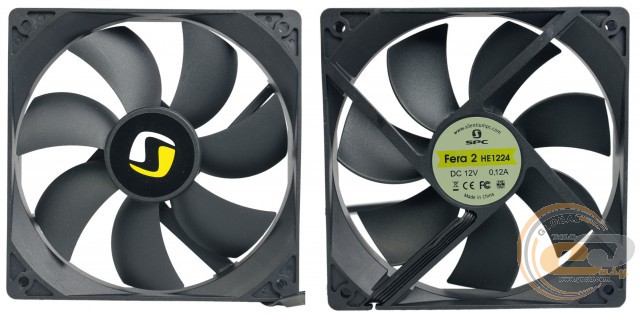

Визначити модель комплектного вентилятора не вдалося, оскільки на ньому нанесена тільки назва самого кулера. Проте виробник надає нам необхідні відомості про його характеристики. Так, перед нами тихохідна модель (швидкість обертання до 1400 об/хв), тому навіть при роботі на максимальній частоті обертання створюваний нею шум буде невисоким (до 21 дБ). Оснований пропелер на гідродинамічних підшипниках, показник часу напрацювання на відмову яких становить 50 000 годин.

Швидкість обертання лопатей регулюється ШІМ-методом, тому підключення здійснюється за допомогою 4-контактного роз’єму. Сам кабель поміщений у чорне обплетення, по обидва боки зафіксоване термоусадками. Довжина проводу від вентилятора рівна 39 см, чого цілком вистачить для його зручного підключення навіть до найбільш віддаленого роз’єму.

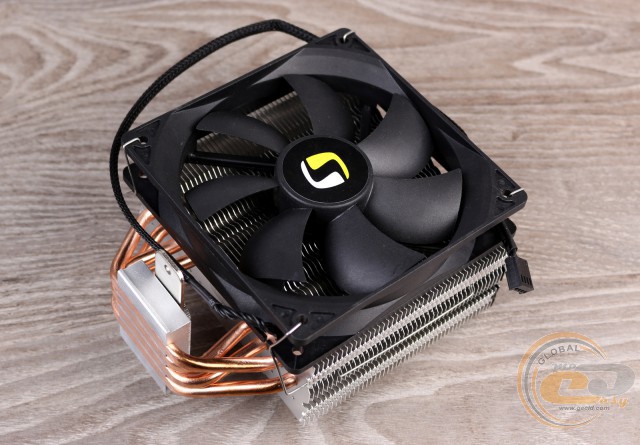

Вентилятор надійно закріплюється на радіаторі за допомогою комплектних скоб. Нагадаємо, що з кулером постачається також пара додаткових кріплень, які дозволяють при бажанні встановити на нього додаткову вертушку.

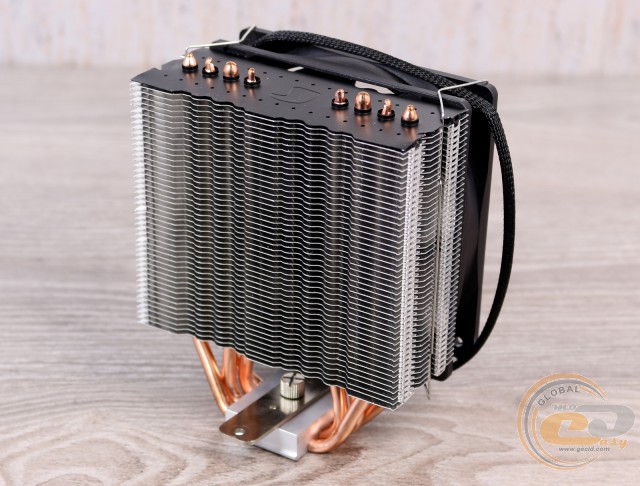

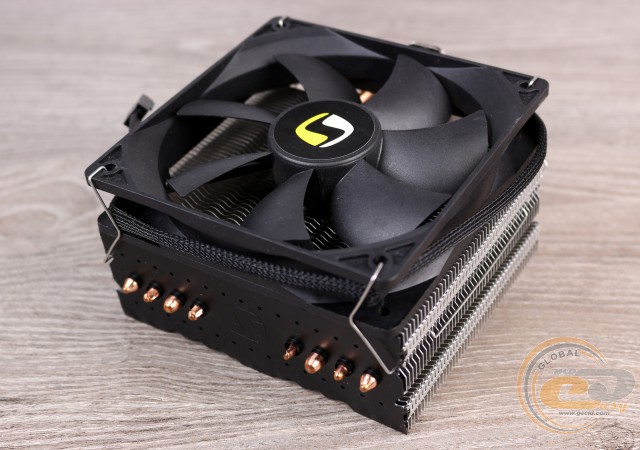

Зібраний охолоджувач має приємний зовнішній вигляд, а деякі деталі екстер'єру допоможуть безпомилково визначити його виробника.

Процес встановлення

Подробиці процесу встановлення кулера SilentiumPC Fera 2 HE1224 v2 на різні платформи можна знайти на сайті виробника. Саме встановлення не повинне викликати труднощів навіть у починаючих користувачів.

Відразу ж відзначимо, що в новинки присутній двійник без позначення «v2» у назві. Відрізняються вони між собою тільки способом кріплення: якщо перша версія для монтажу використовує X-подібне пристосування, то в тестованої моделі застосовується більш звична універсальна пластина. Тому процес встановлення ми починаємо саме з даного елемента.

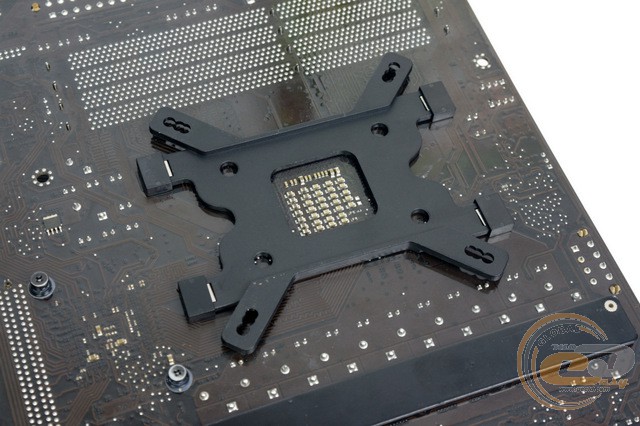

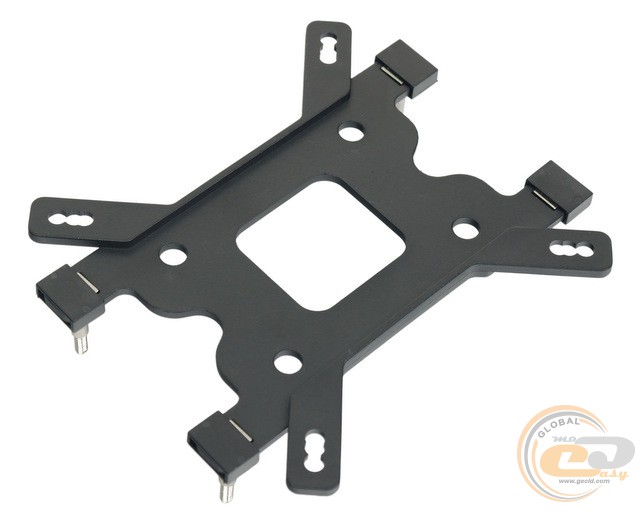

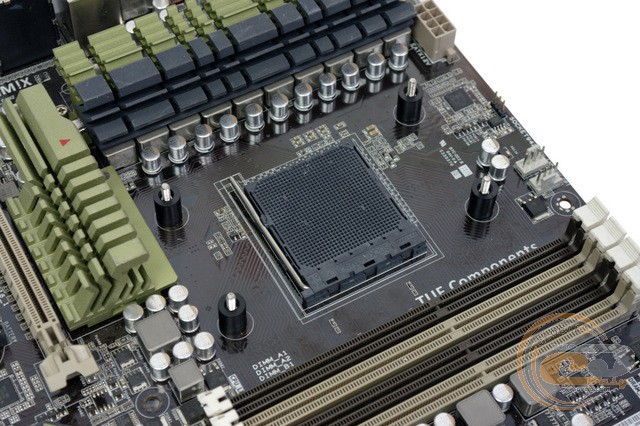

У системних платах для процесорів компанії AMD з самого початку слід демонтувати стандартне кріплення і змонтувати комплектну підсилювальну пластину. Перед цим у неї необхідно встановити гвинти та фіксуючі їх насадки.

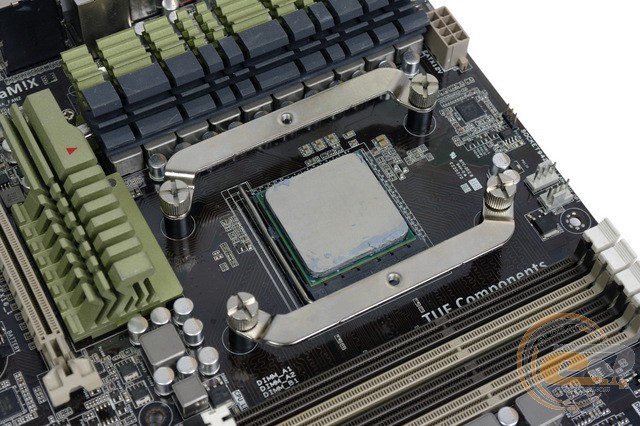

На неї з лицьової сторони плати встановлюємо пластикові стійки та металеві кріплення, які фіксуємо комплектними гвинтами з фігурними голівками.

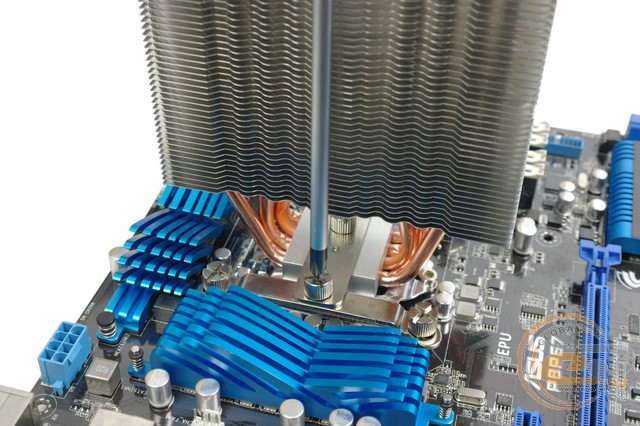

До отриманої конструкції радіатор кріпиться за допомогою притискної пластини, яка з самого початку на ньому змонтована. Для цього пригодиться викрутка будь-якої довжини, але розміром не менше PH2 (хрестоподібна) або SL5 (плоска).

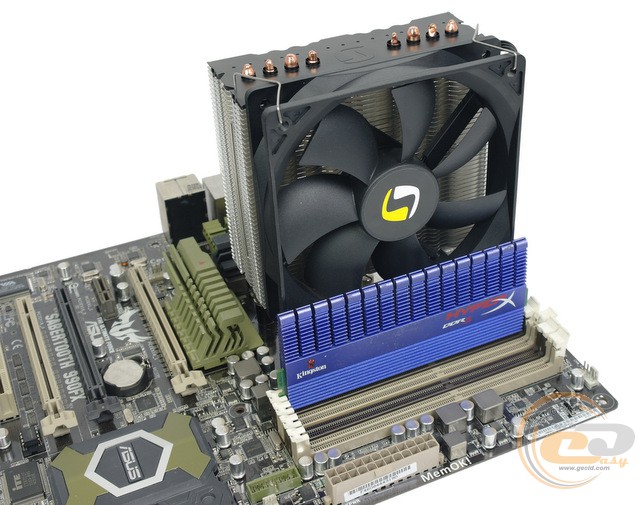

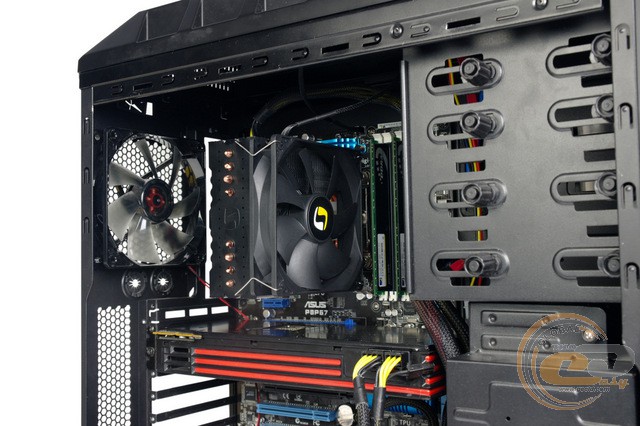

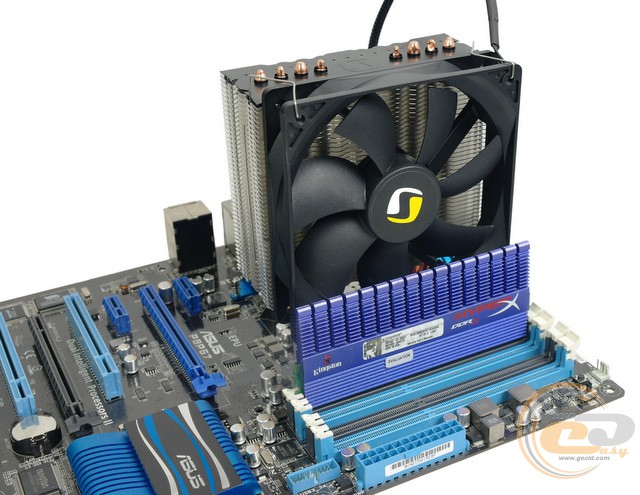

Новинка має відмінну сумісність із модулями пам'яті й іншими навколопроцесорними компонентами. Так, навіть при встановленні ОЗП з високими радіаторами між ними й вентилятором залишається вільний простір. Те ж саме стосується і радіаторів, розташованих навколо процесорного роз’єму, а також пристроїв, встановлених у перший слот розширення.

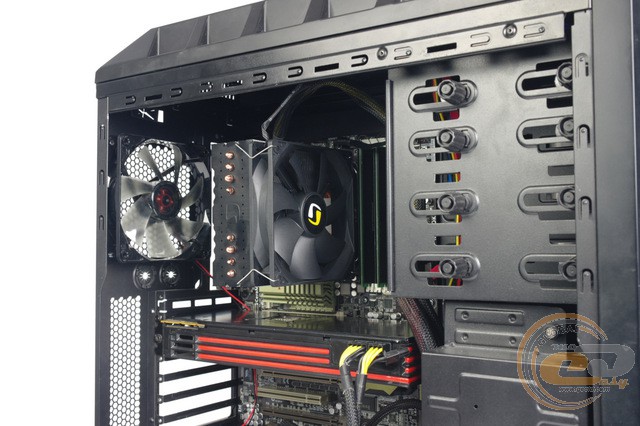

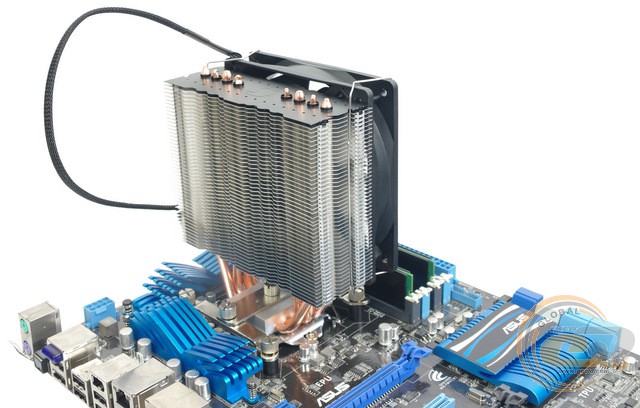

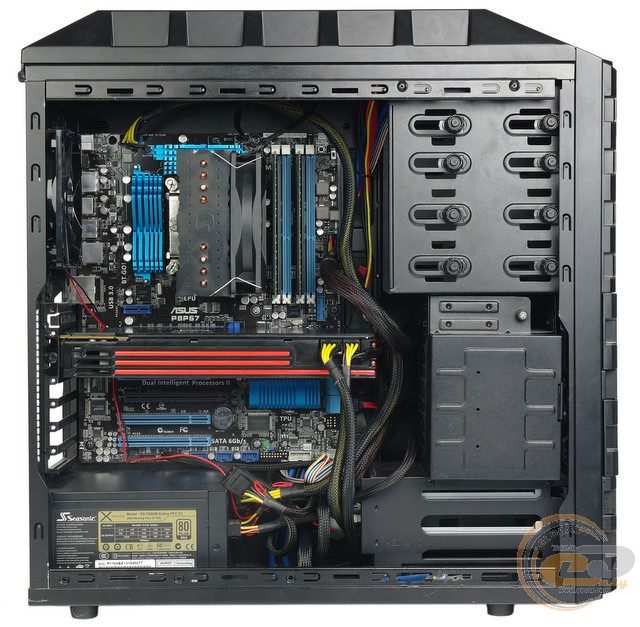

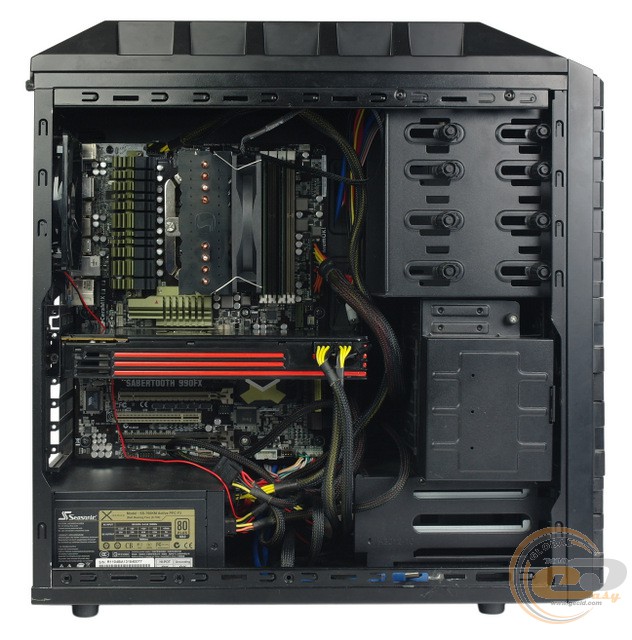

Система в зборі має приємний зовнішній вигляд. Цьому сприяє використання чорної вертушки та аналогічне офарблення верхньої пластини радіатора, що й дозволило охолоджувачу відмінно вписатися в загальну картину.

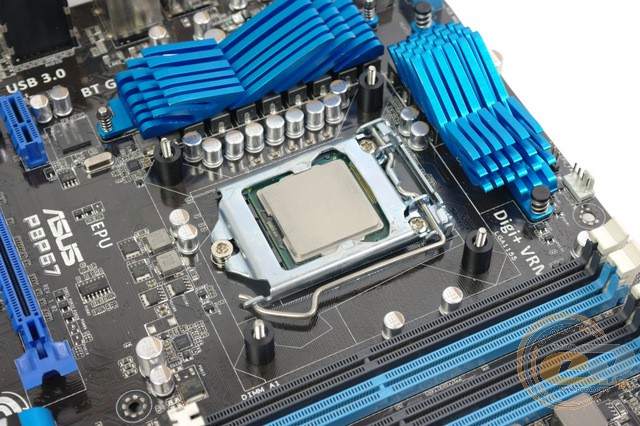

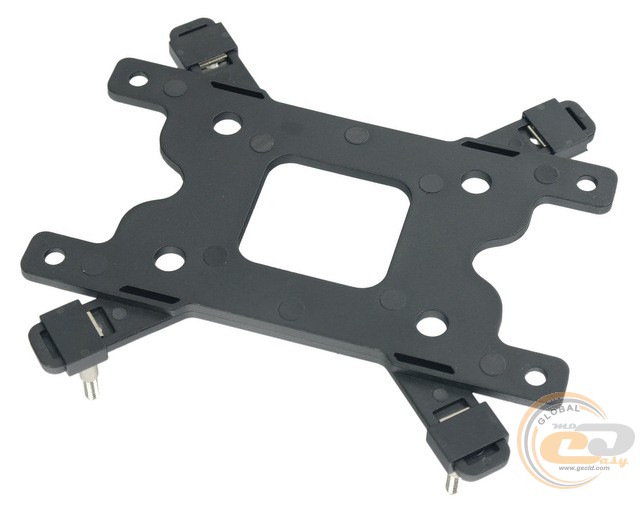

Для встановлення кулера SilentiumPC Fera 2 HE1224 v2 на платформи із процесорами компанії Intel також застосовується комплектна підсилювальна пластина, але гвинти встановлюються уже в інші отвори.

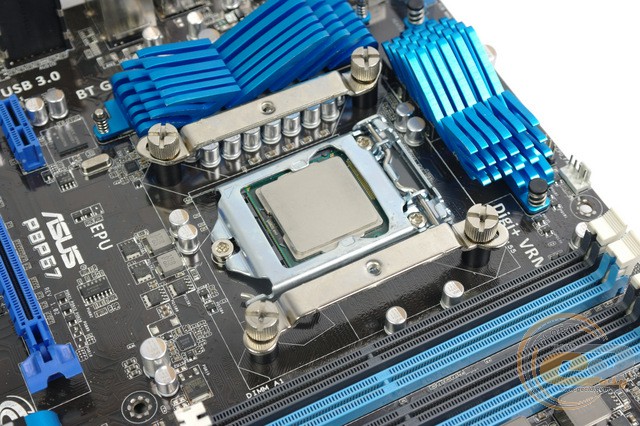

З лицьової сторони на неї нанизуються ті ж чорні пластикові стійки, а поверх закріплюються дві металеві пластини. Оскільки отвори розташовані у формі квадрата, то охолоджувач тут можна встановити будь-яким зручним чином, залежно від того, куди ви хочете спрямувати нагріте повітря: на задню або верхню стінку корпусу.

Зі встановленням радіатора не виникає ніяких проблем, головне – подбати про наявність під рукою підходящої викрутки.

Сумісність із усіма прилеглими компонентами аналогічна платформі AMD: у парі з тестованим охолоджувачем можна застосовувати модулі ОЗП будь-якої висоти та конструкції.

Нагадаємо, що перед встановленням кулера слід не забути нанести термопасту на теплорозподілювальну кришку процесора, а після – підключити вентилятор до 4-контактного роз’єму на системній платі.

Тестування

Для тестування процесорної системи охолодження SilentiumPC Fera 2 HE1224 v2 використовувалося наступне обладнання:

Систему охолодження SilentiumPC Fera 2 HE1224 v2 ми протестували у двох режимах: з однією та двома вертушками. В обох випадках вони працювали на максимальній швидкості обертання.

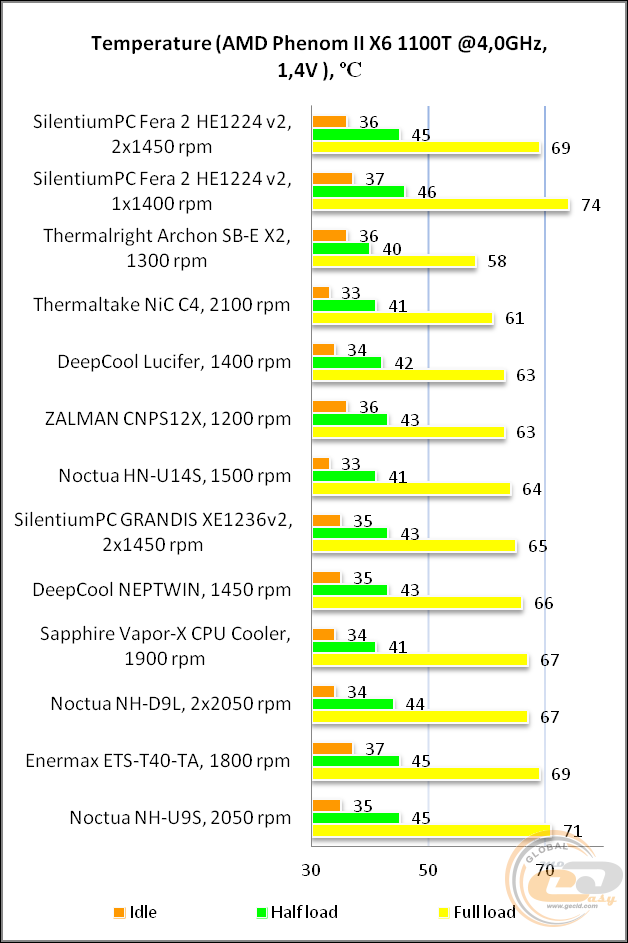

При розгляді температурних показників шестиядерного процесора AMD Phenom II X6 1100T результати новинки не надто вражають. Пояснюється це досить просто: більшість конкурентів, відзначених на діаграмі, являють собою високопродуктивні СО, оснащені більш масивними радіаторами і двома пропелерами. Герой же нашого огляду має не настільки габаритний радіатор, оснований на чотирьох теплових трубках, до того ж єдиний вентилятор працює на досить низькій швидкості (до 1450 об/хв). А от встановлення другої вертушки дозволило помітно підвищити ефективність відведення тепла без збільшення частоти обертання лопатей.

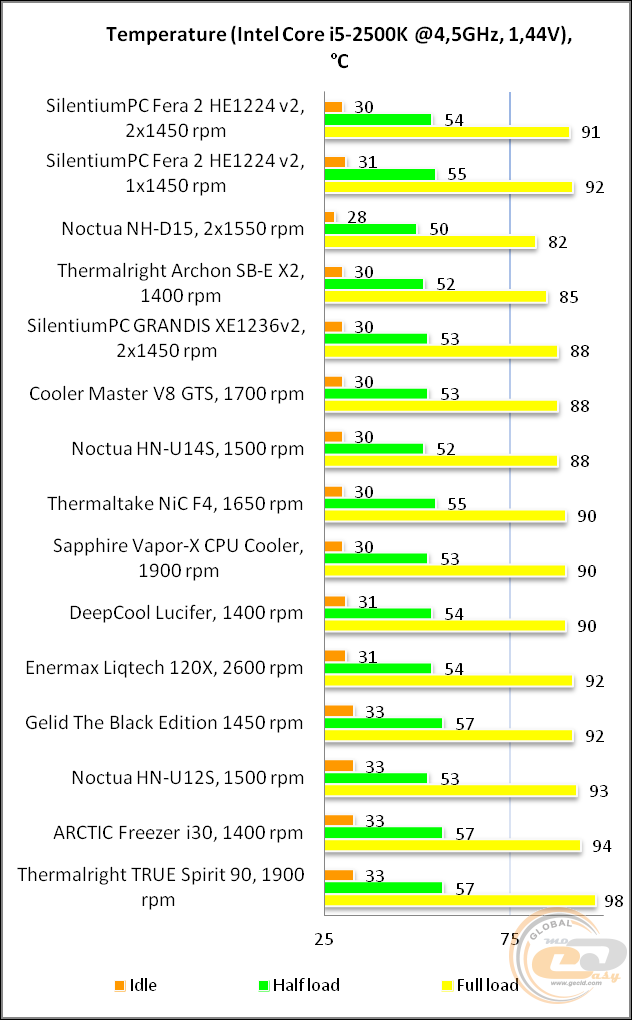

При охолодженні чотирьохядерного процесора Intel Core i5-2500K ситуація змінюється в кращу сторону. Так, навіть при використанні однієї вертушки тестований кулер продемонстрував хорошу ефективність, порівнянну з деякими більш габаритними двовентиляторними рішеннями та СВО. Однак у цьому випадку встановлення другого вентилятора дозволило лише трохи поліпшити й без того гідний показник, тому більш оптимальним бачиться все-таки застосування новинки в її початковій конфігурації.

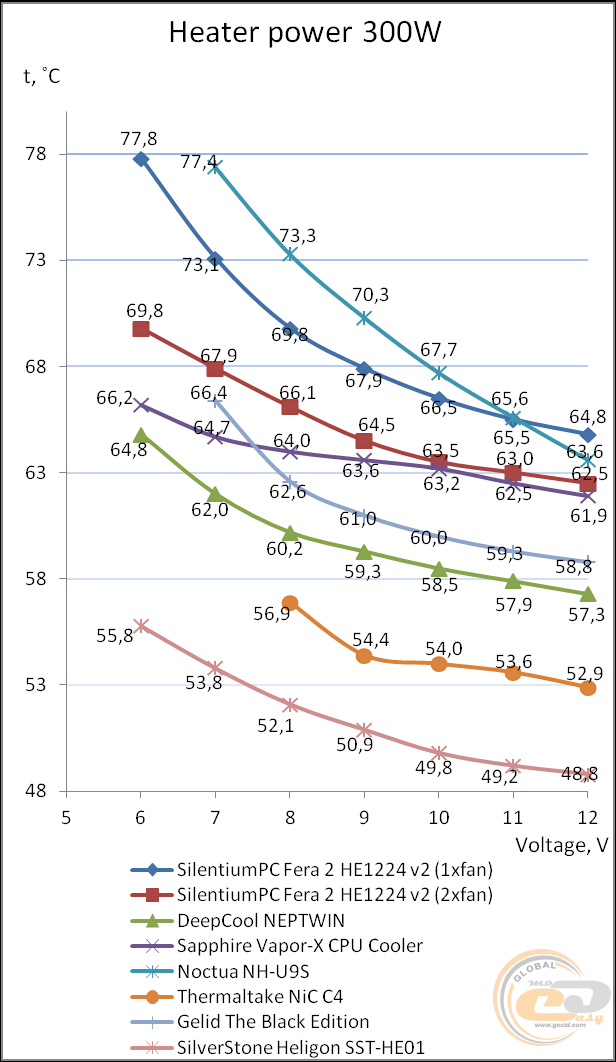

Кулер SilentiumPC Fera 2 HE1224 v2 забезпечує відведення 300 Вт тепла навіть при мінімальній швидкості обертання. Але в такому випадку нагрівальний елемент має досить високу температуру. Тому при невеликій швидкості обертання та розгоні все-таки бажано встановити другий вентилятор, що помітно поліпшує кінцевий результат. З іншого боку, навіть максимальна швидкість роботи новинки є дуже комфортною з погляду шумових показників, про що говорить наведена нижче таблиця.

Так, при максимальних 1450 об/хв шумове тло знаходиться нижче середнього рівня, а при 1100-1250 об/хв його можна охарактеризувати як тихе. Як ми вже переконалися, навіть такої швидкості обертання буде достатньо для ефективного відведення тепла від багатьох процесорів. Хоча у випадку з потужними багатоядерними CPU компанії AMD, при зниженій частоті обертання напевно доведеться пожертвувати сотнею-другою мегагерц при розгоні.

Також відзначимо, що встановлення другої аналогічної вертушки зовсім не впливає на акустичний комфорт, а шумове тло відповідає такому у двовентиляторного побратима (SilentiumPC Grandis XE1236 V2).

Висновки

Протестований кулер SilentiumPC Fera 2 HE1224 v2 виявився цікавим і вартим уваги рішенням. Так, новинка не претендує на звання топового, але вона впоралася з поставленими завданнями по охолодженню розігнаних до 4 − 4,5 ГГц багатоядерних процесорів і нагрівального елемента потужністю 300 Вт.

В основі героя поточного огляду лежить радіатор середніх розмірів з розташованими в ряд чотирма мідними тепловими трубками. При цьому вони мають безпосередній контакт із теплорозподілювальною кришкою процесора, забезпечуючи швидке відведення тепла. Сам радіатор складається з 47 алюмінієвих ребер, верхнє з яких пофарбоване в чорний колір, надаючи новинці оригінальності й відмінно поєднуючись із темним 120-мм вентилятором. Останній кріпиться до конструкції за допомогою двох скоб, а наявність у комплекті ще пари таких кріплень дозволяє при бажанні встановити додаткову вертушку зі зворотної сторони. Сам вентилятор відрізняється низкою робочою швидкістю (до 1450 об/хв), що найбільш позитивним чином позначилося на рівні створюваного шуму. А можливість ШІМ-регулювання швидкості обертання лопатей дозволяє експлуатувати пристрій навіть у безшумному режимі.

Що стосується ефективності кулера SilentiumPC Fera 2 HE1224 v2, то тут багато чого залежить від застосовуваного процесора. Так, при відведенні тепла від розігнаного 95-ватного Intel Core i5-2500K охолоджувач показав результати, порівнянні з деякими більш габаритними двовентиляторними рішеннями та СВО. А от при охолодженні розігнаного 125-ватного AMD Phenom II X6 1100T новинка виявилася вже не настільки ефективною, хоча вона все-таки впоралася з поставленим завданням. У такому випадку для зниження температури процесора можна пожертвувати сотнею-другою мегагерц або ж встановити додаткову аналогічну вертушку.

За підсумками знайомства ми із упевненістю можемо радити протестований кулер користувачам, які шукають тихий і досить ефективний процесорний охолоджувач, легкий у встановленні та сумісний з модулями пам'яті будь-якої висоти.

Переваги:

• досить хороша ефективність, особливо при охолодженні процесорів Intel;
• низький рівень шуму;
• сумісність із усіма актуальними, а також деякими застарілими платформами;
• використання тихохідного вентилятора з можливістю регулювання швидкості обертання в межах від 750 до 1450 об/хв;
• легкість і простота встановлення;
• відмінна сумісність із модулями пам'яті та прилеглими слотами;
• хороша комплектація.

Автор: Олесь Пахолок

Висловлюємо подяку компанії SilentiumPC за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенду обладнання.
