Огляд і тестування кулера для відеокарт Scythe Setsugen 2

13-08-2011

Обізнані користувачі намагаються боротися з комп'ютерним шумом не тільки встановленням більш ефективного процесорного кулера і підбором більш тихих корпусних вентиляторів, але і заміною системи охолодження на відеокарті. Хоча останню проблему, звичайно, іноді легше одразу попередити, вибравши відеокарту з кулером, що тихо працює, ніж потім з цим боротися. Але якщо не вийшло досягти бажаного результату одразу, систему охолодження на відеокарті, все-таки, можна замінити. При цьому не варто забувати, що заміна кулера на відеокарті може привести до втрати гарантії, але дозволяє зменшити робочу температуру та знизити гучність.

Сьогодні ми протестуємо один з варіантів для заміни «набридливої гучної» стандартної системи охолодження – відеокулер Scythe Setsugen 2, який підтримує довгий перелік відеокарт.

Якщо в асортименті процесорних систем охолодження у компанії Scythe великий достаток, то кількість кулерів для відеокарт обмежена всього декількома моделями. Раніше ми тестували відеокулер Scythe Musashi, який показав себе як оригінальне і ефективне рішення. Тому очікуємо, що Scythe Setsugen 2 також вартий уваги, як і більшість рішень цієї компанії.

Scythe Setsugen 2

Специфікація кулера Scythe Setsugen 2:

Модель

Scythe Setsugen 2 (SCVSG-2000)

Сумісність

NVIDIA: GeForce FX5900 /6600 /6800 /7300 /7600 /7800 / 7900 /8500 /8600 /8800GTS (G92) /8800 GT (G92) 8800 (G80) /9600 GT /9600 GSO /9800 GT /9800 GTX /9800 GTX+ /GTS 250 /GTX 260 /GTX 275 /GTX 280 /GTX 285 /GTX 460 /GTX 465 /GTX 470

ATI: 9*** /X*** /X1300 /X1600 /X1650 /X1800 /X1900 /X1950 /HD 2600 /HD 2900XT /HD 3650 /HD 3850 /HD 3870 /HD 4770 /HD 4830 /HD 4850 /HD 4870 /HD 4890 /HD 5750 /HD 5770 /HD 5830 /HD 5850 /HD 5870 /HD6950 / HD6970
(Примітка: Система охолодження сумісна з HD 6850/6870, але в комплекті відсутній радіатор для вузла VRM)

Теплові трубки

Чотири мідні теплові трубки діаметром 6 мм.

Матеріал радіатора

Мідні трубки, алюмінієві пластини

Загальний розмір (ШхДхВ), мм

176 х 139 х 33

Термоінтерфейс

пакетик з термопастою

Розміри вентилятора, мм

120 х 120 х 12 (Scythe Slip Stream Slim 120)

Напруга живлення вентилятора, В

12

Швидкість обертання вентилятора, об/хв

800 (±25%) – 2000(±10%)

Повітряний потік, CFM

19,4 – 45,47

Рівень шуму, дБ

19,53 – 33,67

Тип підшипника

Ковзання

Тип роз’єму живлення

3-контактний

Вага, г

435

Сайт виробника

http://www.scythe-eu.com/

Scythe Setsugen 2

Упаковка кулера Scythe Setsugen 2, як і інших продуктів цієї компанії, оформлена дуже яскраво та інформативно. На лицьовій частині коробки показаний зовнішній вигляд системи охолодження і підкреслюються деякі переваги її конструкції. А зокрема відзначається універсальне мультиплатформне кріплення, конструкція кулера, яка займає тільки два слоти та дозволяє використовувати його в SLI і CrossFire конфігураціях, а також регулятор швидкості обертання, що змінює швидкість обертання вентилятора від 800 до 2000 об/хв.

На звороті перелічені і показані деталі комплектації кулера Scythe Setsugen 2.

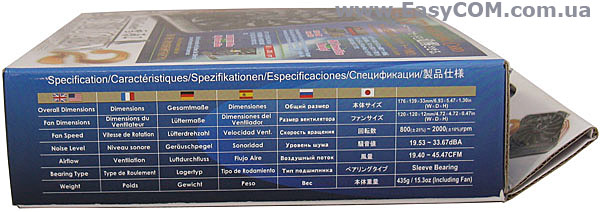

Бічні сторони упаковки також були використані для розміщення інформації про Scythe Setsugen 2. Таким чином, на одній з сторін на шести мовах наведена специфікація в короткому вигляді, а на іншій – перелічені всі відеокарти, з якими сумісний кулер. Крім того, на упаковці розміщене попередження про те, що заміна стандартного кулера на відеокарті може привести до втрати гарантії.

Відсутність у переліку сумісності відеокарт на графічному процесорі NVIDIA GeForce GTX 480, але при цьому присутність у ньому рішень на GeForce GTX 470, дає передумови думати, що ефективність кулера Scythe Setsugen 2 все-таки трохи обмежена, бо виробник не рекомендує встановлювати це рішення на найбільш гарячий відеоприскорювач.

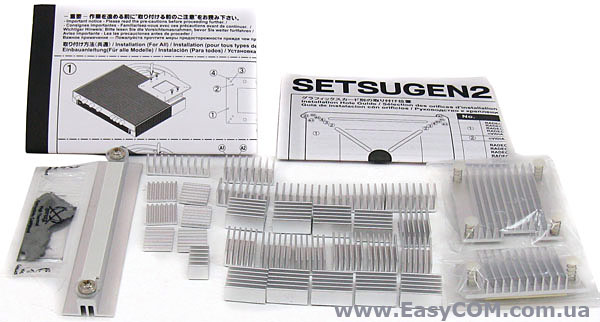

У комплект кулера Scythe Setsugen 2 входить велика кількість радіаторів для охолодження чіпів пам'яті та вузлів живлення, інструкція з встановлення і пакетик з термоінтерфейсом.

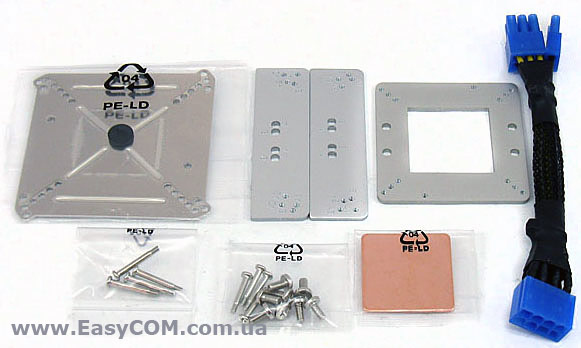

Також комплект Scythe Setsugen 2 включає:

  • Подовжувач кабеля живлення відеокарти;
  • Універсальну упорну пластину;
  • Алюмінієві кріпильні рамки;
  • Мідну пластинчасту прокладку;
  • Три набори гвинтів.

Scythe Setsugen 2

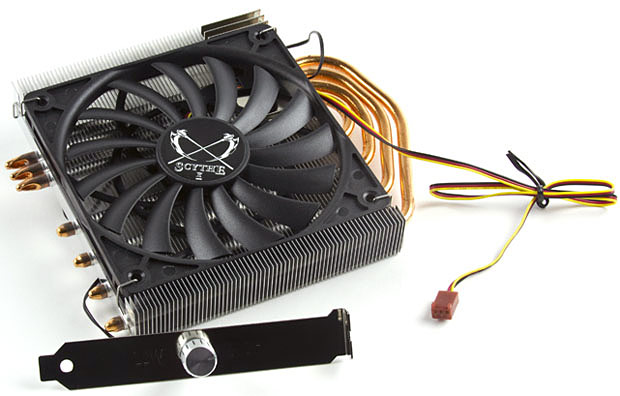

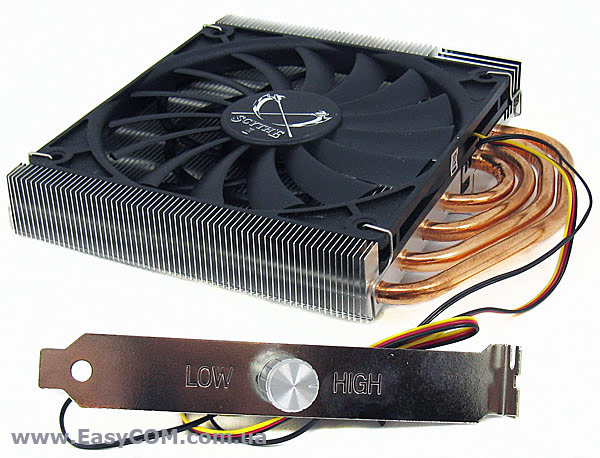

Дану модель компанії Scythe виділяє наявність ручного регулятора швидкості обертання вентилтора, який змінює оберти по специфікації в межах від 800 до 2000 об/хв. Рівень шуму при цьому по специфікації повинен змінюватися від тихого 19,53 дБ до середнього 33,67 дБ. Подібний тип регулятора швидкості обертання знайшов досить широке застосування серед процесорних систем охолодження Scythe останніх років.

Scythe Setsugen 2

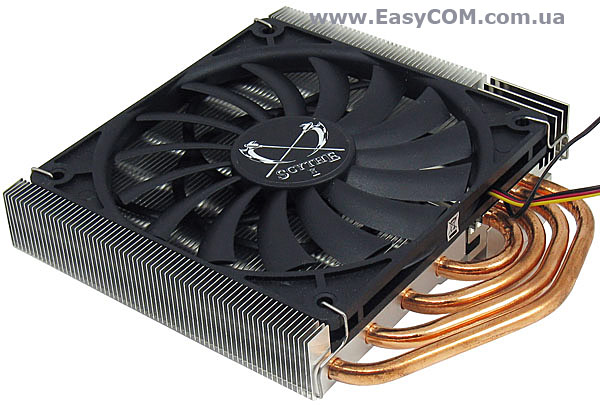

Конструкція відеокулера Scythe Setsugen 2, заснована на чотирьох теплових трубках діаметром 6 мм, трохи незвичайна. Вона виконана таким чином, щоб не закривати передню і задню частину відеокарти, звільнивши доступ до роз’ємів для містків і кабелів живлення. Водночас ширина кулера Scythe Setsugen 2 сягаюча 176 мм привертає на себе увагу. На цей нюанс слід звернути особливу увагу та вивчити характеристики використовуваного корпуса, який повинен дозволити розмістити відеокарту з настільки широким кулером. Водночас кулер Scythe Setsugen 2 є двослотовим, а не трислотовим, як більшість альтернативних рішень. Цей факт буде особливо важливим при створенні конфігурації CrossFireХ і SLI.

Scythe Setsugen 2

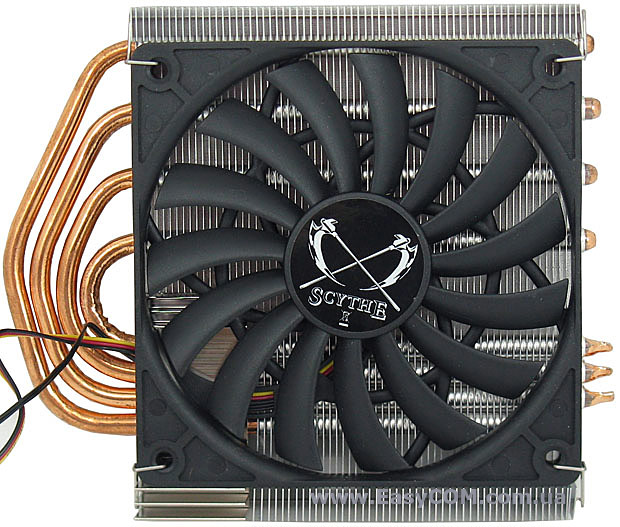

Для охолодження радіатора використовується низькопрофільний вентилятор Scythe Slip Stream Slim розміром 120 мм, який накриває зверху основну частину пакета пластин. Вентилятор по висоті не виступає за радіатор, а кріпиться до радіатора за допомогою двох дротових скоб з двох сторін радіатора.

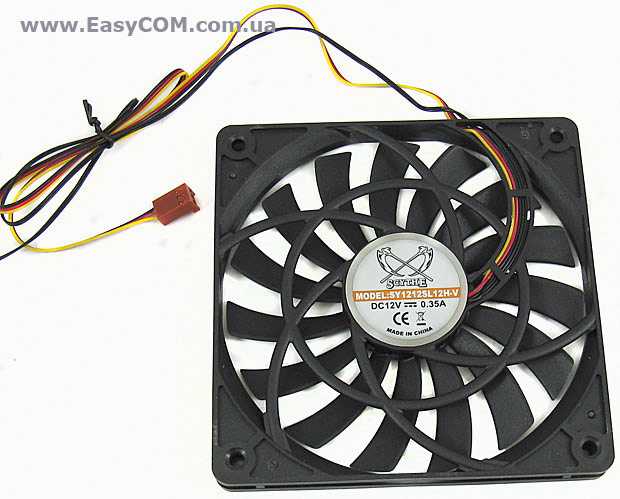

Вентилятор Scythe SY1212SL12H-V серії Scythe SLIP STREAM SLIM 120 x 12 мм є найбільш продуктивною моделлю з низькопрофільних рішень компанії. Він заснований на підшипнику ковзання з ресурсом 30 000 годин і має незвичну 15-лопатеву крильчатку. Живлення вентилятора передбачається здійснювати від 3-контактного роз’єму. Таким чином, кулер Scythe Setsugen 2 може мати живлення від материнської плати.

Scythe Setsugen 2

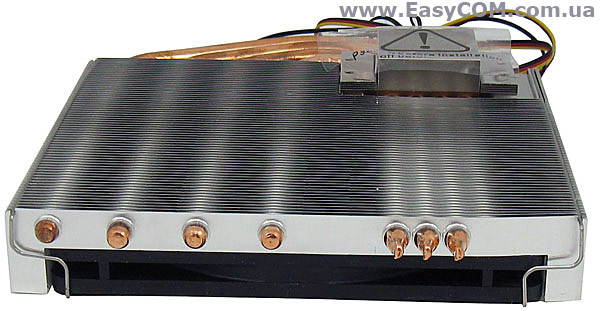

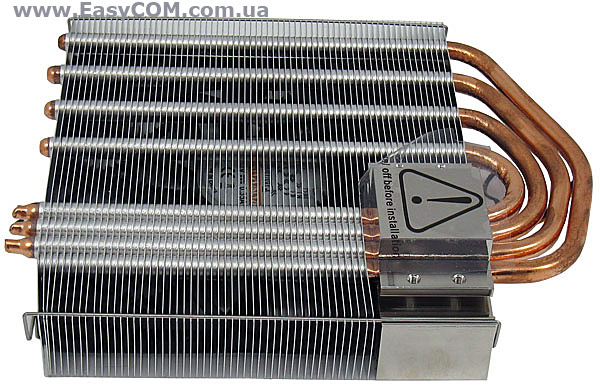

Алюмінієві пластини товщиною 0,3 мм нанизані на теплові трубки з зазором 1,5 мм. Тому радіатор буде в середньому ступені засмічуватися пилом.

Scythe Setsugen 2

Вагу кулера Scythe Setsugen 2 можна вважати середньою – 435 грамів. Але через не симетричну конструкцію та велику ширину він здатен буде створювати певний тиск на плату і чіп GPU.

У місці контакту теплових трубок і радіаторних пластин припою або клею помітно не було, схоже, пластини просто зафіксовані «спідничним» способом.

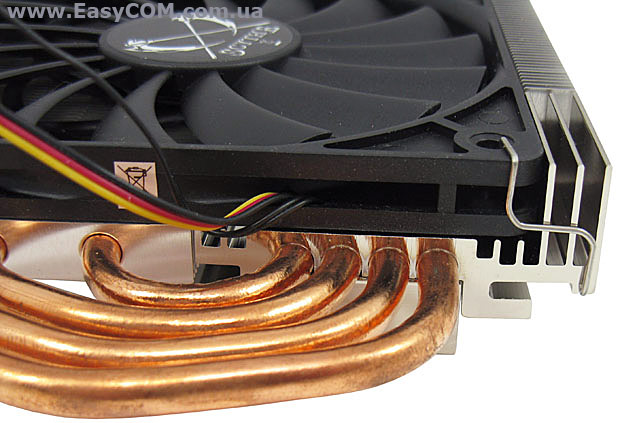

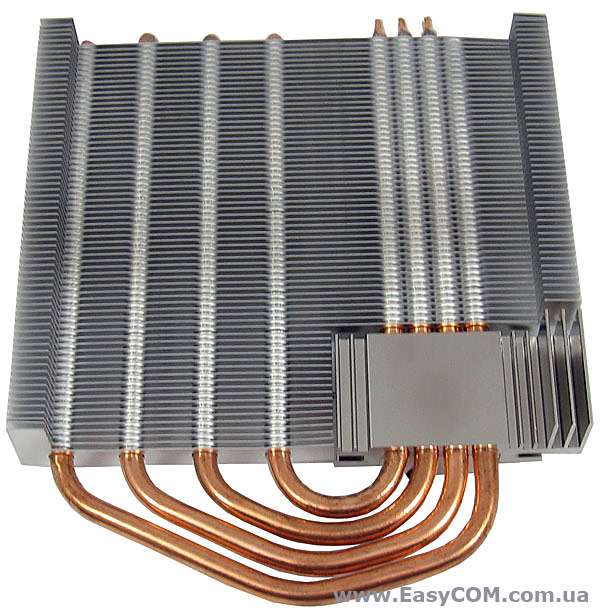

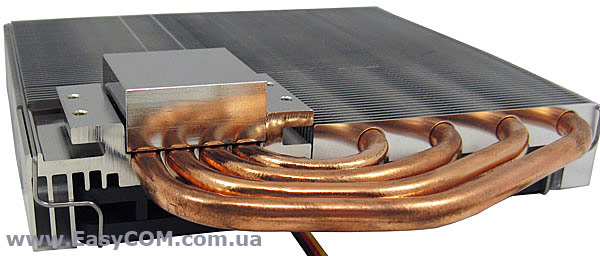

Розведення чотирьох теплових трубок виконано дуже оригінально. Вигин теплових трубок зроблений за основою в одній площині з радіатором.

Scythe Setsugen 2

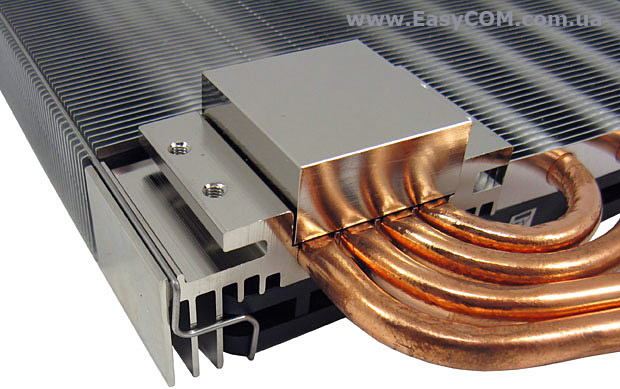

Основа кулера Scythe Setsugen 2 виконана дуже високою. Відстань від поверхні до теплових трубок дорівнює цілих 13 мм. Причому в місці контакту пластин і основи явних слідів термоклея або припою помітно не було.

У якості матеріалу основи використовується мідь з нікельованою поверхнею. Розмір поверхні основи невеликий - 30x30 мм.

Основа кулера Scythe Setsugen 2 виконана дуже рівною, без западин і раковин, але при цьому на самій поверхні добре видно сліди обробки.

Встановлення

Процес встановлення кулера Scythe Setsugen 2 на відеокарту по складності не сильно відрізняється від інших моделей кулерів. Як звичайно, під час встановлення потрібно бути уважним, щоб не пошкодити елементи на платі і не створити перекіс кулера, який міг би викликати пошкодження кристала графічного процесора. Ця проблема особливо актуальна для відеокарт на GPU ATI/AMD. У відеокартах з теплорозподільною кришкою все-таки набагато більше впевненості.

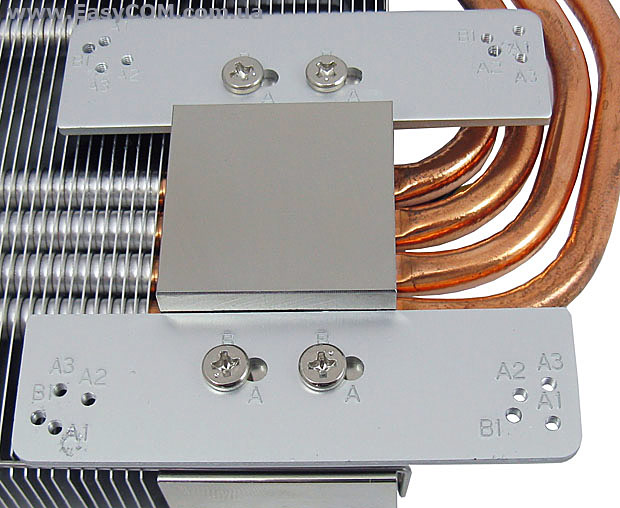

Перед встановленням відповідно до маркування необхідно прикрутити алюмінієві рамки до основи Scythe Setsugen 2.

Ескіз зворотної упорної пластини з оцінками монтажних отворів можна знайти в інструкції з встановлення, де є спеціальна таблиця з переліком різних відеокарт.

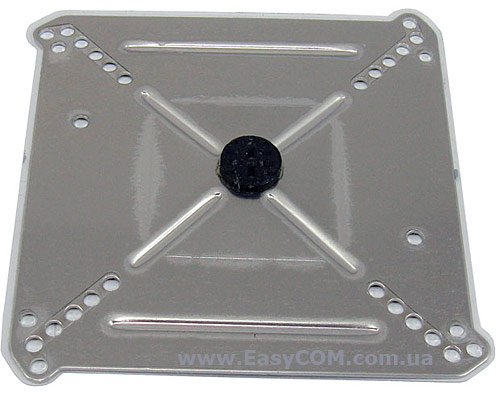

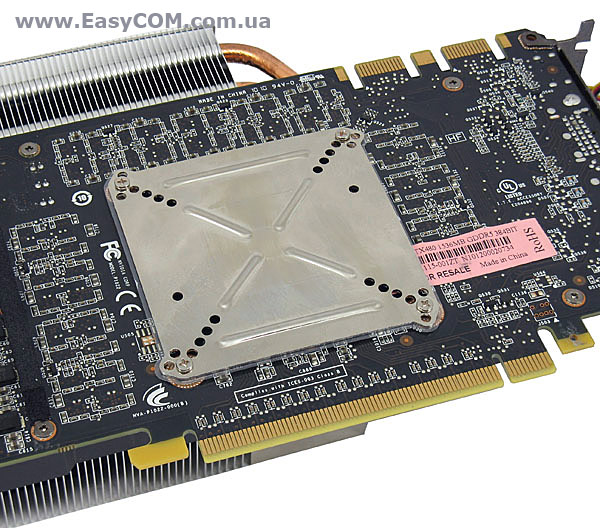

Одна сторона упорної пластини покрита діелектричною плівкою, яка запобігає виникненню випадкових замикань на друкованій платі. Основна точка опори кулера на звороті відеокарти повинна буде знаходитися прямо по центру чіпа графічного прискорювача. Для того щоб не пошкодити резистори, які найчастіше там розташовуються, використовується досить товста, але невелика по розміру гумова прокладка.

Scythe Setsugen 2

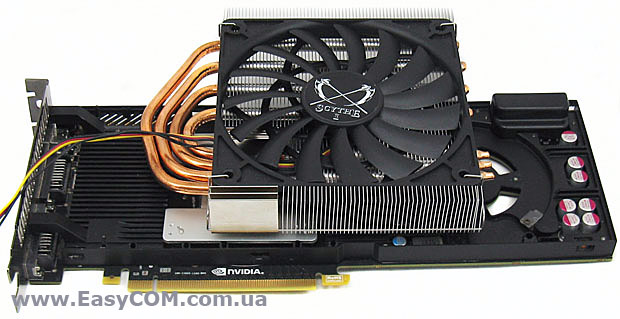

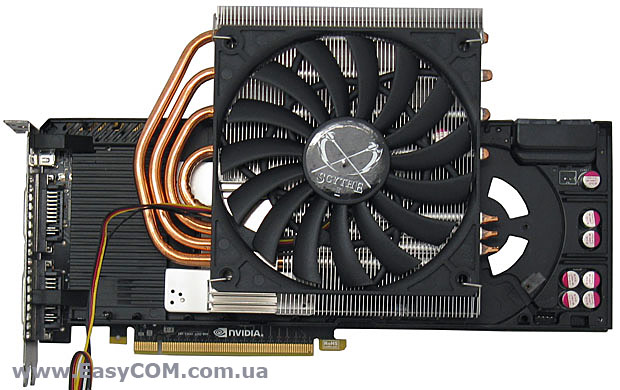

Перед тим як встановити кулер Scythe Setsugen 2 на відеокарту, чіпи пам'яті і вузли живлення відеокарти потрібно обклеїти радіаторами відповідно до інструкції з встановлення. Для тестування цю процедуру ми проводити не стали, а просто накрили відеокарту ZOTAC GeForce GTX 480 AMP! пластиною від «референсної» системи охолодження, яку ми також тестували цього разу. Оскільки відеокарти на NVIDIA GeForce GTX 480 даний кулер офіційно не підтримує, то наше тестування ми доповнили тестом еталонної відеокарти на основі AMD Radeon HD 6970.

Чіпи пам'яті на відеокарті мають досить вигідне розташування щодо повітряного потоку, який нагнітається вентилятором, а ось вузол живлення на довгих відеокартах розташований вже менш вигідно.

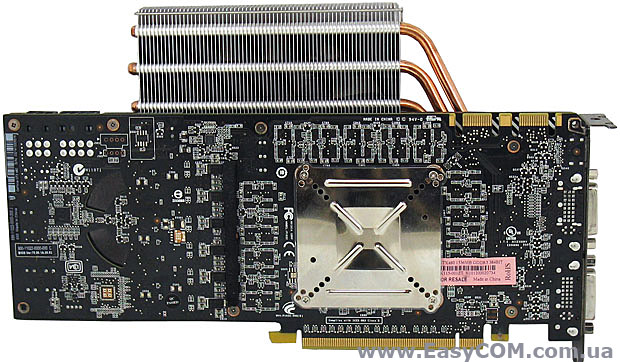

Попадати в потрібні отвори в кріпильній рамці під відеокартою заняття не дуже зручне, але цілком здійсненне. Нагадуємо, що затягувати гвинти після наживлення необхідно поступово і по черзі.

Загальну ефективність Scythe Setsugen 2 повинна підвищити частина кулера, яку не закриває друкована плата відеокарти. Ця частина буде охолоджуватися набагато краще, тому що рух повітряного потоку в цій частині буде найбільш інтенсивним.

Тестування

Для перевірки ефективності відеокулера Scythe Setsugen 2 ми використали наступний тестовий стенд:

Процесор

Intel Core i7-980X Extreme Edition (LGA 1366, 6 core, 3,33 ГГц, L3 12 МБ) @4,1 ГГц

Материнська плата

MSI Big Bang-XPower (LGA 1366, Intel X58 Express, DDR3, ATX)

Відеокарти

ZOTAC GeForce GTX 480 AMP! (NVIDIA GeForce GTX 480, 1,5 GB GDDR5, PCI-E)
AMD Radeon HD 6970 (Radeon HD 6970, 2 GB GDDR5, PCI-E)

Кулер

Cooler Master V8 (LGA 1366, 69,69 CFM, 2,94 мм H2O, 17-21 дБ)

Оперативна пам'ять

3x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)

 Жорсткі диски

2x 128 ГБ Kingston SSDNow V+ (SNVP325-S2B/128GB)

 Блок живлення

Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ)

Корпус

Antec LanВoy Air Yellow (MidiTower, Transformer)

Монітор

ASUS VG236H (Full HD, 1920x1080, 3D, 120 Гц) + NVIDIA 3D Vision Kit

Операційна система

Microsoft Windows 7 64-bit

Версія відеодрайверів

NVIDIA Force Ware 260.99, AMD Catalyst 11.7

Режим «Burn» створювався утилітою FurМark 1.7.

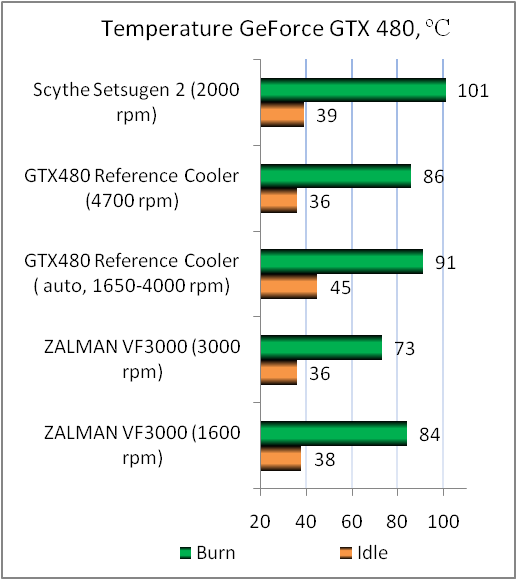

У режимі стрес навантаження кулер Scythe Setsugen 2 погано справлявся з охолодженням дуже гарячого відеоприскорювача на NVIDIA GeForce GTX 480 навіть на максимальній швидкості обертання вентилятора. Напевно, саме з цієї причини рішення на NVIDIA GeForce GTX 480 не були включені в перелік підтримуваних відеокарт. Температура графічного процесора навіть в умовах дуже добре вентильованого корпуса Antec LanВoy Air досягала 100ºС. Але при цьому потрібно враховувати те, що утиліта Furmark створює дуже жорсткі умови, які не характерні навіть для важких сучасних 3D-ігор. Наприклад, у грі Crysis 2 при максимальних налаштуваннях після 20 хвилин гри температура GPU не перевищувала 82ºС, а в грі Metro 2033 при налаштуваннях Very High – тільки 77ºС. Тому теоретично кулер Scythe Setsugen 2 можна було б використати навіть для охолодження настільки продуктивної відеокарти за певних умов, але виробник вирішив підстрахуватися.

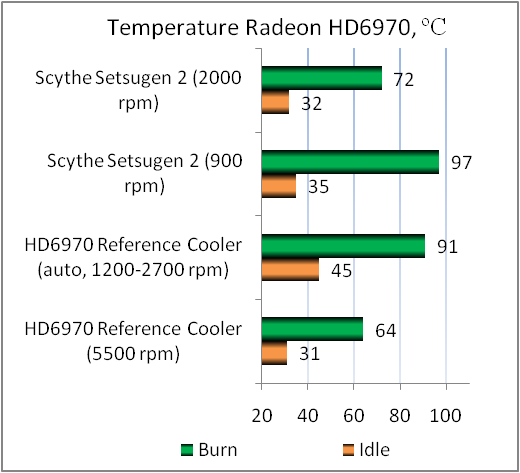

А ось з охолодженням відеокарти на графічному процесорі AMD Radeon HD 6970 кулер Scythe Setsugen 2 впорався набагато краще, по співвідношенню ефективності і рівня шуму випередивши «референсну» систему охолодження цієї відеокарти. Варто відзначити, що на максимальній швидкості обертання Scythe Setsugen 2 створює рівень шуму нижче середнього, який за допомогою регулятора можна понизити до дуже тихого, ледве чутного. Таким чином, за допомогою регулятора можна зручно балансувати відношення рівня шуму і ефективності кулера Scythe Setsugen 2.

Висновки

Відеокулер Scythe Setsugen 2 є гарною альтернативою для голосних «референсних» кулерів завдяки гарній ефективності та достатньо тихого вентилятора. До позитивних якостей цієї системи охолодження можна віднести продуману конструкцію, яка не помішає використовувати її при створенні CrossFirex і SLI конфігурацій. Водночас, при виборі цього відеокулера потрібно звернути увагу на ширину корпуса, тому що за цим параметром система охолодження дійсно виділяється. Враховуючи ефективність кулера Scythe Setsugen 2 його можна рекомендувати в першу чергу для відеокарт середнього рівня, де він зможе проявити себе як дуже тихий і ефективний засіб охолодження.

Переваги:

  • універсальне кріплення для всіх типів сучасних платформ;
  • займає лише два слоти;
  • наявність ручного регулятора швидкості обертання;
  • низький рівень шуму на середніх і низьких обертах вентилятора.

Особливості:

  • велика ширина.


Автор: Дмитро Масюк
Переклад: Анна Смірнова

Дякуємо компанії Scythe Co. Ltd за наданий для тестування кулер.

Дякуємо подяку компаніям Antec, ASUS, Cooler Master, Intel, Kingston, MSI і SeaSonic за надане для тестового стенда обладнання і AMD і ZOTAC за надані для тестування відеокарти.
