Огляд і тестування процесорного кулера Scythe Kozuti

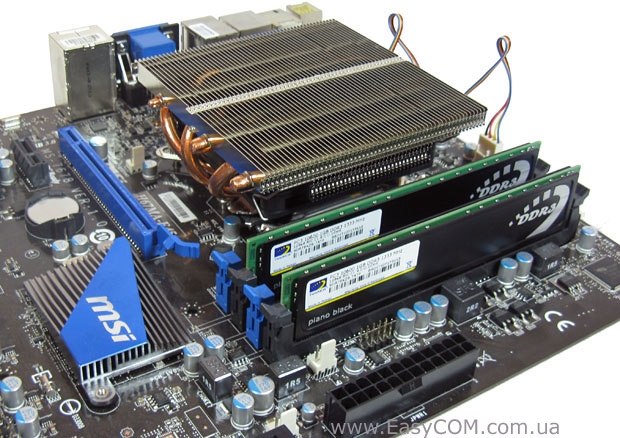

Читачі, що активно стежать за новинами в області комп'ютерних систем охолодження, не могли не помітити досить цікаву новину, опубліковану на нашому сайті – анонс нового японського кулера Scythe Kozuti.

Scythe Kozuti

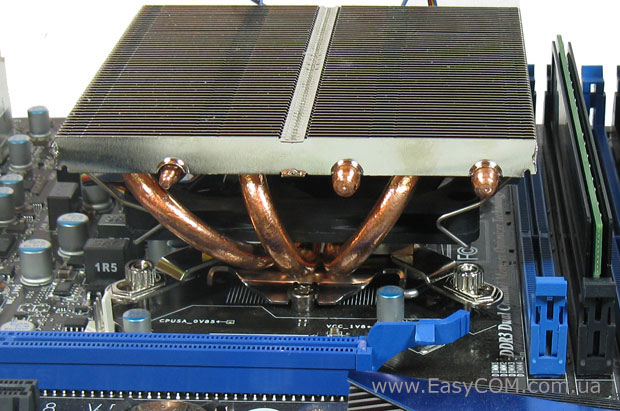

З підзаголовка статті і тексту новини цілком зрозуміло – кулер призначений для компактних корпусів стандарту HTPC і корпусів, де висота (або товщина, якщо корпус вертикальний) – параметр дуже обмежений. До таких, наприклад, можуть належати саморобні або «моддерські» корпуси, тому коло користувачів, зацікавлених у компактних системах охолодження, набагато ширше, ніж це може здаватися на перший погляд.

Scythe Kozuti

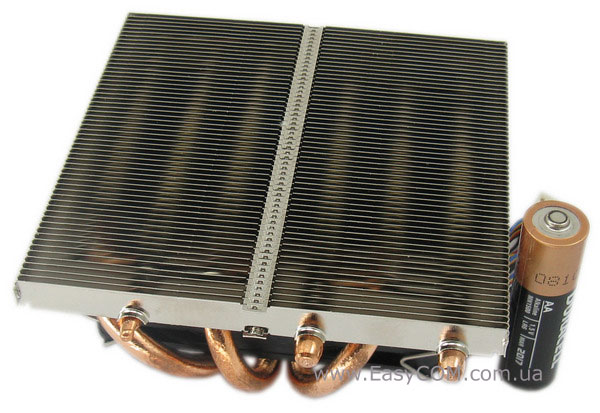

Для «запалу» пропонуємо дуже ефектне фото продукту, що маємо на тестуванні, – у повному спорядженні, тобто з встановленим вентилятором. Scythe Kozuti по висоті не перевищує висоту звичайної пальчикової батарейки, цікаво? Тоді пропонуємо читати далі, тому що ми переходимо до детального технічного розгляду системи охолодження Scythe Kozuti з тестуванням ефективності її роботи.

Упаковка, комплект поставки і специфікація

Scythe Kozuti

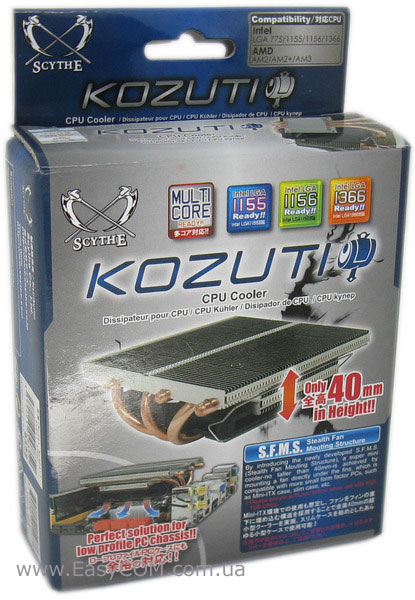

Як і всі системи охолодження від японського виробника Scythe модель Kozuti поставляється в невеликій картонній коробці з яскравою поліграфією. На її лицьовій стороні є зображення кулера, перелік підтримуваних платформ і вказівка на головне «перевагу» кулера – висоту профіля 40 мм. Також тут є інформація про фірмові особливості моделі, до яких виробник відносить:

  • S.F.M.S. (Stealth Fan Mounting Structure) – якщо перекласти абревіатуру S.F.M.S, то отримаємо приблизно «структура потайливого встановлення вентилятора». У житті це означає, що вентилятор зручно схований під радіатором. При цьому повітряний потік рівною мірою і сили потрапляє як до радіатора, так і до білясокетного простору.
  • Система E.I.S – за рахунок малої ваги кулеру не потрібна опорна пластина і, як наслідок, немає потреби у довгому складанні кулера безпосередньо перед встановленням на материнську плату. Спрощення складання одержало назву E.I.S. (Easy Installation with Screw) - «простий монтаж за допомогою гвинтів».

Scythe Kozuti

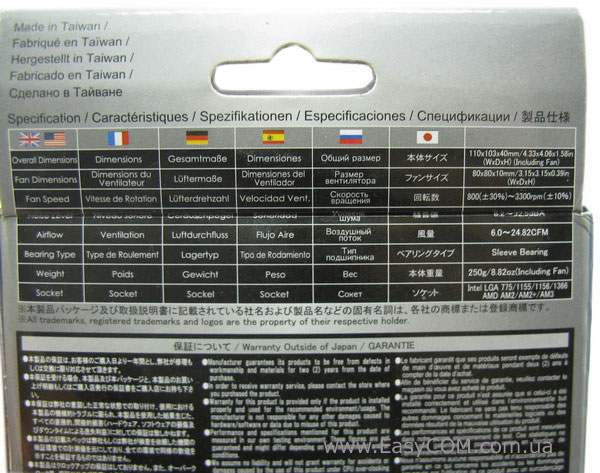

На звороті коробки на різних мовах наведена специфікація продукту. Присутня і російська мова, що полегшує розуміння. Пропонуємо інформацію в зручному для читання вигляді.

Специфікація кулера Scythe Kozuti:

Модель

Scythe Kozuti (SCKZT-1000)

Підтримка процесорних роз’ємів

AMD Socket AM2/AM2+/AM3/AM3+/FM1
 Intel Socket LGA 775/LGA1156 /LGA 1155/ LGA 1366

Теплові трубки

Три мідні теплові трубки діаметром 6 мм.

Матеріал радіатора

Мідні трубки, алюмінієві пластини, нікельована мідна основа.

Розміри радіатора, мм

110 х 103 х 40 (з вентилятором)

Площа розсіювання, см2

 Близько 1500

Термоінтерфейс

термопаста в пакетику

Напруга живлення вентилятора, В

12

Швидкість обертання вентилятора, об/хв

800 - 3300

Повітряний потік, CFM (м3/ч)

6 – 24,82 (10,2 – 42,2)

Рівень шуму, дБ

8,2 – 32,5

Статичний тиск, мм вод ст.

Н.д.

Тип підшипника

Н.д.

Ресурс підшипника, год

Н.д.

Тип роз’єму живлення

4-контактний

Розміри вентилятора, мм

80 х 80 х 10

Вага, г

250

Сайт виробника

http://www.scythe-eu.com/

Згідно специфікації ми бачимо, що Scythe Kozuti можна встановлювати на всі актуальні на сьогоднішній день платформи від Intel до AMD. На жаль, інформація про присутній вентилятор не повна – відомі лише діапазон робочої частоти обертання, повітряний потік і рівень створюваного шуму. Статичний тиск, тип і ресурс підшипника нам залишилися невідомими.

Комплект поставки Scythe Kozuti

Scythe Kozuti

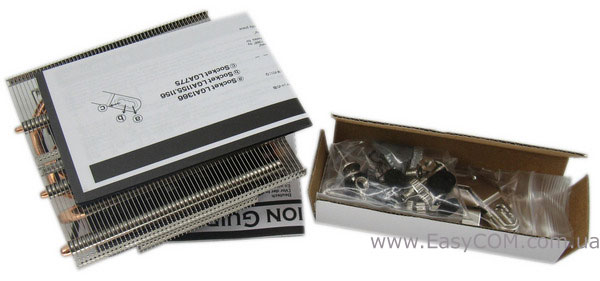

У коробці знаходиться сам кулер, інструкції з встановлення і коробочка з додатковими кріпильними аксесуарами. Відзначимо, що в інструкціях процес встановлення описаний російською мовою і дуже докладно, тому труднощів з монтажем виникнути не повинно.

Scythe Kozuti

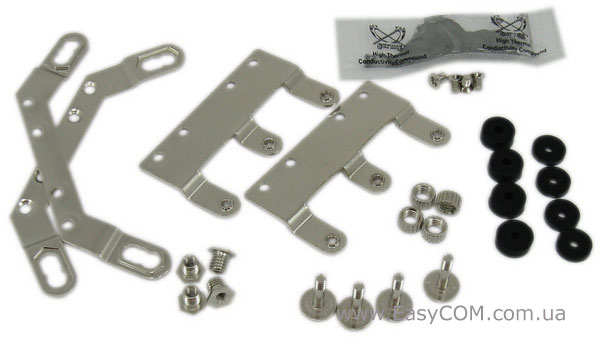

У коробці з аксесуарами знаходяться:

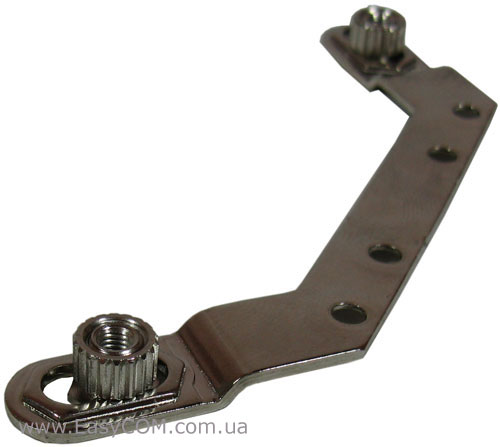

  • кріпильні скоби для платформи Intel;
  • кріпильні скоби для платформи AMD;
  • 4 шт. гвинти для скоб;
  • 4 шт. основні кріпильні гвинти;
  • 4 шт. гвинт-втулка;
  • 4 шт. шайби для платформи Intel;
  • 4 шт. шайби для платформи AMD;
  • 4 шт. ребристі гайки;
  • термопаста в пакетику.

Стандартний набір кріпильних елементів, у якому все передбачено. Як бачите – опорної пластини в комплекті немає, тому що при вазі кулера всього 250 грамів у ній немає необхідності. Як зазвичай, фірмова термопаста поставляється в пакетику.

Scythe Kozuti

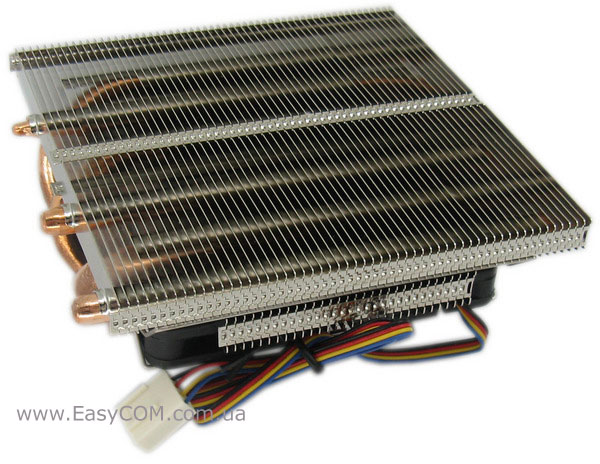

Тепер розглянемо головний елемент поставки – сам кулер Scythe Kozuti. Він являє собою систему охолодження горизонтального типу, засновану на мідних теплових трубках і пакеті алюмінієвих пластин.

Scythe Kozuti

Scythe Kozuti

Взагалі, система охолодження виглядає дуже звично. З метою скорочення габаритів виробник «впакував» всі елементи максимально щільно один до одного, тому в руках Scythe Kozuti відчувається як монолітний прямокутний предмет.

Scythe Kozuti

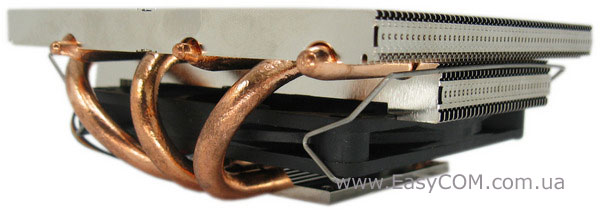

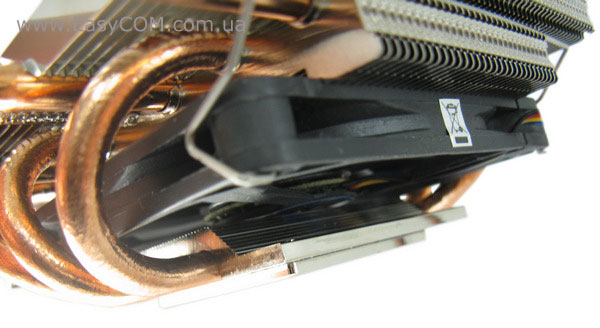

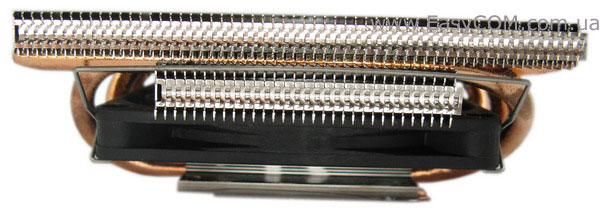

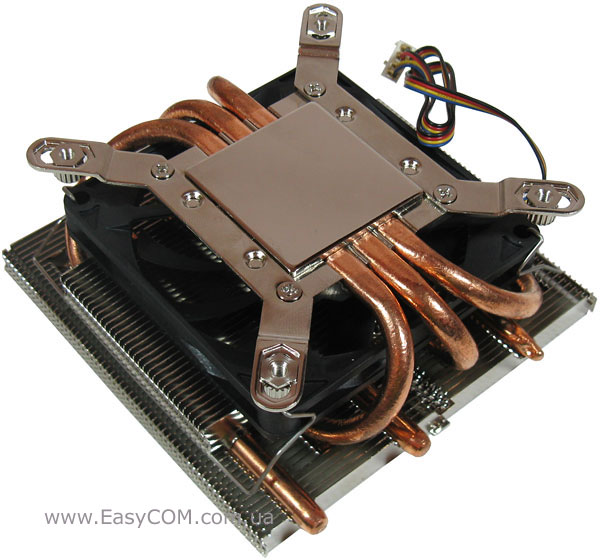

Основною відмінною рисою конструкції є розташування вентилятора під радіатором, а не над ним, як це прийнято в класичному виконанні подібних систем охолодження. Такий підхід, а також застосування фірмового вентилятора з профілем 10 мм, дозволили виробнику зменшити висоту кулера до 40 мм. Вентилятор встановлений за допомогою стандартних дротових скоб, але замінити його на іншій буде проблематично – стандартні моделі з 25 мм профілем не підійдуть – зазору між вентилятором і основою немає. До речі про основу, настав час розглянути конструкцію радіатора більш детально. І почнемо ми, за традицією, саме з огляду основи.

Scythe Kozuti

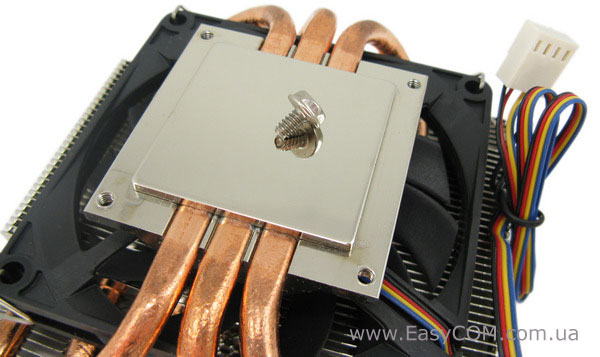

Якість обробки просто відмінна –майже дзеркальне полірування. Шар нікелю, яким покрита мідна основа Scythe Kozuti, забезпечить тривалий термін експлуатації, захищаючи мідь від корозії. Сама ж основа виконана з двох пластин – нижньої та верхньої. Нижня – абсолютно плоска і виконує роль первинного теплопередавача. Верхня пластина має фігурну форму і слугує кріпильною основною для інших елементів, зокрема для фіксації теплових трубок. Для цього в ній виконані спеціальні жолоби. Варто відзначити, що контакт верхньої пластини, нижньої і теплових трубок поліпшений припоєм, причому без жадібності з боку виробника. Це повинно забезпечити гарне відведення тепла вздовж трубок до радіаторних пластин.

Scythe Kozuti

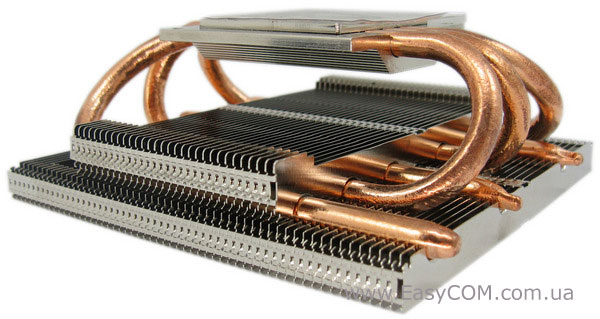

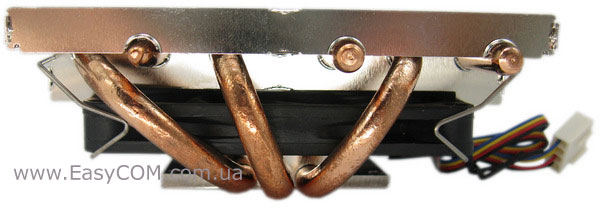

З основи виходять три мідні теплові трубки діаметром 6 мм. Трубки досить довгі та кожна з них описує не звичну літеру «U», а кільце. Саме тому на перший погляд може здатися, що теплових трубок не три, а шість.

Scythe Kozuti

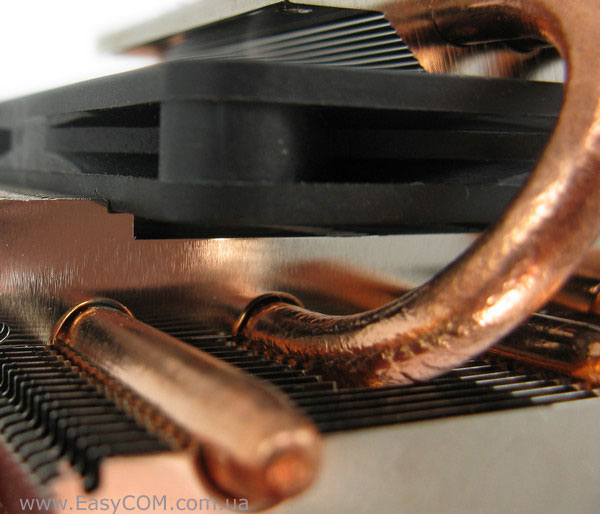

По центру радіатора розташована додаткова секція алюмінієвих пластин, яка «обхоплює» теплові трубки повністю. Інша ж частина теплових трубок охоплюється пластинами тільки на половину, що явно знижує загальну ефективність системи. Зазор між пластинами рівний приблизно 2 мм, що в принципі є оптимальним для системи охолодження таких скромних габаритів.

Scythe Kozuti

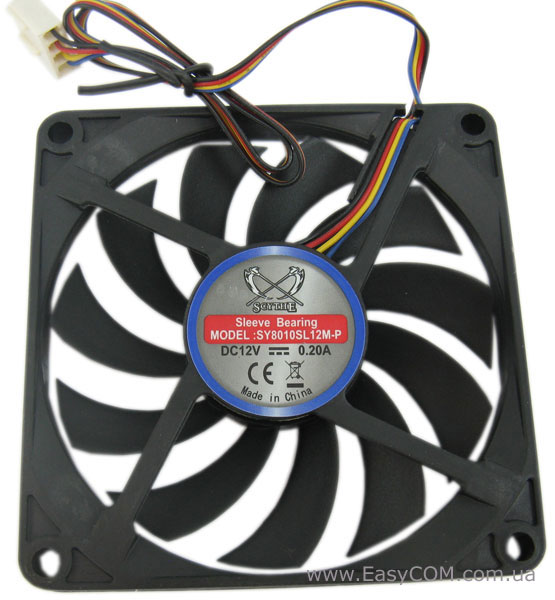

У якості активного елемента використовується низькопрофільний вентилятор Scythe SY8010SL12M-P з розмірами 80х10 мм, заснований на підшипнику ковзання. Ця модель підтримує PWM режим живлення з можливістю регулювання швидкості обертання від 80 (±30%) до 3300 (±10%) об/хв, при цьому повітряний потік повинен змінюватися від 6 CFM до 24,82 CFM, а рівень шуму від 8,2 до 32,5 дБа. Таку продуктивність складно порівнювати з ефективністю вентиляторів розмірами 120 мм, але враховуючи розміри системи охолодження і його конструкцію використання малоефективного вентилятора з середнім шумом, але з дуже компактними розмірами, можна вважати доречним.
