Огляд і тестування процесорної системи охолодження Scythe Katana 4

26-09-2012

Шанувальники високоякісних елементів ПК знають японську компанію Scythe як виробника високоефективних кулерів. Katana – одна з самих старих серій систем охолодження від Scythe, ключовим елементом дизайну якої завжди був нахилений радіатор. На виставці CeBIT 2011, що проходила в Ганновері, вперше відбулася публічна демонстрація четвертого покоління Katana, яка, як і попередні, добре впізнавалася по характерному нахиленому радіатору.

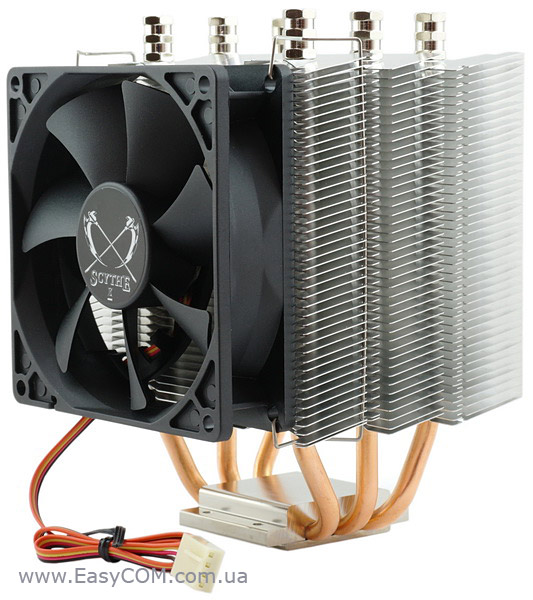

Scythe Katana 4

Сьогодні і у нас з'явилася можливість познайомиться з системою охолодження Scythe Katana 4. Враховуючи рекомендовану ціну 21 євро ( близько 32 доларів в укррозниці) і розміри, від Scythe Katana 4 не можна очікувати дуже високої продуктивності. Але нам ще треба з'ясувати, на що насправді здатен даний кулер.

Специфікація

Виробник і модель

Scythe Katana 4 (SCKTN-4000)

Підтримка процесорних роз’ємів

AMD 754/939/940/AM2/AM2+/AM3/AM3+/FM1

Intel LGA 775/LGA 1156/LGA 1155/LGA 1366/LGA 2011

Теплові трубки

Три мідні теплові трубки діаметром 6 мм

Матеріал радіатора

Мідні трубки, алюмінієві пластини

Розмір, мм

100 х 102,5 х 143

Вага, г

480

Термоінтерфейс

термопаста в пакетику

Напруга живлення вентиляторів, В

12

Швидкість обертання вентилятора, об/хв

300 -2500

Повітряний потік, м3/год

12 - 95 (6,7 – 55,55 CFM)

Рівень шуму, дБ

7,2 – 31,07

Статичний тиск, мм вод ст.

0,75 – 2,29 (7,35 – 22,46 Па)

Тип підшипника

підшипник ковзання (sleeve bearing)

Роз’єм

4-контактний

Розміри вентилятора, мм

92 х 92 х 25

Сайт виробника

http://www.scythe-eu.com/ru/

страница продукта

Цікавим моментом у специфікації можна назвати підтримку великої кількості роз’ємів, що характерно далеко не всім рішенням на ринку. Мова іде як про дуже застарілі роз’єми, такі як 754, 939 і 940 від AMD, так і про нові, значно більш актуальні – AM3+ і FM1 від AMD і LGA1155 і LGA2011 від Intel.

Упаковка і комплектація

Scythe Katana 4 box

Упаковка виконана з картону і оформлена, з використанням досить яскравих кольорів. Серед головного на лицьовій стороні виділена підтримка всіх актуальних на сьогоднішній день роз’ємів (AM3+, FM1, LGA1155, LGA2011), оскільки переважно вони використовуються в нових комп'ютерах.

Scythe Katana 4 box

Scythe Katana 4 box

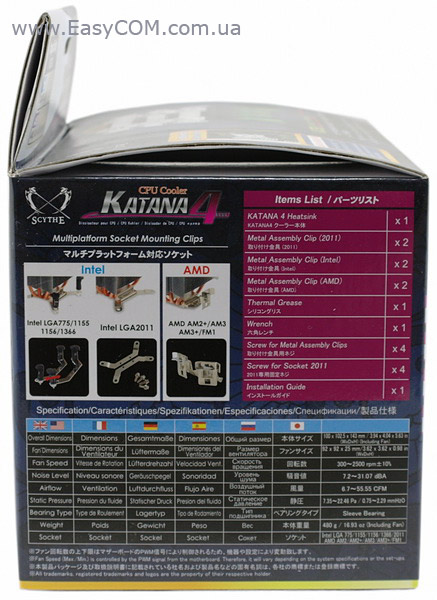

На одній з бічних стінок бачимо перелік присутніх у комплектації кріплень для різних роз’ємів. Всього є три види кріплень: для AMD, для Intel LGA2011 і для інших підтримуваних роз’ємів Intel. Крім цього, бічні сторони несуть коротку специфікацію і короткі відомості по встановленні системи охолодження на плати з різними роз’ємами.

Scythe Katana 4 box

Тильна сторона містить умови гарантійного обслуговування, а також контактну інформацію про техпідтримку. Традиційно для продукції Scythe, інформація присутня на англійській, французькій, німецькій, іспанській, російській і японській мовах, інформуючи нас про найбільш пріоритетні ринки компанії. Сама ж система охолодження виготовлена в Тайвані.

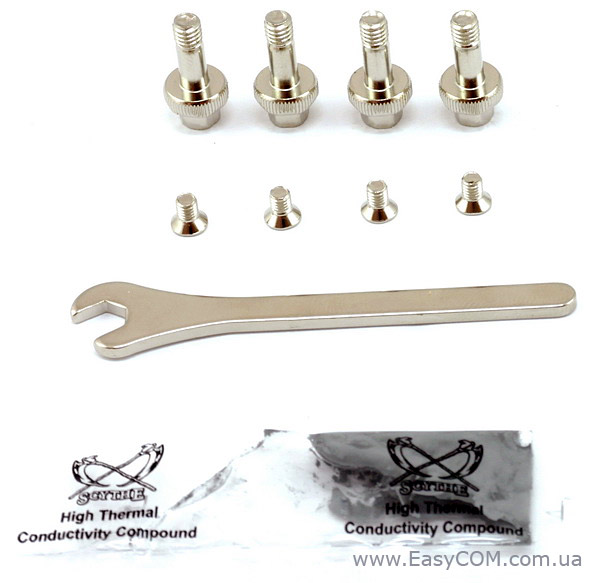

Комплектації Scythe Katana 4 цілком достатньо для встановлення системи охолодження на кожну з підтримуваних платформ:

  • власне сама система охолодження, що складається з радіатора, вентилятора і двох скоб для його встановлення;

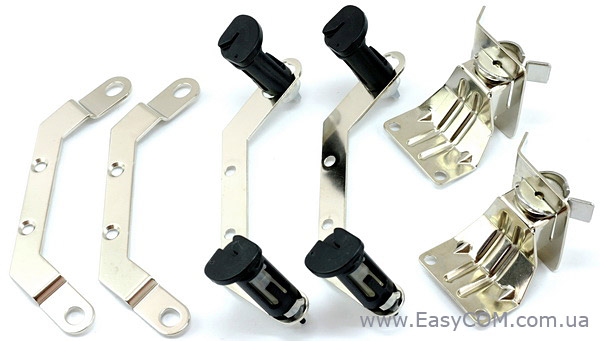

  • 3 пари металевих кріплень для різних типів роз’ємів;
  • набір гвинтів;
  • посібник з встановлення;
  • пакетик з термопастою;
  • ключ.

Зовнішній вигляд і конструкція

Scythe Katana 4

Scythe Katana 4

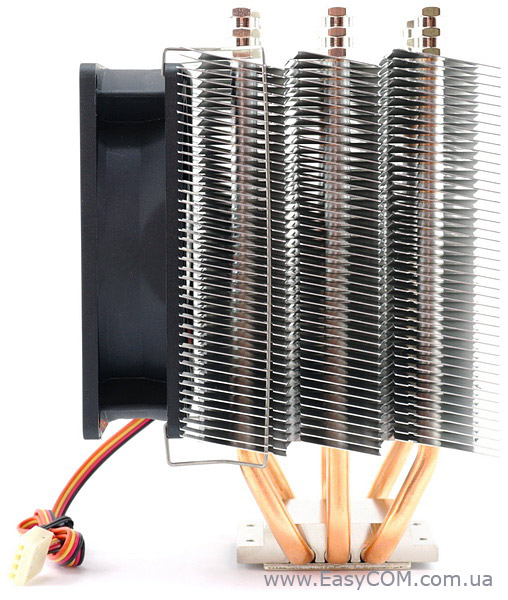

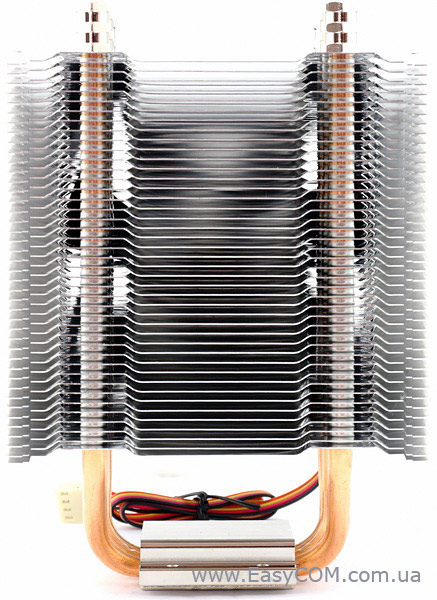

Фірмова риса лінійки Katana – коса сітка радіатора, обрані неспроста. A.T.F.S. (Aero Tuning Fin Structure) – саме таку назву одержала конструкція радіатора. Її особливість – наявність отворів для проникнення повітря, які направляють повітряний потік у потрібному напрямку, тим самим підвищуючи ефективність роботи системи охолодження.

Scythe Katana 4

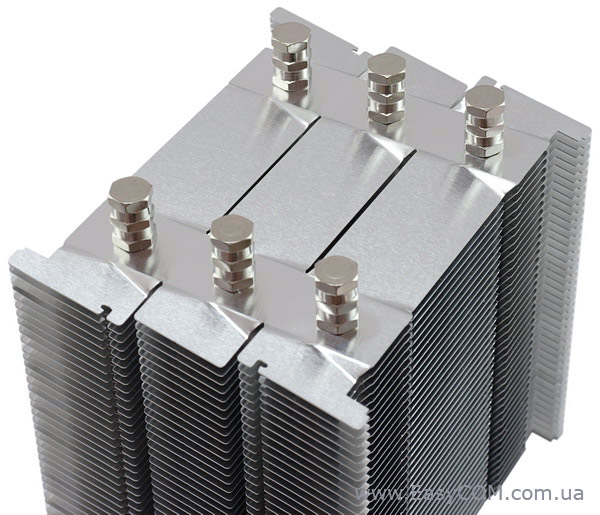

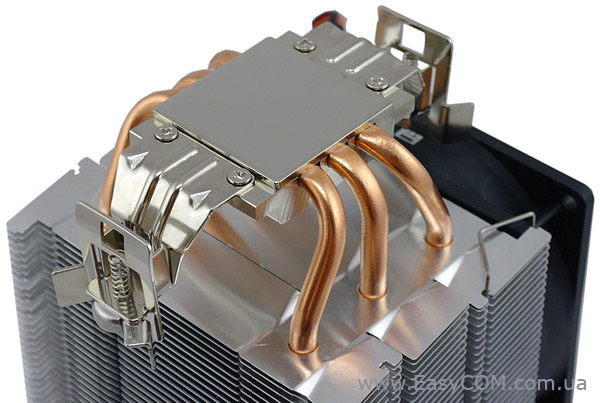

Компанія Scythe подбала про те, щоб її продукція була завжди пізнавана, незалежно від того, про продукт якого класу іде мов. І справа не тільки у двох перехрещених косах, зображених на вентиляторі (Scythe переводиться з англійського як «коса»). Фамільні риси компанії, замічені раніше в інших процесорних системах охолодження, характерні і для Katana 4. Радіатор, що складається з декількох секцій, не пропаяні мідні 6 мм теплові трубки, покрита нікелем основа радіатора, характерні скоби для кріплення і високі шестикутні ковпачки з обох кінців мідних трубок – все вказує на те, що перед нами саме представник продуктової лінійки Scythe.

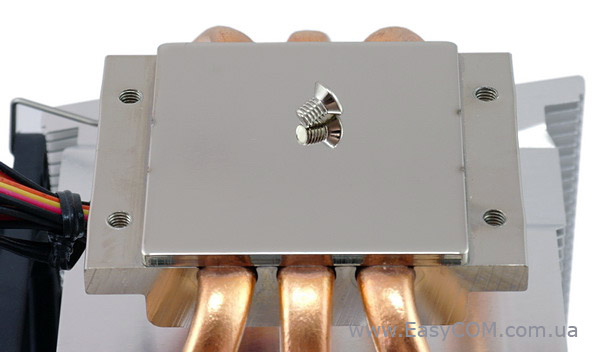

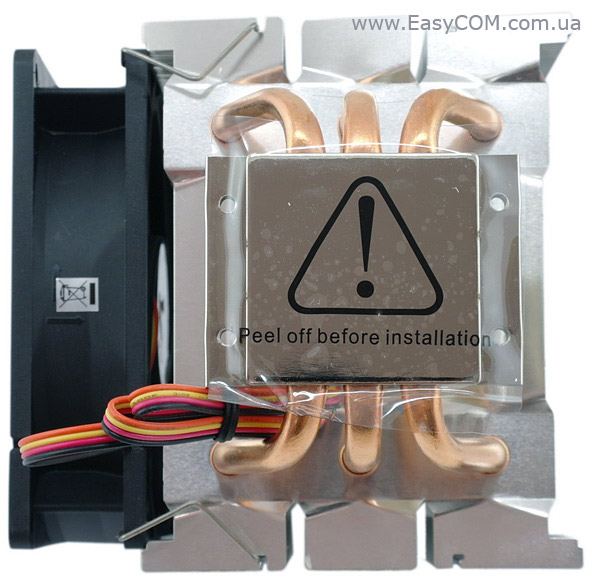

Як і у старших моделях, під захисною плівкою ховається добре відполірована основа радіатора, завдяки чому забезпечена відмінна передача тепла від процесора до радіатора.

Scythe Katana 4

Scythe Katana 4

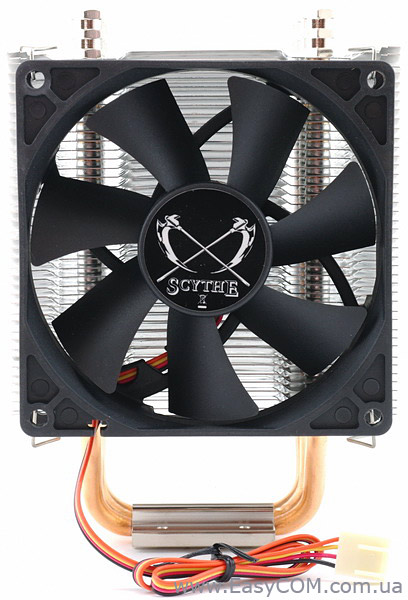

Вентилятор Scythe Slip Stream 92 PWM (SY9225SL12M-P), що є складовою системи охолодження, має досить великий діапазон регулювання швидкості (300 – 2500 об/ хв) і повітряного потоку (12 – 95 м3/год). Вибір саме 92 мм вентилятора пов'язаний з розмірами радіатора системи охолодження. Оскільки такі вентилятори не настільки розповсюджені, як 120 мм, згодом йому важче буде знайти заміну. Крім цього, 120 мм вентилятор створює аналогічний потік повітря при меншій швидкості обертання лопатів і, як наслідок, створює менше шуму.

Scythe Katana 4

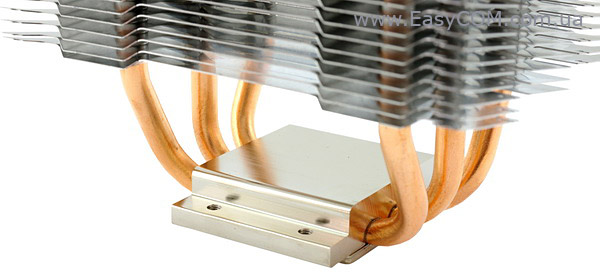

Як вже згадувалося раніше, характерною рисою процесорних кулерів від Scythe є покриття основи радіатора нікелем. Як відомо, мідь дуже добре проводить тепло, але і швидко окислюється. Саме щоб уникнути окиснення і здійснюють нікелювання та пайка мідних частин.

Процес встановлення

N.G.C.S. (New Generation Clip System) – так Scythe назвала кріплення, якими комплектується досліджуваний кулер. Вони забезпечують встановлення системи охолодження на всі актуальні роз’єми.

Як для процесорів Intel, так і для AMD встановлення Scythe Katana 4 не важко буде. У комплекті є інструкція з встановлення, а також з сайту Scythe можна завантажити посібник з встановлення системи охолодження.

Для материнських платах з роз’ємами LGA 775/LGA 1156/LGA 1155/LGA 1366 використовується кріплення, дуже схоже на стандартне, застосовуване в боксових кулерах від Intel – пластмасові вертикальні фіксатори. Для всіх чотирьох роз’ємь призначено дві пластини, що є у комплекті, однак широкі отвори в них роблять кріплення універсальним.

Встановлений кулер може перекривати найближчі роз’єми оперативної пам'яті, а також буде перешкоджати встановленню модулів з високими радіаторами.

Для LGA 2011 кріплення складаються з двох кронштейнів, які фіксують систему охолодження на материнській платі за допомогою гвинтів, що є у комплекті.

Scythe Katana 4

Scythe Katana 4

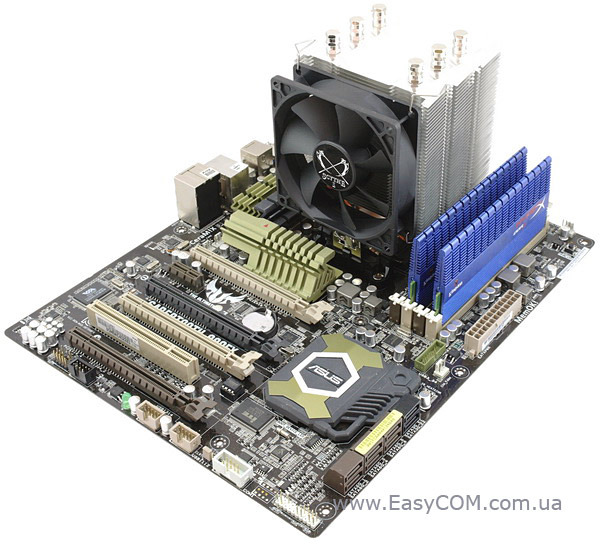

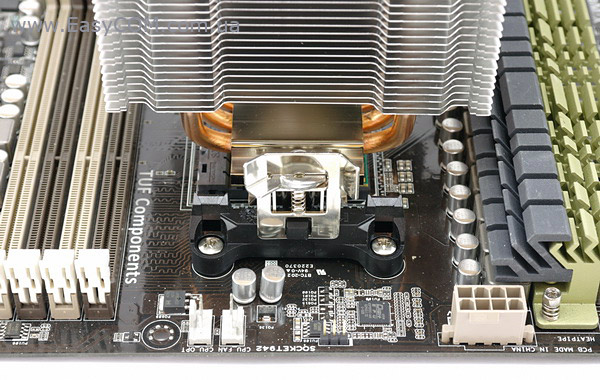

Кріплення для платформ AMD відрізняється від Intel, але все-таки і його виконати не буде важко. Для фіксування кулера достатньо пересунути ключі на кріпленнях проти годинникової стрілки.

Scythe Katana 4

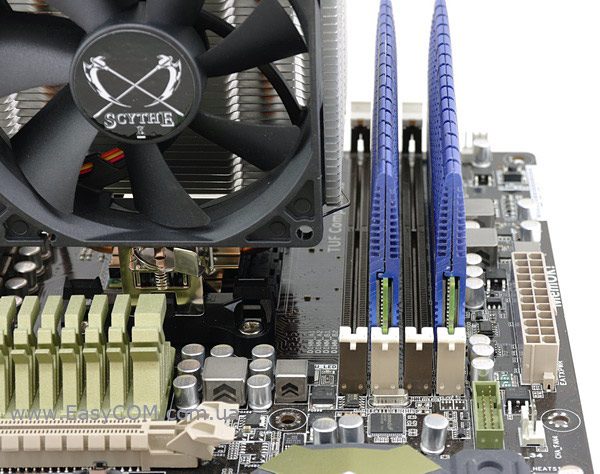

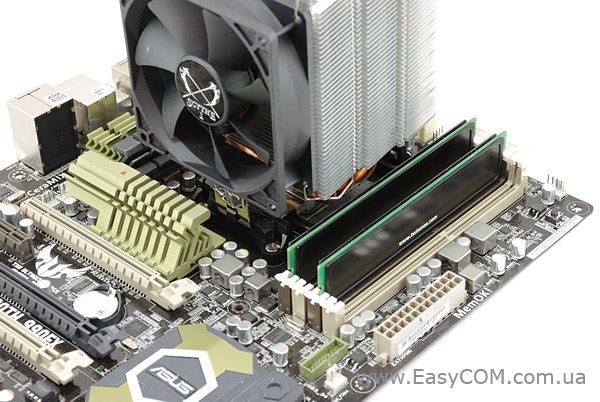

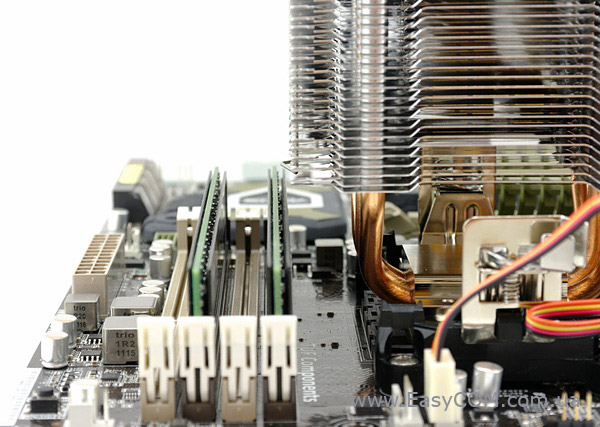

У платформах AMD при використанні модулів оперативної пам'яті з високими радіаторами, буде заблокований найближчий до процесора слот, тому що буде заважати скоба кріплення вентилятора.

Scythe Katana 4

Scythe Katana 4

Модулі з низькими радіаторами або зовсім без них можна буде використовувати без особливих утруднень, хіба що при заміні потрібно знімати скобу вентилятора системи охолодження.

Scythe Katana 4

Після кріплення системи охолодження, вентилятор слід підключити до 4 контактного роз’єму живлення процесорного кулера.

Тестування

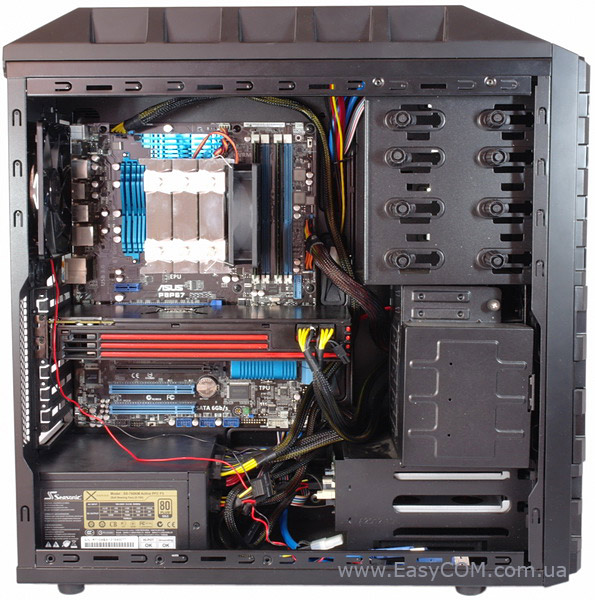

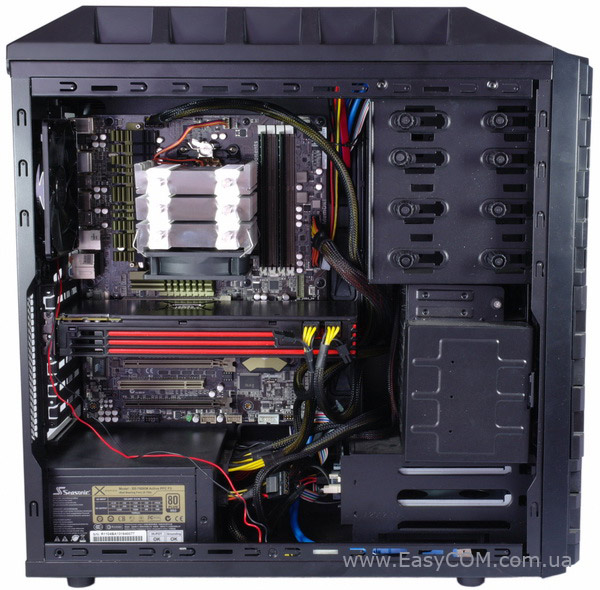

Для тестування процесорної системи охолодження використане наступне обладнання:

Процесори

AMD Phenom II X6 1100T (AM3+, 3,3 Ггц, L3 6 МБ)

Intel Core i5-2500K @4,5 Ггц, 1,44 В (LGA1155, 3,3 ГГц, L3 6 МБ)

Материнські плати

ASUS SABERTOOTH 990FX (AMD 990FX, sam3+, DDR3, ATX)

ASUS P8P67 (Intel P67, LGA1155, DDR3, ATX)

Оперативна пам'ять

2х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Відеокарта

AMD Radeon HD 6950 2 ГБ GDDR5

 Жорсткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Блок живлення

Seasonic X-760 (SS-760KM), 120 мм fan

Корпус

Enermax Hoplite ECA 3220, 2x 120 мм fan

Термопаста

akasa AK-460 pro-grade (3.3 W/mk, -45 - 200 °C)

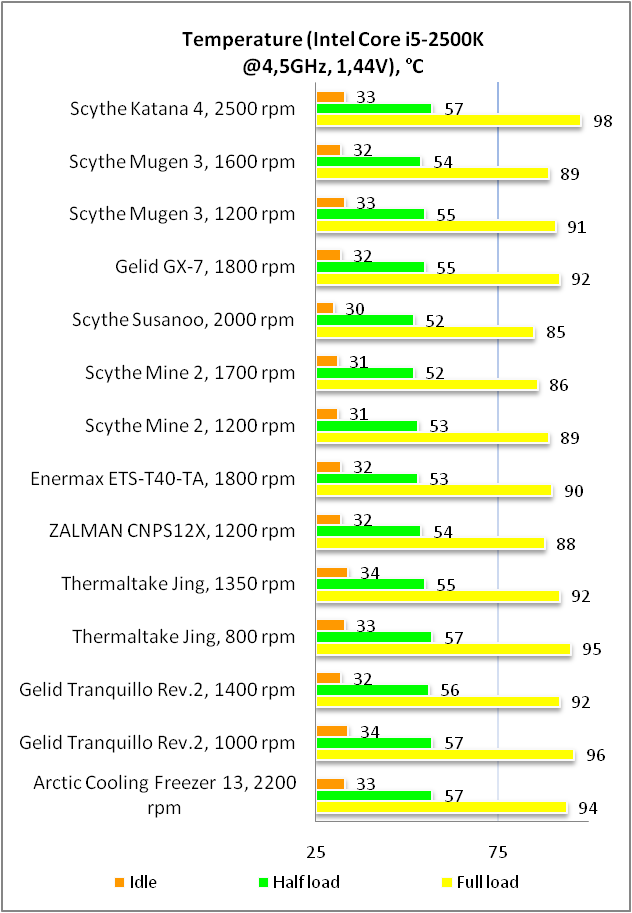

Scythe Katana 4 test

Scythe Katana 4 test

Тестування показує досить гарні температурні показники, як у випадку з AMD Phenom II X6 1100T, так і у випадку з розігнаним процесором Intel Core i5-2500K. Мова іде про режим роботи з максимальною продуктивністю вентилятора. На менших обертах потік повітря значно нижче, відповідно і охолодження не настільки ефективне. При низьких обертах Scythe Katana 4 найкраще використовувати для невеликого розгону або в якості заміни боксової системи охолодження.

Що стосується шуму, то між мінімальною і максимальною швидкістю вентилятора спостерігається досить велика різниця. Якщо при напрузі 6 В і відповідно швидкості вентилятора в 1150 об/хв систему охолодження майже не чути, то при 9 В (1900 об/хв) з'являється деякий звуковий фон, а при 12 В (2500 об/хв) шум можна охарактеризувати як середній.

Scythe Katana 4 test

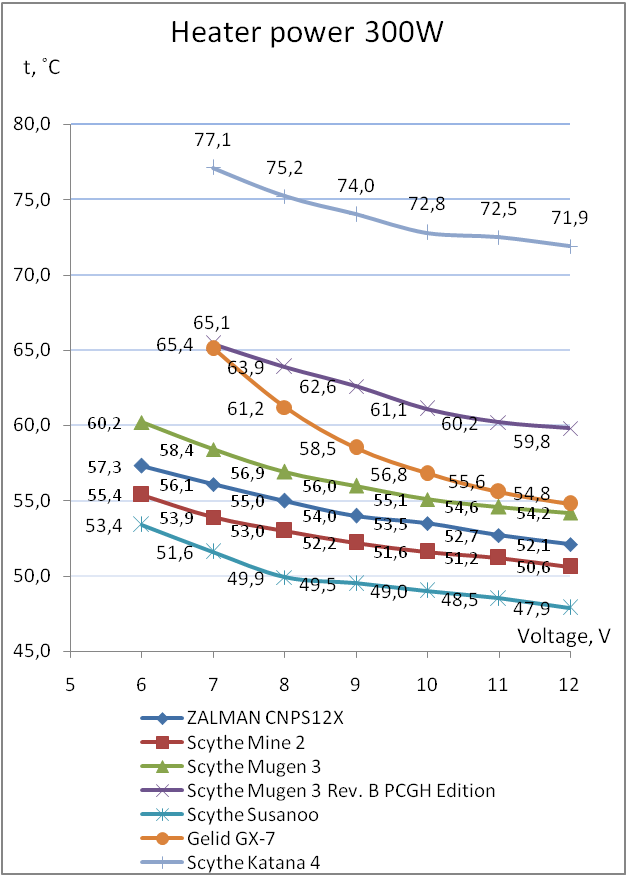

У тесті з використанням нагрівального елемента потужністю 300 Вт досліджуваного кулера приємно здивувала. Він не просто зумів впоратися з розсіюванням тепла, а і зробив це вже при напрузі живлення вентилятора 7 В ( при 1400 об/ хв) з максимальних 12 В. Однак конкурувати з більш дорогими і габаритними системами охолодження він не в змозі.

Висновки

Знайомство з новою версією Katana від Scythe підтверджує репутацію серії – гідний рівень охолодження при невисокій вартості. При максимальних обертах вентилятора кулер Scythe Katana 4 показав гарні результати, порівнянні з більш продуктивними системами охолодження, більш габаритні вентилятори яких працюють на менших обертах. Втім, максимальна частота обертання 92 мм вентилятора Scythe Katana 4супроводжується і середнім рівнем шуму, що потрібно враховувати при покупці. Якщо ж використовувати протестовану систему охолодження на мінімальних або середніх частотах обертання вентилятора, вона буде працювати тихо, але куди менш ефективно, хоча для не самих потужних процесорів без розгону і такої ефективності буде достатньо.

Також важливо відзначити, що для багатьох, найімовірніше, буде мати значення просте кріплення, багато в чому схоже на «боксові» рішення. Такі кріплення без упорної пластини допомогли спростити конструкцію і трохи знизити вартість, але і їх повністю достатньо для легкого кулера Scythe Katana 4.

Переваги:

  • досить гарні можливості охолодження на максимальних обертах вентилятора;
  • низький рівень шуму на мінімальних і середніх обертах;
  • нікельована основа радіатора;
  • просте встановлення;
  • сумісність з усіма найпоширенішими платформами.

Особливості

  • імовірне блокування декількох найбільш близько розташованих слотів для оперативної пам'яті.

Недоліки:

  • середній шум на високих обертах вентилятора.


Автор: Олесь Пахолок
Переклад:
Анна Смірнова

Висловлюємо подяку компанії SerOl Distribution, офіційному дистриб'ютору продукції Scythe Co. Ltd, за наданий для тестування кулер.

Висловлюємо подяку компаніям AMD, ASUS, Enermax, Intel, Sea Sonic і TwinMOS за надане для тестового стенда обладнання.
