Огляд кулера Noctua NH-U9B

Компанія Noctua за досить короткий період зробила свій бренд популярним на території Європи, і це при тому, що асортимент у компанії зовсім невеликий. У сумі можна нарахувати три процесорних кулера, три вентилятори та систему охолодження чіпсета, але всі ці продукти отримані в результаті серйозної роботи та доведення до досконалості моделей, що випускалися раніше. Так процесорна система охолодження Noctua NH-U9B, що ми протестуємо та розглянемо сьогодні, вийшла в результаті модернізації кулера Noctua NH-U9F. У чому саме полягає вдосконалення, можна буде довідатися в цьому огляді.

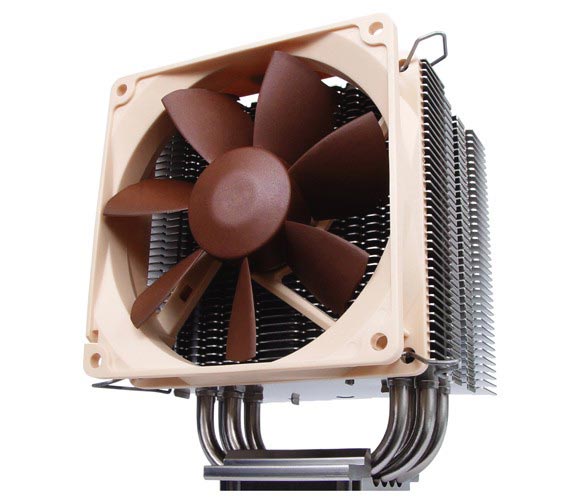

Noctua NH-U9B

Повна специфікація Noctua NH-U9B:

Модель

Noctua NH-U9B

Підтримка процесорних роз’ємів

Intel LGA 775, LGA1366, AM2, AM2+ & AMD K8 (754, 939, 940 опціонально)

Матеріал радіатора

Мідна основа + алюмінієві пластини + мідні теплові трубки

Розміри радіатора, мм

125 х 95 x 70

Розміри вентилятора, мм

92 x 92 x 25

Напруга, В

12

Струм, А

0,11

Споживана потужність, Вт

1,32

Швидкість обертання вентилятора, об/хв

1000~1600

Повітряний потік, м3/год

64,3 (37,85 CFM)

Повітряний потік з L.N.A., м3/год

52,6 (31 CFM)

Повітряний потік з U.L.N.A., м3/год

41,1 (24,2 CFM)

Рівень шуму, дБ

7,9*~17,6

Тип підшипника

гідродинамічний SSO

Роз’єми живлення

3-контактний

Ресурс, годин

150 000

Термоінтерфейс

NT-H1

Додатково

Перехідники живлення L.N.A. і U.L.N.A.

Вага (без вентилятора), г

460

Вага (з вентилятором), г

550

Сайт виробника

http://www.noctua.at/

* екстрапольовані значення

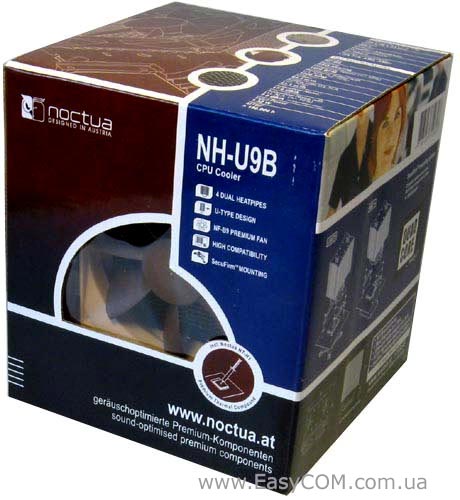

Упаковка продукту Noctua, як завжди, виконана дуже змістовно і тому її складно описати двома словами. На лицьовій стороні коробки присутнє «вікно», через яке видно вентилятор Noctua NF-B9. Тут наведені основні переваги кулера Noctua NH-U9B і підкреслюється наявність у комплекті нового термоінтерфейсу Noctua NT-H1.

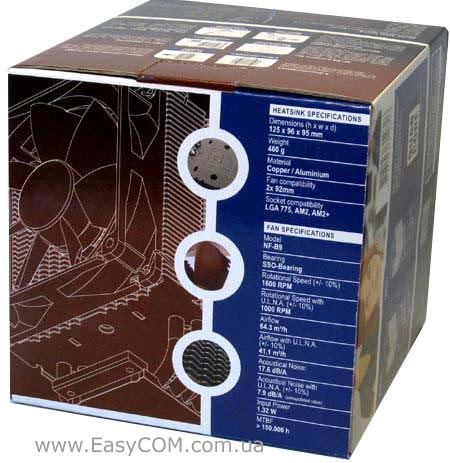

На звороті упаковки маємо короткий опис основних переваг кулера Noctua NH-U9B, а саме баштовий тип конструкції системи охолодження на чотирьох теплових трубках, вентилятор Noctua NF-B9 на гідродинамічному підшипнику SSO з крильчаткою унікального типу, новий більш зручний тип кріплення і компактні розміри.

Noctua NH-U9B

На верхній стороні упаковки майже в повному вигляді наведена специфікація кулера Noctua NF-B9.

Крім того, відзначимо, що на упаковці є коротка характеристика кулера російською мовою.

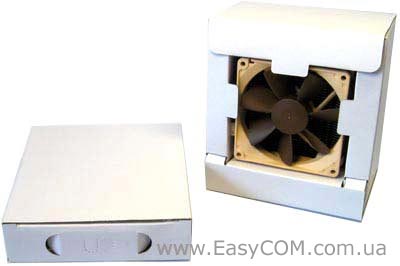

Радіатор з вентилятором надійно зафіксовані в одному картонному блоці, а компоненти комплектації зібрані в окремому картонному пакеті.

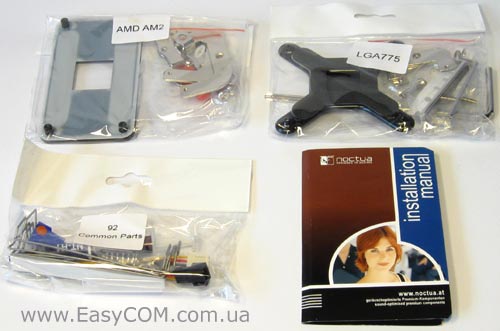

Кулер Noctua NF-B9 має кріплення, призначені тільки для встановлення на найбільш актуальні сьогодні процесорні роз’єми: Intel Socket LGA 775 і AMD AM2 & AM2+. Крім того, опціонально система охолодження може комплектуватися кріпленням до платформ AMD K8 (754, 939, 940) і Intel LGA1366. Всі компоненти дуже обережно розкладені в підписані пакети.

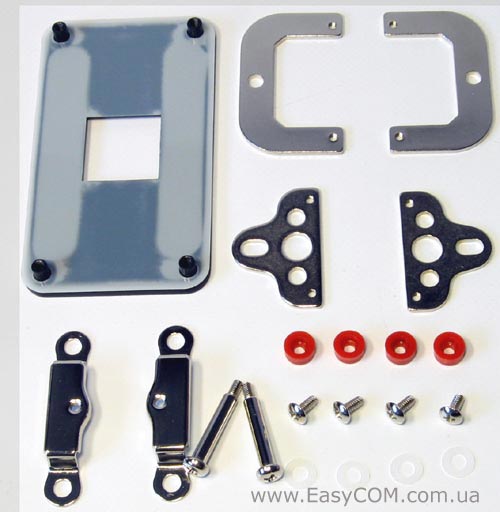

 У пакеті позначеному «AMD AM2» знаходилися: упорна пластина з щільною діелектричною прокладкою; дві металеві рамки, які прикручуються до основи; дві рамки для встановлення на материнську плату; два довгих гвинти; чотири коротких гвинти; чотири пластикові шайби і чотири пластикові прокладки.

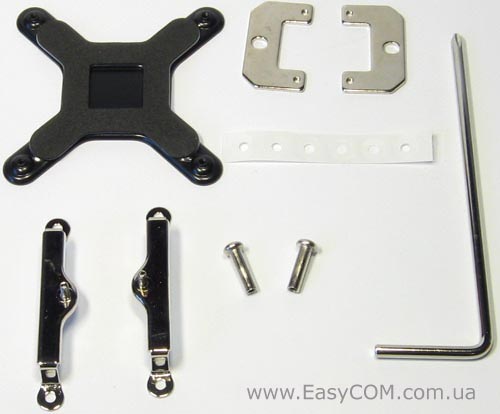

У пакеті позначеному «LGA 775» знаходилися: упорна пластина з м'якою прокладкою; дві металеві рамки, які прикручуються до основи; дві рамки для встановлення на материнську плату, два гвинти з внутрішнім різьбленням; комплект прокладок, що клеяться, і викрутка.

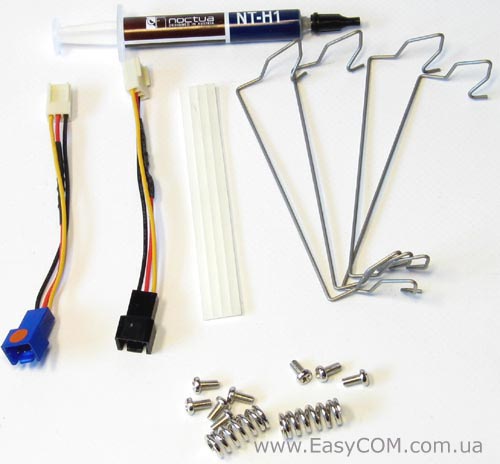

В другому пакеті маємо: чотири дротові скоби для встановлення вентилятора; чотири довгі смужки, що клеяться, які передбачається використовувати як антивібраційні прокладки між радіатором і вентилятором; неповний тюбик термопасти NT-H1; перехідники L.N.A. і U.L.N.A., що зменшують швидкість обертання вентилятора, дві пружини та вісім гвинтів.

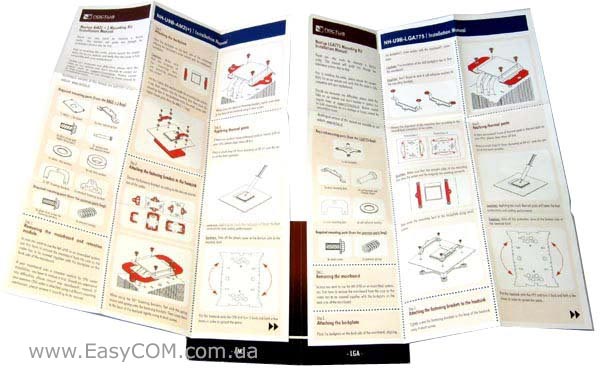

Інструкція з встановлення дуже просто трансформується з маленької книжечки у два великих склеєних аркуші, на яких у всіх деталях поетапно показаний процес інсталяції кулера на материнську плату.

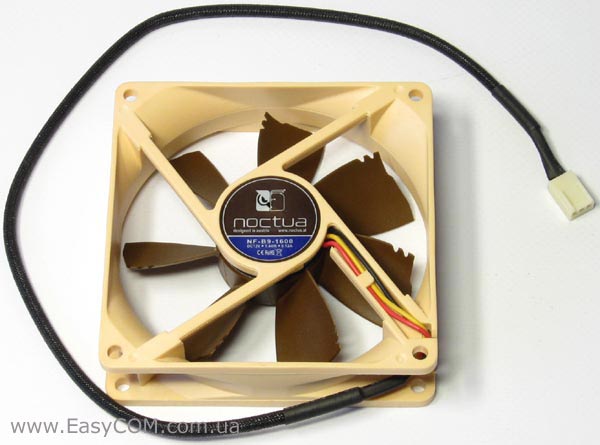

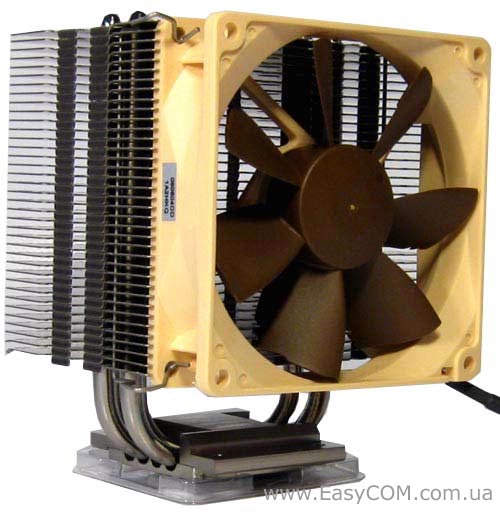

Активним елементом системи охолодження Noctua NH-U9B є високотехнологічний 92 мм вентилятор Noctua NF-B9, що ми мали можливість протестувати раніше окремо. Результати тестів цього вентилятора, а також повний опис конструктивних особливостей і технічних характеристик, можна знайти там же.

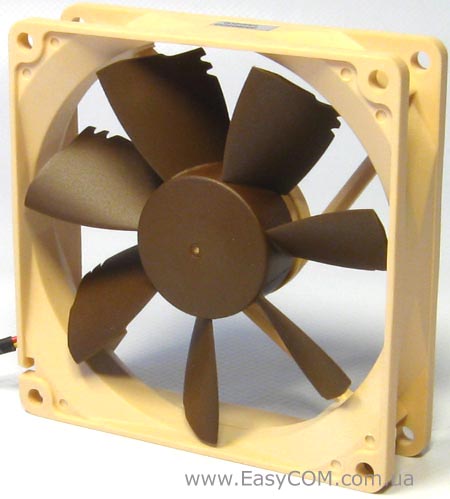

Якщо казати коротко, то вентилятор Noctua NF-B9 виділяється, насамперед, крильчаткою з лопатями на які зроблені вирізи за технологією поділу вогнищ утворення вихрових потоків Vortex-Control Notches, що робить створюваний шум менш дратівливим для слуху. Також безумовними плюсами вентилятора є гідродинамічний SSO підшипник на магнітному підвісі з величезним ресурсом в 150 тис. годин і привід з плавною комутацією  полюсів катушок Smooth Commutation Drive (SCD). Вентилятор Noctua NF-B9 живиться від 3-контактного роз’єму, що не підтримує режим PWM. Відзначимо, що його проводи завбачливо приховані в чохол.

Максимальна швидкість вентилятора Noctua NF-B9 становить 1600 об/хв, при цьому повітряний потік досягає величини 37,85 CFM, статичний тиск 1,61 мм. вод. ст., а рівень шуму тільки 17,6 дБ. Ще сильніше зменшити рівень шуму вентилятора можна за рахунок підключення його через понижувальні перехідники L.N.A. (1300 про/хв) і U.L.N.A. (1000 про/хв). Наслідком зниження швидкості обертання стане і падіння продуктивності, а наскільки воно помітне, можна буде зрозуміти, ознайомившись з результатами тестів.

Характеристика вентилятора при підключенні через перехідники, що зменшують швидкість обертання:



Без

L.N.A

U.L.N.A.

Швидкість обертання вентилятора, об/хв

1600

1300

1000

Потік повітря, м3/год

64,3

52,6

41,1

Рівень шуму, дБ

17,6

13,1

7,9*

 * екстрапольовані значення

Noctua NH-U9B

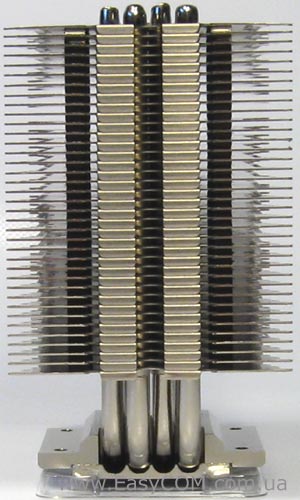

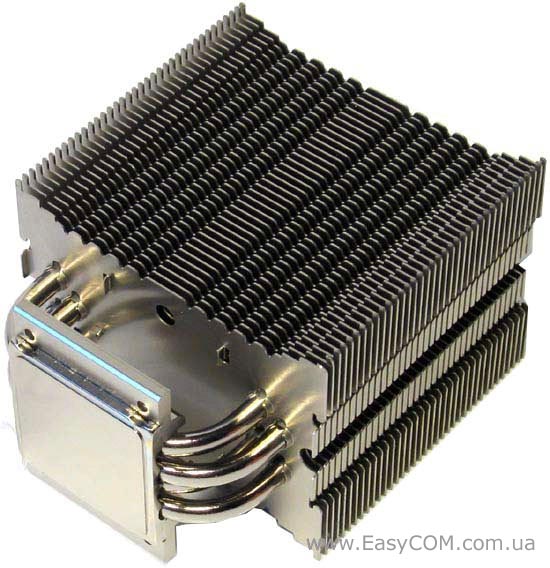

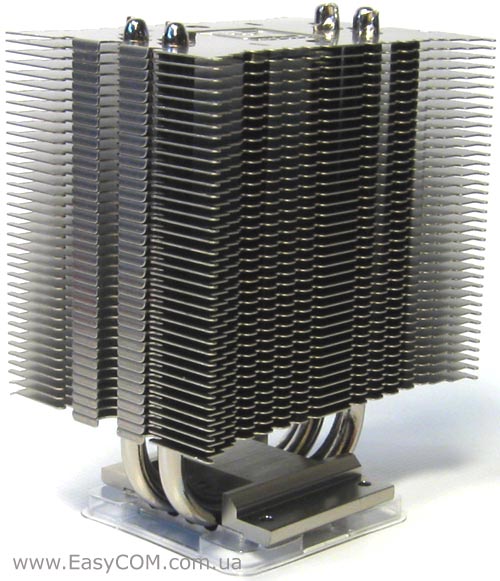

Радіатор Noctua NH-U9B має звичну баштову конструкцію. Теплових трубок всього чотири, вони мають U-подібну форму, а їх діаметр становить 6 мм.

Алюмінієві пластини товщиною в 0,5 мм, зібрані в один пакет висотою 88 мм з зазором 1,75 мм.

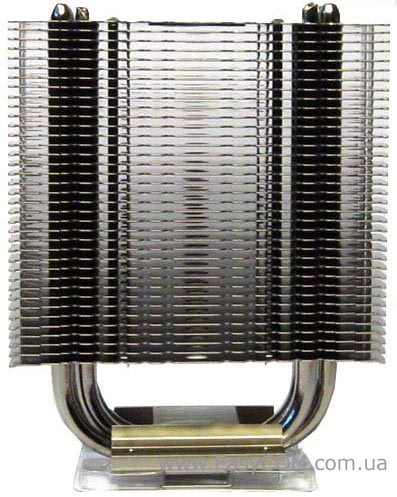

З бічних сторін кулера Noctua NH-U9B пластини частково підігнуті, за рахунок цього повітряний потік буде менше розсіюватися в боки. Вага одного тільки радіатора становить 460 г.

Noctua NH-U9B

Форма алюмінієвих пластин на Noctua NH-U9B залишилася такою ж, як і на попередній моделі Noctua NH-U9F. У всіх пластинах радіатора Noctua NH-U9B є конвекційні отвори. Обидві бічні сторони пластин виконані з урахуванням встановлення вентилятора. По кутах пластин зроблені спеціальні «бортики», які будуть «фіксувати» положення вентилятора, і «сходи» для щільного контакту вентилятора з радіатором через антивібраційну прокладку. Вся ж внутрішня частина краю пластин виконана хвилеподібно з урахуванням акустичної оптимізації повітряного потоку.

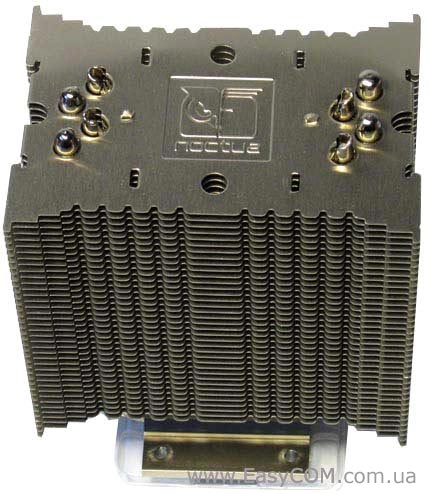

Зверху кулер Noctua NH-U9B має помітне стиснння логотипу компанії «Noctua» і отвір для довгої викрутки, що маємо в комплекті.

Контакт теплових трубок з алюмінієвими ребрами кулера Noctua NH-U9B надійно пропаяний. На відміну від попередника Noctua NH-U9F, теплові трубки і нижня частина основи на нинішній моделі нікельовані.

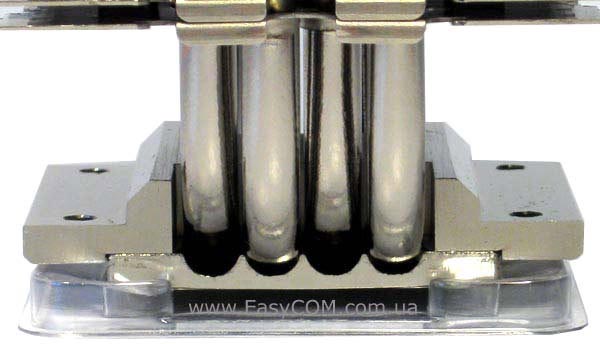

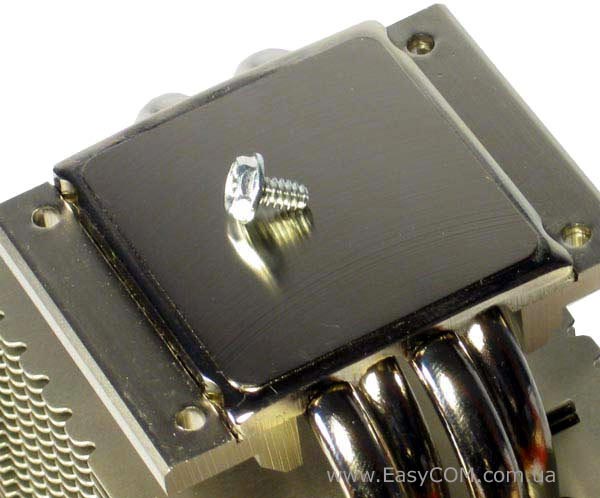

У нижній частині основи для кращого контакту з тепловими трубками зроблені напівкруглі канали. Верхня частина основи кулера Noctua NH-U9B, слугує в основному для кріплення, тому вона виконана з більш легкосплавного металу. Щоб поверхня основи випадково не подряпалася під час транспортування, вона завбачливо закрита кришкою.

Поверхня основи кулера Noctua NH-U9B оброблена дуже добре, але на ньому все ще можна роздивитися деякі сліди обробки.

Noctua NH-U9B

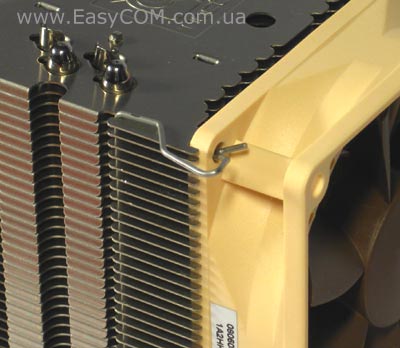

Кріплення вентиляторів здійснюється за допомогою скоб. Оскільки скоба захоплює ближній монтажний отвір на корпусі вентилятора, то профіль встановлюваного 92 мм вентилятора не має значення.

 Виконати процедуру встановлення вентилятора, після деякого «тренування» можна буде досить просто та швидко.

Схема встановлення на материнську плату показана, як на упаковці, так і в інструкції. Процес встановлення кулера Noctua NH-U9B на платформи LGA 775 і AM2 дуже схожий, але вимагає використання різних кріпильних деталей. Спочатку на материнській платі за допомогою упорної пластини потрібно змонтувати металеві рамки, підклавши під них діелектричні прокладки.

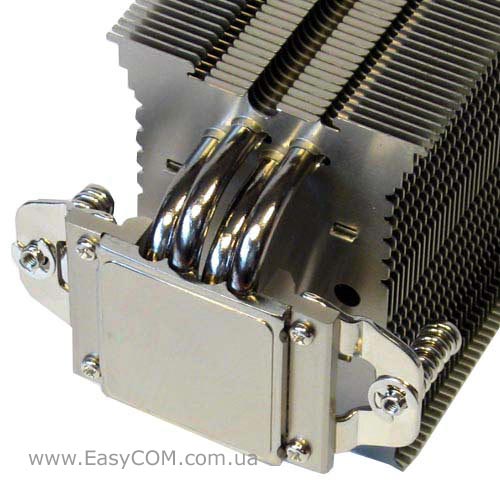

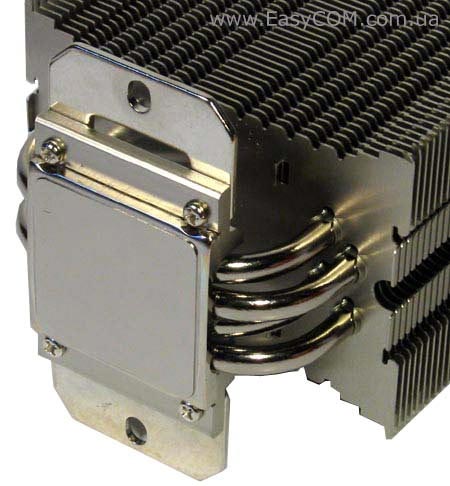

До основи кулера Noctua NH-U9B потрібно прикрутити дві відповідні платформи рамки. При цьому, завдяки наявності двох різних типів рамок, кулер Noctua NH-U9B можна обертати на 90º, досягаючи потрібного позиціонування в корпусі.

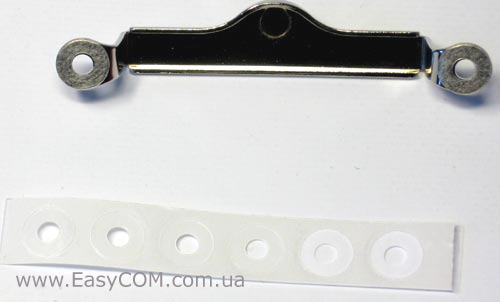

Зайва метушня з демпферами повинна зникнути завдяки застосуванню діелектричних прокладок, що клеяться на металеві рамки.

Крім того, процес встановлення кулера Noctua NH-U9B став зручніше, у порівнянні з моделлю попереднього покоління, внаслідок використання гвинтів з внутрішнім різьбленням.

Noctua NH-U9B

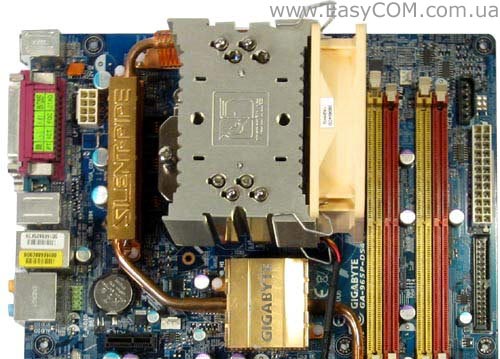

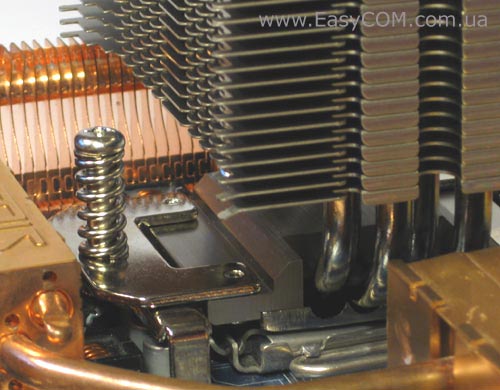

Розміри кулера Noctua NH-U9B невеликі, тому проблем з встановленням на материнські плати з габаритними радіаторами виникнути не повинно. Як підкреслює сам виробник, його невисокий кулер можна просто поміститися в компактний корпус домашнього кінотеатру.

Разом з кулером Noctua NH-U9B на тестування до нас потрапив комплект кріплення для Socket 1366, що підходить абсолютно для всіх моделей процесорних систем охолодження компанії Noctua. Оскільки в нашому розпорядженні на момент тестування ще не було цієї платформи, то ми змогли лише ближче розглянути деталі кріплення.

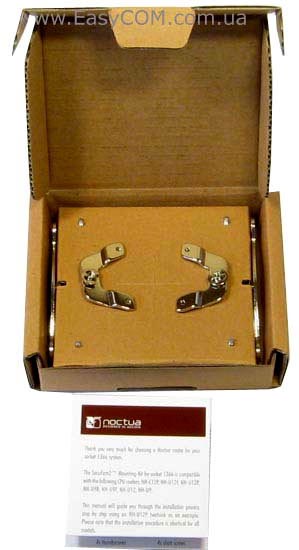

Всі компоненти кріплення LGA1366 SecuFirm2 Mounting-Kit разом з інструкцією поміщаються в маленьку картонну коробку, на якій відсутні будь-які написи.

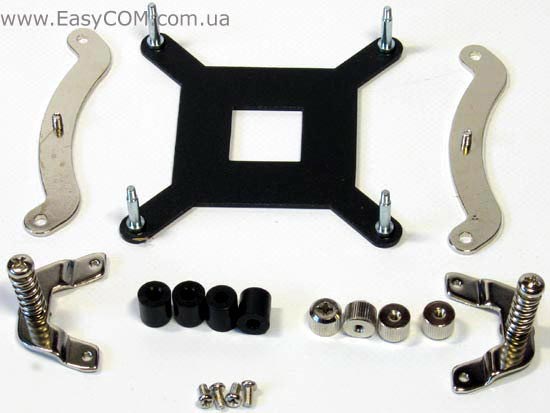

Додатковий Mounting-Kit до Socket 1366 має:

  • упорну пластину;
  • дві металеві рамки для встановлення на материнську плату;
  • дві металеві рамки з пружними гвинтами, які прикручуються до основи кулера;
  • чотири підставки;
  • чотири ручні гайки;
  • чотири гвинти;
  • інструкцію.

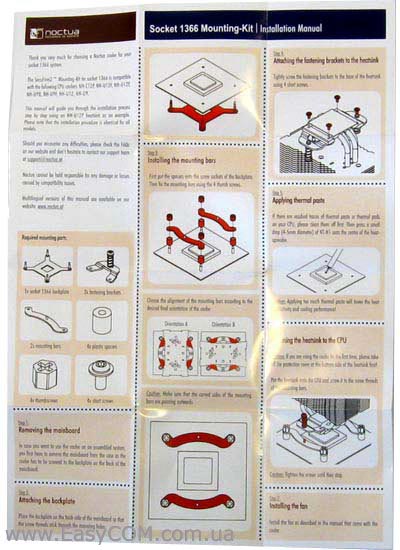

Інструкція має повний опис етапів встановлення системи охолодження на нові процесорні роз’єми. Як бачимо, сам процес встановлення на Socket 1366 не сильно відрізняється від LGA 775, навіть у чомусь трохи спрощений. Звичайно, на вигляд це дріб'язки, проте всеодно приємно. По-перше, для встановлення металевих рамок на материнську плату використовуються гайки, які можна закручувати як руками, так і викруткою.

По-друге, на рамках, які кріпляться до кулеру, вже заздалегідь змонтовані пружні гвинти. Так що прагнення компанії Noctua до полегшення встановлення її систем охолодження без втрати надійності одразу помітні.

Тестування
