Тестування кулера Noctua NH-U12P SE2

Зовсім нещодавно ми розглядали один із способів модернізації кулера за рахунок встановлення другого вентилятора на прикладі моделі Noctua NH-U9B SE2. Систему охолодження, яку ми протестуємо сьогодні, Noctua NH-U12P SE2 спіткнула така сама доля. Нова модель вийшла переважно завдяки доукомплектації ще одним 120 мм вентилятором Noctua NF-P12 добре знайомої баштової системи охолодження Noctua NH-U12P. Причому після цього, одновентиляторна модель Noctua NH-U12P була виключена з модельного ряду австрійської компанії. Таким чином, давайте розглянемо заміну досить популярного останнім часом кулера компанії Noctua.

Noctua NH-U12P SE2

Повна специфікація Noctua NH-U12P SE2:

Модель

Noctua NH-U12P SE2

Підтримка процесорних роз’ємів

Intel LGA1366, LGA1156, LGA775 & AMD AM2, AM2+, AM3

Матеріал радіатора

Мідна основа + алюмінієві пластини + мідні теплові трубки

Розміри радіатора, мм

158х126x71

Розміри кулера, мм

158х126х120 (95)

Розміри вентиляторів, мм

2x 120x120x25

Напруга, В

12

Швидкість обертання вентиляторів, об/хв

900~1300

Повітряний потік, м3/год

63,4~92,3

Рівень шуму, дБ

12,6~19,8

Споживана потужність, Вт

2х 1,08

Тип підшипника

гідродинамічний SSO

Роз’єми живлення

3-контактний

Ресурс, годин

150 000

Термоінтерфейс

NT-H1

Додатково

 Дві пари перехідників живлення U.L.N.A і L.N.A, що зменшують оберти
4х гвинта
1х викрутка
Перехідник на два роз’єми живлення
1х металевий значок

Вага ( без вентилятора), г

600

Вага (з одним і двома вентиляторами), г

770/940

Гарантія, років

6

Сайт виробника

http://www.noctua.at/

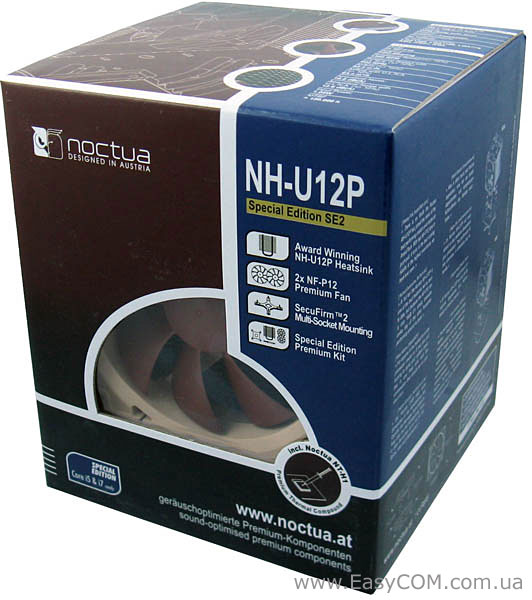

Упаковка нового кулера Noctua NH-U12P SE2 не набула великих змін. Вона виконана у звичному рудо-синьому кольорі з досить великим інформативним наповненням.

З бічної сторони упаковки зазначені основні габарити кулера Noctua NH-U12P SE2 і показана схема його встановлення. Тут же можна знайти дуже похвальний відгук сайту ixbt.com про чудовий баланс показників кулера Noctua NH-U12P у всіх функціональних режимах. Незважаючи на те, що кулер видозмінився, як і у випадку з Noctua NH-U9B SE2, компанія Noctua використовує відгуки щодо одновентиляторного попередника, тому що відмінностей насправді виявляється небагато.

На звороті упаковки перелічені основні переваги кулера Noctua NH-U12P SE2, до яких виробник відніс: наявність двох вентиляторів, високоефективний термоінтерфейс Noctua NT-H1 і універсальний тип кріплення, який дозволяє встановлювати кулер на всі сучасні платформи.

Крім того, на упаковці Noctua NH-U12P SE2 можна знайти вже традиційний коментар російською мовою.

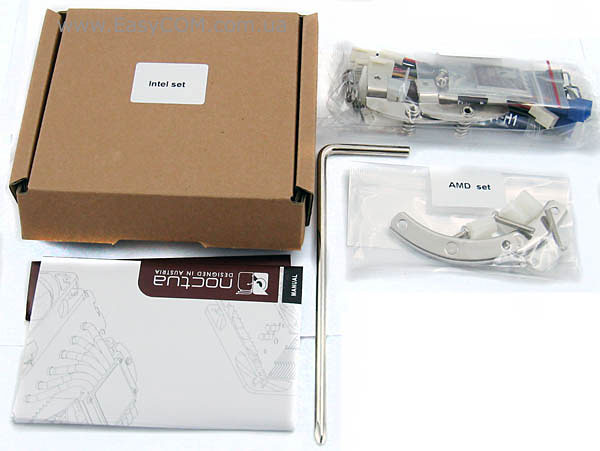

Комплектація кулера Noctua NH-U12P SE2 обережно розкладена по пакетах. Серед них можна знайти викрутку і інструкцію на двох аркушах.

Кріплення до платформ Intel універсально для процесорних роз’ємів LGA1366, LGA1156 і LGA775, які відрізняються в основному відстанню між монтажними отворами. Інженери компанії Noctua вирішили цю проблему зробивши по три набори отворів в упорній пластині і кріпильній рамці.

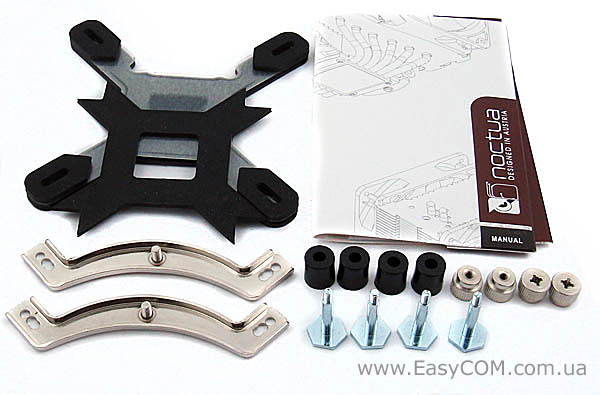

Кріплення складається з упорної пластини, двох металевих рамок, чотирьох гвинтів і чотирьох ручних гайок.

Для платформи AMD кріплення також універсальне, але більше через те, що зовнішніх відмінностей між процесорними роз’ємами AMD AM2, AM2+ і AM3 зовсім немає.

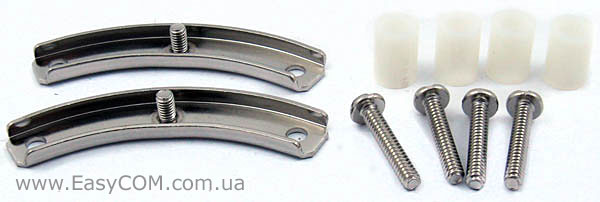

Набір кріплення для платформи AMD включає дві металеві рамки, чотири гвинти і чотири пластикові підставки.

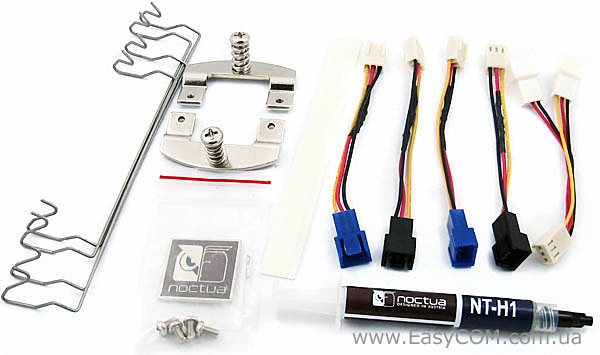

Крім того, у комплектацію кулера Noctua NH-U12P SE2 потрапили:

  • Чотири скоби для встановлення двох вентиляторів;
  • Частина кріплення, яка прикручується до кулера;
  • Чотири гвинти;
  • Тюбик з термопастою Noctua NT-H1;
  • Чотири перехідники, що зменшують швидкість обертання вентиляторів U.L.N.A і L.N.A, плюс розгалужувач;
  • Значок.

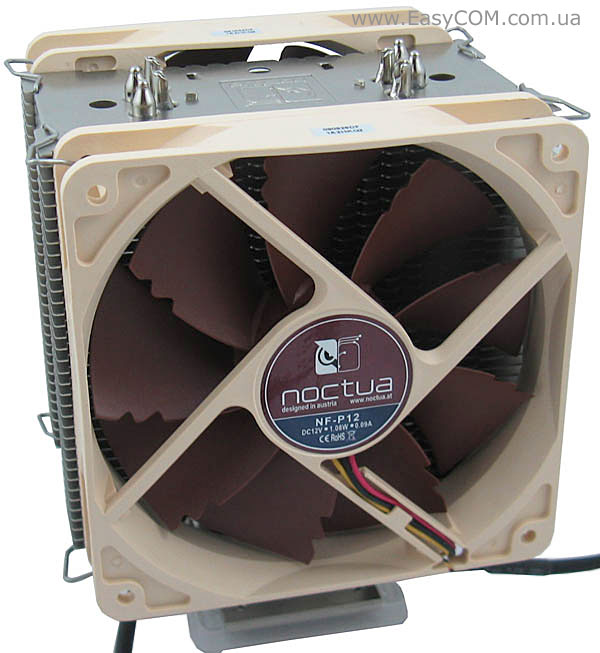

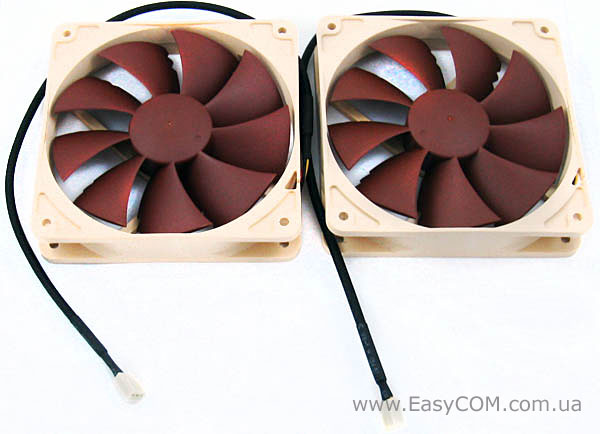

Для охолодження кулера Noctua NH-U12P SE2 передбачаються два вентилятори Noctua NF-P12. Для вентилятора Noctua NF-P12 властивий цілий ряд технічних інновацій, які покликані зменшити рівень шуму, збільшити повітряний потік і збільшити довговічність. Ця модель вентилятора добре зарекомендувала себе, як при охолодженні процесорних систем охолодження, так і при створення корпусної вентиляції.

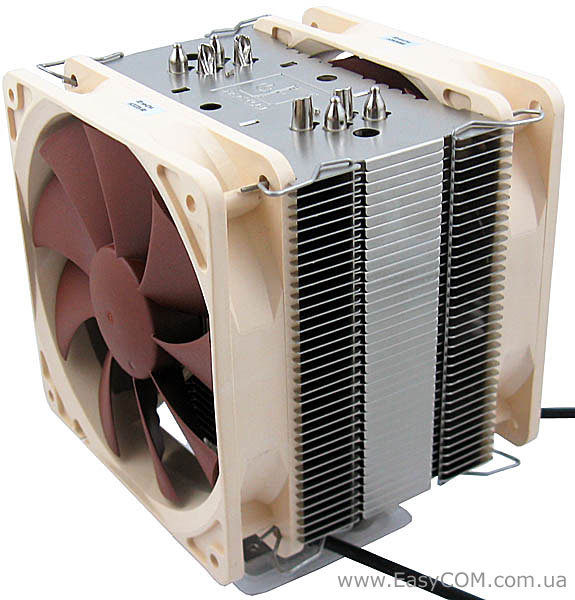

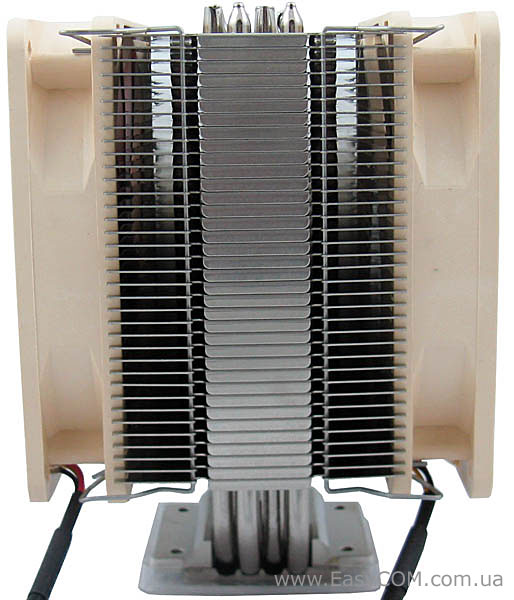

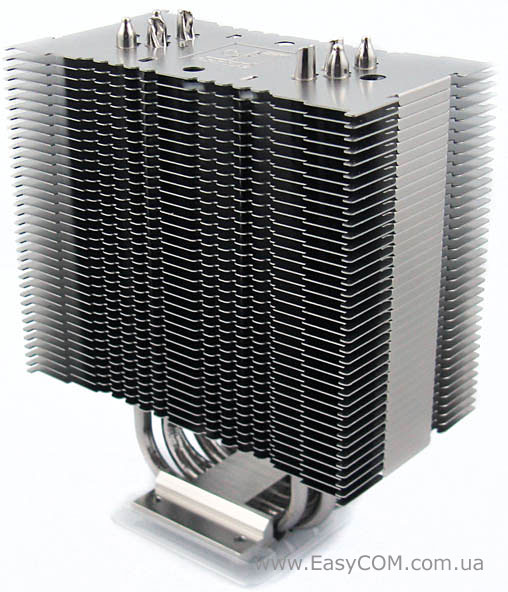

Якщо порівнювати радіатор нового кулера Noctua NH-U12P SE2 з його попередником Noctua NH-U12P, то, напевно, явних відмінностей знайти не вдасться. Це все та ж перевірена конструкція баштового типу на U-подібних теплових трубках. Зазор між алюмінієвими пластинами радіатора становить близько 2,5 мм, а це означає, що він менше буде засмічуватися пилом.

Краї пластин радіатора виконані хвилеподібно, що дозволяє зменшити рівень шуму при розсіченні повітряного потоку.

«Один якісний вентилятор добре, а два ще краще» - напевно приблизно так думали конструктори, коли вирішили додати до свого популярного кулера другий вентилятор. З теорії ми знаємо, що два паралельно встановлені вентилятори збільшують повітряний тиск, але не повітряний потік.

У випадку, коли радіатор дуже габаритний чи має щільний пакет пластин, повітряний потік вентилятора зменшується, тому що частина енергії витрачається на створення повітряного тиску. Радіатор кулера Noctua NH-U12P має не маленькі розміри, але через не дуже велику довжину і достатній проміжок між пластинами, немає необхідності у створенні дуже сильного тиску повітря. Як же вплинуло встановлення другого вентилятора на ефективність кулера Noctua NH-U12P SE2 можна буде довідатися трохи нижче.

Швидкість обертання вентиляторів Noctua NF-P12 становить 1300 об/хв, при цьому рівень шуму на цій швидкості рівний 19,8 дБ. Подібний рівень можна вважати низьким, але, все-таки, його чути. Зробити рівень шуму вентиляторів ще менше можна за допомогою перехідників живлення L.N.A. (Low-Noise Adaptor) і U.L.N.A. (Ultra-Low-Noise Adaptor).

Їх можна легко відрізнити згідно кольору роз’ємів: чорний - L.N.A., синій - U.L.N.A. Чорний перехідник обмежує швидкість обертання до 1100 об/хв, при цьому повітряний потік зменшиться з 92,3 м3/год до 78,5 м3/год. Другий, синій перехідник U.L.N.A., здатний зменшити швидкість обертання до 900 об/хв, при цьому рівень шуму повинен знизиться до 12,6 дБ, але і максимальний повітряний потік при цьому зменшиться до 63,4 м3/год.

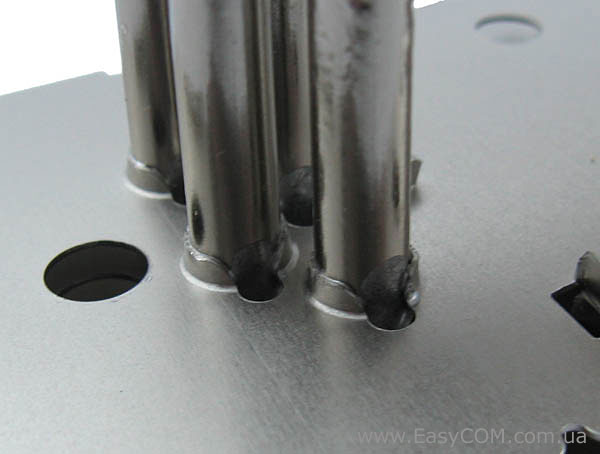

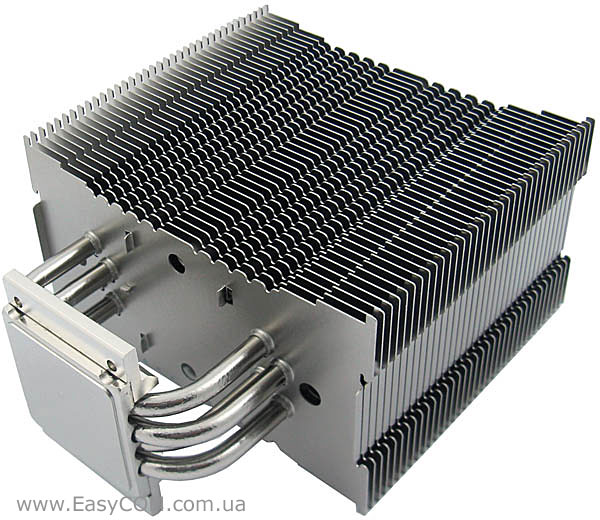

Теплові трубки і пластини на кулері Noctua NH-U12P SE2 якісно спаяні, що повинно позитивно вплинути на рівень його ефективності.

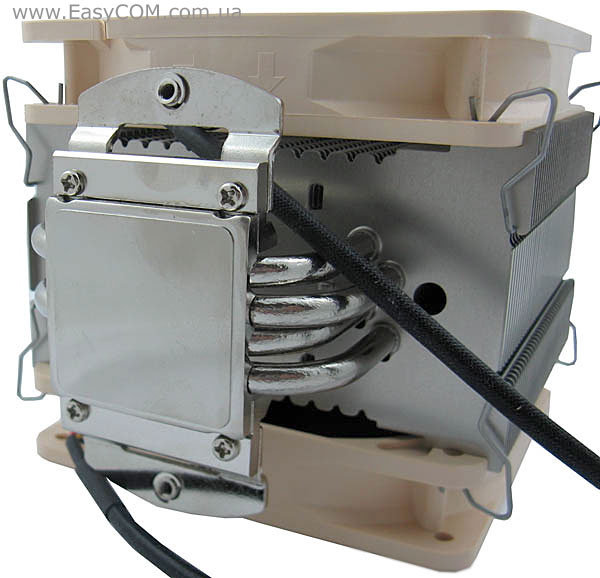

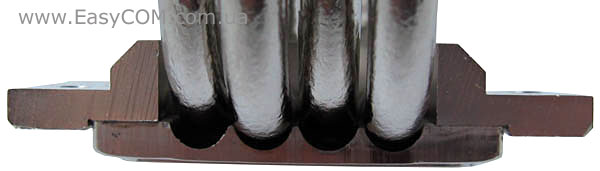

Мідна основа кулера Noctua NH-U12P SE2 нікельована. Для кращого контакту теплових трубок з основою в останньому зроблені жолоби. Причому трубки і основа для більшої надійності також спаяні.

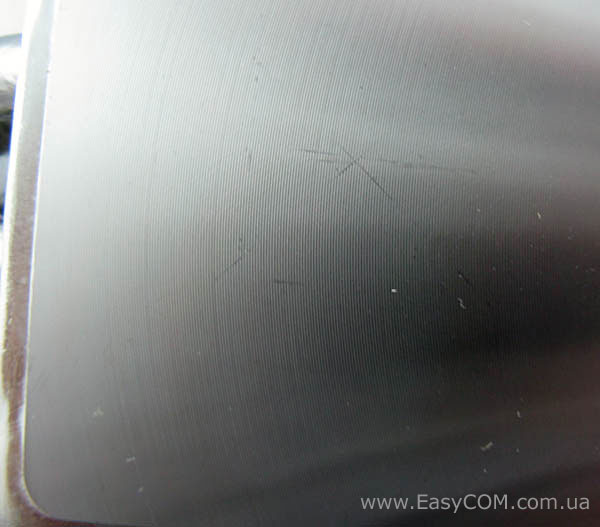

На поверхні нікельованої мідної основи можна побачити явні сліди обробки, наявність яких і доводиться зм'якшувати якісним і ефективним термоінтерфейсом з комплекту.

Система кріплення нового кулера Noctua NH-U12P SE2 має декілька вдосконалень, порівняно з попередником Noctua NH-U12P. Таким чином, для кріплення використовуються рамки з пружними гвинтами, які виконані незнімними. Цей факт значно спрощує процес встановлення гвинтів.

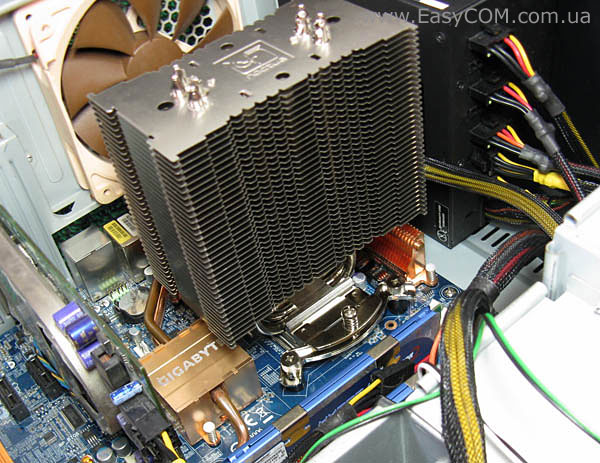

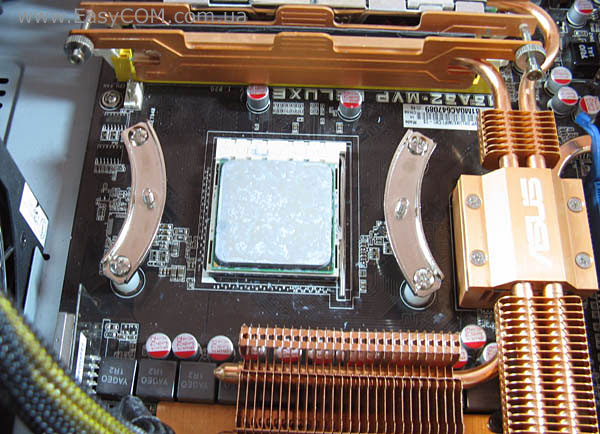

Плюсом кріплення нового кулера Noctua NH-U12P SE2 для платформ AMD можна вважати той факт, що при його встановленні зовсім не потрібно витягати материнську плату з корпуса. Кріпильні рамки прикручуються прямо до упорної пластини материнської плати.

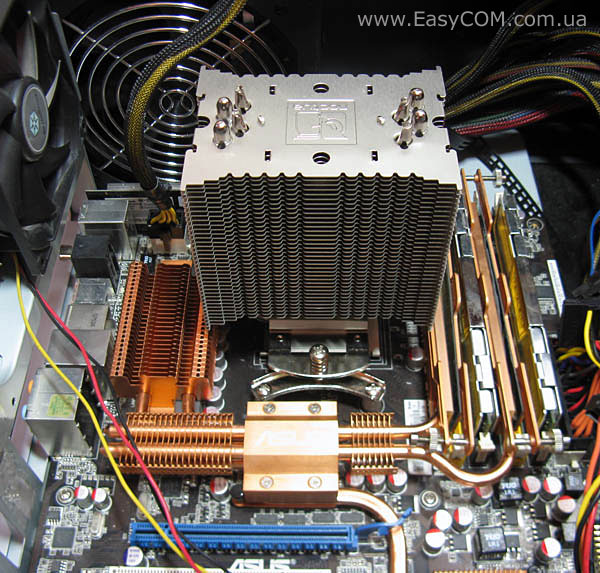

У кріпленні кулера Noctua NH-U12P SE2 є і відчутний недолік: на платформах AMD кулер Noctua NH-U12P SE2 не можна повернути до бічної панелі. Раніше ця проблема вирішувалася за рахунок додаткових рамок кріплення. Звісно, процес встановлення взагалі став простіше, але з практичної точки зору краще б мати можливість правильно позиціонувати кулер у корпусі.

Частково недолік, наведений вище, повинен компенсувати другий вентилятор, але це рішення вже не таке універсальне. Як насправді вплинуло подібне орієнтування, можна буде з'ясувати під час тестування.

Кріплення для платформи Intel у Noctua NH-U12P SE2 також має значні зміни порівняно з кріпленням Noctua NH-U12P. Взагалі, воно стало підтримувати одночасно три платформи: Intel LGA 775, LGA1366 і LGA1156.

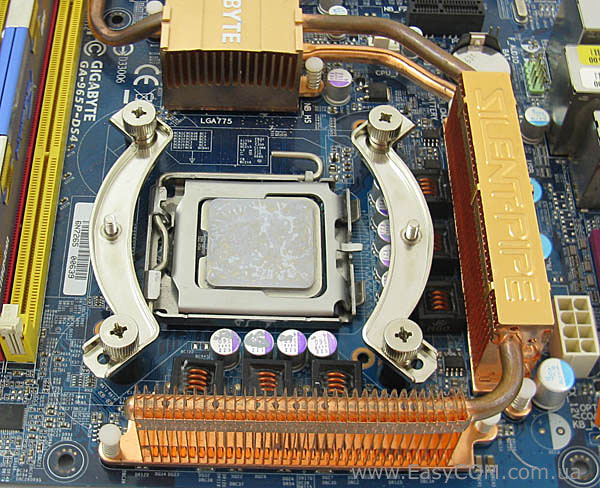

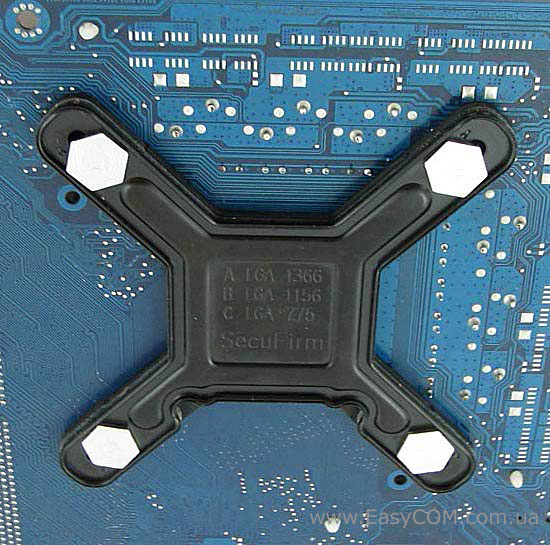

Кріпильна рамка на материнську плату встановлюється досить просто, але спочатку, все-таки, доведеться витягти материнську плату з корпуса, для того, щоб підкласти упорну пластину. На звороті упорної пластини потрібно буде вставити і довгі гвинти.

Для більшої зручності гайки, якими прикручуються металеві рамки, виконані великими. Їх можна затягувати просто руками, але підтягти для більшої надійності, звісно ж, варто викруткою.

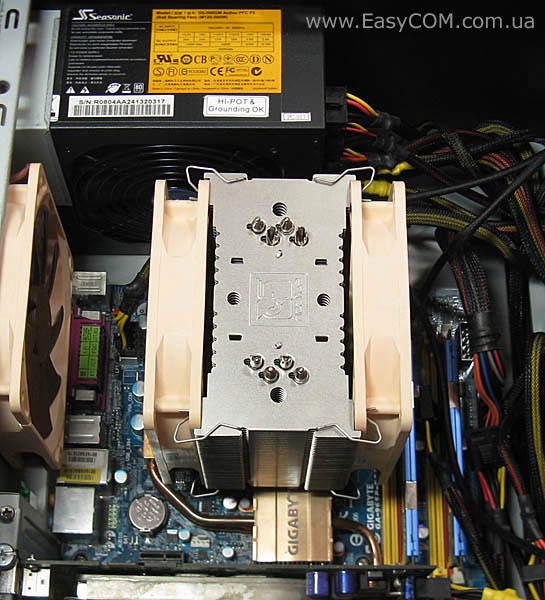

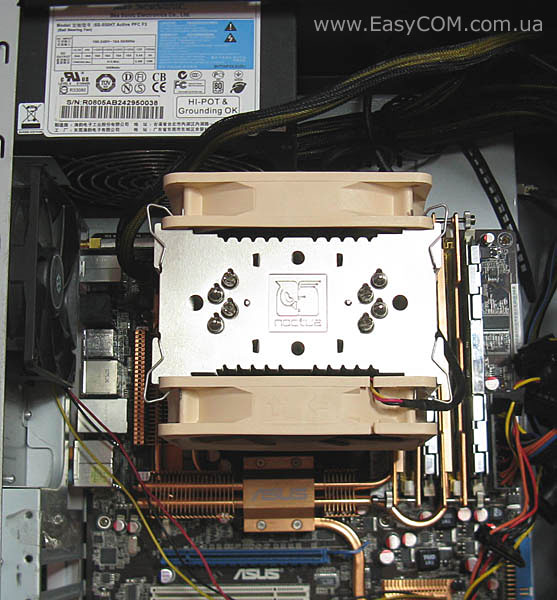

Після того, як рамка кріплення буде змонтована, материнську плату можна встановити у корпус. На відміну від платформ AMD, на платформах Intel систему охолодження можна позиціонувати по-різному, що підвищує універсальність Noctua NH-U12P SE2.
