Огляд кулера Noctua NH-C12P

Поява кулера з горизонтальною орієнтацією вентилятора в асортименті компанії Noctua напрошувалося вже досить давно, бо всі системи охолодження її модельного ряду мають звичну конструкцію баштового типу. Тому кулер Noctua NH-C12P не став сильною несподіванкою, але його виконання все-таки трохи здивувало.

Знаючи стратегію австрійської компанії, можна було припустити, що її розробники постараються прикласти всі зусилля для створення такого кулера, який не поступається за ефективністю провідній моделі Noctua NH-U12P і, в той же час, постараються звести до мінімуму створення шуму. Після першого знайомства зі специфікацією Noctua NH-C12P привертає увагу те, що вага його радіатора стала менше, ніж в Noctua NH-U12P - 550 г. проти 660 г. А, беручи до уваги використання однакової моделі вентилятора Noctua NF-P12, і більш вигідне розташування ребер на Noctua NH-U12P для охолодження внутришньокорпусними повітряними потоками, виходить, що завдання у конструкторів дуже навіть непросте. Чи вийшло його втілити в життя, покаже тільки тестування.

Noctua NH-C12P

Повна специфікація:

Модель

Noctua NH-C12P

Підтримка процесорних роз’ємів

Intel Socket LGA 775, AMD AM2 & AM2+, Intel Xeon опціонально, AMD K8 (754, 939, 940) & Socket F опціонально

Матеріал радіатора

Мідна основа + алюмінієві пластини + мідні теплові трубки

Розміри радіатора, мм

91 x 152 x 126

Розміри вентилятора, мм

120 x 120 x 25

Напруга, В

12

Споживана потужність, Вт

1,08

Швидкість обертання, об/хв

1300

Швидкість обертання з L.N.A., об/хв

1100

Швидкість обертання з U.L.N.A., об/хв

900

Повітряний потік, м3/год

92,3 (54,33 CFM)

Повітряний потік з L.N.A., м3/год

78,5 (46,2 CFM)

Повітряний потік з U.L.N.A., м3/год

63,4 (37,32 CFM)

Рівень шуму, дБ

19,8

Рівень шуму з L.N.A., дБ

16,9

Рівень шуму з U.L.N.A., дБ

12,6

Тип підшипника

гідравлічний SSO підшипник

Роз’єм живлення

3-контактний

Ресурс, годин

150 000

Гарантія

6 років

Термоінтерфейс

NT-H1

Додатково

  • понижувальний перехідник L.N.A.
  • понижувальний перехідник U.L.N.A.

Вага (без вентилятора), г

550

Вага (з вентилятором), г

730

Сайт виробника

http://www.noctua.at/

Noctua NH-C12P

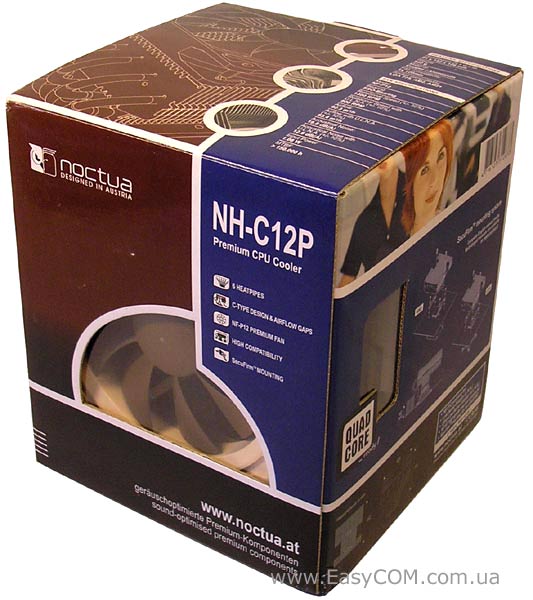

Кулер Noctua NH-C12P впакований у картонну коробку дуже схожу на екіпірування моделі Noctua NH-C12P. Ті самі синій і коричневий кольори в оформленні, де можна знайти і специфікацію, і ескізи системи охолодження, і довідатися про її основні конструктивні особливості.

Noctua NH-C12P

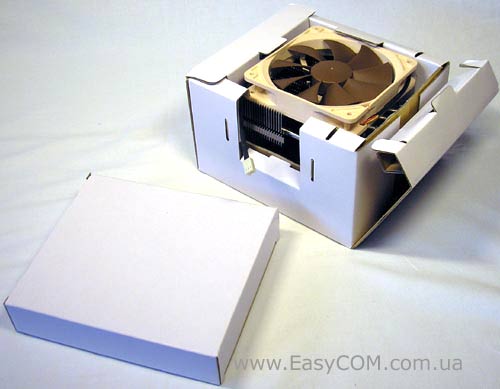

Деталі кріплення поміщені в окремий пакет, а радіатор з вентилятором зафіксовані в одному картонному блоці.

Noctua NH-C12P

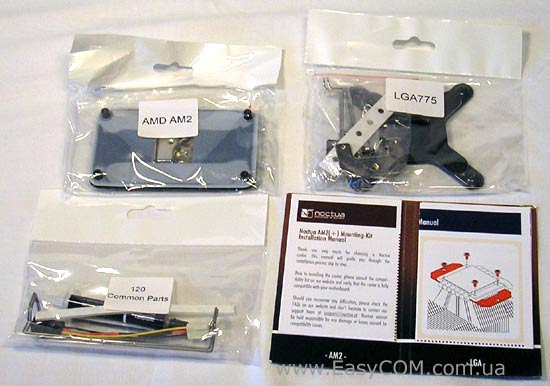

Кулер Noctua NH-C12P має кріплення, призначене тільки для встановлення на основні процесорні роз’єми Intel Socket LGA 775 і AMD AM2 & AM2+. Крім того, опціонально система охолодження може комплектуватися кріпленням до платформ Intel Xeon, AMD K8 (754, 939, 940) і Socket F. Всі компоненти дуже обережно розкладені в підписані пакетики.

Noctua NH-C12P

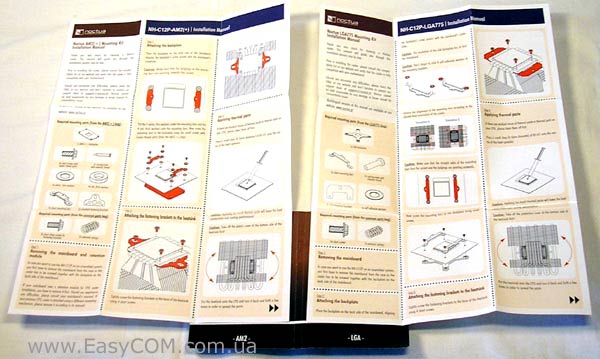

Інструкція з встановлення дуже просто трансформується з маленької книжечки у два великих склеєних аркуші, на яких у всіх деталях, поетапно, показаний процес інсталяції.

Noctua NH-C12P

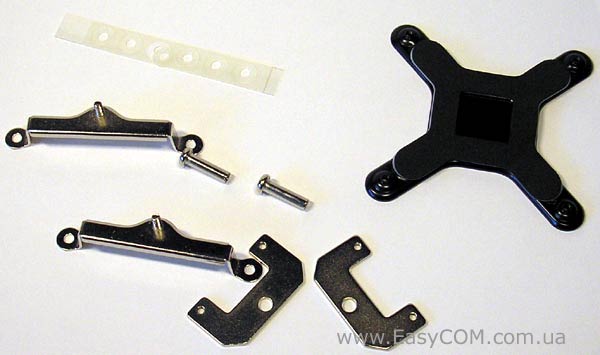

У пакеті позначеному «LGA 775» перебували: упорна пластина з м'якою прокладкою; дві металеві рамки, які прикручуються до основи; дві рамки для встановлення на материнську плату, два гвинти із внутрішнім різьбленням; комплект прокладок, що клеяться.

Noctua NH-C12P

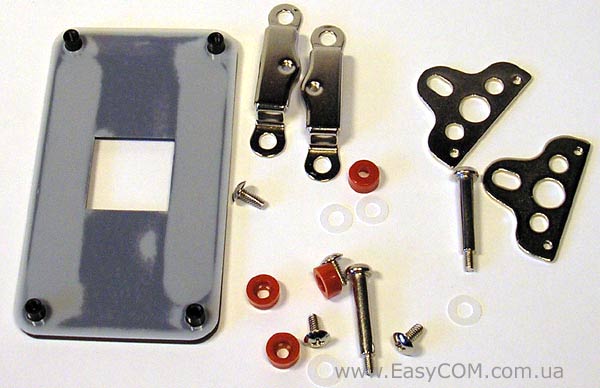

У пакеті позначеному «AMD AM2» перебували: упорна пластина із щільною діелектричною прокладкою; дві металеві рамки, які прикручуються до основи; дві рамки для встановлення на материнську плату; два довгих гвинти; чотири коротких гвинти; чотири пластикові шайби і чотири пластикові прокладки.

Noctua NH-C12P

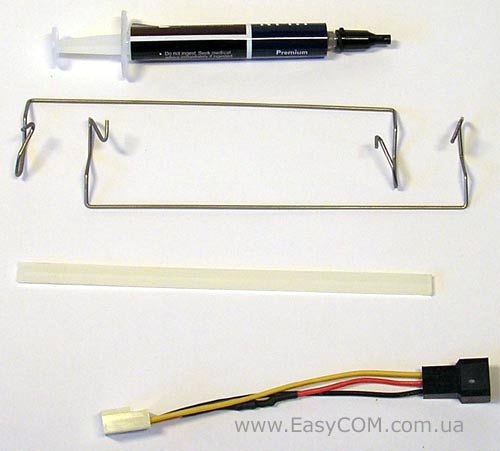

Пакет, що залишився, містив: дві дротові скоби для встановлення вентилятора; дві довгі смужки, що клеяться, які передбачається використовувати як антивібраційні прокладки між радіатором і вентилятором; неповний тюбик термопасти NT-H1; понижувальний перехідник L.N.A..

Одразу варто обмовитися, що тестовий екземпляр кулера Noctua NH-C12P був недоукомплектований деякими необхідними для його встановлення елементами. Зокрема, для «повного щастя» не вистачало двох пружин і комплекту маленьких гвинтів.

Noctua NH-C12P

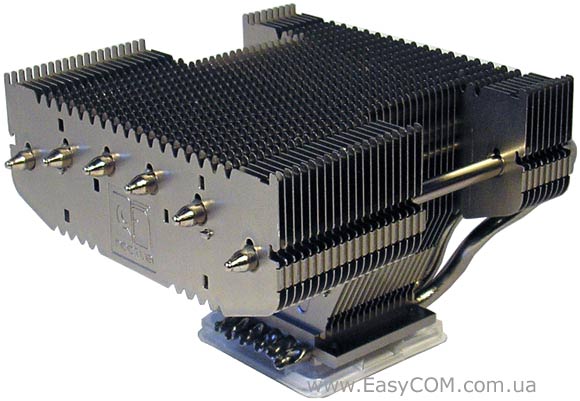

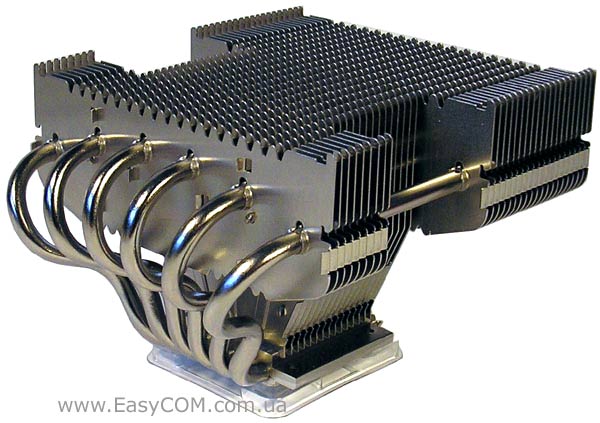

Конструкція кулера Noctua NH-C12P вийшла дійсно дуже несхожою на інші рішення з горизонтальним розташуванням радіатора. Його радіатор заснований на шести С-подібних теплових трубках діаметром 6 мм, виведених з одного боку мідної основи.

Noctua NH-C12P

Основну площу розсіювання становлять алюмінієві пластини товщиною 0,5 мм, які набрані приблизно з 2,4 мм зазором. Як спосіб виграти трохи в ефективності охолодження, а головним чином підвищити жорсткість конструкції, було ухвалене рішення частину пластин продовжити аж до основи.

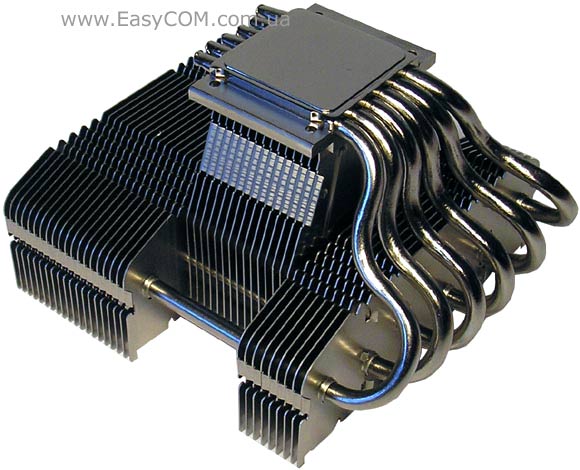

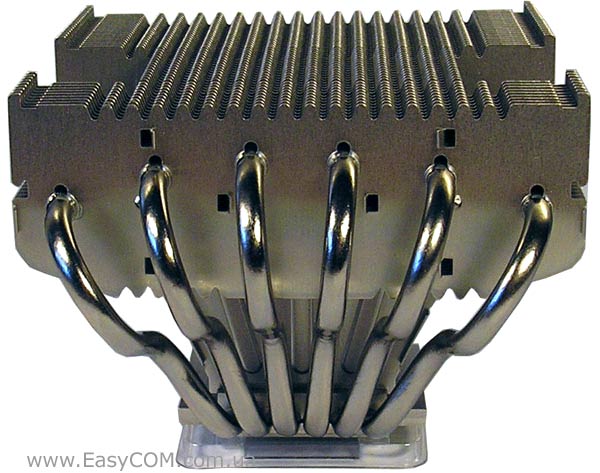

Радіатор конструктори постаралися зробити довше, в цілому його розмір дорівнює 152 мм. Причому щоб зберегти сумісність з материнськими платами, теплові трубки довелося зігнути. Можливо, подовжені трубки небагато втратять від цього у швидкості теплопередачі, зате ззовні система охолодження Noctua NH-C12P придбала деяку граціозність, якою вона виділяється серед більшості інших.

Noctua NH-C12P

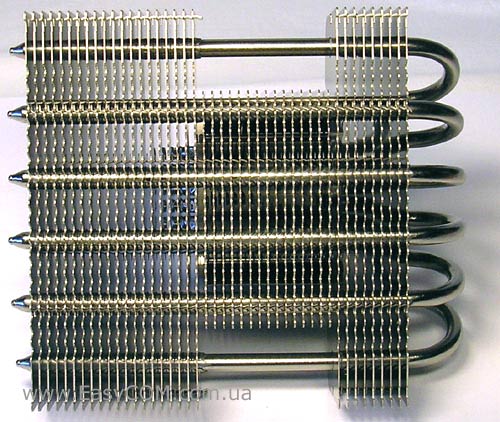

У пакеті пластин теплові трубки розташовуються практично рівномірно віддалено, що сприяє кращому розподілу тепла.

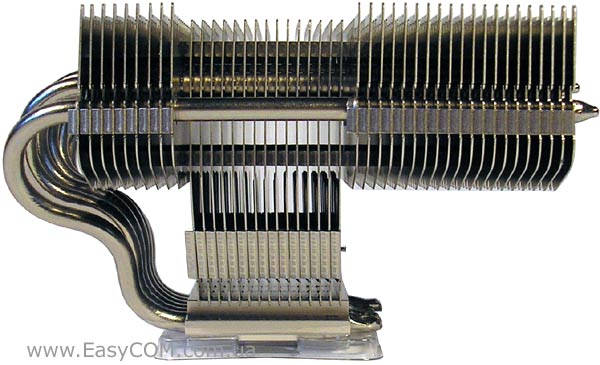

З обох боків радіатора, навпроти основи, алюмінієві ребра вкорочені, щоб можна було легко добратися викруткою до кріплення кулера Noctua NH-C12P, а також вентилятор міг краще охолоджувати «білясокетний» простір.

Noctua NH-C12P

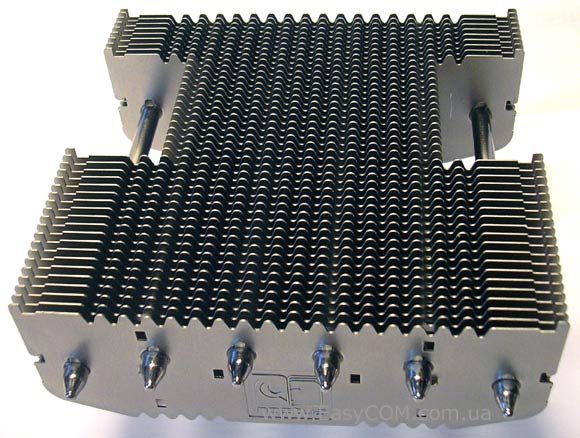

З боків радіатора Noctua NH-C12P добре помітні конвекційні отвори, які зроблені у всіх пластинах. До того ж верхня сторона пластин виконана з урахуванням всіх нюансів встановлення вентилятора. Для того, щоб вентилятор чітко фіксувався на радіаторі із самого краю, передбачені спеціальні «бортики», а для розташування антивібраційної прокладки поруч є «жолоб», відзначимо, що на кулері Noctua NH-U12P такої мілкої деталі ще не було. Ближче до центру пластин форма краю стає абсолютно рівною, напевно на випадок, коли користувач вирішить не використовувати ущільнювач, оскільки корпус вентилятора буде притискатися досить щільно до радіатора.

Noctua NH-C12P

Вся частина краю пластини, що залишилася,  виконана хвилеподібно з урахуванням акустичної оптимізації повітряного потоку.

Noctua NH-C12P

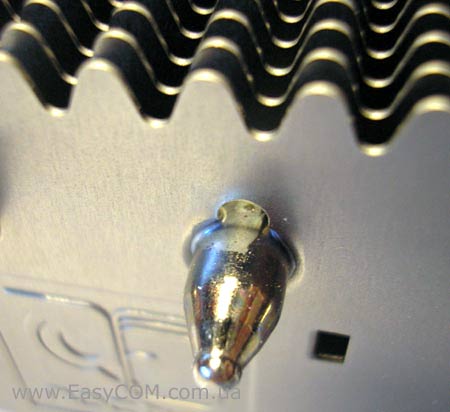

Контакт теплових трубок з алюмінієвими ребрами надійно припаяний.

Noctua NH-C12P

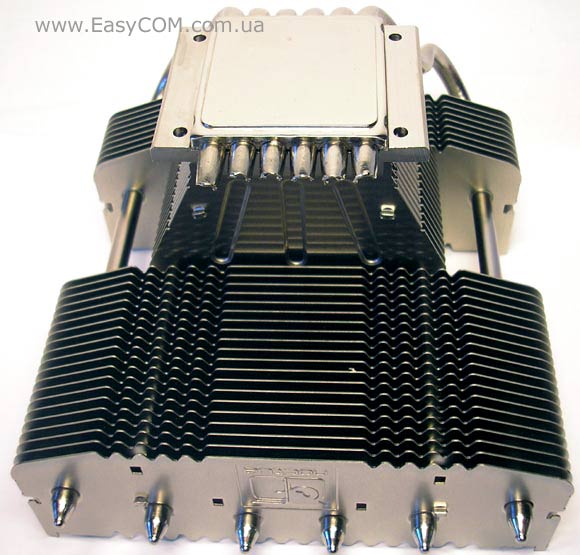

Нижня частина пластин також має хвилеподібний край, але цей факт вже більше можна відносити до «декору».

Noctua NH-C12P

Великий зазор між пластинами, і як наслідок меншу загальну площу розсіювання, намагалися компенсувати розміром самих ребер. І з погляду «насиченості пилом» таке рішення виглядає переважніше, ніж радіатори з вдвічі меншим зазором. В наслідок чого займатися чищенням кулера Noctua NH-C12P можна буде значно рідше.

Noctua NH-C12P

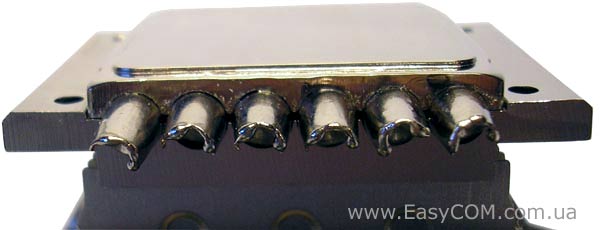

Нижня частина основи мідна і додатково нікельована. Для щільності контакту з тепловими трубками в ній зроблені напівкруглі канали.

Noctua NH-C12P

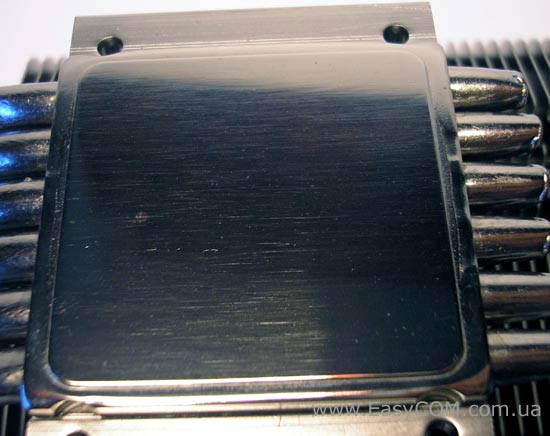

Поверхня основи оброблена відмінно, хоча на ній можна роздивитися деякі подряпини.

Noctua NH-C12P

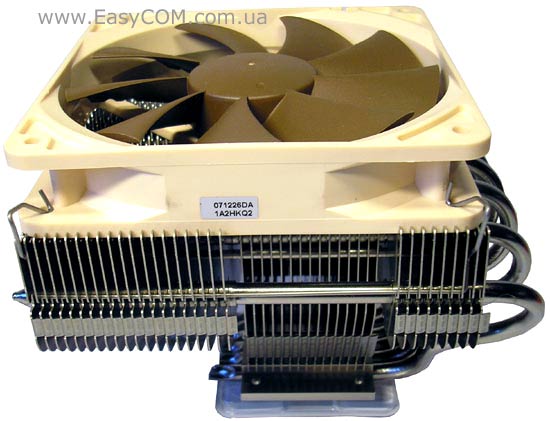

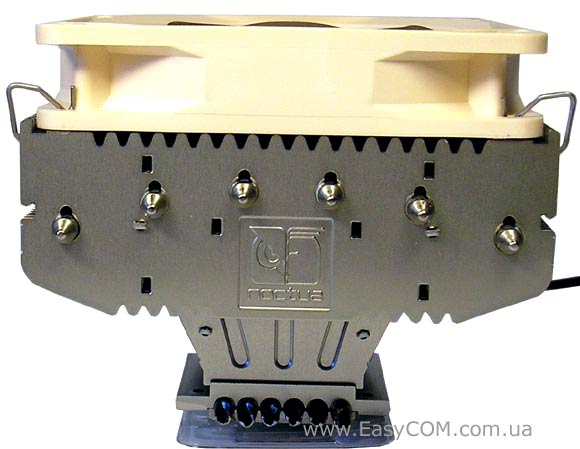

Пакет пластин за габаритами зовсім трохи перевершує вентилятор, від того дротові скоби заводяться не під самі крайні ребра, хоча на складність процесу встановлення вентилятора це не сильно впливає.

Для охолодження радіаторної маси в комплекті з кулером іде добре знайома нам модель вентилятора Noctua NF-P12, що ми вже тестували і детально розглядали її конструктивні особливості в окремому огляді.

Noctua NH-C12P

У цілому ж, для встановлення на радіатор Noctua NH-C12P підходить будь-яка 120 мм модель вентилятора, не залежно від розміру профілю, бо скоби чіпляються за ближні вушка.

Noctua NH-C12P

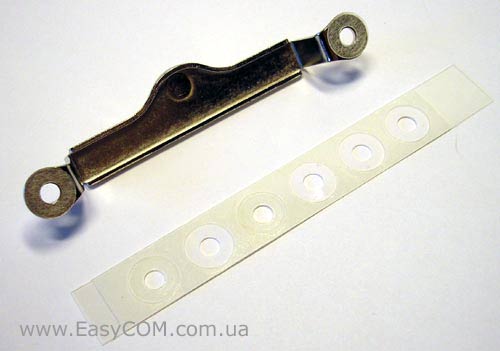

Новим рішенням стали  діелектричні прокладки, що клеяться на металеві рамки . Це насправді дуже зручно і в цілому повністю виключає зайву метушню з прокладками.

Noctua NH-C12P

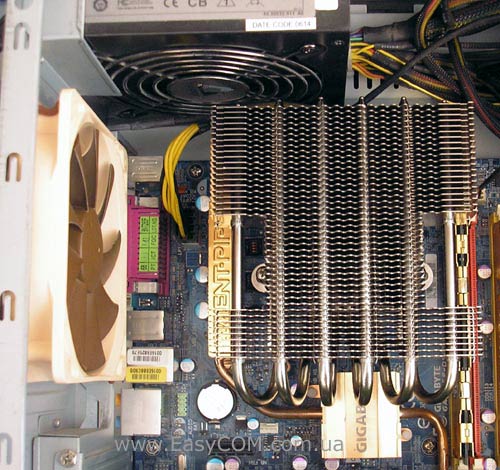

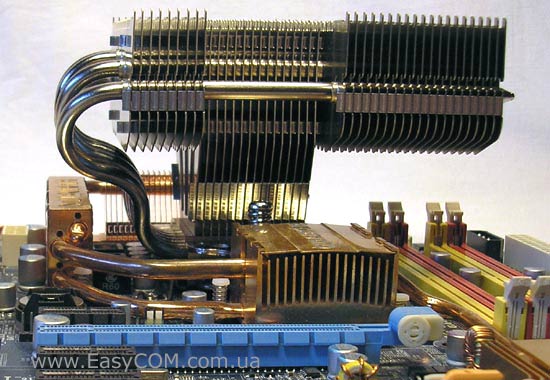

Теплові трубки дійсно не заважають встановленню, завдяки великому вигину. Крім того, відстань від плати до пакета пластин дозволяє досить просто встановлювати і знімати модулі оперативної пам'яті.

Noctua NH-C12P

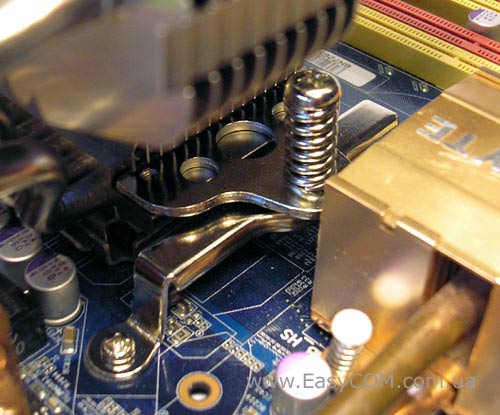

Деталі кріплення Noctua NH-C12P залишилися таким ж, як і в Noctua NH-U12P (власне в нього вони і були частково запозичені через відсутність у комплекті з тестовим зразком).

Noctua NH-C12P

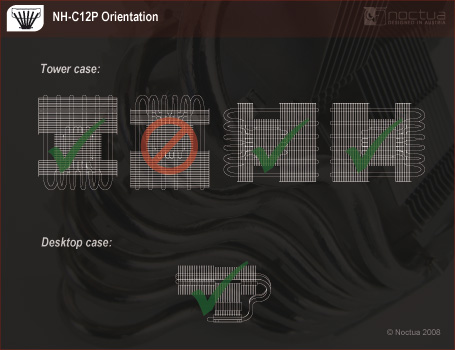

Оптимальним позиціонуванням для охолодження можна вважати вигин трубок донизу, бо пластини при цьому будуть трохи охолоджуватися і корпусним вентилятором.
