Огляд і тестування процесорної системи охолодження CRYORIG C1

Недавно ми писали про цікавий SFF-корпус, який при порівняно невеликих розмірах може вмістити в себе microATX-плату та довгий графічний адаптер. Але його особливістю, як і безлічі більш компактних корпусів для Mini-ITX-плат, виявилася мала висота сумісних процесорних кулерів. Через це в них неможливо застосовувати не тільки продуктивні баштові охолоджувачі, але й багато моделей з горизонтальним розташуванням пропелера. І все-таки підходящі рішення є в арсеналі деяких виробників, у тому числі й в асортименті продукції компанії CRYORIG. Мова йде про моделі CRYORIG C1 і CRYORIG C7.

CRYORIG C1

Безумовно, хочеться ближче познайомитися з обома охолоджувачами, але поки до нас на тестування потрапив потужніший із них − CRYORIG C1. Його висота становить усього 74 мм, що робить новинку відмінним рішенням для використання в складі різних компактних систем. Згідно із заявою виробника, вона здатна відводити до 140 Вт тепла, а це теоретично дозволяє використовувати її для охолодження переважної більшості сучасних процесорів (за винятком 220-Вт рішень AMD FX-9xx0 і APU з роз’ємом AMD Socket AM1). Які її практичні можливості ви довідаєтеся в поточному огляді.

Специфікація

Виробник і модель

CRYORIG C1

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA2011 / LGA2011-v3

Максимальний TDP підтримуваних процесорів, Вт

140

Теплові трубки

Матеріал

Нікельована мідь

Кількість

6

Діаметр, мм

6

Пластини верхнього радіатора

Матеріал

Алюміній

Кількість

56

Товщина, мм

0,4

Відстань, мм

1,8

Пластини нижнього радіатора

Матеріал

Алюміній

Кількість

35

Товщина, мм

0,4

Відстань, мм

1,4

Основа

Матеріал

Чиста нікельована мідь C1100

Розміри, мм

40 х 42

Підтримувана висота планок ОЗП, мм

38,1 – 42

Термоінтерфейс

Термопаста CRYORIG CP9 у шприці

Модель вентилятора

CRYORIG XT140

Напруга живлення, В

12

Швидкість обертання вентилятора, об/хв

700 – 1300 ± 10%

Рівень шуму, дБА

20 – 24

Повітряний потік, м3/год (CFM)

110,5 (65)

Статичний тиск, мм вод. ст.

1,49

Розміри вентилятора, мм

140 х 140 х 13

Тип підшипників

HPLN (High Precision Low Noise)

Роз’єм живлення

4-контактний

Розміри, мм

Без вентилятора

145,5 x 140 x 61

З вентилятором

145,5 x 140 x 74

Вага, г

Без вентилятора

539

З вентилятором

628

Сайт виробника

CRYORIG

Сторінка продукту

Упаковка та комплектація

CRYORIG C1

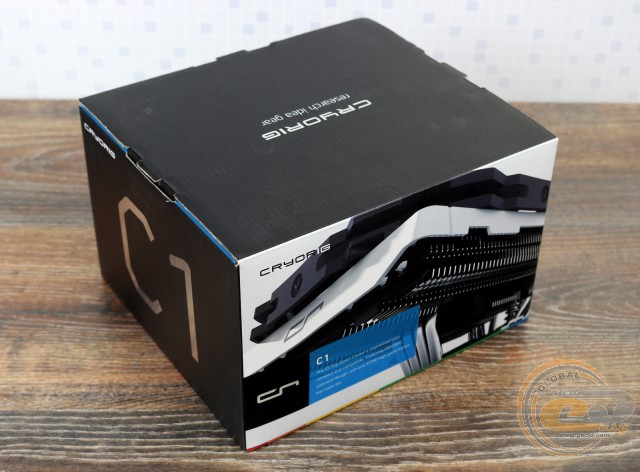

Кулер CRYORIG C1 постачається в приємній картонній коробці, виконаній у фірмовому стилі. Завдяки їй ви можете не тільки оцінити зовнішній вигляд новинки, але й довідатися про неї всю необхідну інформацію. За словами виробника, дане рішення створювалося з прицілом на компактність і хорошу сумісність. При цьому запатентований дизайн охолоджувача в поєднанні з фірмовою вертушкою CRYORIG XT140 забезпечують хорошу ефективність при невеликому рівні створюваного шуму.

CRYORIG C1 CRYORIG C1

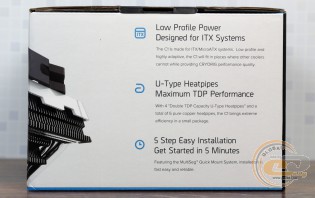

На одній зі сторін коробки англійською мовою описані деякі особливості новинки, на які виробник вирішив звернути увагу потенційного покупця:

  • Low Profile Power Designed for ITX Systems – тестований кулер розроблений спеціально для компактних систем формату microATX / Mini-ITX, тому завдяки низькому профілю він зможе забезпечити хорошу ефективність там, де неможливо застосувати традиційні охолоджувачі;
  • U-Type Heatpipes Maximum TDP Performance – завдяки використанню в цілому 6 теплових трубок (4 із яких пронизують внутрішній радіатор) кулер забезпечує швидке відведення тепла при порівняно невеликих розмірах;
  • 5 Step Easy Installation Get Started in 5 Minutes – фірмова система кріплень MultiSeg дозволяє легко та швидко встановити охолоджувач на кожну з підтримуваних платформ.

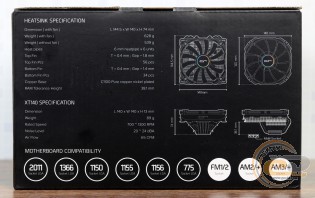

Зворотна сторона надає докладну специфікацію тестованого рішення, у тому числі й перелік сумісних платформ, який включає в себе всі актуальні роз’єми.

Під верхньою кришкою коробки поміщена інформація про необхідність реєстрації новинки на сайті виробника для одержання розширеної 3-річної гарантії.

CRYORIG C1

CRYORIG C1

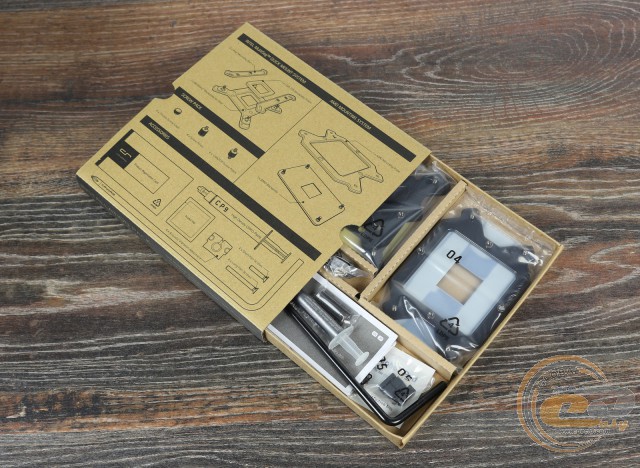

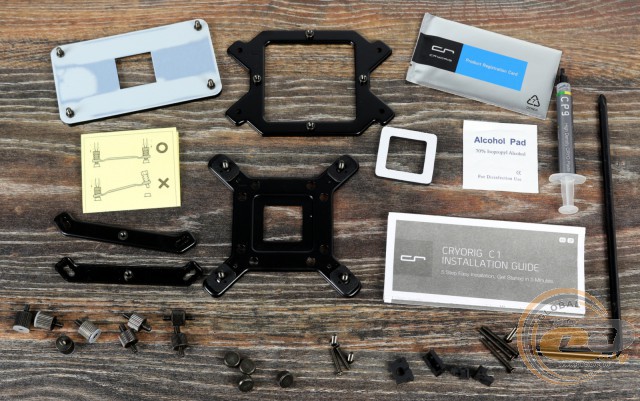

Усередині коробки кулера CRYORIG C1 панує порядок: усі складові розташовані на своїх місцях, а кріплення дбайливо розкладені в поліетиленових пакетах. У цілому ж його комплектацію можна назвати хорошою, оскільки вона містить абсолютно всі компоненти, які пригодяться під час встановлення охолоджувача:

  • підсилювальну пластину та металеві кріплення для платформ AMD і Intel;
  • квадратну прокладку (для платформи Intel Socket LGA775);
  • набір стійок, гайок і гвинтів;
  • чотири гвинти та антивібраційні прокладки для кріплення пропелера;
  • викрутку;
  • термопасту CRYORIG CP9 у шприці;
  • просочену спиртом серветку;
  • посібник зі встановлення новинки та невеликий буклет;
  • картку для реєстрації охолоджувача.

Як бачимо, компанія CRYORIG вирішила не заощаджувати на комплектуючих, надавши покупцю навіть викрутку і таку дрібничку як спиртовмісну серветку для видалення старої термопасти.

Зовнішній вигляд і конструкція

CRYORIG C1

CRYORIG C1

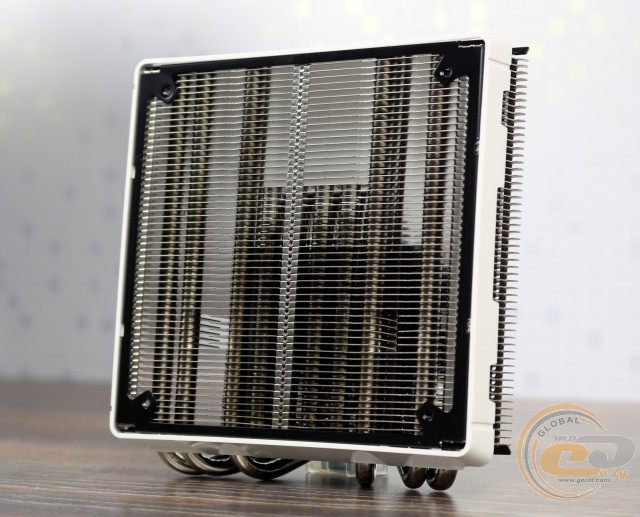

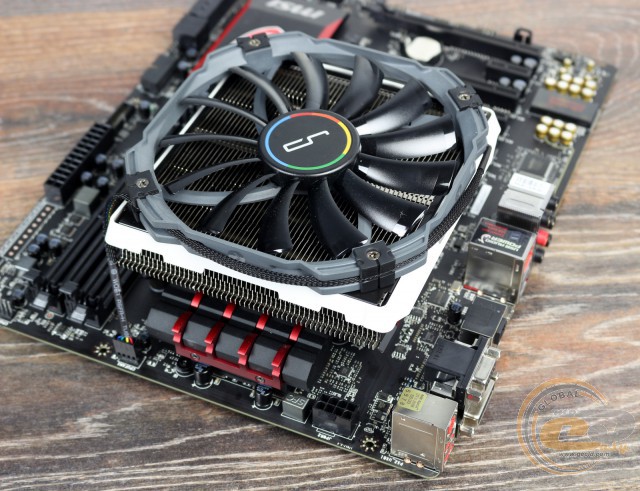

В основі кулера CRYORIG C1 лежить порівняно невеликий (145,5 x 140 x 74 мм) півкілограмовий радіатор з горизонтальним компонуванням. Основна його частина складається з 56 алюмінієвих пластин, насаджених на шість 6-мм нікельованих теплових трубок. Зверху до конструкції кріпиться чорна металева рамка, призначена для встановлення вентилятора, а також декоративна біла, яка надає новинці приємного і оригінального вигляду.

CRYORIG C1

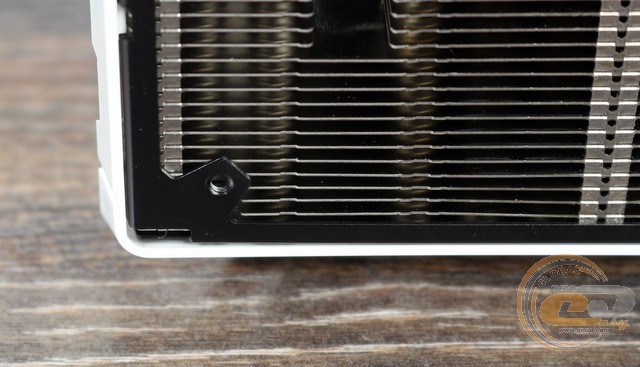

Кріплення вентилятора здійснюється за допомогою чотирьох комплектних гвинтів, для чого в рамці присутні відповідні різьбові отвори.

CRYORIG C1

CRYORIG C1

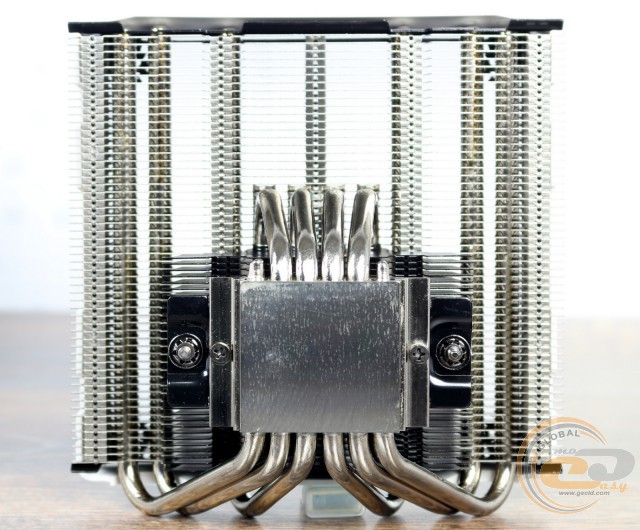

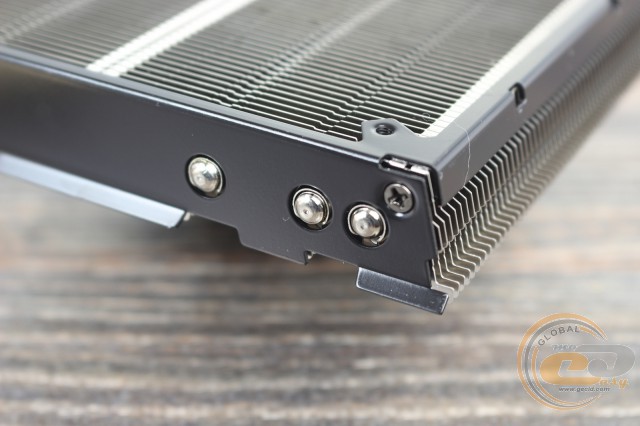

Дві із шести теплових трубок закінчуються біля основи. Інші чотири вигнуті усередину, і на них щільно нанизані 35 алюмінієвих пластин, що дозволило при збереженні компактних розмірів охолоджувача помітно збільшити площу розсіювання тепла.

CRYORIG C1 CRYORIG C1

Для підвищення ефективності передачі тепла від основи до трубок і далі до пластин у місцях контакту повсюдно використовується припій.

CRYORIG C1

Що стосується розташування трубок усередині радіатора, то воно не найоптимальніше. Так, найбільше пластини нагріваються по краях, де розташування теплових трубок найбільш щільне.

CRYORIG C1

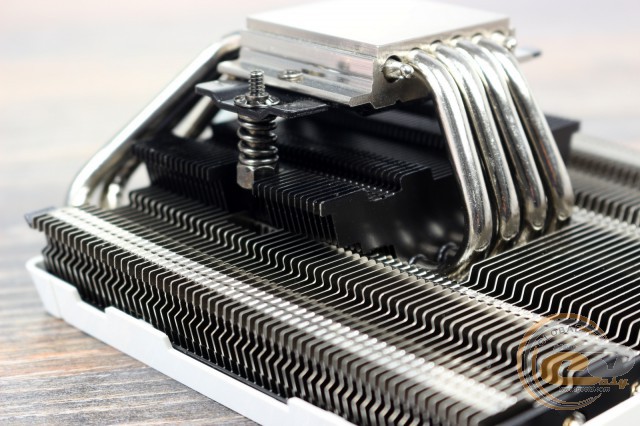

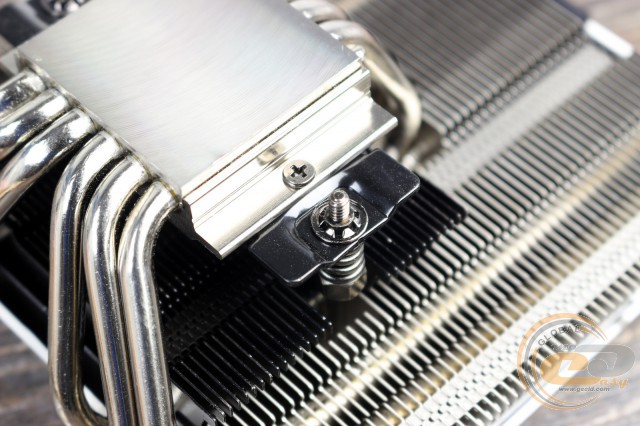

До основи з самого початку прикручені металеві кріплення з підпружиненими гвинтами. Доступ до останніх здійснюється за допомогою комплектної викрутки через відповідні отвори в радіаторі.

CRYORIG C1

CRYORIG C1

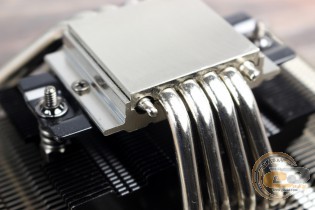

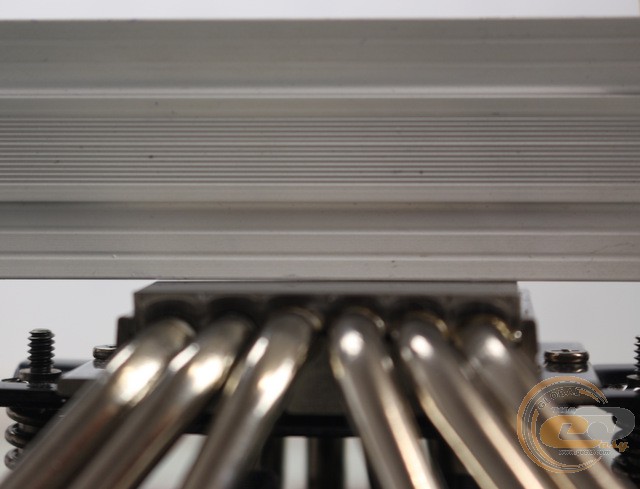

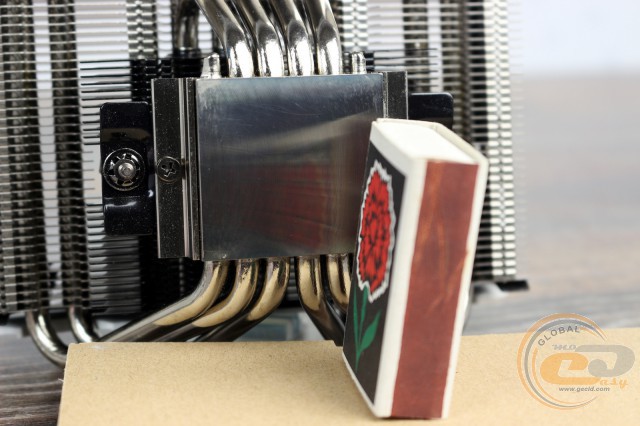

Сама основа має розміри 40 х 42 мм і також виконана з нікельованої міді. На ній чітко видні сліди від шліфування, але в цілому це не настільки критично, як нерівність поверхні в одній із площин, через що кулер нещільно прилягатиме до теплорозподілювальної кришки процесора.

CRYORIG C1 CRYORIG C1

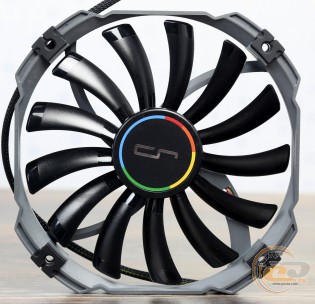

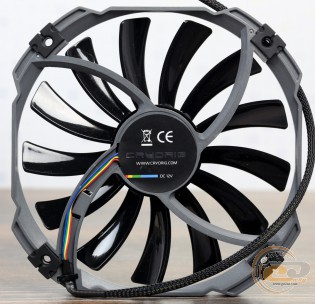

Комплектний вентилятор представлений фірмовою моделлю CRYORIG XT140, яка за своїми параметрами близька до пропелера CRYORIG XF140, що використовується в складі охолоджувача CRYORIG H5 ULTIMATE. Головною відмінністю між даними рішеннями є товщина, яка для більшої компактності охолоджувача була зменшена до 13 мм. В іншому перед нами дуже схожий зовні 140-мм тихохідний вентилятор, який не повинен потривожити користувача зайвим шумом.

CRYORIG C1

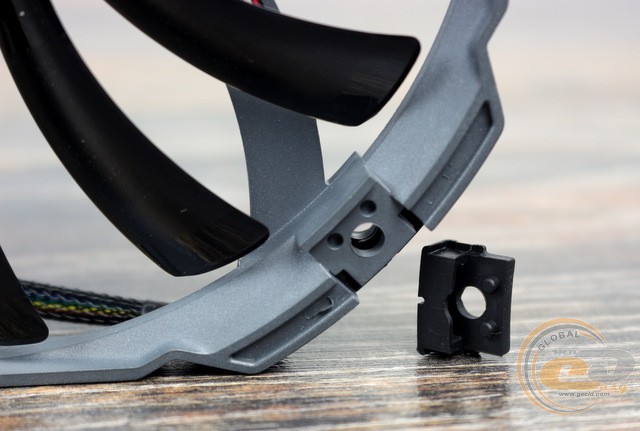

Також нікуди не поділися й знімні антивібраційні прокладки, які розміщаються в місцях кріплення вертушки. Живлення пропелера здійснюється через 4-провідний кабель довжиною 30 см, захований у тканинне обплетення.
