Огляд процесорної системи охолодження be quiet! Dark Rock Slim: скеля поменше
26-07-2019
Як правило, масивні суперкулери перекривають частину простору навколо процесорного роз'єму. Не біда, якщо це стосується роз'ємів підключення живлення процесора, вентиляторів або засувки PCIe, що просто додає незручності при збірці / розбиранні. Але несумісність з високими модулями оперативної пам'яті може стати справжньою проблемою. У такому разі доведеться задовольнятися низькопрофільними планками або використовувати тільки частину доступних слотів під ОЗП, що навряд чи влаштує вимогливих користувачів.
Спеціально для тих, хто не хоче йти на компроміси, німецька компанія Listan GmbH & Co. KG представила процесорний кулер be quiet! Dark Rock Slim. Його ширина становить всього 72 мм, що виключає конфлікти навіть з самими масивними модулями RAM. При цьому новинка повинна впоратися з охолодженням 180-ватних CPU, попутно зберігши низький рівень шуму. Давайте подивимося, як все це виглядає і працює на практиці.
Специфікація
Модель |
be quiet! Dark Rock Slim (BK024) |
Підтримка процесорних платформ |
AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066 |
Максимальна потужність охолодження, Вт |
180 |
Розміри основи, мм |
40 х 40 |
Теплові трубки |
|
Матеріал |
Мідь |
Кількість |
4 |
Діаметр, мм |
6 |
Радіатор |
|
Матеріал |
Алюміній |
Кількість пластин |
51 |
Товщина, мм |
0,35 |
Відстань між пластинами, мм |
1,7 |
Розміри (виміряно вручну), мм |
127 х 120 х 50 |
Вентилятор |
|
Кількість |
1 |
Модель |
Silent Wings 3 120mm PWM |
Тип подшипників |
Гідродинамічний (FDB) |
Підтримка ШІМ-регулювання швидкості обертання лопатей |
Є |
LED-підсвічування |
Немає |
Номінальна напруга живлення, В |
12 |
Струм, А |
0,12 |
Енергоспоживання, Вт |
1,44 |
Заявлена швидкість обертання вентилятора, об / хв |
800 – 1500 ± 10% |
Рівень шуму, дБ |
11 – 23,6 |
Максимальний повітряний потік, м3/год (CFM) |
80,47 (50,5) |
Статичний тиск, мм вод. ст. |
1,79 |
Роз'єм живлення |
4-контактний |
Довжина кабелю, см |
23 |
Розміри, мм |
120 x 120 x 25 |
Загальне |
|
Термоінтерфейс |
Термопаста Corning TC-5121C |
Розміри, мм |
159,4 x 127 x 72 |
Вага, г |
620 |
Сайт виробника |
Упаковка і комплект постачання

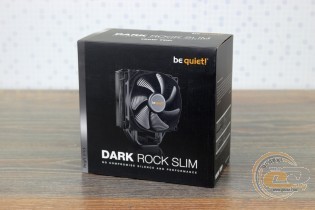

be quiet! Dark Rock Slim постачається в картонній коробці середніх розмірів, оформленій темними тонами. На її зверхній боковині приведено фото кулера, а на боковинах можна знайти детальну специфікацію і перелік його основних переваг англійською та німецькою мовою. На одній з граней є QR-код, який веде на офіційний сайт продукту.

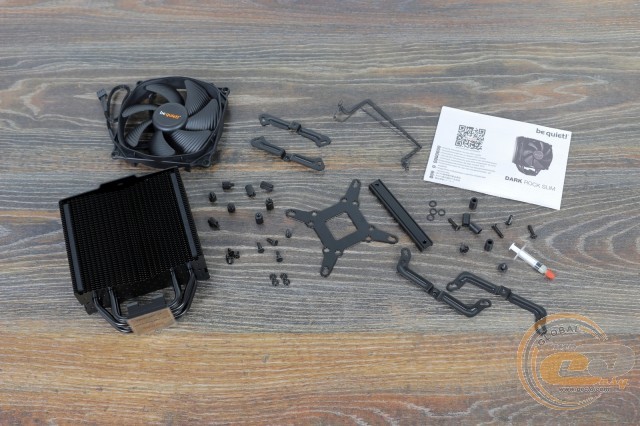

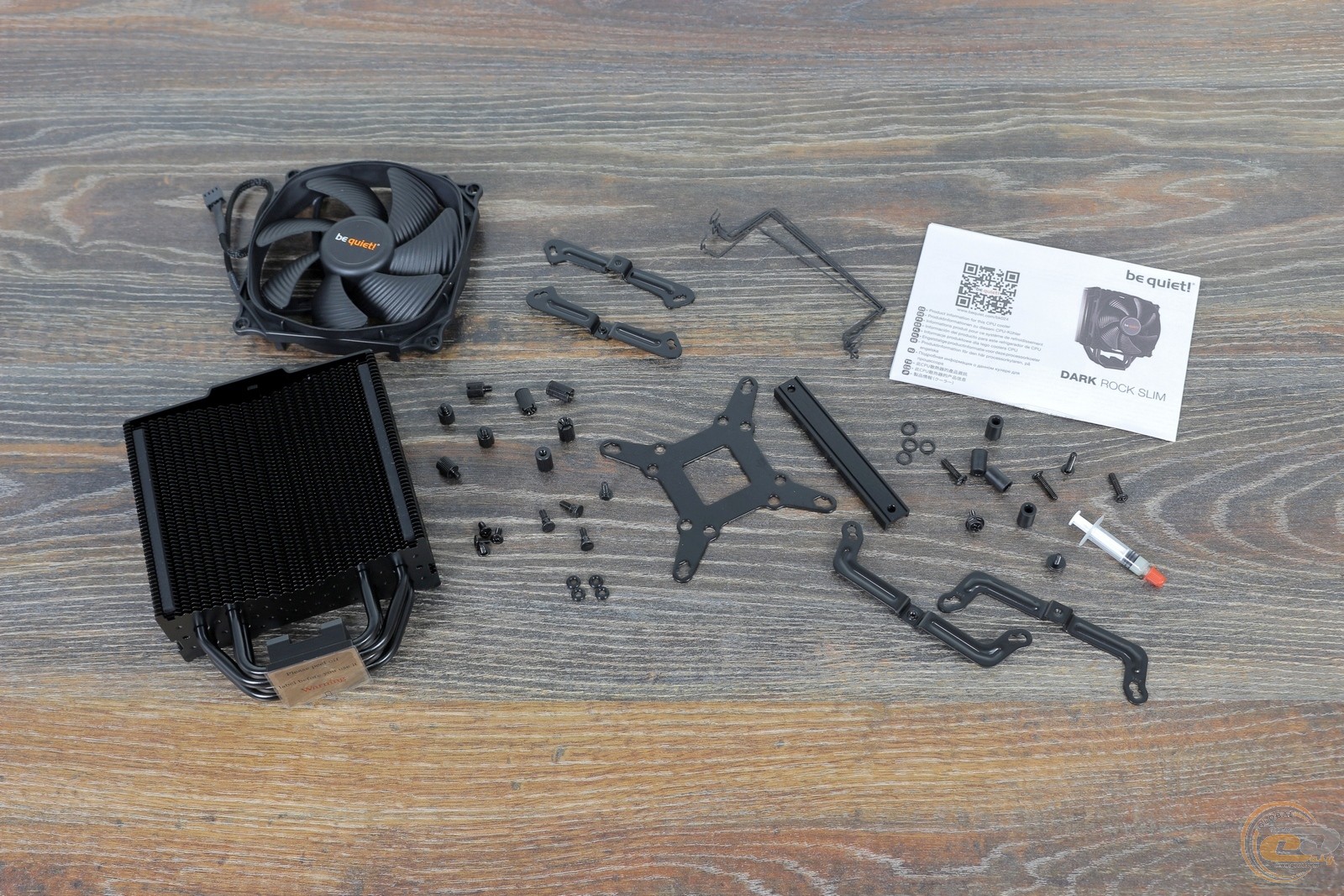

Усередині сам охолоджувач надійно зафіксований в оболонку зі спіненого поліетилену. Набір кріплень міститься в невеликій картонній коробці і розфасований по окремих пакетах. У цілому ми знайшли:
- сталеву універсальну притискну пластину;
- два набори кріплень для різних платформ;
- набір гвинтів і шайб;
- додаткові скоби для кріплення другого вентилятора;
- термопасту Corning TC-5121C (0,5 г, теплопровідність 2,5 Вт/м*К);
- інструкцію.
Зовнішній вигляд і конструкція

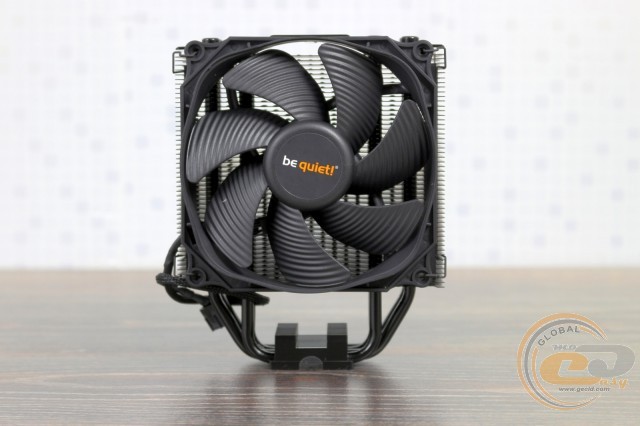

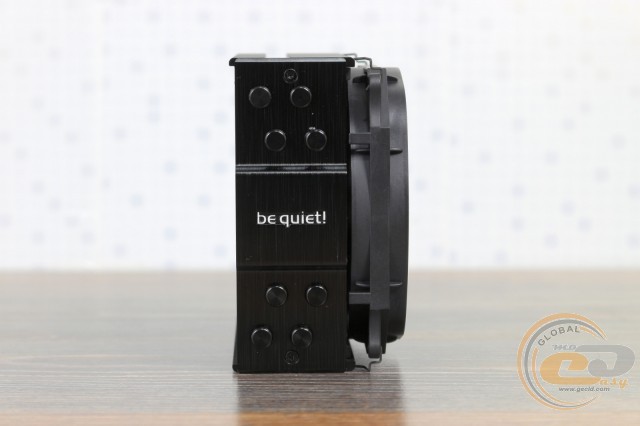

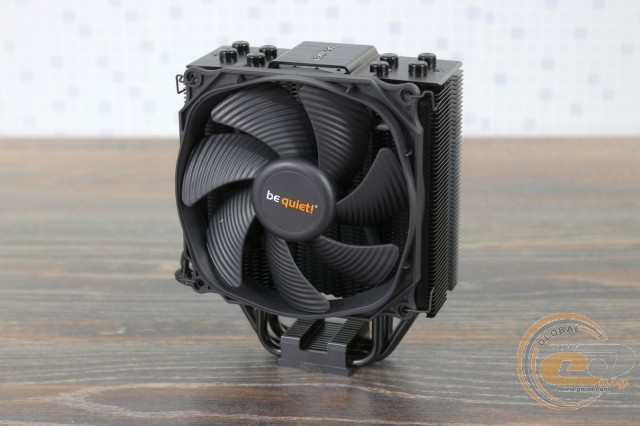

be quiet! Dark Rock Slim отримав дуже приємний дизайн: повністю чорне забарвлення, верхня декоративна кришка зі шліфованого алюмінію з лого бренду і ковпачками для теплових трубок, радіатор із пластинами цікавої форми і симпатичний вентилятор без підсвічування. Усе це робить його досить суворим і презентабельним.

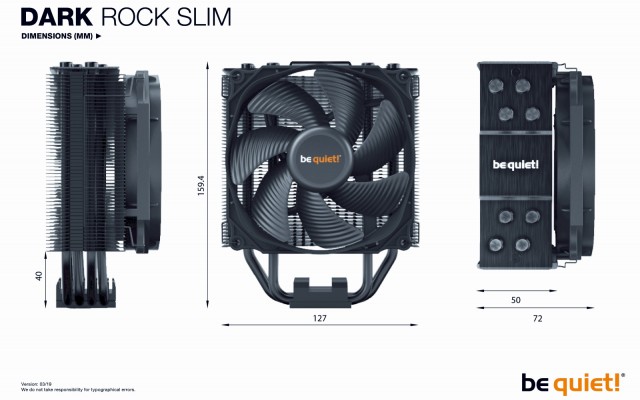

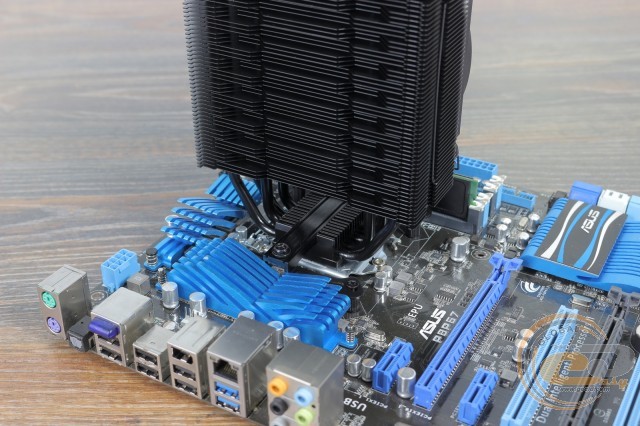

Висота охолоджувача не перевищує 160 мм. Тобто він сумісний із більшістю сучасних середньоформатних корпусів. Ширина в 72 мм дозволяє не побоюватися перекриття DIMM-слотів.

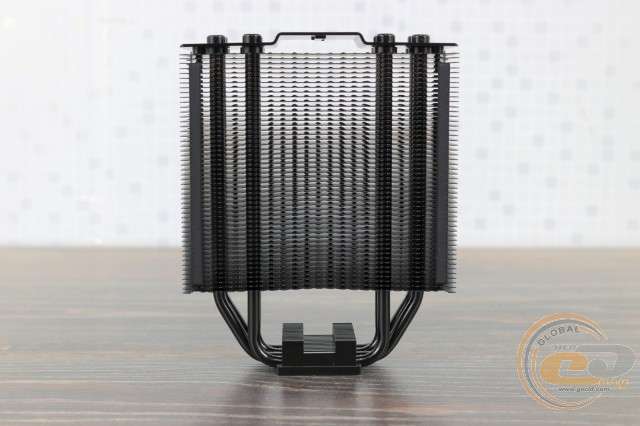

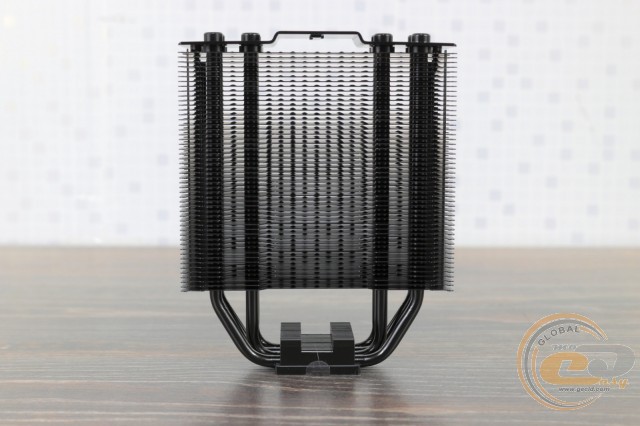

У конструкційному плані перед нами класична «вежа», яка базується на чотирьох мідних теплових трубках діаметром 6 мм. На них нанизана без пайки 51 пластина товщиною 0,35 мм із міжреберною відстанню 1,7 мм.

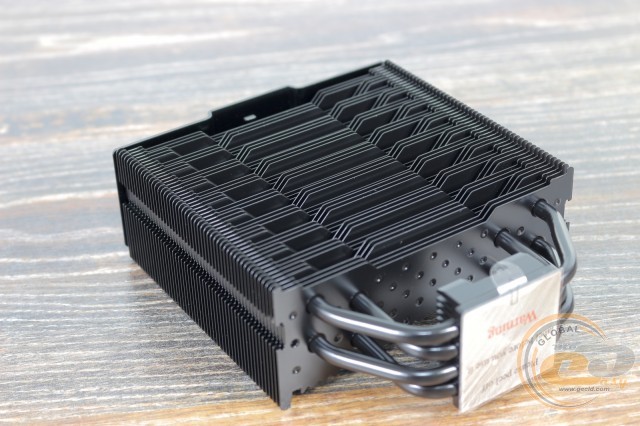

Самі пластини мають низку оптимізацій, покликаних зменшити опір повітря, знизити шум і підвищити ефективність теплообміну. По-перше, на вході повітряного потоку вони використовують клиноподібну форму і зубчастий профіль, а на виході ребра мають змінну висоту. По-друге, їх поверхня не гладка, а зі штампуванням. По-третє, виробник заявляє про використання спеціального керамічного покриття.

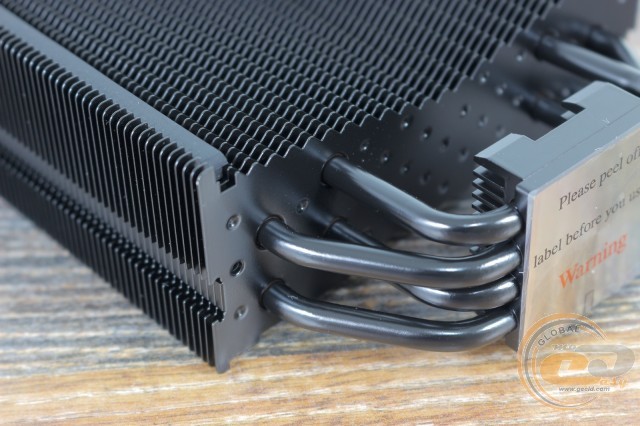

Трубки попарно пронизують радіатор для більш рівномірного розподілу теплового потоку по його пластинам.
Основа be quiet! Dark Rock Slim виконана у вигляді мідної нікельованої пластини. Трубки лежать практично впритул один до одного в жолобках, а зверху зафіксований невеликий ребристий радіатор. Контакт поліпшений припоєм. Підошва має розміри 40 х 40 мм. Спочатку вона закрита захисною плівкою. Якість її обробки, як і рівність, знаходяться на високому рівні.
Кріплення до платформ представлено у вигляді поперечної притискної пластини, яка розташовується в поглибленні радіатора, над основою, і фіксується парою гвинтів до кріпильних лапах. Є підтримка платформ Intel Socket LGA115x / LGA1366 / LGA20xx і AMD Socket AMх / FMx.

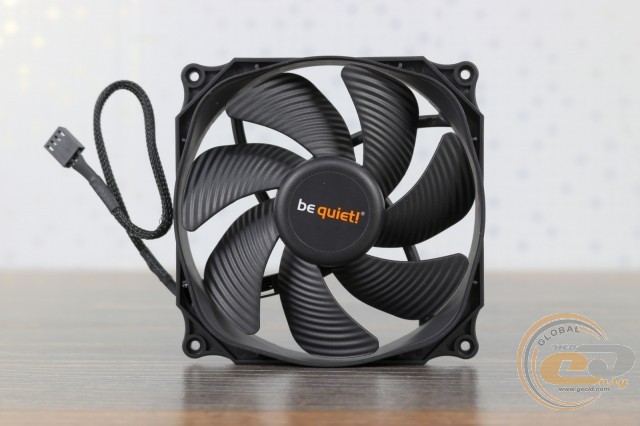

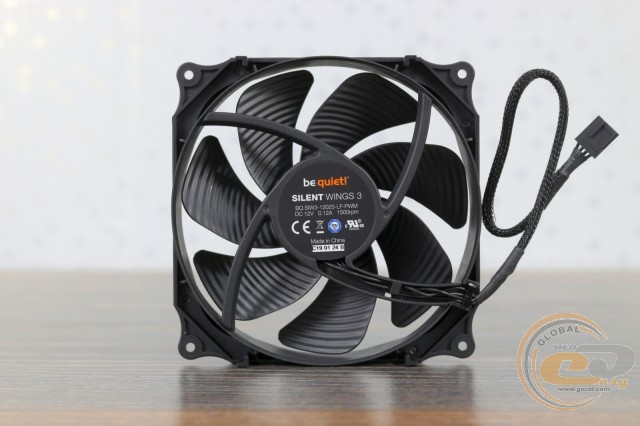

На радіатор кулера встановлений фірмовий 120-мм вентилятор Silent Wings 3 120mm PWM. Є підтримка ШІМ-регулювання швидкості обертання лопатей у діапазоні від 800 до 1500 об/хв із максимальним рівнем шуму не більше 23,6 дБ, що дуже тихо для такої швидкості. Усе завдяки застосуванню шестиполюсного трифазного двигуна з низьким рівнем шуму і вібрації. Як підшипник використовується гідродинаміки (Fluid Dynamic Bearing) із колосальним часом напрацювання на відмову - 300 тисяч годин або 34 роки безперервної роботи.
Семилопастні крильчатка мають характерну форму, а рамка - воронкоподібний повітрозабірник. Усе це підвищує потужність повітряного потоку і зменшує шум.
Вентилятор кріпиться на радіатор за допомогою звичних дротових скоб. Посадкове місце обладнане гумовими демпферами для зниження шуму і вібрацій. У комплекті є ще пара скоб для встановлення другого пропелера, але його доведеться купувати самостійно.
Для підключення використовується 4-контактний кабель довжиною 23 см в обплетенні.
