Огляд і тестування процесорної системи охолодження be quiet! DARK ROCK PRO 3

Нещодавнє знайомство з найпотужнішим процесорним кулером з горизонтальним компонуванням у модельному ряду компанії Listan GmbH & Co. KG залишило вельми приємне враження. Протестоване рішення виявилося насправді дуже ефективним, до того ж рівень шуму, який ним створювався, був цілком комфортним для тривалого використання навіть на максимальній швидкості обертання вентиляторів.

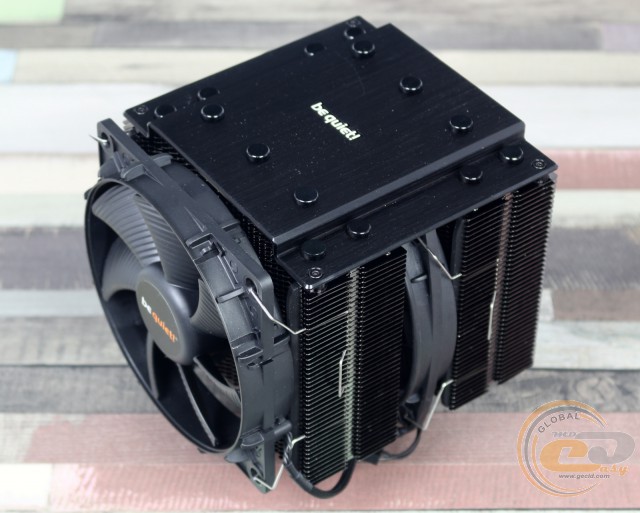

be quiet! DARK ROCK PRO 3

Приємно, що в арсеналі виробника є ще продуктивніша система охолодження – be quiet! DARK ROCK PRO 3. Вона вирізняється вже більш звичним Twin-Tower-компонуванням, а рівень TDP процесорів, що охолоджуються, може досягати 250 Вт. Отже, навіть відвід тепла від 220-ватних процесорів AMD їй цілком до снаги. Чим же відрізняється топове рішення Listan GmbH & Co. KG від флагманів інших виробників і яка його реальна ефективність? На ці та інші питання ми спробуємо відповісти в цьому огляді.

Специфікація

Виробник і модель

be quiet! DARK ROCK PRO 3
(BK019)

Підтримка процесорних роз’ємів

AMD Socket 754 / 939 / 940 / AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Максимальний TDP процесорів, що підтримуються, Вт

250

Теплові трубки

Матеріал

Нікельована мідь

Кількість

7

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

90

Товщина, мм

0,6

Відстань між пластинами, мм

2,2

Основа

Матеріал

Нікельована мідь

Розміри, мм

45 х 40

Термоінтерфейс

Термопаста Dow Corning TC-5121 у шприці

Вага термопасти, г

1

Моделі вентиляторів

be quiet! SilentWings PWM 120 мм
(BQT T12025-MF-PWM)

be quiet! SilentWings PWM 135 мм
(BQ SW3-13525-MF-PWM)

Підтримка ШІМ-регулювання швидкості  обертання лопатей

В наявності

В наявності

Напруга живлення вентилятора, В

12

12

Струм живлення, А

0,2

0,4 / 0,11

Споживана потужність, Вт

2,4

4,8 / 1,56

Швидкість обертання вентилятора, об/хв

1700

1400

Рівень шуму, дБ

26,1

Статичний тиск, мм вод. ст.

1,23

2,1

Повітряний потік, м3/г (CFM)

93,3 (57,2)

113,8 (67,8)

Роз’єм живлення

4-контактний

4-контактний

Довжина кабелю, см

25

20

Розміри вентилятора, мм

120 x 120 x 25

135 x 135 x 22

Тип підшипників

Fluid Dynamic Bearing (гідродинамічні)

Fluid Dynamic Bearing (гідродинамічні)

Тип двигуна

4-полюсний

6-полюсний

Час напрацювання на відмову, годин

300 000

300 000

Розміри, мм

Без вентиляторів

123 х 133 х 163

З вентиляторами

150 x 137 x 163

Вага, г

1197

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

Упаковка та комплектація

be quiet! DARK ROCK PRO 3

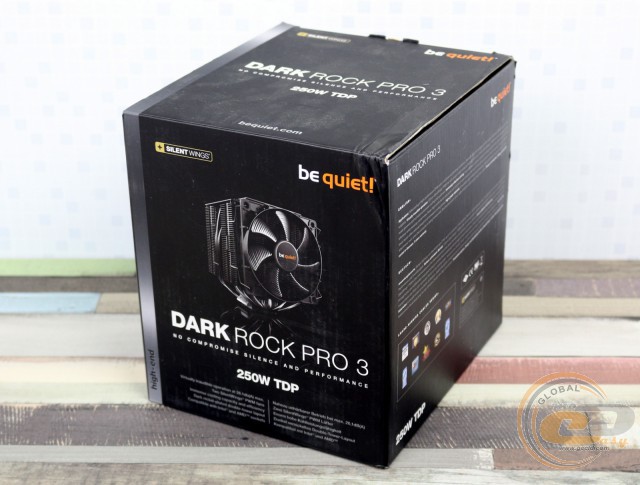

Коробка, в якій поставляється охолоджувач, має всі характерні риси продукції, що продається під брендом be quiet !. Чорно-біло-помаранчеві тони, відмінне інформаційне наповнення, докладна таблиця специфікації - традиційно все на своїх місцях.

be quiet! DARK ROCK PRO 3

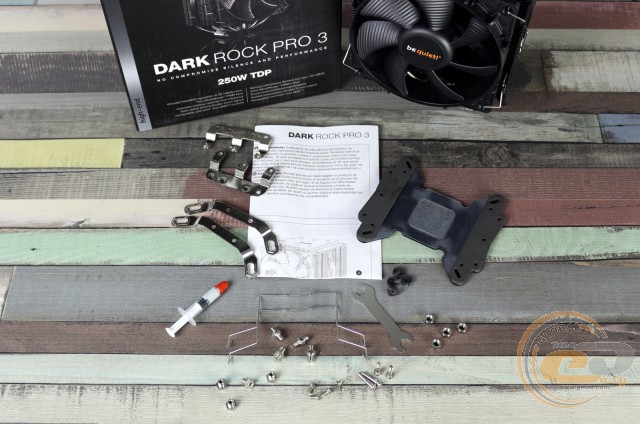

Комплектація be quiet! DARK ROCK PRO 3 також видає виробника, оскільки містить фірмове металеве мультиплатформове кріплення та інші корисні компоненти. Повний їх перелік виглядає так:

  • універсальна підсилювальна пластина з пом’якшувальними прокладками;
  • дві пари металевих кріплень для різних платформ;
  • набір втулок, гайок і гвинтів;
  • чотири C-подібні пластикові прокладки;
  • гайковий ключ;
  • термопаста Dow Corning TC-5121 у шприці (1 г);
  • пара металевих скоб для кріплення вентилятора;
  • керівництво з встановлювання.

Відзначимо наявність у комплекті термопасти Dow Corning TC-5121, яка забезпечує максимально ефективну передачу тепла між основою охолоджувача і теплорозподільною кришкою процесора.

Зовнішній вигляд і конструкція

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

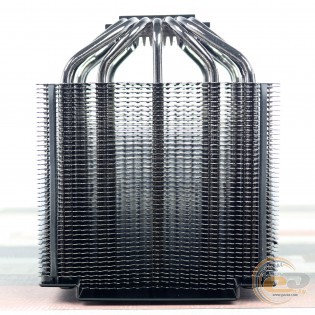

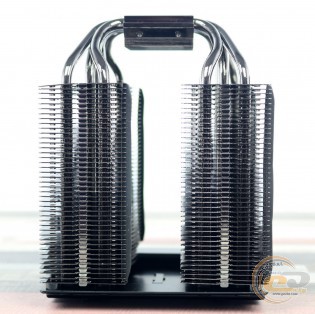

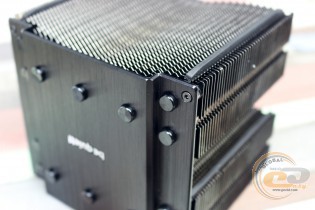

В основі be quiet! DARK ROCK PRO 3 лежить радіатор баштового типу, що складається з двох секцій. Вони утворюються з семи мідних U-подібних 6-мм теплових трубок, на які нанизані 0,6-мм алюмінієві пластини. Всі елементи радіатора вирізняються приємним нікельованим покриттям, що захищає їх від окислення і надає конструкції оригінального зовнішнього вигляду.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

Верх охолоджувача прикриває пофарбована в чорний колір полірована алюмінієва кришка, на якій нанесено емблему бренду.

be quiet! DARK ROCK PRO 3

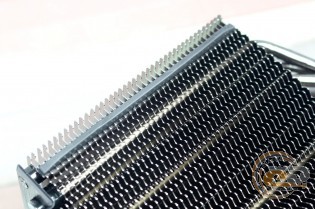

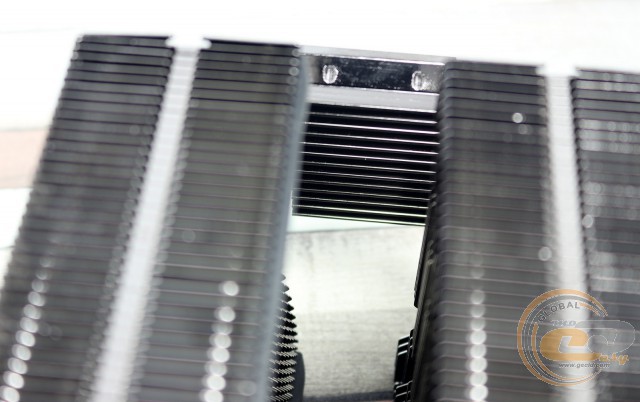

Під нею відкривається вид на пластини радіатора, що вирізняються цікавою формою. З боку вентиляторів вони мають пилкоподібні краї, а на поверхні присутні опуклості, які покращують циркуляцію повітря та оптимізують його конвекцію.

be quiet! DARK ROCK PRO 3

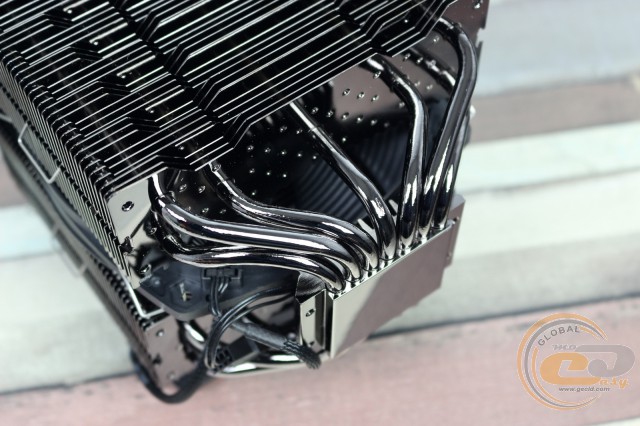

За допомогою припою трубки прикріплені до основи радіатора, а пластини дуже щільно насаджені без використання пайки. Такий підхід зустрічається найчастіше, оскільки він сприяє кращій теплопередачі біля основи і високій жорсткості конструкції загалом.

be quiet! DARK ROCK PRO 3

be quiet! DARK ROCK PRO 3

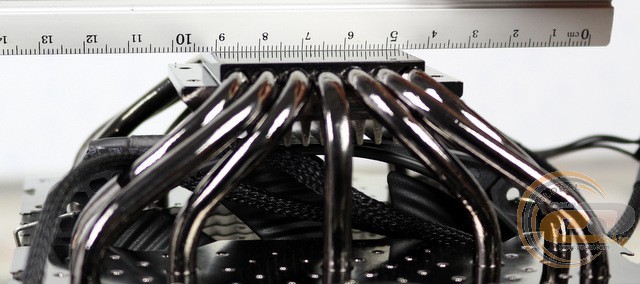

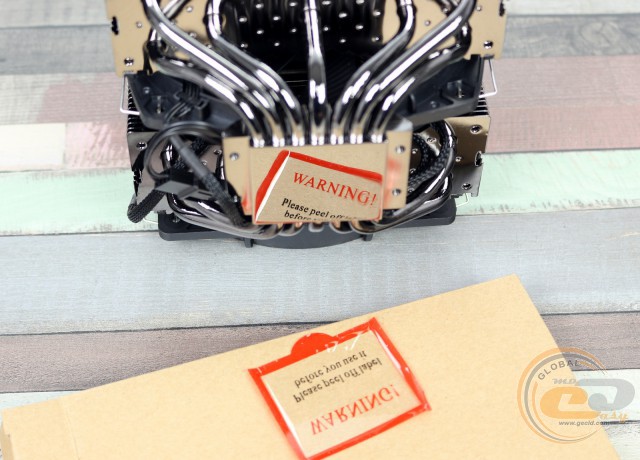

Сама основа вирізняється дзеркальним поліруванням. Окрім того, її поверхня повністю рівна, що забезпечить оптимальний контакт з теплорозподільною кришкою процесора.

be quiet! DARK ROCK PRO 3

Корисним конструкційним рішенням є компактний радіатор, що розташований на звороті основи та вносить свою частку в відведення тепла.

be quiet! DARK ROCK PRO 3

be quiet! DARK ROCK PRO 3

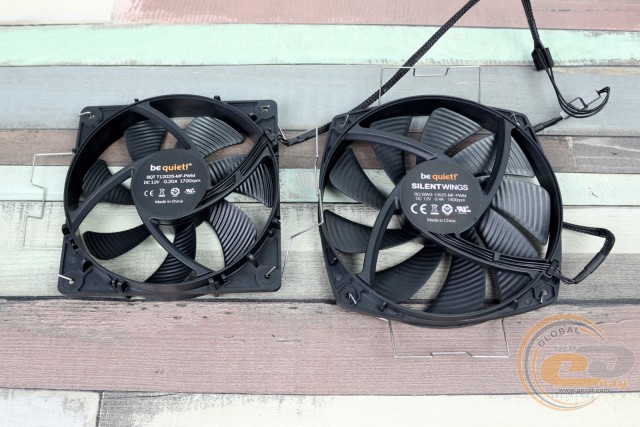

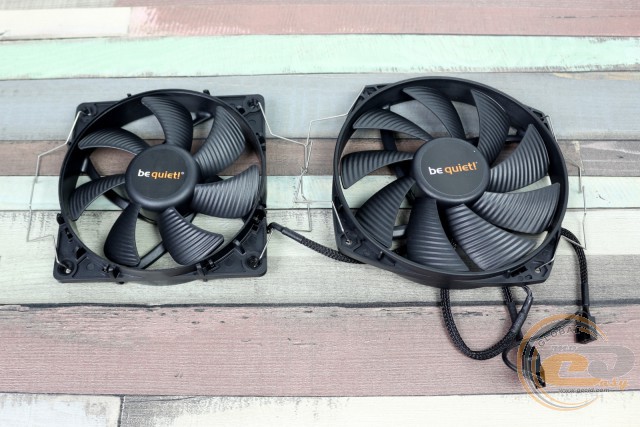

Для активного переміщення повітря використовуються два фірмові вентилятори: 120-мм be quiet! SilentWings PWM (BQT T12025-MF-PWM) та 135-мм be quiet! SilentWings PWM (BQ SW3-13525-MF-PWM). Спільною особливістю даних вентиляторів є використання в їх основі довговічних гідродинамічних підшипників (ресурс 300 000 годин), ШІМ-регулювання швидкості обертання, а також рифлені лопаті. Окрім того, 135-мм рішення вирізняється застосуванням 6-полюсного електродвигуна (замість стандартного 4-полюсного), що забезпечує тихішу роботу та нижчий рівень створеної вібрації. В цілому рівень шуму вентиляторів не повинен перевищувати позначку 26,1 дБ при максимальній швидкості обертання.

Живлення на вентилятори подається через один 4-контактний роз'єм, а 135-мм пропелер підключається до 120-мм за допомогою 3-проводового розгалужувача. За бажанням вентилятори можна під'єднати й окремо, оскільки довжини проводів (20 - 25 см) для цього буде цілком достатньо.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

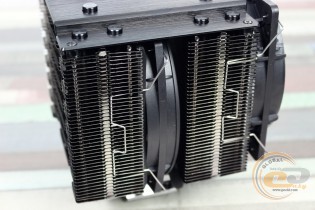

Пропелери без жодних труднощів кріпляться до радіатора за допомогою металевих скоб. З тильного боку охолоджувача також можна змонтувати ще один 120-мм вентилятор, використовуючи пару комплектних кріплень. Для зменшення вібрацій, що передаються на радіатор, в місцях установки вентиляторів розташовані поздовжні гумові прокладки.

Процес встановлення

Процес встановлення кулера be quiet! DARK ROCK PRO 3 на різні платформи описаний у комплектному паперовому керівництві. Далі ми докладно розповімо про особливості цієї процедури.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

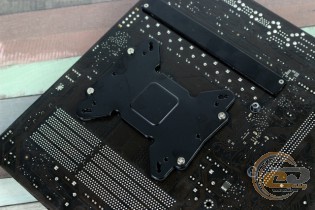

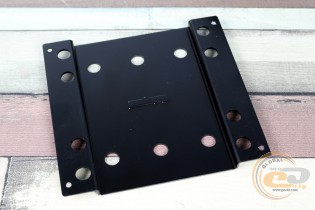

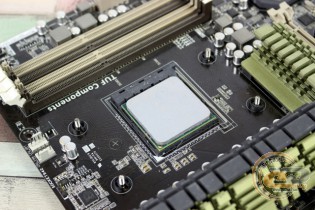

На системних платах для процесорів компанії AMD спочатку необхідно демонтувати стандартне кріплення. Зі зворотного боку встановлюємо комплектну підсилювальну пластину, яка фіксується за допомогою гвинтів і комплектних C-подібних шайб.
