Огляд процесорної системи водяного охолодження ASUS TUF Gaming LC 240 ARGB: (не)велике оновлення
23-12-2021
Близько року тому до наших рук потрапила 240-мм СВО ASUS TUF Gaming LC 240 RGB. Потенційного покупця вона приваблює яскравою зовнішністю та гарною продуктивністю. Наприклад, охолодження 24-потокового AMD Ryzen 9 3900X їй дається без особливих зусиль за будь-якої швидкості обертання пропелерів.
Але, як нам з вами відомо, компанія ASUS не сидить склавши руки. Тому світло побачила оновлена версія – ASUS TUF Gaming LC 240 ARGB. Відмінність полягає лише в одній літері в назві, а що за нею ховається? Як завжди, далі ми про все розповімо.
Специфікація
Модель |
ASUS TUF Gaming LC 240 RGB |
Підтримка процесорних роз'ємів |
AMD Socket AM4 Intel Socket LGA1150/LGA1151/LGA1155/ LGA1156/LGA1366/LGA1200/LGA1700 |
Термоінтерфейс |
Нанесений на підошву водоблока |
Довжина сполучних шлангів, мм |
380 |
Радіатор |
|
Матеріал |
Алюміній |
Розміри, мм |
272х122х27 |
Водоблок |
|
Розміри, мм |
80х80х45 |
Номінальна напруга живлення, В |
12 |
Роз'єм живлення |
4-контактний |
Довжина кабелю живлення/підсвічування, см |
28,3/32 |
LED-підсвічування |
Є |
Вентилятори |
|
Модель |
ASUS TUF GAMING MODEL 12 ARGB |
Розміри, мм |
120х120х25 |
Кількість |
2 |
Підтримка ШИМ-регулювання швидкості обертання лопатей |
Є |
LED-підсвічування |
Є |
Напруга живлення, В |
12 |
Струм, А |
0,35 |
Швидкість обертання, об/хв |
800 – 2000 ±10% |
Рівень шуму, дБА |
29 |
Максимальний повітряний потік, CFM (м3/год) |
67 (113,8) |
Статичний тиск, мм вод. ст. |
3 |
Роз'єм живлення |
4-контактний |
Довжина кабелю живлення/підсвічування, см |
33/34 |
Сайт виробника |
Упаковка та комплект постачання
Коробка у фірмових кольорах несе на собі оновлений логотип лінійки ASUS TUF Gaming, згадка про 6-річну гарантію (за фактом від 3 до 5 років у вітчизняних магазинах) і позначку про сумісність зі свіжим Intel Socket LGA1700.
Зворотний бік порадує зображенням водянки з більш докладним описом її особливостей і специфікацією. З останньої легко зрозуміти, що глобальних відмінностей у новинці чекати не варто.

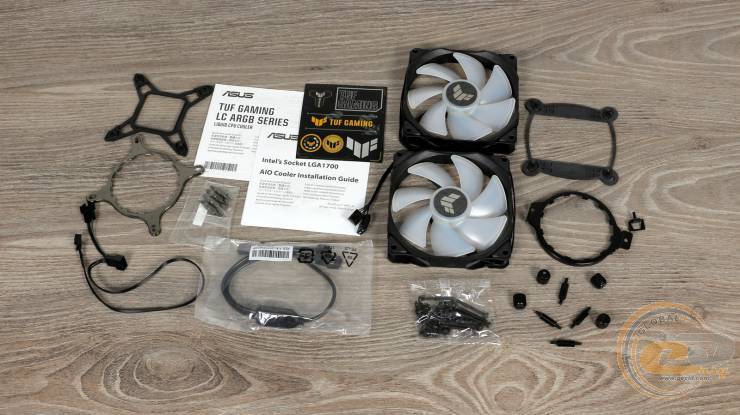

Комплект постачання дуже насичений, що цілком звично для таких пристроїв. Крім пари вентиляторів, тут також знайшлося місце для:
- металеві рамки для AMD;
- металевої рамки для Intel (встановлена на водоблоці);
- металевої рамки для Intel із підтримкою Socket LGA1700 (але без підтримки Socket LGA1366);
- дві пластикові опорні пластини для Intel під відповідні рамки;
- набору кріпильних стійок, гвинтів, шайб та гайок;
- концентратора для підключення двох вентиляторів до одного гнізда;
- розгалужувача для підключення підсвічування вентиляторів та водоблока до одного роз'єму;
- набору наклейок;
- документації для користувача.
Зовнішній вигляд та конструкція

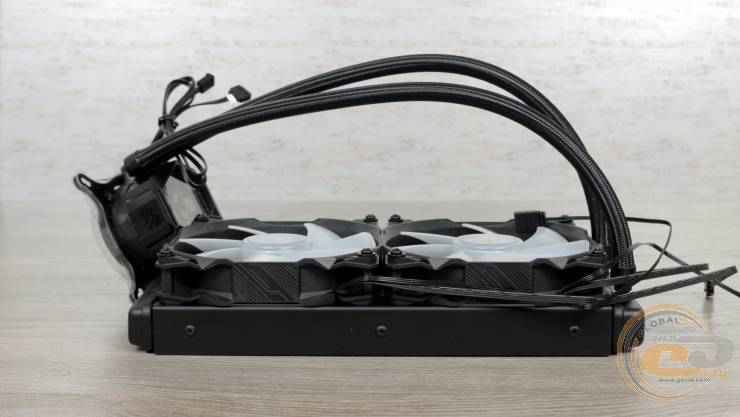

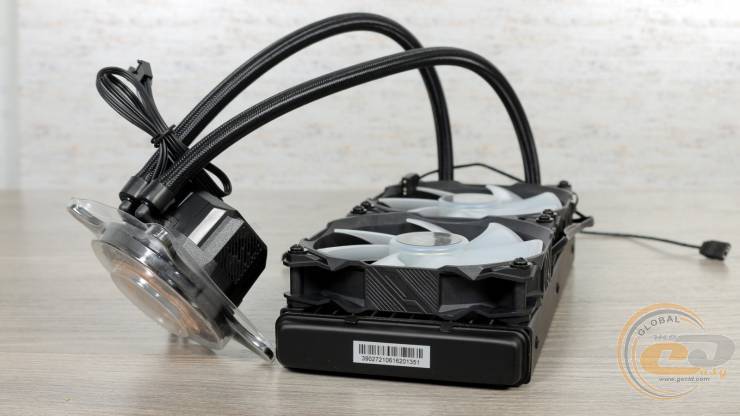

Конструкція ASUS TUF Gaming LC 240 ARGB цілком звична для необслуговуваних СВО. Є радіатор і помпа, з'єднані між собою парою гнучких шлангів у нейлоновому обплетенні. Довжина останніх дорівнює 380 мм.
Про технічну начинку водоблока нам відомо мало. Живлення до внутрішнього насоса подається через 3-контактний кабель довжиною 28,3 см. А другий схожий провід у 4-контактному виконанні довжиною 32 см призначений для активації підсвічування (+12V RGB). Судячи з логотипу на коробці та на сайті виробника, начинка водоблока розроблялася у співпраці з відомим виробником систем охолодження – датською компанією Asetek.

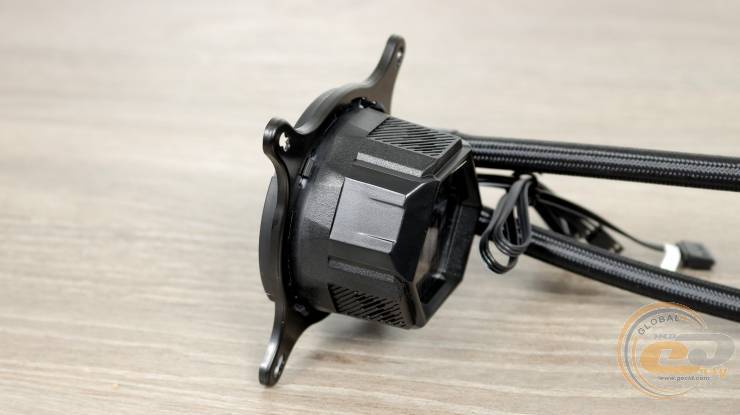

Що ж до зовнішності, то бачимо коробку розмірами 80х80х45 мм, покрита практичним чорним матовим пластиком. На трьох бічних гранях є діагональні прорізи, що світяться.

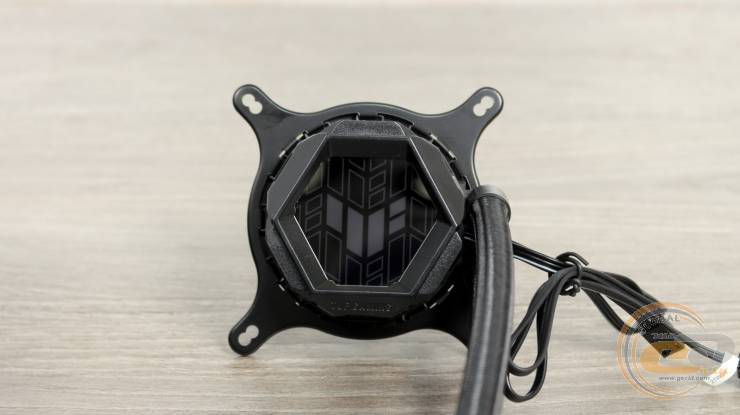

Верхню її частину прикрашає шестикутник із не надто помітним написом «TUF Gaming». Набагато промовистішим буде дзеркальний у вимкненому стані і оновлений (у порівнянні з версією RGB) логотип ASUS TUF Gaming по центру, що світиться у ввімкненому.
Збоку до водоблока підведені Г-подібні фітинги для підключення шлангів, які можна повертати для зручного розміщення елементів СВО відносно один одного.

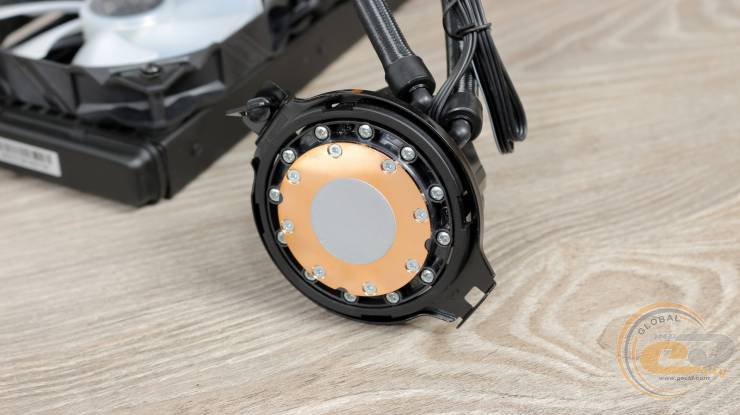

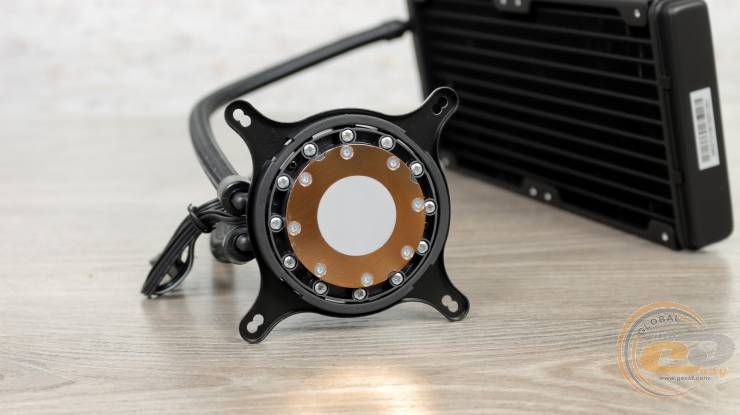

Кругла мідна основа діаметром 54 мм кріпиться вісьмома фігурними гвинтами. Його поверхня досить рівна, хоча є сліди від шліфування. Також виробник не забув і про круглий острівець термопасти, так що докуповувати її не обов'язково.

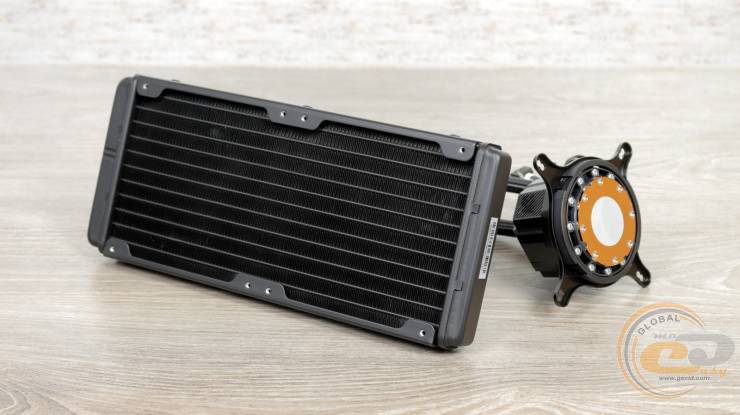

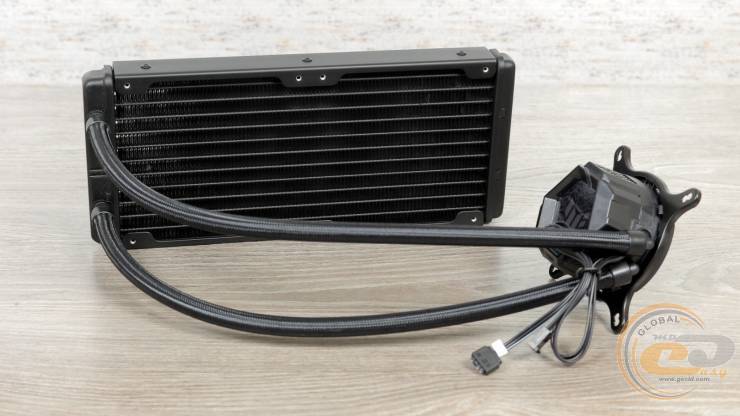

Алюмінієвий радіатор ASUS TUF Gaming LC 240 ARGB має розміри 272х122х27 мм. Як і у разі з водоблоком, змін у конструкції порівняно з ASUS TUF Gaming LC 240 RGB немає.
Радіатор складається з 13 поздовжніх каналів, якими циркулює холодоагент. Простір між ними заповнено металевими ребрами у вигляді гармошок, які помітно збільшують площу тепловіддачі. Їхня товщина становить 0,2 мм, а середня відстань між ними близько до 1,3 мм. У результаті отримуємо щільність ребер на дюйм лише на рівні 20 FPI.
Шланги кріпляться до радіатора одному з торців з допомогою прямих фітингів. Нагадаємо, що дана СВО відноситься до необслуговуваних, тому жодних отворів для зливу або додавання холодоагенту не передбачено.

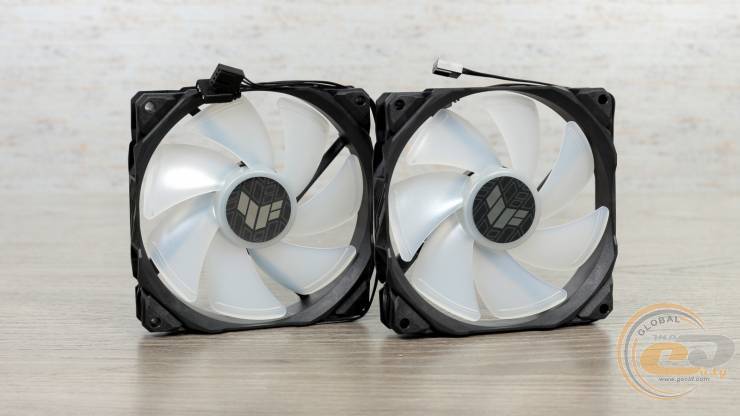

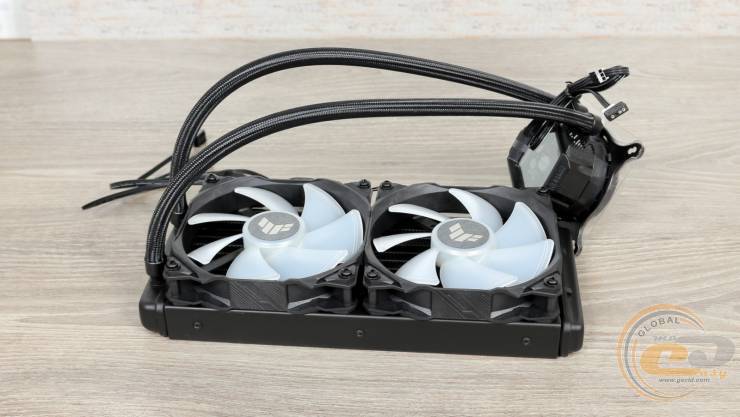

Тепер кілька слів про вентилятори. За обдування радіатора відповідає пара 120-мм ASUS TUF GAMING MODEL 12 ARGB з прозорою крильчаткою. Виробник обіцяє ШІМ-регулювання частоти обертання лопат у діапазоні 800–2000 ±10% об/хв. Рівень шуму не повинен перевищувати за 29 дБ, а максимальний потік повітря від кожного вентилятора досягає 67 CFM або 113,8 м3/год. Але нас найбільше цікавить статичний тиск, який тут дорівнює 3 мм вод. ст.
Уздовж кінчиків лопатей передбачені невеликі канавки, покликані покращити повітряний потік та знизити шум вентилятора. На додаток згадаємо логотипи ASUS TUF Gaming на пропелерах, які відповідають сучасній стилістиці бренду.

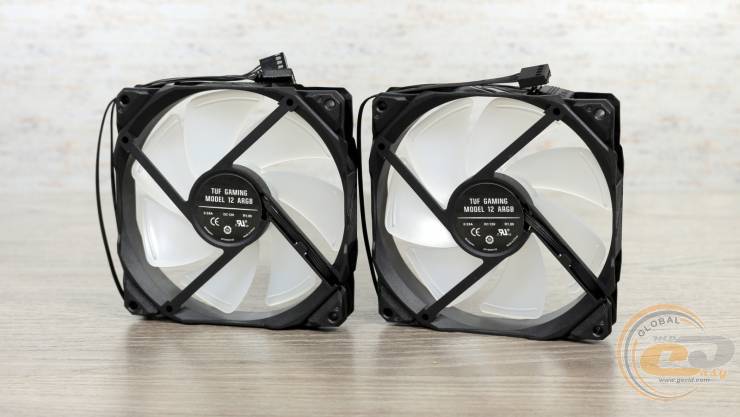

На звороті дрібним шрифтом вказаний виробник і модель пропелерів – CHAMPION CF1225H12S. Судячи з букви «S» наприкінці, перед нами рішення на основі недорогих підшипників ковзання. Зате вони захищені від попадання пилу (IP5X), що має підвищити їхній ресурс. Споживають вевентилятори до 4,2 Вт кожна (12 В, 0,35 А).
На жаль, прогумованих вставок у місці контакту вентиляторів та радіатора не передбачено.

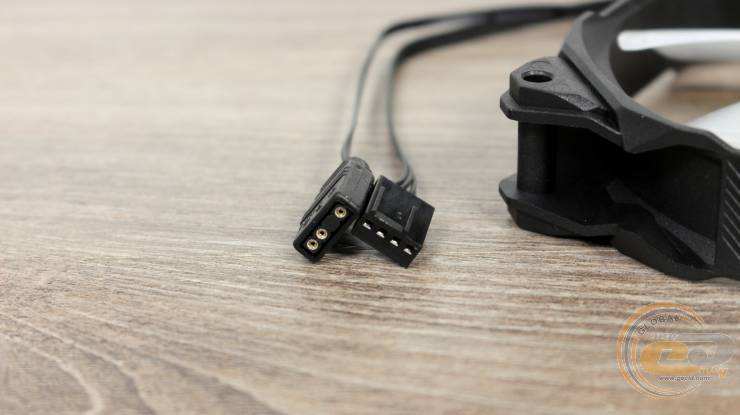

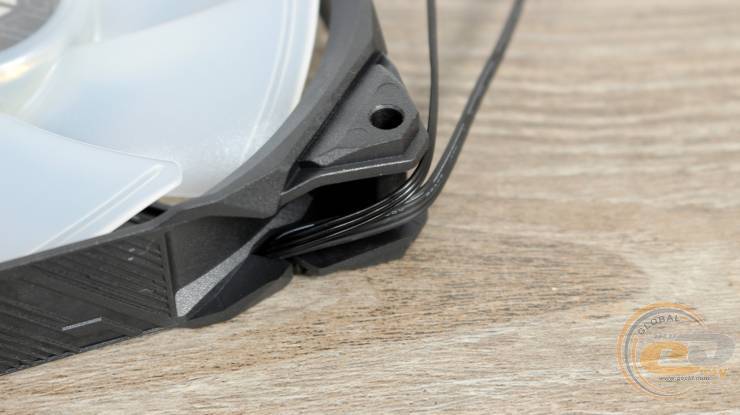

Для подачі живлення використовуються 4-контактні кабелі довжиною 33 см, а для підключення їх підсвічування – 34 см +12V RGB.
Нагадаємо, у комплекті постачання є два розгалужувачі. Один з них (довжина 37,5 см) дозволить підживити обидва вентилятори від одного 4-контактного роз'єму на материнській платі. Другий же (довжина 38,5 см) покликаний зібрати три кабелі підсвічування (водоблоки та двох вентиляторів) воєдино і підключити їх до колодки +12V RGB на материнській платі.
До речі, вентилятори дуже просто кріпляться до радіатора за допомогою довгих гвинтів та шайб.
