Огляд і тестування пасивної системи охолодження для відеокарт ASUS DirectCU Silent

Сьогодні, вибираючи відеокарту, вимогливі користувачі все частіше звертають увагу не тільки на рівень продуктивності графічного процесора і об'єм відеопам'яті. Вагомим аргументом на користь покупки того чи іншого рішення для ентузіастів і геймерів може стати використана система охолодження. Адже якісний і ефективний кулер надає користувачу чимало серйозних переваг, тобто тиха робота графічного прискорювача і комфортний температурний режим елементів друкованої плати, що забезпечує довгий термін їх служби поряд з поліпшеним розгінним потенціалом. Виробники відеокарт добре розуміють важливість ефективного і тихого охолодження для «обізнаних» користувачів і інвестують чимало ресурсів у розробку фірмових систем охолодження, що перевершують не тільки «референсні» кулери розроблені інженерами AMD і NVIDIA, але і альтернативні продукти конкурентів. Також варто відзначити тенденцію до поступового підвищення енергоефективності графічних чіпів і зниженню тепловиділення при постійно зростаючій продуктивності. У зв'язку з цим найбільш потужніші відеокарти комплектуються виробниками повністю пасивними системами охолодження, конструкції яких також постійно вдосконалюються.

Сьогодні ми познайомимо вас з однією з найбільш продуктивних безвентиляторних систем охолодження від компанії ASUS, яка належить до добре відомої лінійки DirectCU Silent. На сьогоднішній момент в асортименті тайванського «вендора» є тільки одне рішення, яке комплектується найбільш ефективною версією охолоджувачаASUS Radeon HD 6770 DirectCU Silent, однак в майбутньому нас, напевно, очікує ще декілька продуктів з цим кулером, як і поява ще рішень з менш габаритними версіями DirectCU Silent. Але почнемо наше знайомство ми з короткого екскурсу в історію розвитку лінійки відеокарт ASUS DirectCU.

DirectCU Silent

DirectCU Silent

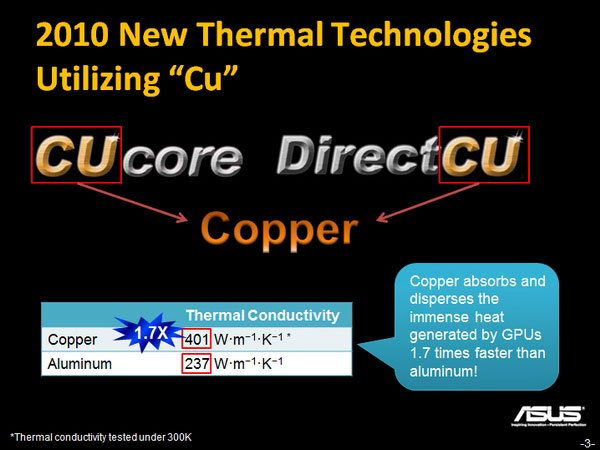

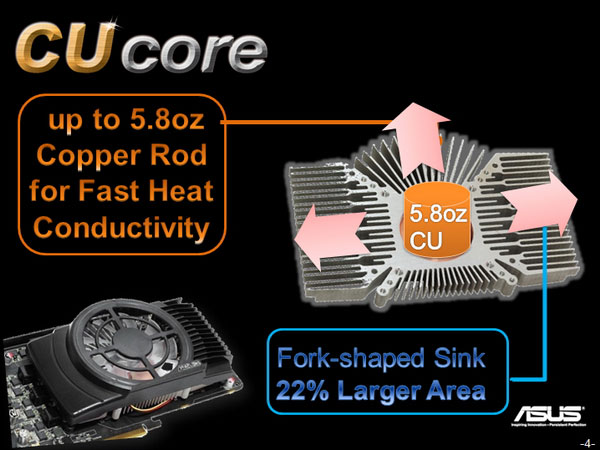

Отже, в 2010 році компанія ASUS представила перші моделі відеокарт з лінійок CUcore і DirectCU. Ключовою особливістю цих рішень стало застосування в конструкції систем охолодження мідних елементів. У випадку DirectCU мова іде про застосування мідних 8 мм теплових трубок, які мають прямий контакт з графічним чіпом, а відеокарти з приставкою CUcore у назві оснащені кулером, який складається з алюмінієвого радіатора з мідним сердечником у центрі. За заявою виробника, встановлення альтернативної системи охолодження DirectCU або CUcore дозволяє охолоджувати графічний чіп на 20% ефективніше в порівнянні з еталонними кулерами, що досить суттєво.

DirectCU Silent

Вибір матеріалу, зрозуміло, не був випадковим, адже мідь у порівнянні з алюмінієм має набагато більшу теплопровідність, але водночас меншу теплоємність. Логічно припустити, що найбільш ефективною системою охолодження буде та, у якій два ці матеріали комбінуються. І саме цією ідеєю надихнулися інженери ASUS, як, втім, і більшість компаній, що займаються розробкою систем охолодження.

DirectCU Silent

Логічним продовженням лінійки DirectCU став випуск її другої ревізії, яка одержала ряд істотних покращень. Серед них: збільшення кількості теплових трубок і площі розсіювання радіатора, застосування двох високопродуктивних вентиляторів замість одного.

Крім цього, у модельному ряді ASUS DirectCU II з'явилися відеоприскорювачі на базі найбільш продуктивних графічних процесорів, оснащені трихслотовою системою охолодження. Це дозволило збільшити ефективність охолодження сучасних чіпів при значному зниженні рівня шуму.

DirectCU Silent

Наступним етапом в історії лінійки DirectCU стала поява в ній безвентиляторних рішень, орієнтованих на любителів тиші. Відеокарти з пасивними системами охолодження DirectCU Silent призначені для користувачів, яким необхідне досить продуктивне і сучасне рішення для універсального мультимедійного комп'ютера або HTPC, але при цьому зовсім безшумне в роботі.

Причому компанією ASUS було представлено дві версії кулера DirectCU Silent: базового рівня з застосуванням однієї теплової трубки (наприклад, на відеокарті ASUS GeForce GT 430 DirectCU Silent) і більш високого класу з використанням двох теплових трубок.

Варто відзначити, що на активне ігрове застосування графічні прискорювачі з лінійки ASUS DirectCU Silent спочатку орієнтовані не були. Однак ситуація суттєво покращилася з виходом на ринок «геймерської» відеокарти ASUS Radeon HD 6770 DirectCU Silent .

Завдяки застосуванню нового пасивного кулера DirectCU Silent, розробники не були змушені застосовувати енергоефективну пам'ять DDR3 або суттєво знижувати частоту графічного ядра. Таким чином, рівень продуктивності ASUS Radeon HD 6770 DirectCU Silent практично не поступається «еталонному» Radeon HD 6770, як ми з'ясували в процесі нещодавнього знайомства з цим продуктом.

Сьогодні ми детально розглянемо конструктивні особливості найбільш «просунутого» охолоджувача з лінійки ASUS DirectCU Silent, а також порівняємо його ефективність з кулером MSI Twin Frozr II і попередньою моделюю з лінійки CUcore.

Модель

ASUS Direct CU Silent

Матеріал

Алюміній, нікельовані мідні теплові трубки

Кількість ребер радіатора

39

Товщина пластин, мм

0,4

Відстань між пластинами, мм

2,5

Діаметр теплових трубок, мм

8

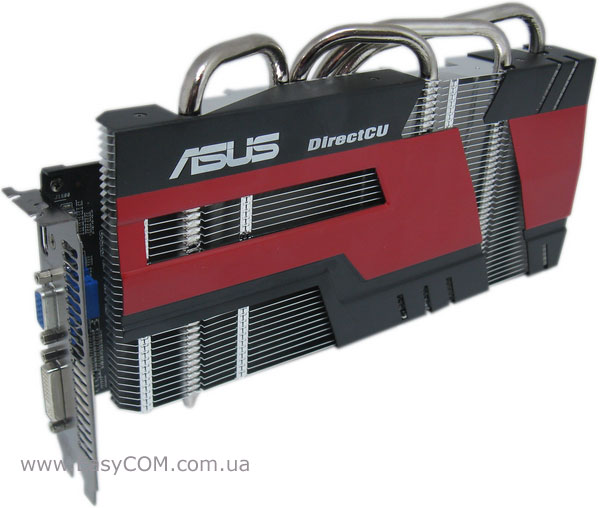

Згідно даним таблиці, радіатор ASUS DirectCU Silent початково конструювався для експлуатації в пасивному режимі. Побічно про це свідчить і значна площа розсіювання і збільшена відстань між ребрами. До речі, чималі розміри радіатора накладають деякі вимоги до корпусів, у які планується його встановлення. Відеокарту ASUS Radeon HD 6770 DirectCU Silent виробник рекомендує встановлювати в корпуси шириною не менше 20 см, а відстань від задньої стінки шасі до кошика з жорсткими дисками або фронтальної панелі повинна дорівнювати не менше 32 см. У тісний HTPC корпус таку карту встановити вже не вийде, однак у сучасному «геймерському» Middle- або Full-Tower проблем з монтажем виникнути не повинно.

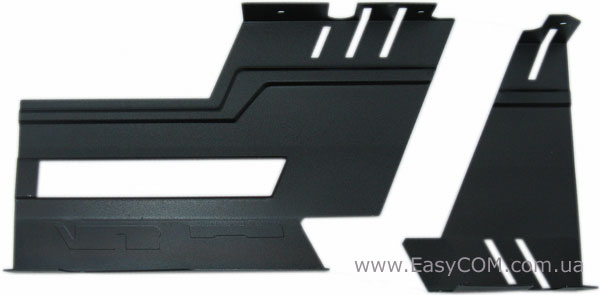

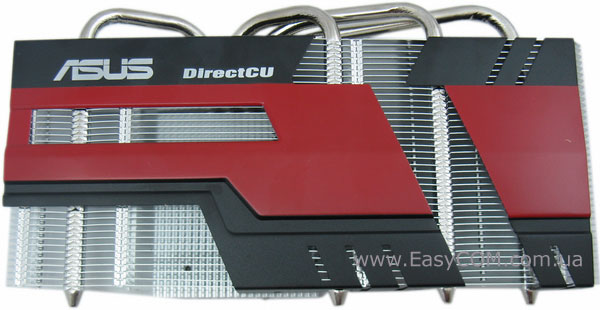

Зняття декоративних панелей не тільки дозволить краще розглянути сам радіатор, але і повинно сприяти поліпшенню ефективності теплообміну. Для цього лише потрібно буде відкрутити пару гвинтиків. Втім, така ідея навряд чи сподобається любителям моддінга і червоно-чорної гами оформлення ПК.

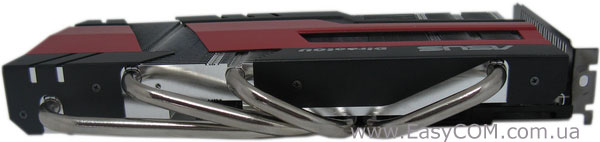

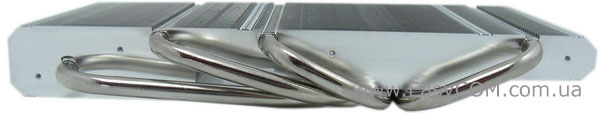

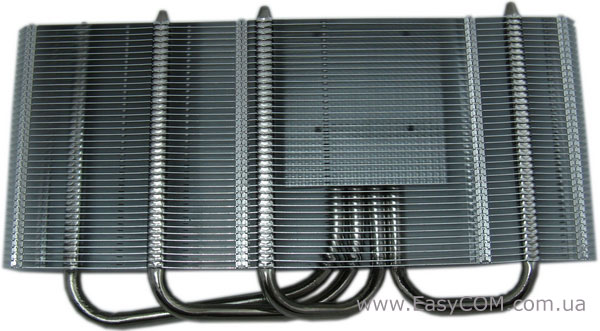

Для максимально ефективного розсіювання тепла по всій площі алюмінієвих пластин, розробники застосували чотири масивні теплові трубки з внутрішнім перетином 8 мм. Для запобігання їх окиснення і погіршення ефективності з часом, вони завбачливо покриті шаром нікелю.

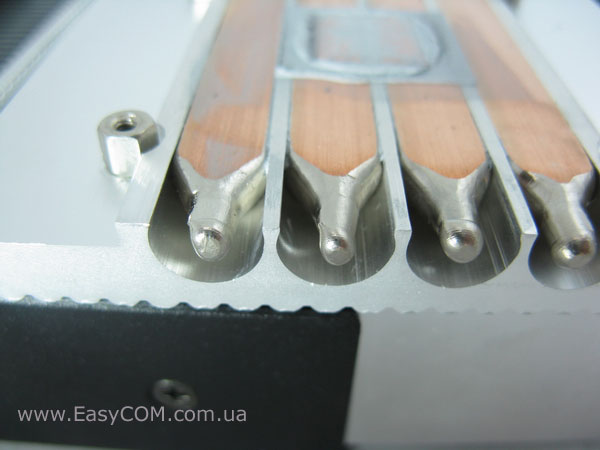

У місці контакту теплових трубок з графічним ядром тайванські інженери щільно закріпили їх у жолобах алюмінієвої пластини-основи, поліпшивши контакт за допомогою припою.

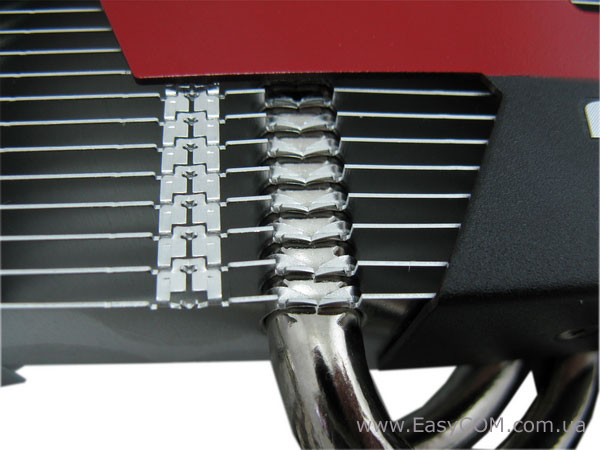

На жаль, у місцях з'єднання теплових трубок і ребер радіатора слідів пайки ми не знайшли, хоча «спідничка» до теплових трубок прилягає дуже щільно.

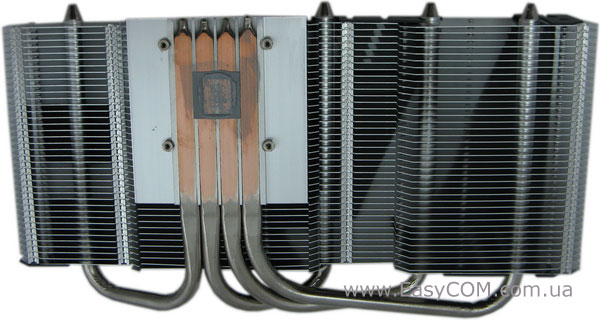

По відбитті на термопасті чітко помітно, що графічний чіп «Juniper XT» має досить невелику площу і прямо контактує тільки з двома серед чотирьох теплотрубок, внаслідок чого на відеокарті ASUS Radeon HD 6770 DirectCU Silent кулер, імовірно, не розкриє повністю весь закладений у нього потенціал. Втім, можливо, у майбутньому нас очікує більш продуктивне рішення з кулером DirectCU Silent, і така основа-теплопередавач тоді буде досить до речі.

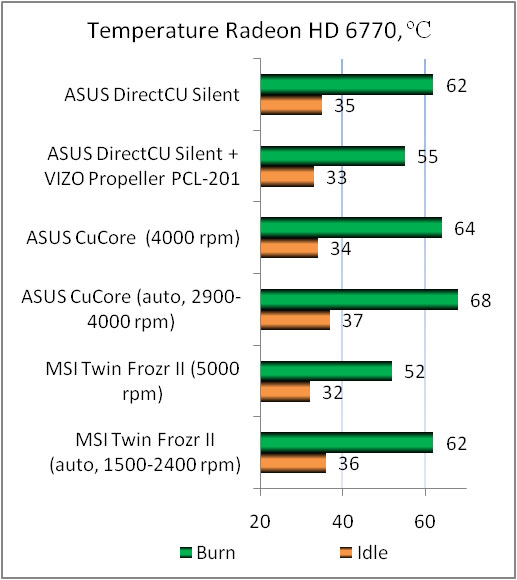

Що ж, на цьому закінчимо зовнішній огляд і перейдемо до практичного вивчення можливостей нової пасивної СО від компанії ASUS. Суперниками цього масивного охолоджувача в процесі тестування будуть дві активні системи охолодження. Перша зустрічалася нам на відеокартах ASUS Radeon HD 6770 і ASUS Radeon HD 5770 CUcore, а знайомство з другою відбулося зовсім нещодавно в огляді відеокарти MSI Radeon HD 6770 Twin Frozr II/OC.  Для одержання більш достовірних результатів всі кулери по черзі встановлювалися на відеокарту ASUS Radeon HD 6770 DirectCU Silent. Прогрів відеокарти традиційно здійснювався за допомогою утиліти FurMark, а швидкість обертання вентиляторів при першому запуску тесту встановлювалася на максимум, а при другому — в автоматичному режимі. Також в одному з тестів DirectCU Silent ми додали в сусідній з відеокартою слот розширення кулер VIZO Propeller, який здійснював додаткове охолодження радіатора при максимальній швидкості обертання вентиляторів.
