Огляд і тестування процесорної системи охолодження Akasa Venom Pico

Постійні читачі напевно вже помітили, що найчастіше до нас на тестування потрапляють топові кулери, які дозволяють охолоджувати розігнані продуктивні процесори. Але й вартість таких СО порівнянна з цінами на процесори початкового рівня. Отже, купувати більшість із них є зміст тільки у випадку наявності співрозмірного за ціною CPU. Більшість же користувачів, як показує практика, віддають перевагу процесорам з низького та середнього цінового сегменту. Тому й охолоджувачі для таких рішень вибираються з більш доступних моделей, яких, на щастя, на ринку велика різноманітність.

Akasa Venom Pico

Ми одержали можливість оцінити досить доступний охолоджувач баштового типу, який є проміжною ланкою між боксовими кулерами та більш дорогими моделями, оснащеними більшими вентиляторами та значною кількістю мідних трубок. У системі охолодження Akasa Venom Pico використовується порівняно невеликий радіатор, оснований на двох теплових трубках, і 92-мм вентилятор із ШІМ-регулюванням швидкості обертання лопатей. Про те, наскільки висока ефективність даного рішення при охолодженні процесорів з різними теплопакетами ви довідаєтеся далі в матеріалі.

Специфікація

Виробник і модель

Akasa Venom Pico

Підтримка процесорних роз’ємів

AMD Socket AM2 / AM2+ / AM3 / FM1

Intel Socket LGA775 / LGA115x

Теплові трубки

Матеріал

Мідь

Кількість

2

Діаметр, мм

6

Матеріал радіатора

Алюміній

Термоінтерфейс

Термопаста в пакеті

Вентилятор

Akasa DFS922512H

Номінальна напруга живлення вентилятора, В

12

Споживаний струм, А

0,26

Швидкість обертання вентилятора, об/хв

600 – 3000

Повітряний потік, м3/год (CFM)

До 98,41 (57,92)

Статичний тиск, мм вод. ст.

5,62

Рівень шуму, дБ

До 34,2

Роз’єм живлення

4-контактний

Розміри вентилятора, мм

92 х 92 х 25

Тип підшипників

EBR (Enter Bearing)

Ресурс (MTBF), год

40 000

Розміри, мм

138,5 х 94 х 76

Вага, г

364

Сайт виробника

Akasa

Сторінка продукту

Упаковка та комплектація

Akasa Venom Pico

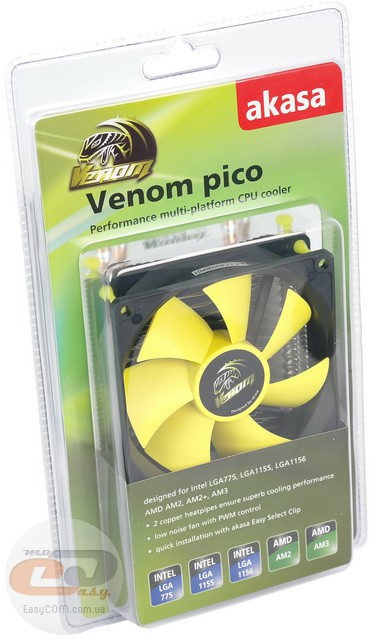

Кулер постачається в блістерній упаковці, яка забезпечує належний захист пристрою в процесі його транспортування. Завдяки такому рішенню зовнішній вигляд новинки можна оцінити ще до розкриття упаковки.

Лицьова сторона примітна описом сумісних платформ, а також деяких особливостей конструкції новинки. Так, тут відзначено:

  • використання 2-х теплових трубок для забезпечення належної продуктивності;
  • застосування низькошумного вентилятора із ШІМ-регулюванням швидкості обертання лопатей;
  • швидке встановлення охолоджувача завдяки набору кріплень Akasa Easy Select Clip.

Akasa Venom Pico

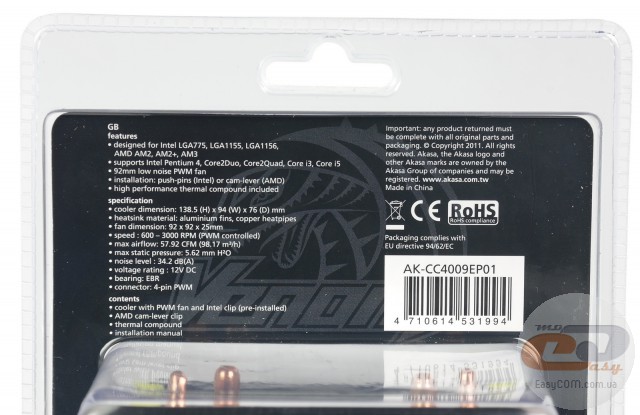

Зворотна сторона несе таблицю специфікації 5-ма мовами, звідки користувач може почерпнути вичерпну інформацію про пристрій, який знаходиться усередині, та комплект його поставки. Відповідно до зазначеної тут інформації, сам кулер виготовлений у Китаї.

Akasa Venom Pico

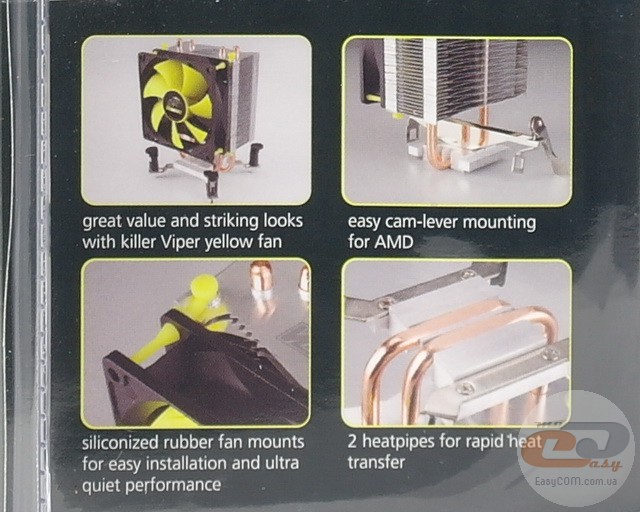

Також корисні відомості можна довідатися з бічних сторін коробки. На одній із них продовжується перелік переваг новинки:

  • забезпечення цікавого зовнішнього вигляду завдяки застосуванню вентилятора з жовтими лопатями з лінійки Akasa Viper;
  • легке кріплення на платформи AMD з використанням важільно-кулачкового механізму;
  • силіконові елементи кріплення вентилятора для простого встановлення та низького рівня шуму;
  • 2 теплові трубки для швидкої передачі тепла.

Akasa Venom Pico

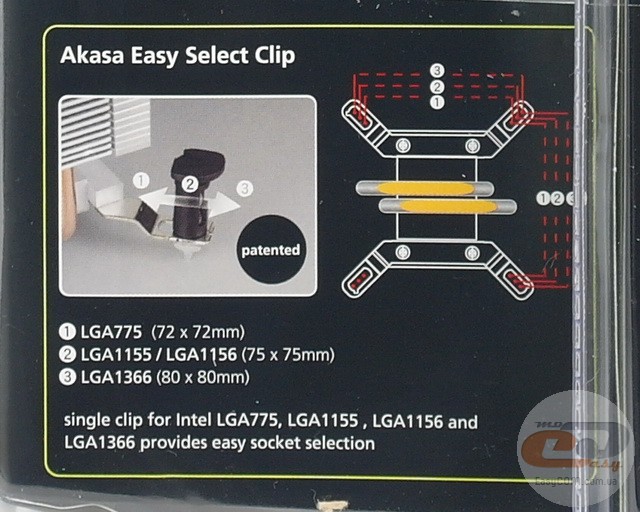

Друга ж демонструє комплектне кріплення для платформ на базі процесорів Intel. Тут слід зазначити, що якщо AMD використовує ідентичне кріплення для цілого ряду платформ (AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2), то в Intel відстань між отворами в системних платах з роз’ємами Intel Socket LGA775 і LGA115x дещо відрізняється. Тому в комплектних кріпленнях присутні поздовжні вирізи, які забезпечують їм належну універсальність.

Akasa Venom Pico

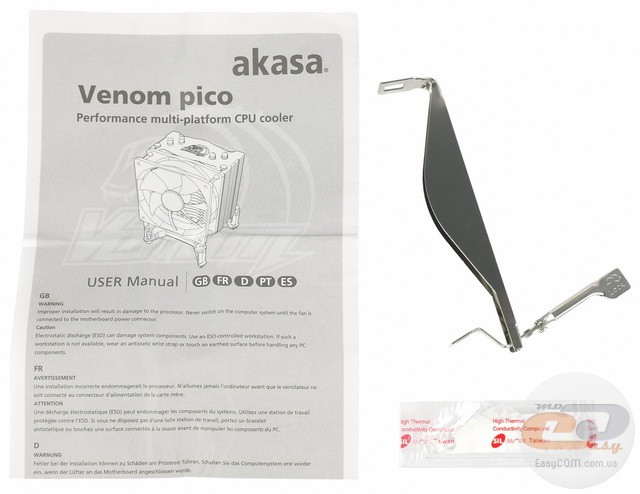

Комплектація кулера Akasa Venom Pico невелика й включає до свого складу тільки найнеобхідніше:

  • кріплення для платформи AMD;
  • термопасту в пакеті;
  • посібник зі встановлення.

Кріплення для платформи Intel з самого початку змонтоване на кулер за допомогою чотирьох гвинтів.

Зовнішній вигляд і конструкція

Akasa Venom Pico

Akasa Venom Pico

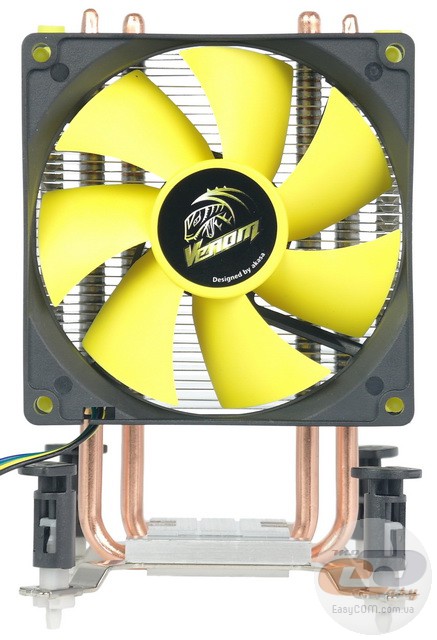

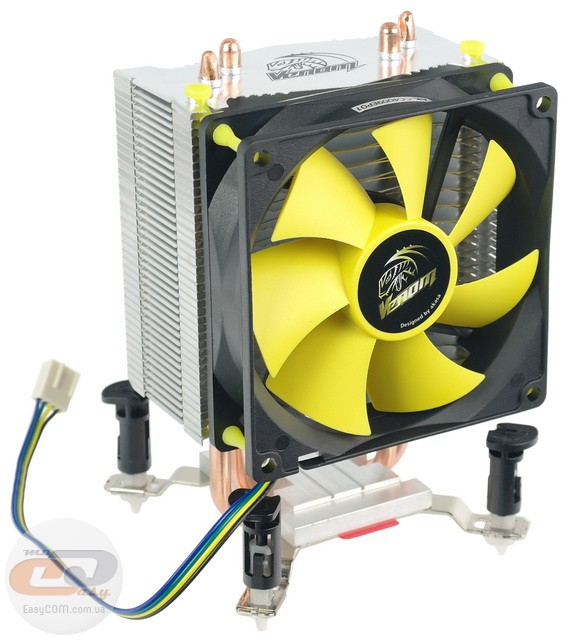

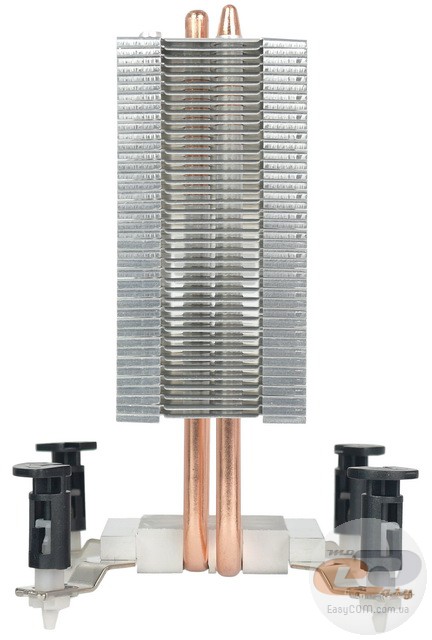

Радіатор новинки відрізняється застосуванням двох мідних теплових трубок діаметром 6 мм, які пронизують 40 алюмінієвих пластин. Товщина останніх рівна 0,5 мм, а відстань між ними – 2 мм. У цілому конструкція досить компактна і навіть зі встановленою вертушкою її розміри невеликі (138,5 х 94 х 76 мм). Отже, вона поміститься в більшість сучасних корпусів і не перекриватиме прилеглі роз’єми для модулів пам'яті або перший слот для карт розширення.

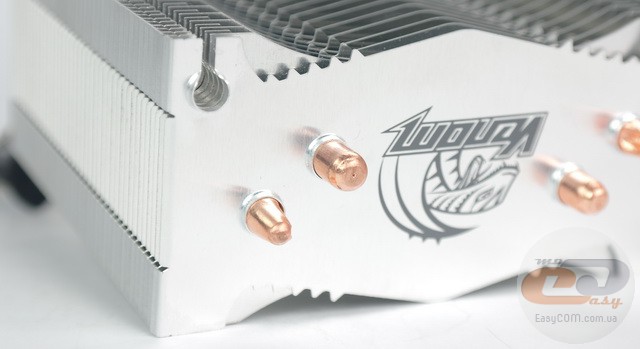

З декоративних елементів відзначимо напис «Venom» на верхній пластині, що нагадує нам про лінійку, до якої належить даний пристрій. Також багатьом користувачам сподобається чергування пластин різної форми, що надає новинці оригінального вигляду.

Akasa Venom Pico

Akasa Venom Pico

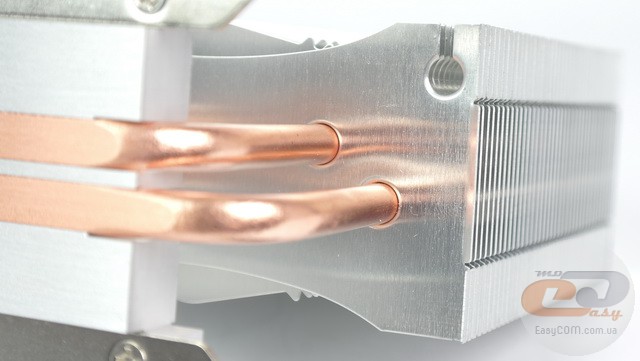

Теплові трубки не покриті шаром нікелю. Це може викликати певне падіння ефективності теплопередачі, пов'язане з окисненням міді в процесі експлуатації. Але, як показує практика, дана особливість рідко дає про себе знати навіть з часом. А от той факт, що самі трубки не припаяні ні до пластин, ні до основи, відіб'ється на провідності тепла вже з перших секунд експлуатації.

Akasa Venom Pico

Akasa Venom Pico

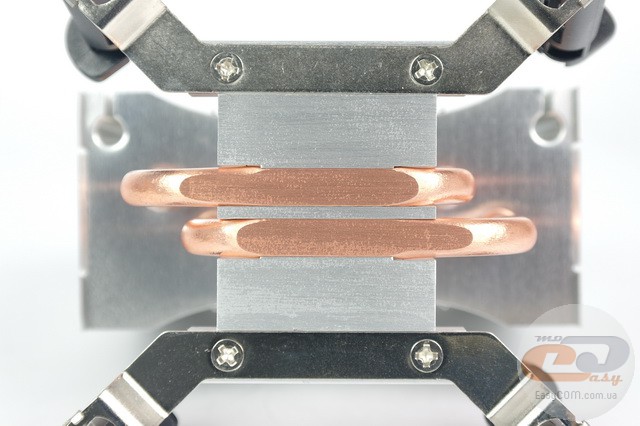

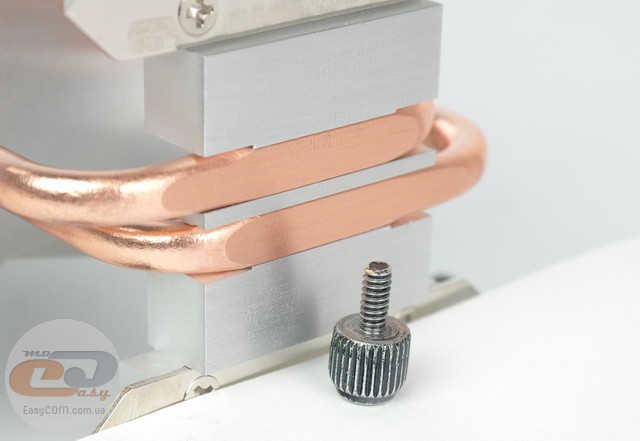

Розміри основи невеликі й рівні 37,5 х 35 мм. Сама поверхня має певну шорсткість (добре видні сліди її шліфування).

Тут нас трохи стурбувала наявність доволі великих щілин у місцях з'єднання теплових трубок і основи. В найкращому разі вони будуть заповнені термопастою, у гіршому – просто повітрям. Але в обох варіантах провідність тепла в місцях, над якими розташуються дані виїмки, буде порівняно низькою, що негативно відіб'ється на загальних показниках. Перевагою ж є прямий контакт мідних трубок з теплорозподілювальною кришкою процесора, що підвищує швидкість відведення надлишку тепла.

Akasa Venom Pico

Akasa Venom Pico

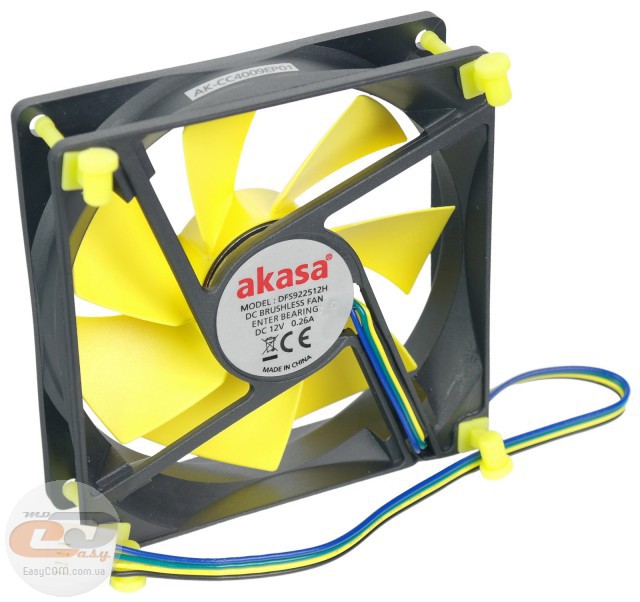

На відміну від багатьох кулерів, до складу яких включені звичні вентилятори чорного кольору, в Akasa Venom Pico використовується більш яскраве рішення. Так, у жовтому кольорі виконані не тільки лопаті вертушки, але й антивібраційні кріплення, застосовувані для монтажу пропелера на радіатор.

Сам вентилятор Akasa DFS922512H може похвалитися ШІМ-регулюванням швидкості обертання лопатей, що дозволяє йому працювати зі швидкістю від 600 до 3000 об/хв залежно від вхідної напруги. Оснований даний пропелер на підшипнику типу Enter Bearing, що, швидше за все, є позначенням підшипника ковзання.

Процес встановлення

Оскільки кулер Akasa Venom Pico має порівняно невеликі розміри, то і його встановлення відбувається дуже швидко та просто. Адже тут немає ні підсилювальної пластини, ні безлічі додаткових скоб. Монтаж здійснюється за допомогою одного з комплектних кріплень, принцип встановлення яких нагадує традиційні боксові рішення. При бажанні з офіційного сайту виробника можна завантажити докладну інструкцію, яка описує дану процедуру.

Akasa Venom Pico

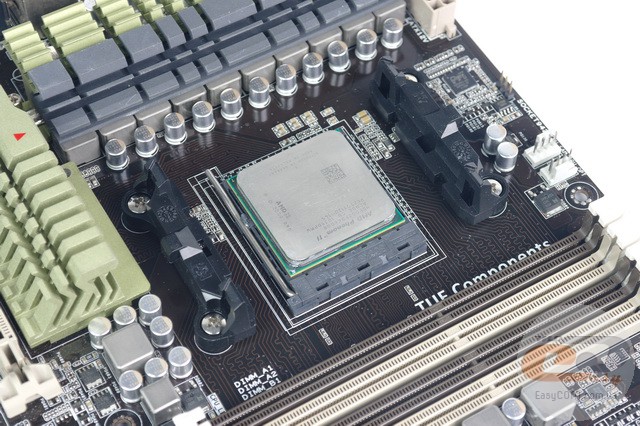

У випадку з комп'ютерами, основаними на процесорах компанії AMD, буде використовуватися стандартне кріплення, попередньо встановлене виробником системної плати. Перед монтажем самого кулера слід встановити процесор і нанести на нього термоінтерфейс.

Akasa Venom Pico

Далі за допомогою комплектної пластини-важеля закріплюємо охолоджувач на своєму місці.

Akasa Venom Pico

Akasa Venom Pico

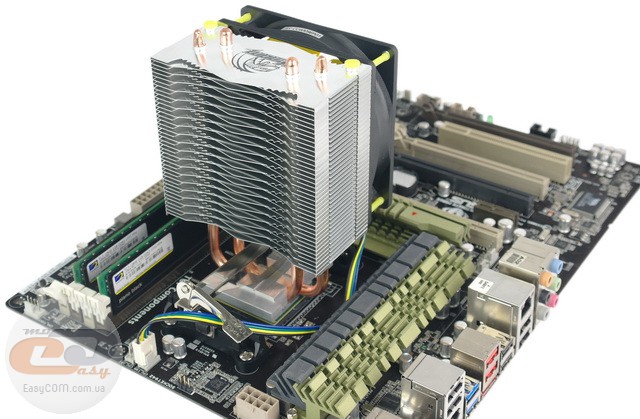

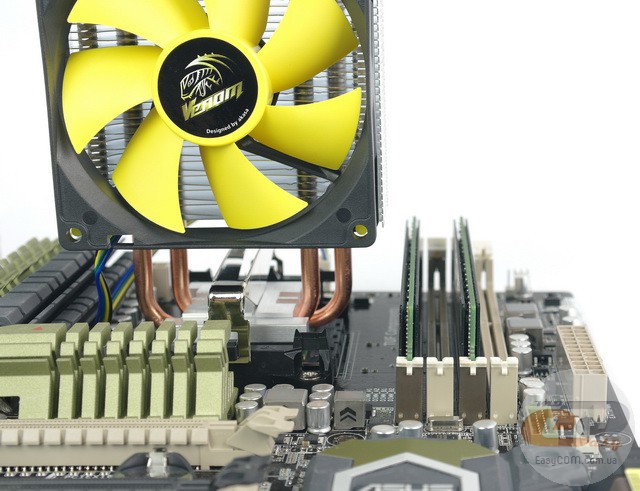

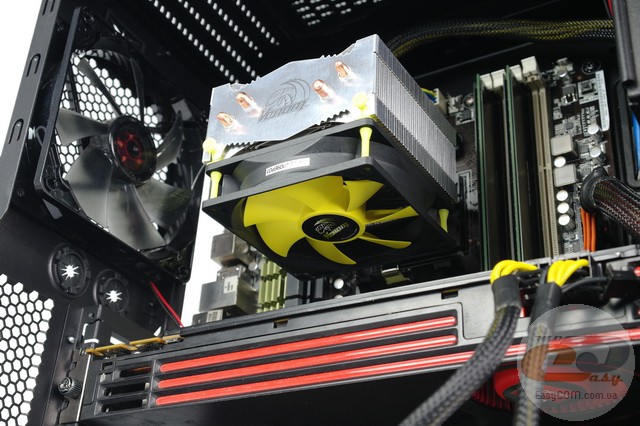

Як бачимо, кулер дійсно компактний і не заважає встановленню модулів пам'яті з високими радіаторами або застосуванню великих радіаторів на елементах підсистеми охолодження процесора.

Akasa Venom Pico

Akasa Venom Pico

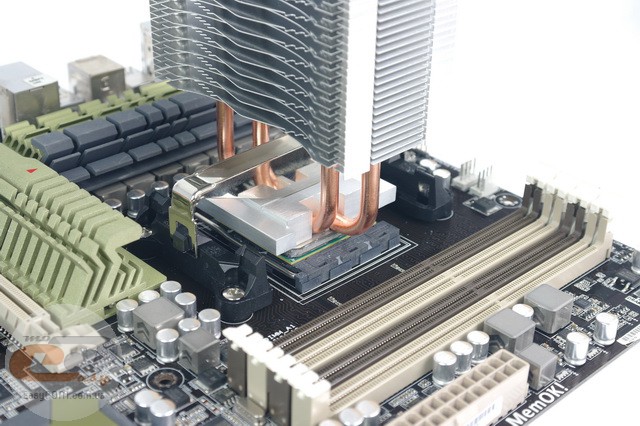

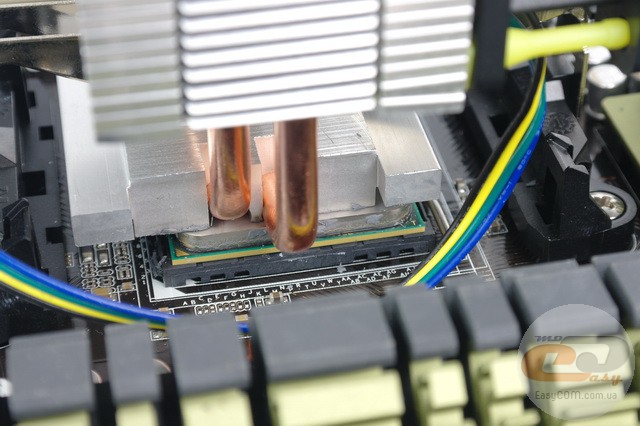

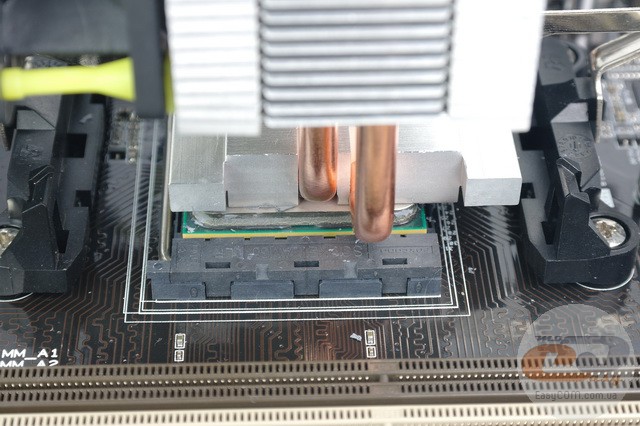

На жаль, не обійшлося й без деяких нюансів. Так, у процесорах AMD використовуються досить великі теплорозподілювальні кришки. У нашому випадку основа кулера не повністю покривала її площу, що в поєднанні з виїмками в місці кріплення теплових трубок може негативно позначитися на відведенні тепла.

Akasa Venom Pico

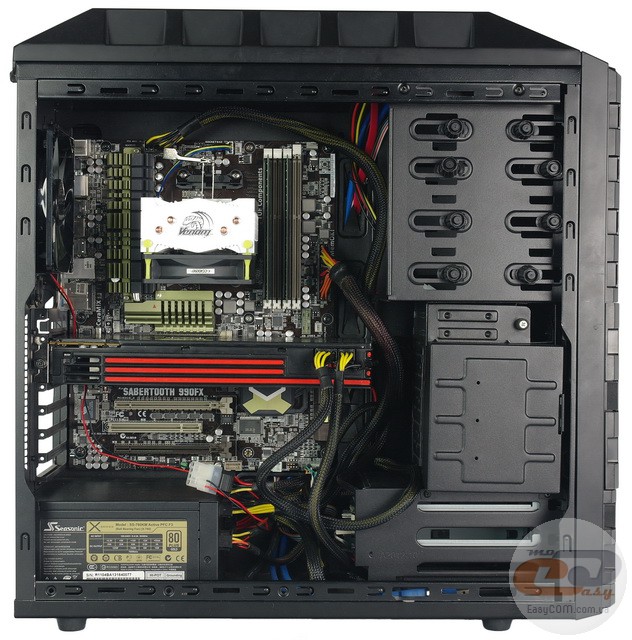

Ще одним моментом, на який слід звернути увагу, є розташування вентилятора. Так, застосовуване кріплення передбачає тільки два варіанти його встановлення: зверху або знизу конструкції. Тобто найбільш ефективний варіант із розташуванням вентилятора праворуч (з боку слотів для встановлення ОЗП) при монтажі на платформу AMD не передбачений.

Akasa Venom Pico

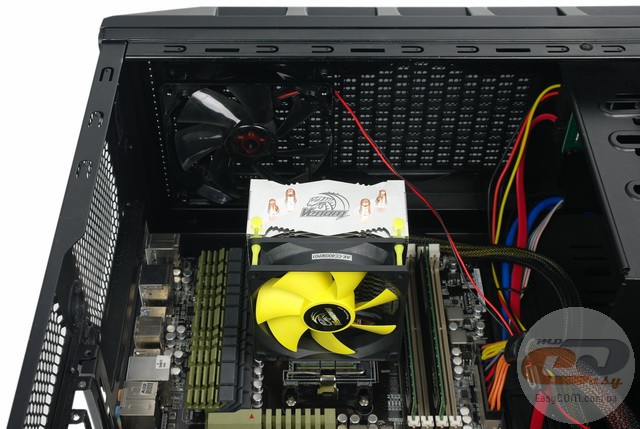

Тому ми в такому випадку радимо по можливості розташувати корпусну вертушку на верхній панелі. Таким чином вона буде більш ефективно допомагати відводити тепло від радіатора.

Akasa Venom Pico

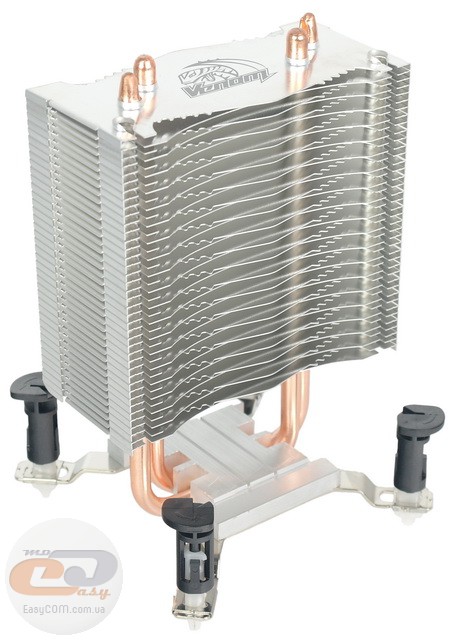

Монтаж охолоджувача Akasa Venom Pico на платформу Intel передбачає використання кріплень, які з самого початку встановлені на кулері.

Akasa Venom Pico

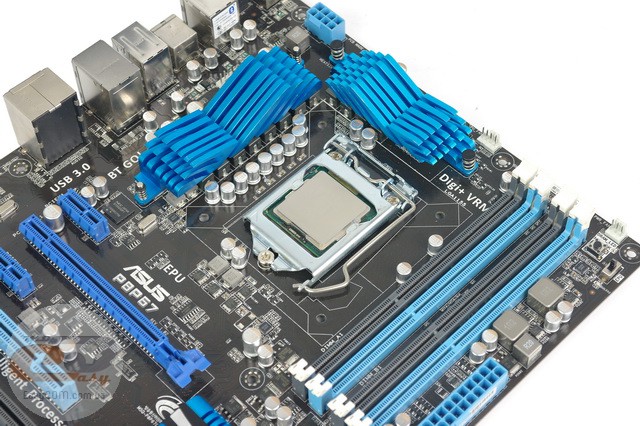

Спершу встановлюємо процесор і наносимо на нього термоінтерфейс.

Akasa Venom Pico

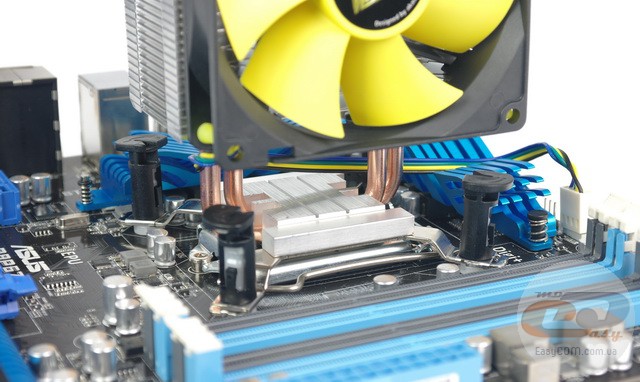

Далі встановлюємо кулер за допомогою змонтованих на нього кріплень і фіксуємо їх. Оскільки кріпильні отвори розташовані на рівномірній відстані, то кулер можна розташувати будь-яким зручним для вас чином.

Akasa Venom Pico

Akasa Venom Pico

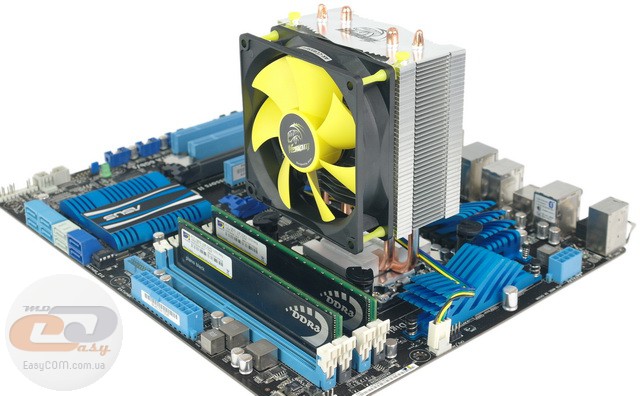

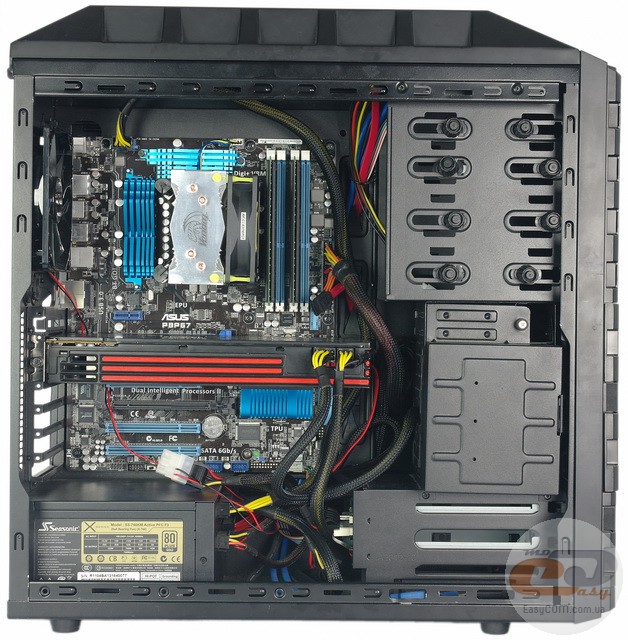

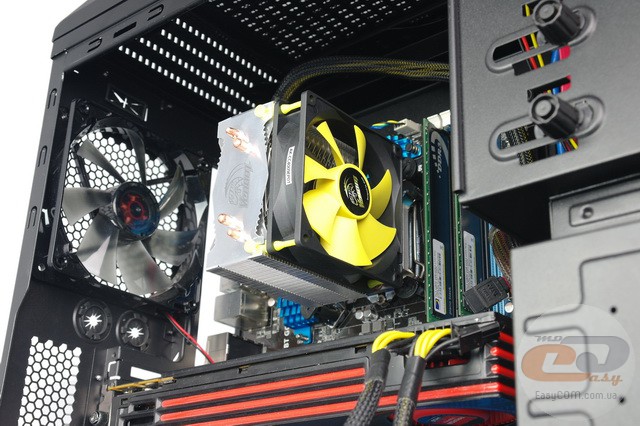

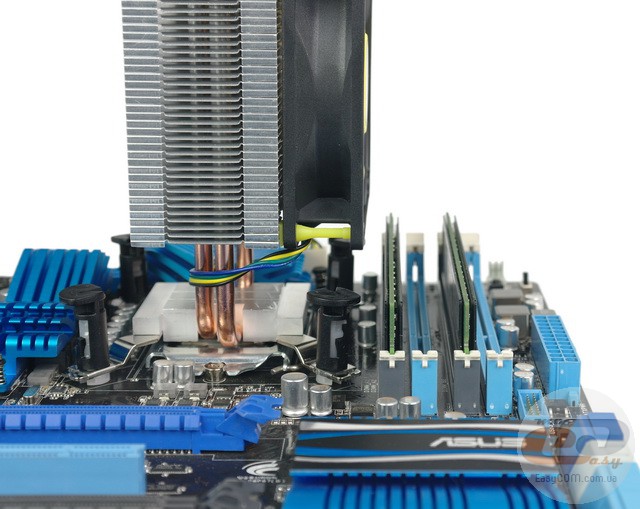

Як бачимо, навіть у випадку встановлення охолоджувача вертушкою до модулів ОЗП, самі DIMM-слоти не перекриваються. Отже, обмеження за висотою модулів пам'яті відсутнє. Те ж саме стосується й сумісності з високими радіаторами, застосовуваними для охолодження елементів кола живлення процесора.

Akasa Venom Pico

Akasa Venom Pico

Для встановлення новинки на обидві платформи цілком можна обійтися без яких-небудь допоміжних інструментів. Сам процес дуже легкий і потребуватиме від вас мінімум часу та зусиль.

Після встановлення системи охолодження не забудьте підключити 4-контактний роз’єм живлення вентилятора до материнської плати. Відзначимо, що довжина проводу живлення вертушки порівняно невелика й становить 20 см.
