Огляд кулера AeroCool Xfire

Товари тайванської компанії AeroCool Advanced Technologies, зокрема корпуси і системи охолодження, завжди виділялися з загальної маси деякою інноваційністю. Достатньо тільки згадати корпуси подібні AeroCool ExtremEngine 3T або нещодавно представлений кулер SilverWind. В цьому огляді ми пропонуємо оцінити менш революційне, проте, цікаве рішення зі сфери процесорного охолодження.

Компанія AeroCool в своєму асортименті має дві конструктивно схожі моделі систем охолодження, які покликані крім основного завдання, яким є охолодження ядра процесора, підвищити ефективність охолодження стабілізатора живлення на материнській платі - це моделі «Xfire» і «The Dominator». Кулер The Dominator на вигляд є більш продуктивною системою охолодження, бо він заснований на трьох 8-мм теплових трубках, а в якості вентилятора застосована величезна 140 мм модель. Але в цьому огляді ми розглянемо трохи менший за габаритами кулер - AeroCool Xfire. Компанія AeroCool пропонує два варіанти комплектації Xfire - з регулятором швидкості обертання вентилятора та без нього. До нас же в лабораторію потрапив AeroCool Xfire зі спрощеною комплектацією.

Повна специфікація кулера AeroCool Xfire:

Модель

AeroCool Xfire

Підтримка процесорних роз’ємів

 LGA 775, Socket 754/939/AM2

Підтримка процесорів

Intel P4 3,2 ГГц і вище
AMD Athlon 64, FX, X2 і вище

Матеріал радіатора

Дві мідні теплові трубки і алюмінієві пластини

Розміри пластинчастого модуля, мм

118 x 46 x 22 (два модулі)

Розмір теплової трубки

Діаметр 6 мм, довжина 312 мм

Розміри вентилятора, мм

120 x 120 х 25

Номінальна напруга, В

12

Робочий діапазон напруг, В

Від 10,2 до 13,8

Споживана потужність, Вт

3

Швидкість обертання, об/хв

1500±10%

Потік повітря, CFM

52,53

Статичний тиск, мм H2O

0,96

Рівень шуму, дБ

23,53

Роз’єм живлення

3-контактний

Тип підшипника

ковзання

Робоча температура

Від -10º С до 70° С

Термоінтерфейс

1 р., Aero-700

Вага, г

126±5

Сайт виробника

http://www.aerocool.com.tw/

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

AeroCool Xfire

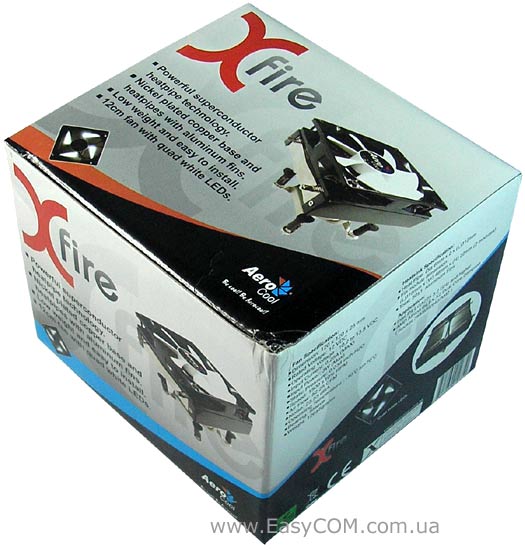

Кулер AeroCool Xfire впакований у невелику картонну коробку, на якій зображений зовнішній вигляд кулера і наведена його специфікація.

AeroCool Xfire

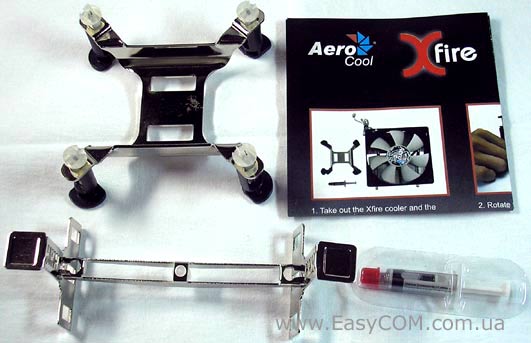

В комплекті поставки з кулером AeroCool Xfire додається:

  • невелика інструкція з встановлення;
  • кріпильна кліпса для платформ з процесорним роз’ємом Socket 754/939/AM2;
  • металевий притиск з чотирма фіксаторами під роз’єм LGA 775;
  • 1г. термопасти Aero-700 у шприць-тюбику.

AeroCool Aero-700

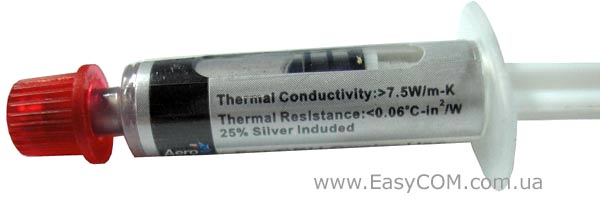

Кулер AeroCool Xfire комплектується фірмовою термопастою Aero-700. На етикетці шприць-тюбика наведені технічні дані Aero-700: невеликий тюбик вміщає 1 грам речовини, що на 25% складається зі срібла та має теплопровідність понад 7,5 Вт/м*К, а теплоємність менше 0,06 ºС*дюйм²/Вт. Можна сказати, що дані параметри характеризують термопасту Aero-700, як термоінтерфейс середнього рівня.

AeroCool Xfire

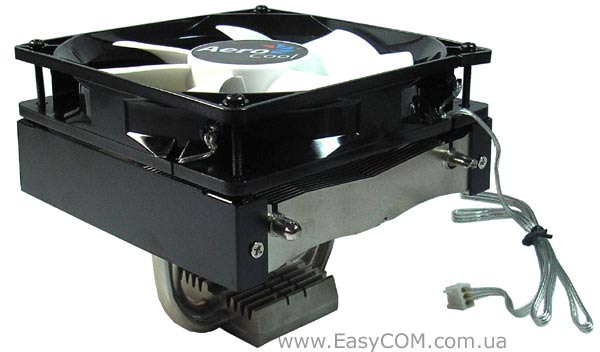

Кулер AeroCool Xfire має тип конструкції, що дозволяє трохи поліпшити умови охолодження стабілізатора живлення процесора, який знаходиться на материнській платі, завдяки спрямованому донизу повітряному потоку від великого 120 мм вентилятора.

AeroCool Xfire

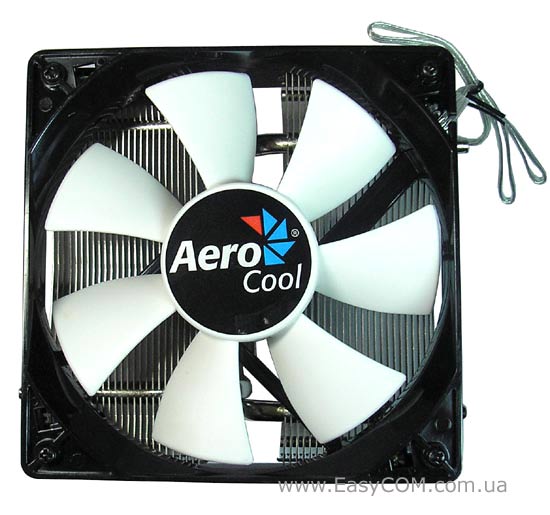

120 мм вентилятору додали контрастні кольори – чорний корпус і сніжно-біла крильчатка. Максимальна швидкість його обертання становить 1500 об/хв, при цьому максимальний повітряний потік може досягати 52,53 CFM, а статичний тиск 0,96 мм. водяного стовпа. По заявленому рівні шуму 23,53 дБ вентилятор ще можна віднести в розряд тихих, але не безшумних. Оскільки вентилятор заснований на простому підшипнику ковзання, то виробник потурбувався уточнити в специфікації його робочий температурний діапазон, що знаходиться в межах від -10º С до +70° С, а також діапазон робочої напруги вентилятора від 10,2 В до 13,8 В. Однак, складно уявити температуру в робочому приміщенні нижче нуля, з вини якої була зазначена настільки висока стартова величина напруги. Цілком зрозуміло, що низькі температури можуть викликати погіршення властивостей змащення, що може призвести до неможливості розкрутити вентилятор. Але в кімнатних умовах така ситуація мало імовірна. А якщо врахувати, що опціонально в комплект з кулером AeroCool Xfire може додаватися регулятор, то, швидше за все, у специфікації необхідно було більш коректно вказати умови, при яких діють обмеження на нижню межу робочої напруги. Дотримання рекомендованих меж регулювання напруг може практично повністю позбавити майбутніх власників кулера можливості використання технологій автоматичного керування швидкістю обертання вентилятора, які помітно знижують рівень шуму. Ми не збираємося стверджувати, що це прості запобіжні заходи виробника, якими можна зневажити, однак, якщо ви не працюєте в настільки «жорстких» умовах, то, нам здається, можна спокійно трохи розширити діапазон регулювання.

AeroCool Xfire

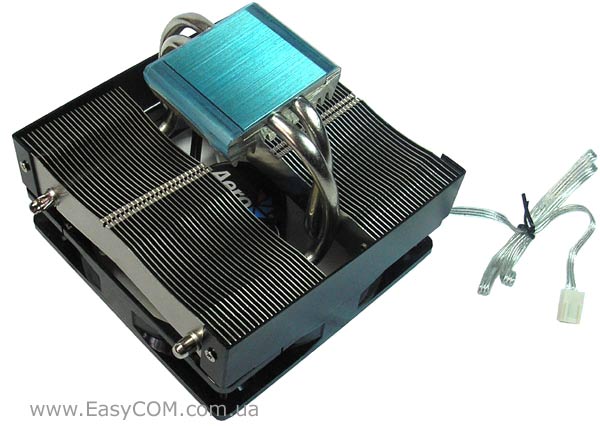

Радіатор кулера AeroCool Xfire заснований на двох 6 мм трубках довжиною 312 мм, а насаджені на трубки алюмінієві пластини мають відносно невеликий розмір. Як прийнято, щоб зменшити розсіювання повітряного потоку по сторонах, радіатор з обох боків прикритий металевими накладками, пофарбованими в чорний колір. Також між вентилятором і пластинами радіатора, які мають трохи хвилеподібну форму, залишився досить великий проріз, від якого під час тестування можна було відчути сильний потік повітря, що розсіюється.

AeroCool Xfire

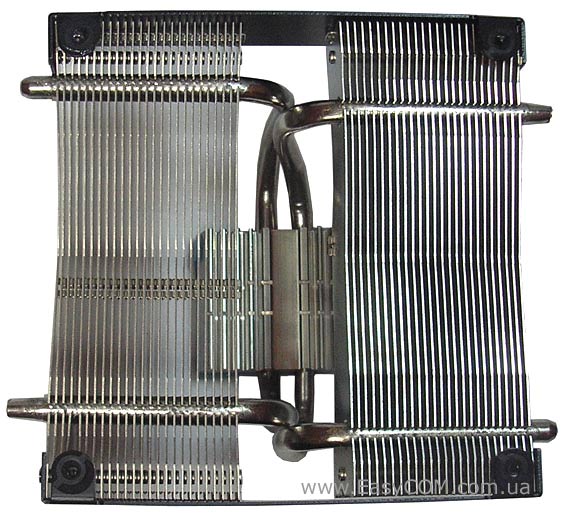

Радіатор AeroCool Xfire складається з двох секцій пластин. Кожна з двох теплових трубок має свою окрему секцію, при цьому в сумі кількість пластин досягає 50 штук. Теплові трубки вигнуті досить незвичним чином, приєднуючись до пластин з внутрішнього боку. Внаслідок цього в середній частині утворився великий не використаний простір. Із цього можна зробити висновок, що виробник зовсім не гнався за продуктивністю, а зробив ставку на компактні розміри, що дозволяють більш зручно встановлювати кулер.

Для запобігання появи подряпин на поверхні основи кулера AeroCool Xfire, наклеєна поліетиленова плівка.

AeroCool Xfire

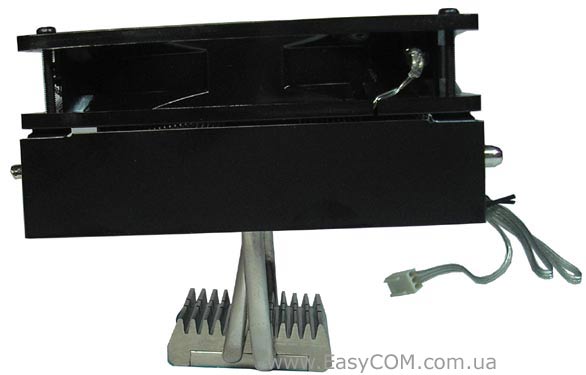

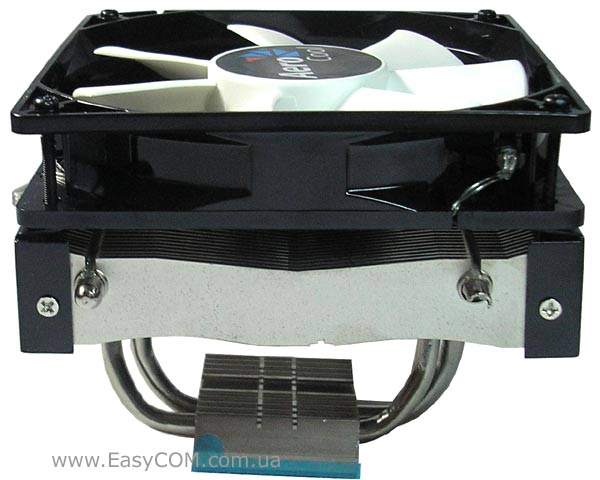

Як виявилося, кулер AeroCool Xfire має одну цікаву особливість, що ми чесно кажучи, не одразу помітили. На фото ви можете побачити, що секції пластин знаходяться під кутом, а не паралельно нижній поверхні основи.

Після виявлення цієї деталі, виникло запитання - це брак чи так одразу задумано. Звичайно, можна припустити, що настільки незначний нахил, навряд чи здатен вплинути на охолодження, проте, стало цікаво. Майже одразу було висловлене припущення, що такий нахил може сприяти більш якісному охолодженню вузла стабілізатора живлення. В такому випадку виникає переконання, що виробник повинен робити деякий акцент на цій особливості. Але переглянувши на офіційної інтернет-сторінці фото кулера AeroCool Xfire, а також інструкцію з встановлення до нього, з'ясувалося, що на цій специфічній особливості не те що не акцентується увага - про неї умовчують.

AeroCool A121225SL

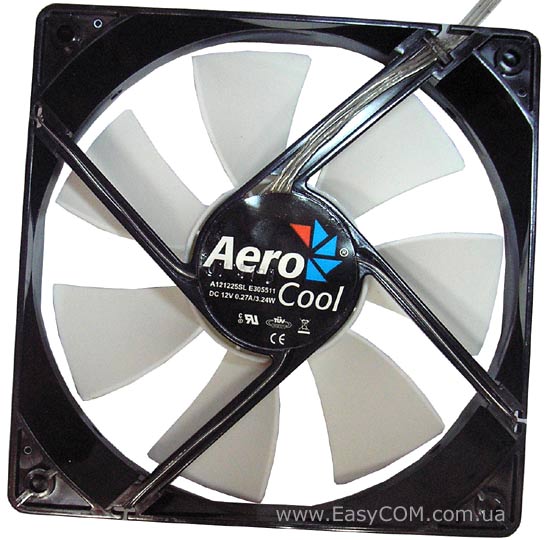

Вентилятор кріпиться до радіатора за допомогою чотирьох довгих гвинтів. З іншого боку на ньому наклеєна етикетка з якої ми довідаємося назву моделі - A121225SL. Варто ще раз відзначити, що дана модель має підсвічування, організоване за рахунок чотирьох світлодіодів білого кольору, і живиться від 3-контактного роз’єму, що не підтримує режим PWM.

AeroCool Xfire

Вага радіатора становить всього 126 грамів, що просто смішна величина для конструкцій на теплових трубках, які звичайно важать по пів кілограма.

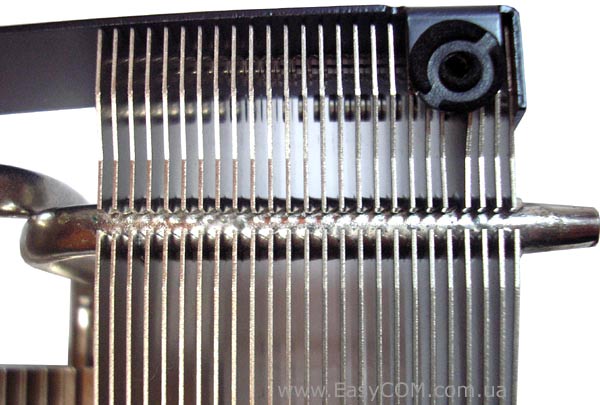

При цьому пластини на теплових трубках насаджені з зазором в 2 мм, хоча самі по собі вони досить невеликі.

AeroCool Xfire

У місці контакту теплових трубок і пластин бачимо сліди припою.

AeroCool Xfire

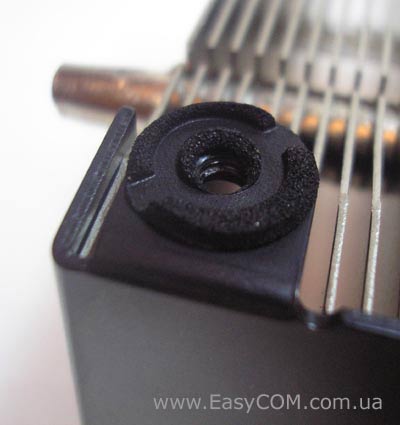

Для усунення вібрації вентилятора і шуму, який супроводжує, до радіатора приклеєні шайби, що демпфірують.

AeroCool Xfire

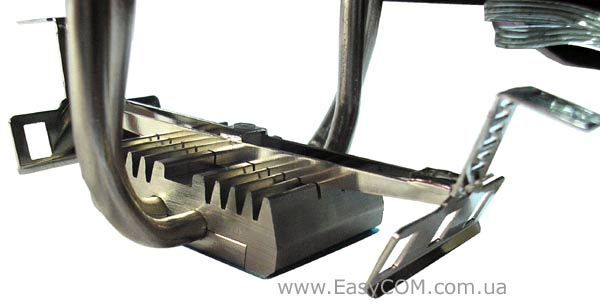

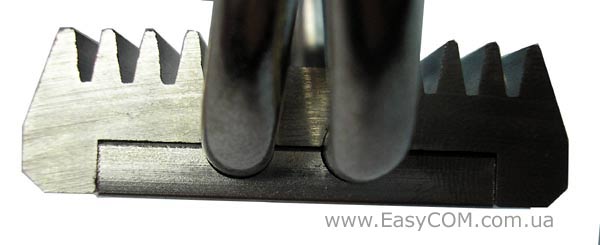

Основа кулера AeroCool Xfire складається з двох частин. Невелика нижня частина, що стикається з процесором, зроблена з міді покритої нікелевим напилюванням, а верхня зі сплаву на основі алюмінію. У верхній і нижній частині основи зроблені жолоби, що дозволяє йому дуже щільно контактувати з тепловими трубками. На верхній частині основи зроблені спеціальні зуби, що створюють деяку додаткову площу розсіювання тепла.

AeroCool Xfire

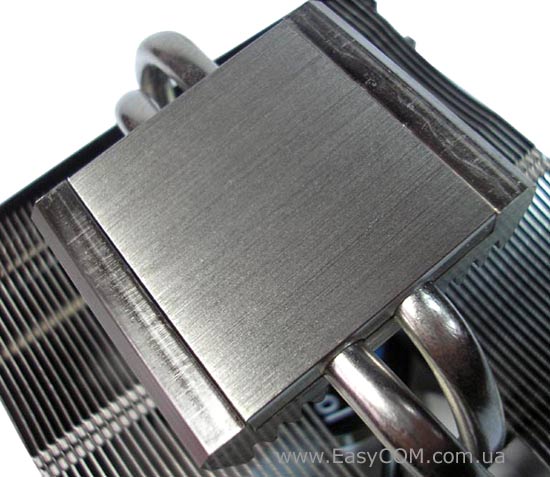

Поверхня основи кулера AeroCool Xfire має середню якість обробки.

AeroCool Xfire

Для встановлення на материнські плати AMD застосовується притискна кліпса. Кліпса зроблена досить жорсткою і має по три вушка з кожного боку, що підвищує надійність кріплення. Крім того, вона наділена невеликою особливістю: за рахунок ряду прорізів на бічних рамках можна легко змінювати зусилля притиснення кулера до процесора.

AeroCool Xfire

До материнських плат з процесорним роз’ємом LGA 775 кулер AeroCool Xfire кріпиться за допомогою одного великого металевого притиску з пластиковими фіксаторами. Процес встановлення кулера на платформу на вигляд досить простий, але насправді вдавлювати фіксатори, які знаходяться під радіатором, заняття не дуже зручне, особливо коли материнська плата вже встановлена в корпусі.

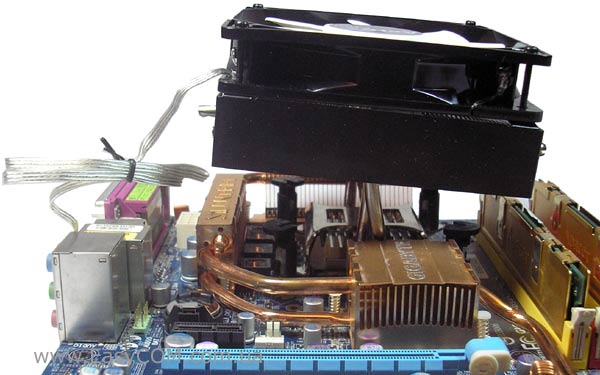

Враховуючи невеликий нахил кулера AeroCool Xfire, пропонуємо позиціонувати його на материнській платі, таким чином, щоб повітряний потік був спрямований до вузла стабілізатора живлення процесора.

AeroCool Xfire

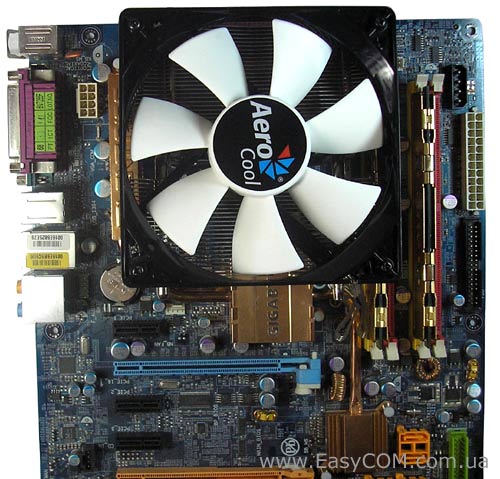

Завдяки компактній конструкції радіатора, у якому теплові трубки виведені по центру, може зменшитися кількість проблем пов'язаних з встановленням кулера на материнських платах з великими системами охолодження чіпсету, які іноді виникають у кулерів з 120 мм вентиляторами.

AeroCool Xfire

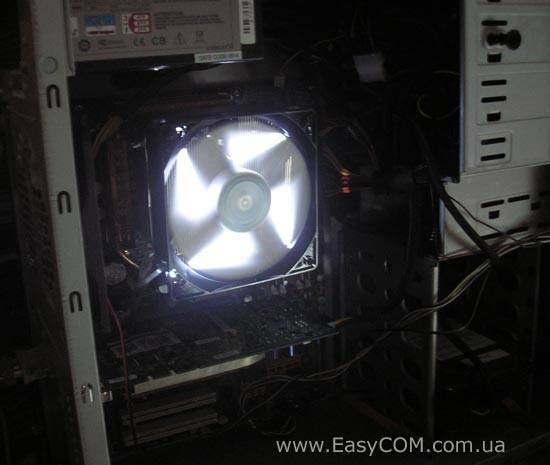

Не яскраве біле підсвічування кулера відповідно смаку зможуть оцінити моддери. Але такому великому 120 мм вентилятору, все-таки, не помішала б сітка, що оберігає обертову крильчатку від випадкового влучення в неї проводів або шлейфів .
