Огляд і тестування процесорної системи охолодження Aardwolf APCS10H Optima: бренди – посуньтеся!

Дуже далеко від місць проживання більшості наших читачів, на рівнинах Східної та Південної Африки живуть тварини, відомі як земляні вовки.

Aardwolf APCS10H Optima

Таку цікаву назву ці представники сімейства гієнових отримали через звичку жити в норах – як власних, так і виритих іншими тваринами. Ці ссавці вирізняються хорошими здібностями до адаптації та виживання, а також наполегливістю і низкою інших якостей, що й спонукало творців компанії взяти собі однойменну назву. Ще одна вагома причина для такого підходу – це наявність пари букв «A» на початку слова, що гарантує першість компанії в списках, відсортованих за алфавітом. Отже, саме під брендом Aardwolf ось уже тринадцять років випускаються комп'ютерні системи охолодження й аксесуари до них. Оскільки тепер вони у всій своїй красі доступні й на вітчизняному ринку комплектуючих, нам дуже цікаво дізнатися, що ж це за рішення.

Aardwolf APCS10H Optima

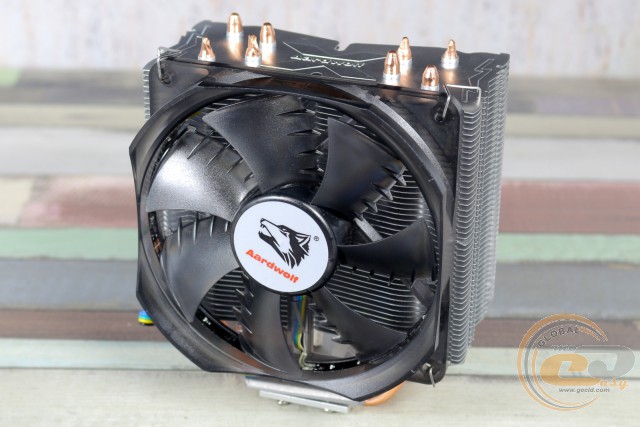

А знайомство ми почнемо з моделі Aardwolf APCS10H Optima. При першому погляді на неї багато наших читачів напевно мають відчуття, яке словами можна виразити лише французькою. Так, дежавю було й у нас – начебто виробник ненавмисно поклав у коробку кулер ZALMAN CNPS10X Optima. Але насправді помилки немає – мабуть, Aardwolf прикладом для наслідування вибрала саме продукцію ZALMAN. Давайте подивимося, що з цього вийшло.

Специфікація

Виробник і модель

Aardwolf APCS10H Optima

Підтримка процесорних роз'ємів

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011

Теплові трубки

Матеріал

Мідь

Кількість

4

Діаметр, мм

6

Пластини радіатора

Матеріал

Алюміній

Кількість

47

Товщина, мм

0,4

Відстань між пластинами, мм

2

Розміри основи, мм

38 х 38

Площа розсіювання тепла, см2

6 553

Термоінтерфейс

Термопаста Aardwolf AF-TG2 у шприці (1,5 г)

Кількість вентиляторів

1

Підтримка ШІМ-регулювання швидкості обертання лопатей

Є

LED-підсвічування

Синє

Тип підшипников

Fluid Shield Bearing (FSB) / Long Life Bearing

Номінальна напруга живлення вентилятора, В

12

Швидкість обертання вентилятора, об/хв

1000 – 1700±10%

Рівень шуму, дБ

17 – 28

Роз'єм живлення

4-контактний

Довжина кабелю, см

30

Розміри вентилятора, мм

120 x 120 x 25

Розміри охолоджувача, мм

152 x 132 x 85

Вага, г

630

Сайт виробника

Aardwolf

Сторінка продукту

Упаковка і комплектація

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

Коробка кулера Aardwolf APCS10H Optima у багатьох деталях нагадує упаковку ZALMAN CNPS10X Optima – аж до обраного типу шрифту й переліку особливостей. Тому й не дивно, що те ж саме стосується й конструкції охолоджувача, і монтажної системи. Щоб постійно не повторюватися, далі ми не будемо щоразу говорити про схожість, а просто опишемо всі варті вашої уваги деталі.

Aardwolf APCS10H Optima

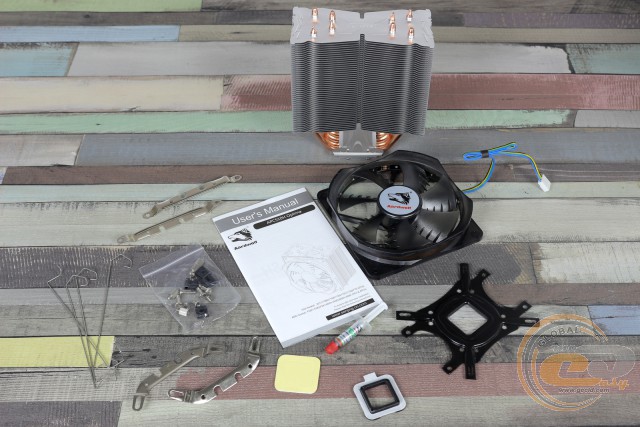

Всередині упаковки можна виявити низку комплектних елементів, необхідних для встановлення кулера на різні платформи. Отже, тут знаходяться:

  • універсальна підсилювальна пластина;
  • металеві кріплення для різних платформ;
  • набір стійок, прокладок і гвинтів;
  • квадратні прокладки;
  • термопаста у шприці;
  • пара додаткових скоб для встановлення другого вентилятора;
  • керівництво зі встановлення.

Приємно відзначити й наявність додаткових компонентів, а саме пари скоб для кріплення ще одного вентилятора. Правда, його вже доведеться придбати окремо.

Зовнішній вигляд і конструкція

Aardwolf APCS10H Optima

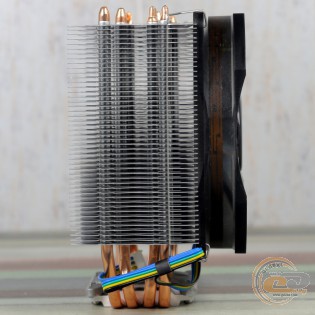

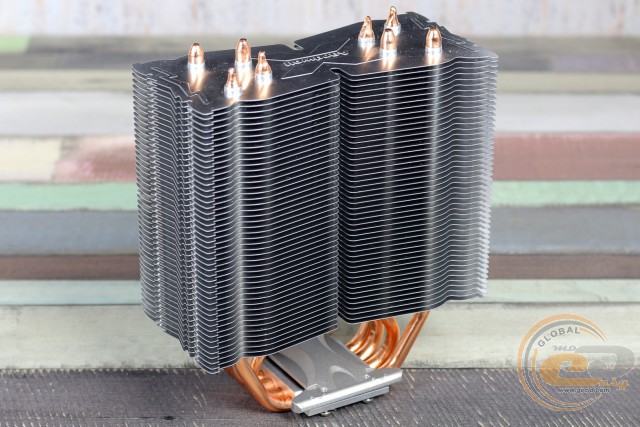

Баштовий радіатор Aardwolf APCS10H Optima має розміри 152 x 132 x 60 мм. Така невелика висота дозволить встановлювати його навіть у корпуси з шириною 180 мм, не переживаючи стосовно проблем із закриттям бічної кришки. А ось товщина кулера не розрахована на повну сумісність з високими модулями ОЗП, що цілком логічно, адже при зменшеній висоті необхідно було збільшити інші габарити для забезпечення належної ефективності.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

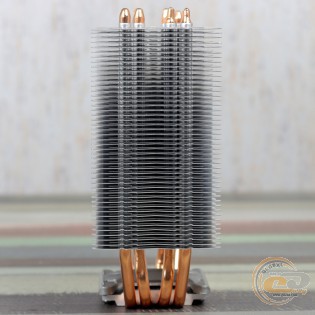

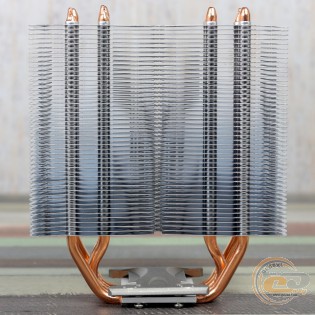

Конструкція охолоджувача має чотири 6-мм теплові трубки, на які в свою чергу нанизано 47 алюмінієвих пластин товщиною 0,4 мм. Середня відстань між ними складає 2 мм.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

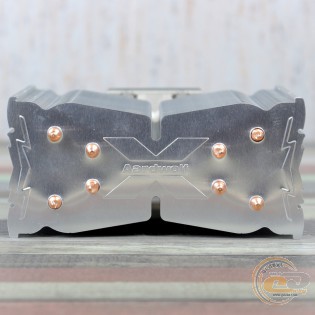

Розташування трубок сприяє більш-менш рівномірному нагріванню всього радіатора. Але все ж гарячішою буде середина конструкції, оскільки саме в неї йдуть дві центральні трубки.

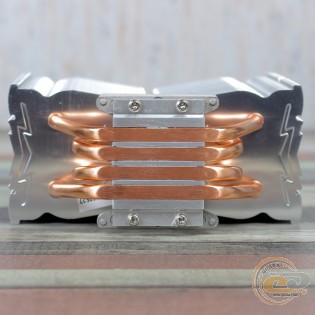

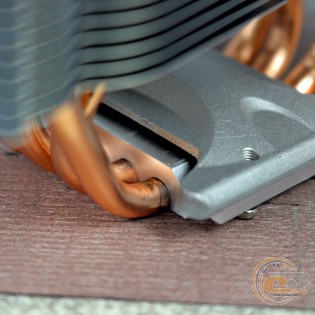

До речі, застосована технологія їх прямого контакту з кришкою процесора (D.T.H. - Direct Touch Heatpipe) гарантує оптимальну передачу тепла. Правда, при такому підході між мідними трубками і основою є невеликі канавки, які під час встановлення заповнюються термопастою. Основа вийшла доволі рівною та позбавлена видимих дефектів.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

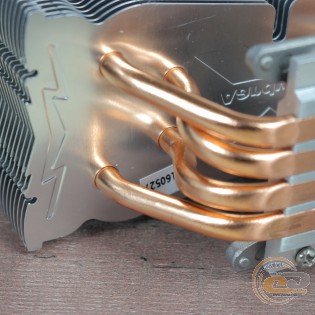

Теплові трубки не мають нікельованого покриття, що доволі поширено серед кулерів з прямим контактом. Так, з часом мідь може окислюватися, але це більше позначиться на зовнішності пристрою, ніж на його теплопровідних властивостях.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

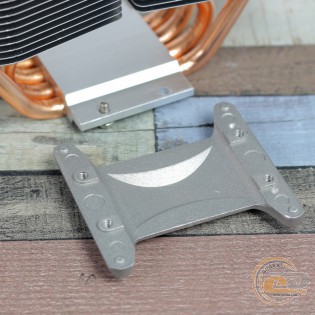

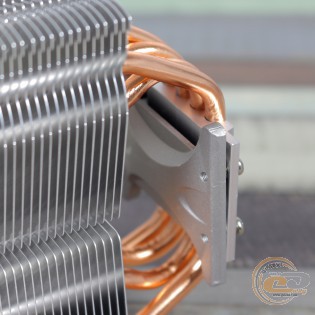

Виробники кольорів нерідко вдаються до нарізування різьби безпосередньо в основі. А нам більше до душі трохи інший підхід, який має місце в даній новинці – кріплення для різних платформ прикручуються до металевої пластини, розміщеної на звороті основи.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

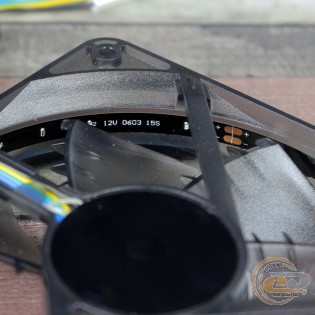

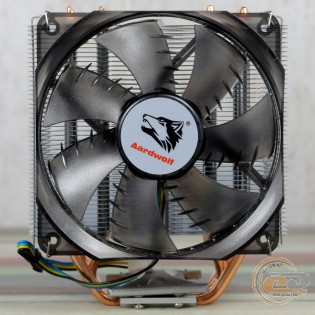

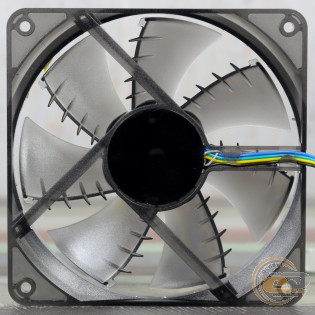

За активне охолодження в кулері Aardwolf APCS10H Optima відповідає 120-мм пропелер з логотипом виробника. Інформації про нього ми маємо небагато: частота обертання регулюється ШІМ-методом в діапазоні від 1000 до 1700 об/хв, при цьому рівень шуму становить 17 – 28 дБ. Також на сайті виробника вказаний тип застосованого підшипника – FSB (Fluid Shield Bearing). Однак на упаковці написано «Long Life Bearing», що часто свідчить про застосування поліпшеного підшипника ковзання.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

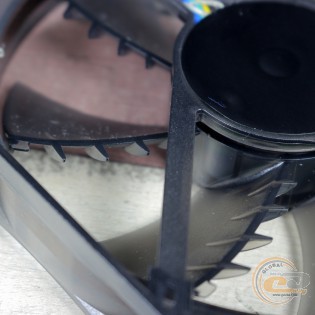

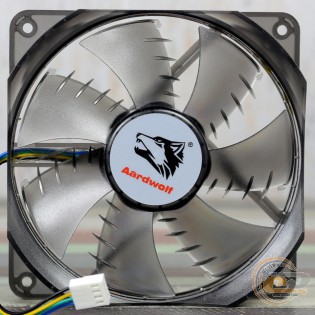

Даний вентилятор вирізняється двома характерними особливостями. Перша – це «акулячі плавники» на лопатях, які зменшують завихрення і рівень створеного шуму, при цьому збільшуючи силу повітряного потоку. Другий момент – це LED-підсвічування (яке, до речі, не передбачене в рішенні від ZALMAN).

Aardwolf APCS10H Optima

Навіть у відносно світлому приміщенні синє світіння виглядає доволі ефектно. Насправді, перед нами відмінний бюджетний варіант для економних модерів.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

Кріплення вентилятора до радіатора здійснюється за допомогою пари металевих скоб. Зі зворотного боку охолоджувача можна встановити ще один вентилятор, тим паче необхідне для цього кріплення вже є в комплекті постачання. Загальна вага конструкції в зборі становить 630 грам.

Процес встановлення

Процес встановлення кулера Aardwolf APCS10H Optima на різні платформи детально описаний в комплектному керівництві. Він дуже простий і буде під силу навіть користувачам, які не мають досвіду в цій сфері.

Хоча на офіційному сайті вказана підтримка охолоджувачем платформ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151, на упаковці додатково перераховані роз'єми Intel Socket LGA1366 і LGA2011. Елементи для їх кріплення також додаються.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

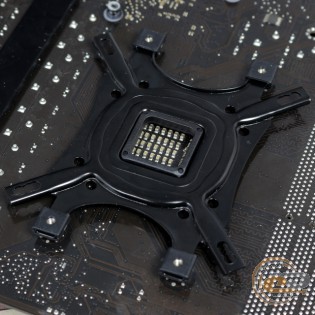

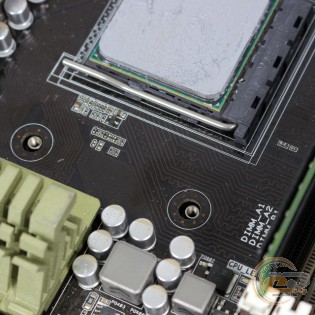

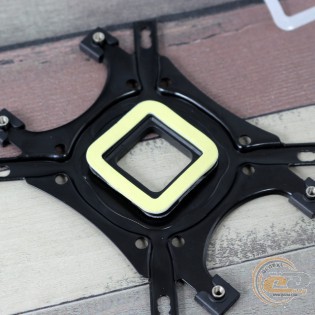

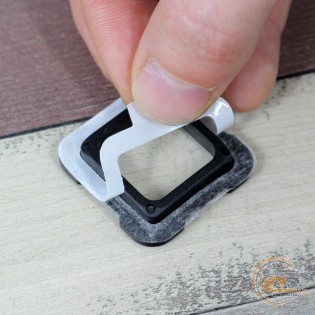

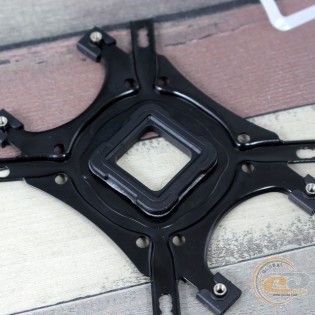

На системних платах для процесорів компанії AMD замість стандартного кріплення використовується комплектна універсальна пластина. Спочатку на неї встановлюється чорна пластикова прокладка, а зверху наклеюємо двосторонню стрічку квадратної форми. По кутах пластини за допомогою пластикових кріплень фіксуються шпильки, до яких і буде прикручуватися охолоджувач.

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

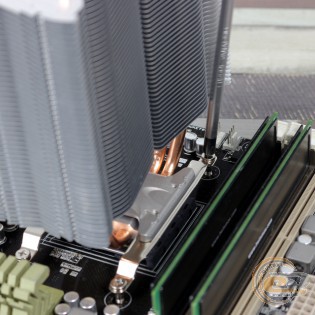

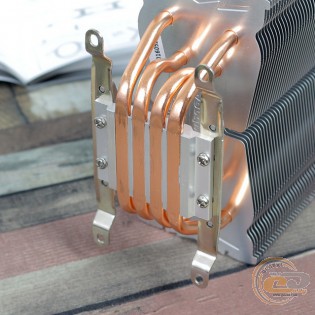

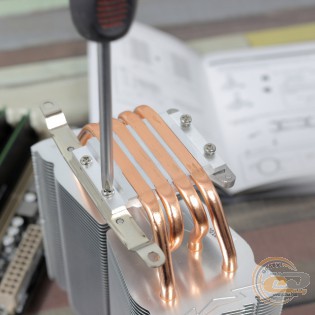

На основі кулера монтуємо дві довгасті кріпильні пластини. Далі просто прикручуємо конструкцію до підсилювальної пластини, рівномірно підтягуючи гвинти. Перед цим не забудьте встановити процесор і нанести термоінтерфейс (хтось напевно вже втомився від цього нагадування, але це все ж краще, ніж потім повертатися на кілька кроків назад).

Aardwolf APCS10H Optima

Aardwolf APCS10H Optima Aardwolf APCS10H Optima

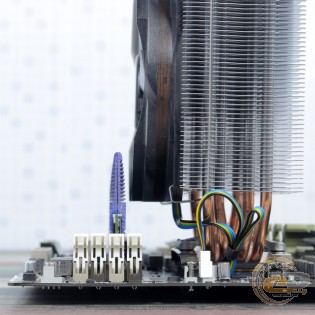

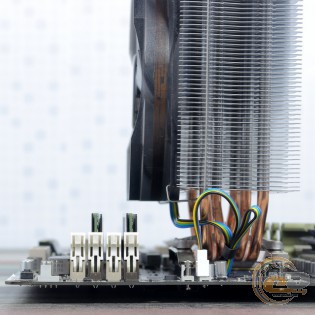

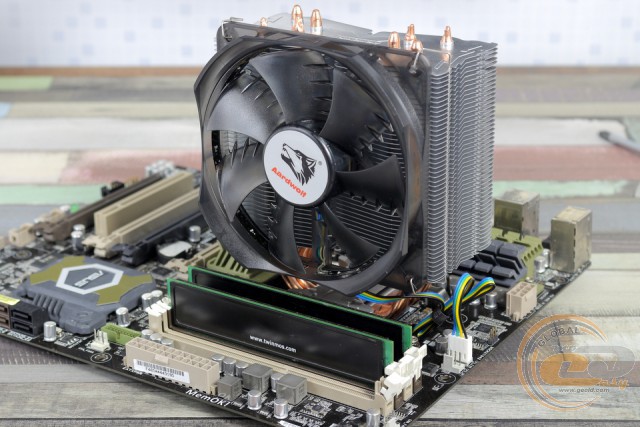

Далі закріплюємо вентилятор за допомогою пари комплектних скоб. Вони надійно фіксуються в спеціальних поздовжніх пазах, розміщених з боків радіатора. На платформі AMD змонтований кулер знаходиться на достатній відстані від масивних охолоджувачів підсистеми живлення процесора, а також без проблем дозволяє використовувати в усіх DIMM-слотах звичайні модулі пам'яті. А ось планки ОЗП з високими радіаторами можна встановлювати лише в три останні роз'єми. Наприклад, таким чином без проблем можна організувати підсистему пам'яті з пари оверклокерських модулів, що працюють у двоканальному режимі (задіявши 2-ий і 4-ий слоти).

Aardwolf APCS10H Optima

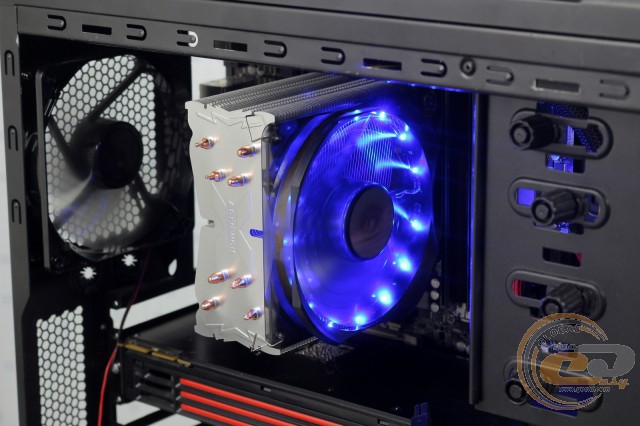

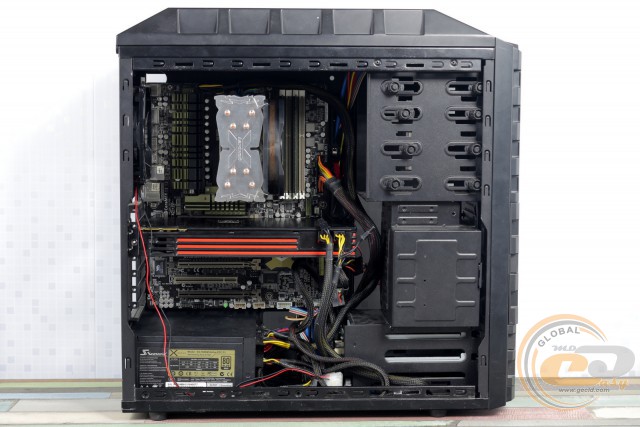

У корпусі кулер добре гармонує з іншими компонентами, виконаними в темних кольорах. Але нагадаємо про наявність синього підсвічування, що, можливо, спонукає власника до ретельного підбору інших компонентів для створення дизайнерського шедевра.
