Огляд корпусу Thermaltake Soprano DX

10-05-2009

Часто буває, що комп'ютерного корпусу зовсім не видно в офісі або вдома, оскільки його десь ховають під столом. Але модель, що ми будемо тестувати сьогодні, навряд чи варто приховувати. Навіть навпаки такий корпус краще ставити на видному місці, як прикрасу та гарну розробку. Майже повністю алюмінієвий Thermaltake Soprano DX вважається одним з найбільш гарних і ефектних корпусів, тому подвійно цікаво довідатися про його особливості конструкції.

Варто відзначити, що вже досить давно ми тестували попередника Thermaltake Soprano DX, модель Thermaltake Tsunami. Зовні останній дуже схожий на сьогоднішнього героя, але нам стало цікаво все-таки довідатися наскільки вони конструктивно відрізняються.

Thermaltake Soprano DX VE7000SWA

Дивимося на специфікацію:

Модель

Thermaltake Soprano DX VE7000SWA

Типорозмір корпусу

Middle Tower

Підтримувані форм-фактори материнських плат

ATX / MicroATX

Кількість відсіків

5,25" зовнішні x 4
3,5" зовнішні х 2
3,5" внутрішні х 5

Підтримка плат розширення

7

Додаткові роз’єми введення/виводу

USB x 2, e-SATA, Audio x 2 (навушники, мікрофон)

Матеріал

Шасі: алюміній 0,8 мм
Передня панель: алюміній

Система охолодження

Передня панель: 1 х 140 мм, 1000 про/хв, 16 дБ
Задня панель: 1 x 120 мм, 1300 про/хв, 17 дБ

Кнопки

Power, Reset

Індикатори

Power, HDD

Блок живлення

Відсутній

Розміри корпусу (ВхШхГ), мм

525 x 280 x 560

Маса (нетто), кг

6,1

Сайт виробника

http://www.thermaltake.com/

Все цены на Thermaltake Soprano DX VE7000SWA

Thermaltake Soprano DX VE7000SWA

Корпус Thermaltake Soprano DX впакований у кольорову картонну коробку, на якій можна побачити його симпатичну передню панель. Зручно, що на упаковці є ручка, яка завжди знадобиться при перенесенні немаленької і не найлегшої ноші.

Thermaltake Soprano DX VE7000SWA

На звороті упаковки показані основні конструктивні особливості корпусу Thermaltake Soprano DX, яких досить багато. Серед них є: можливість встановлення довгої 12,2" відеокарти, два передустановлених тихих вентилятори, вікно на бічній панелі, роз’єми швидкого доступу на верхній панелі, два замки, пиловий фільтр, ніжки, що обертаються, та багато чого іншого, про що можна буде прочитати нижче.

Thermaltake Soprano DX VE7000SWA

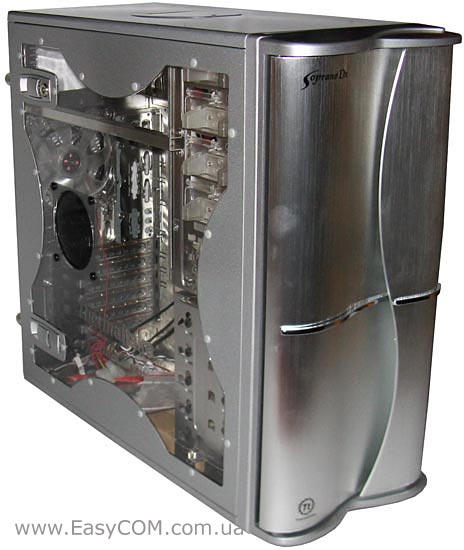

Завдяки відшліфованому алюмінію, корпус має «дзеркальну» поверхню і незвично блискучий вигляд. Все-таки фарба, якою зазвичай покривають метал і пластикові частини інших корпусів, так не відбиває світло та не забезпечує такого сяючого ефекту. Стильний корпус Thermaltake Soprano DX майже завжди буде в гармонії з будь-яким сучасним інтер'єром.

Thermaltake Soprano DX VE7000SWA

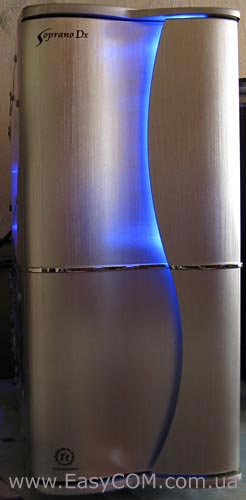

На лицьовій частині корпусу немає ні кнопок, ні слотів для зовнішніх пристроїв, вона виконана у вигляді дверцят з неоновим підсвічуванням. Підсвічування створює м'який синій перелив, що ефектно відбиваються в білому алюмінії.

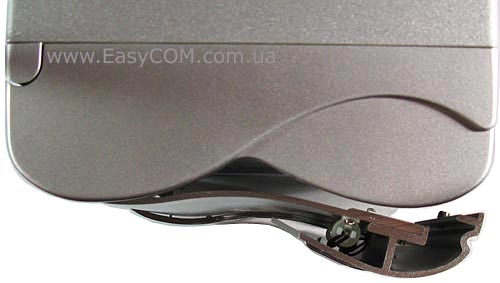

Неонова лампа підсвічування «ховається» у верхній частині хвилеподібних дверей.

Thermaltake Soprano DX VE7000SWA

Роз’єми швидкого доступу розміщені під кришкою на верхній панелі, що відкривається, причому прямо по центру, що не завжди буде зручно для використання.

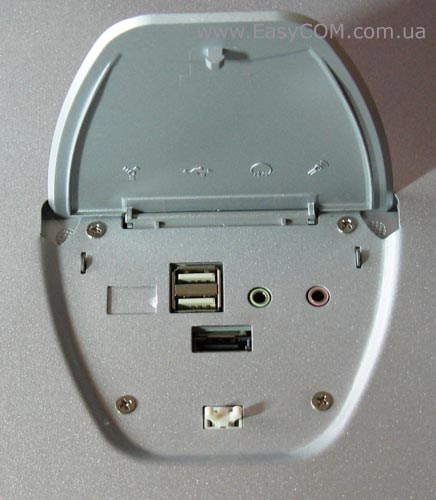

Доступ до виносних роз’ємів здійснюється легким натисканням на кришку, засувка якої відкривається з клацанням, і під нею виявляємо: два роз’єми USB, два - Audio (навушники і мікрофон) і один - eSATA. Роз’єм Firewire чомусь не був сюди включений, хоча він багатьом може знадобиться.

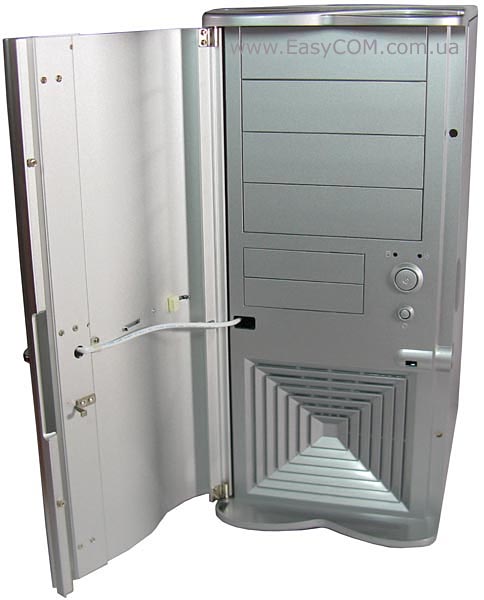

За дверцятами, як прийнято, знаходиться передня панель з чотирма відсіками 5,25" і двома відсіками 3,5". На панелі також є велика кругла кнопка Power, маленька кнопка Reset і два світлодіодні індикатори: роботи комп'ютера та активності жорсткого диску.

Одна з особливостей корпусу Thermaltake Soprano DX, яка раніше не зустрічалася у Thermaltake Tsunami, є гарна з естетичної точки зору та більш відкрита вентиляційна сітка на передній панелі. При цьому варто відзначити, що при закритих дверях доступ повітря до сітки буде перекритий, у підсумку очікуваного охолоджуючого ефекту при її наявності можна не отримати.

Передня панель закривається ключем. Ключ має три положення, в одному з них замок закритий, якщо повернути ключ на 90˚ можна відкрити дверцята, а повернувши ще на 90˚ відкрити іншу частину передньої панелі, що необхідно для встановлення накопичувачів і технічного обслуговування

Thermaltake Soprano DX VE7000SWA

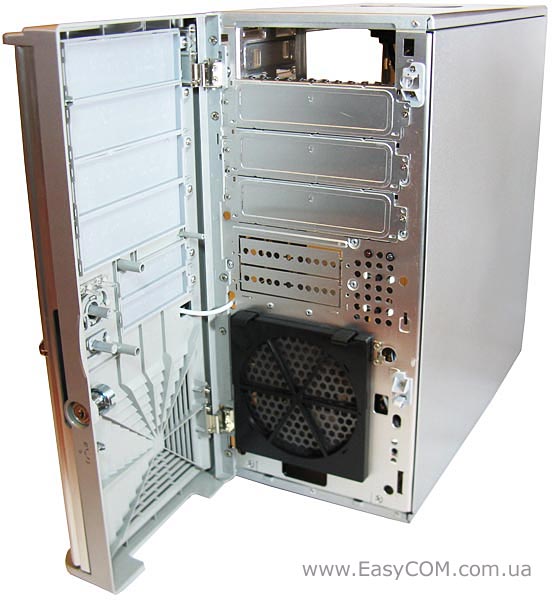

Можна помітити, що металеві заглушки у відсіках 5,25", як і всі пластикові заглушки на передній панелі, прикручені гвинтами. І тільки металеві заглушки у двох відсіках 3,5" доведеться виламувати.

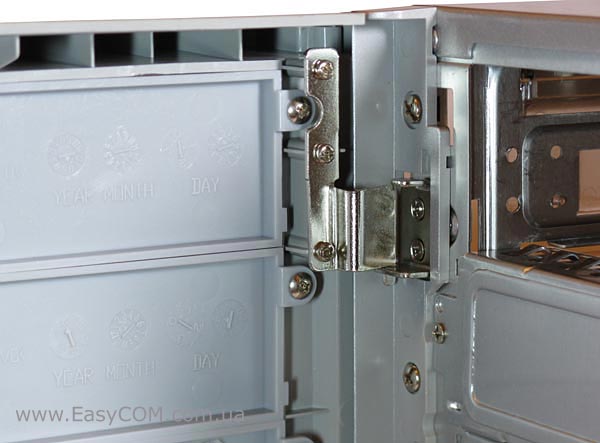

Панель тримається на двох металевих завісах, які дозволяють від’єднати панель з дверима, просто піднявши її нагору у відкритому положенні.

У самому верхньому відсіку корпусу Thermaltake Soprano DX відсутня заглушка, тому що в нього в першу чергу передбачається встановити оптичний привід. Але невеликі труднощі все-таки очікують користувача при встановленні пристрою саме у верхній відсік, оскільки витягти дві верхні пластикові заглушки заважає завіса на двері. У підсумку доведеться зняти дві нижніх заглушки, що трохи збільшує термін складання корпусу, що начебто б збирається легко.

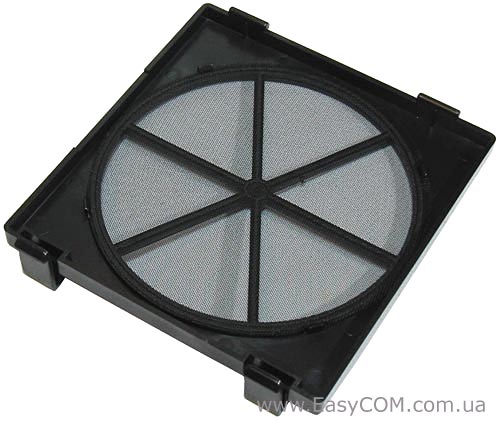

Напроти вентилятора встановлений знімний пиловий фільтр, що буде перешкоджати влученню пилу всередину корпусу.

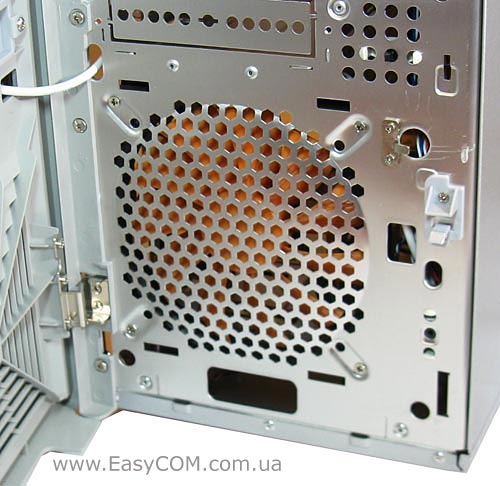

Монтажні отвори на передній панелі корпусу є для 140 мм і 120 мм моделей вентиляторів, але при необхідності можна буде спробувати закріпити і більше дрібні вентилятори.

Фільтр знімається досить просто, тому, враховуючи легкість процедури, при бажанні, можна буде частіше промивати його під проточною водою, тим самим піклуючись про чистоту в системному блоці.

Thermaltake Soprano DX VE7000SWA

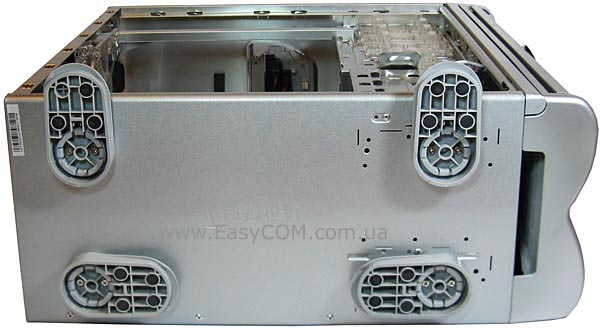

Стоїть корпус на пластикових «лапах» з гумовими прокладками. «Лапи» повертаються під різним кутом, завдяки чому підвищується стійкість, та вага алюмінієвого корпусу становить всього 6,1 кг.

Thermaltake Soprano DX VE7000SWA

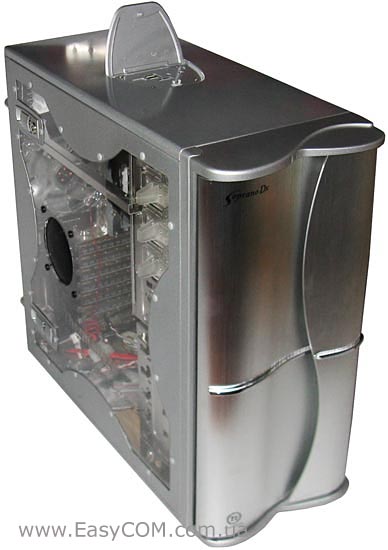

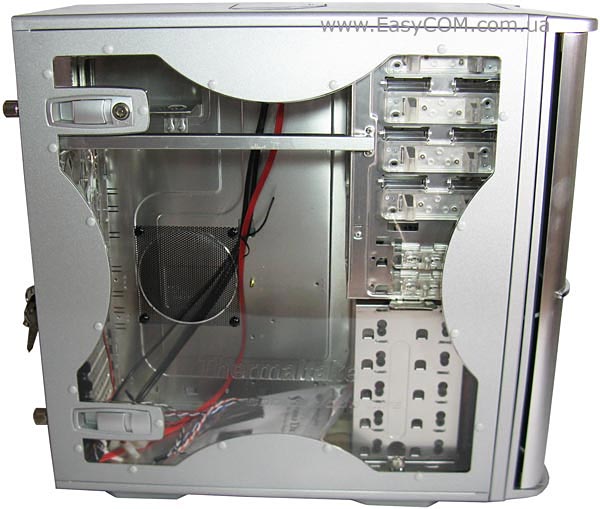

На відміну від правої бічної панелі, що суцільно алюмінієва, на лівій є велике вікно, через яке буде видно всю систему. На склі вікна є стильний напис компанії виробника корпусу та невелика вентиляційна сітка, напроти процесорного роз’єму. Кріпиться ліва панель двома засувками і ручними гвинтами. Крім того, панель можна закрити на замок.

Thermaltake Soprano DX VE7000SWA

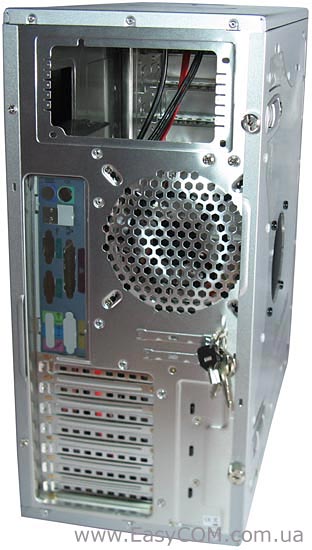

Задня панель корпусу Thermaltake Soprano DX має звичний вигляд, на ній встановлений 120 мм вентилятор «на видув».

Права бічна панель прикручена звичайними гвинтами, тому що конструкція корпусу виключає необхідність її знімати в процесі складання системи.

Thermaltake Soprano DX VE7000SWA

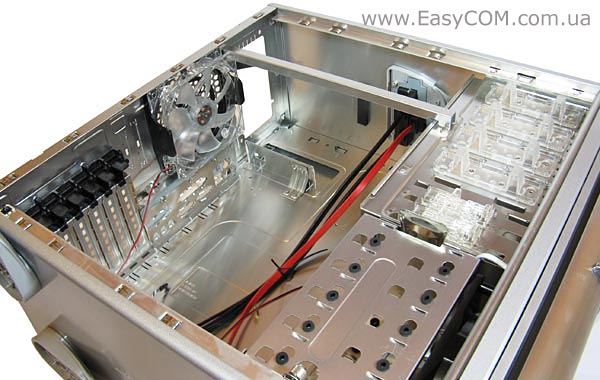

Все шасі корпусу, як і передня панель, виконано з алюмінію. Товщина металу шасі становить 0,8 мм. Тому вся конструкція має хоч і не максимально високу, але достатню жорсткість. Примітною конструктивною особливістю шасі є додаткове ребро жорсткості, на яке згодом лягає і блок живлення. Причому ребро виконане знімним - перед встановленням блока живлення його доведеться зняти, викрутивши три гвинти.

З боку лівої бічної панелі по периметру шасі встановлені захисні пружні пластини, які забезпечують щільне притиснення і виключають виникненню дзижчання.

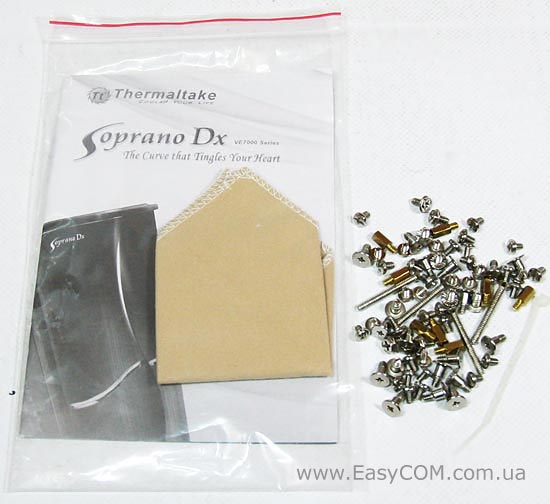

У комплекті з корпусом Thermaltake Soprano DX додається набір різних гвинтів і підставок, серветка для протирання пилу та інструкція.

Thermaltake Soprano DX VE7000SWA

На задній панелі корпусу в «тримачі» встановлений 120 мм вентилятор з синім підсвічуванням. Заглушка панелі введення/виводу знімна, вона прикручена двома гвинтами. Всі заглушки карт розширення також знімні та зафіксовані пластиковими засувками.

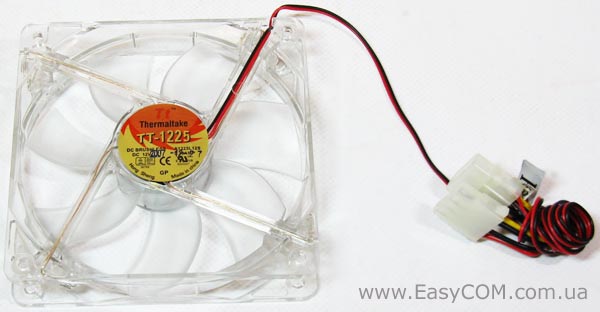

За швидкістю обертання 120 мм вентилятор Thermaltake TT-1225 можна віднести до найбільш популярної групи, де вдало сполучається досить комфортний рівень шуму та продуктивність. Сам вентилятор є моддінговим рішенням, тому що виконаний з прозорого пластику та має синє підсвічування. Живиться вентилятор Thermaltake TT-1225 від периферійного роз’єму, що дозволить його використовувати незалежно від можливостей материнської плати. Максимальна швидкість обертання вентилятора становить 1300 об/хв, а рівень шуму 17 дБ, що підозріло низько, як для моделі з такою швидкістю обертання. Заснований же вентилятор Thermaltake TT-1225 на тихому, але не дуже довговічному підшипнику ковзання.

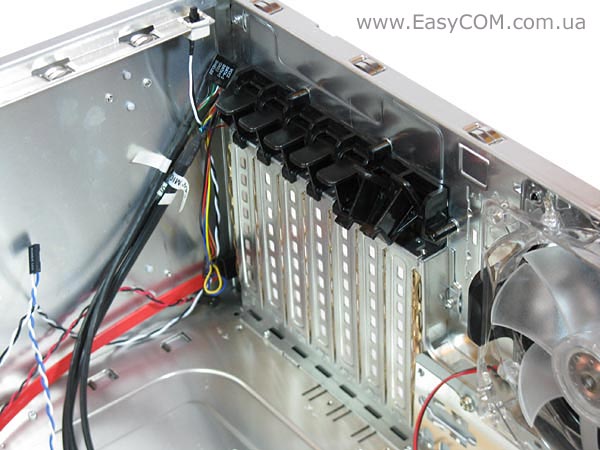

Пластикові засувки карт розширення дуже надійні та зручні у використанні. Єдиний їх недолік - вони не дозволяють фіксувати двослотові відеокарти. Тому, у таких випадках безгвинтову систему кріплення доведеться зняти та використовувати звичайні гвинти.

Цікаво відзначити наявність у Thermaltake Soprano DX датчику «розкриття» корпусу, що взагалі рідко зустрічається у корпусах. Цей датчик контролює притиснення лівої бічної панелі.

Роз’єм портів USB від передньої панелі корпусу складається з двох «половинок», а audio-роз’єм завбачливо представлені одразу у двох варіантах.

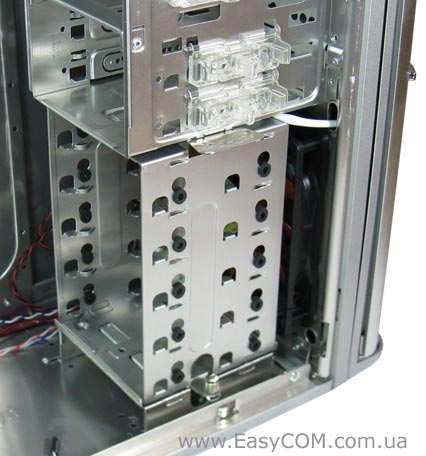

Кошик жорстких дисків на п'ять накопичувачів для зручності складання виконаний знімним. Для витягу кошика потрібно викрутити ручний гвинт і потягнути його, натиснувши на ручку. Те, що витягається кошик вбік бічної панелі, а не всередину, як це іноді буває, також дуже зручно. З особистого враження відзначимо, що витягається з напрямних він досить туго та незручно, але все рівно це буде швидше, ніж знімати праву бічну панель. Також позитивною якістю кошика жорстких дисків є наявність антивібраційних гумових втулок.

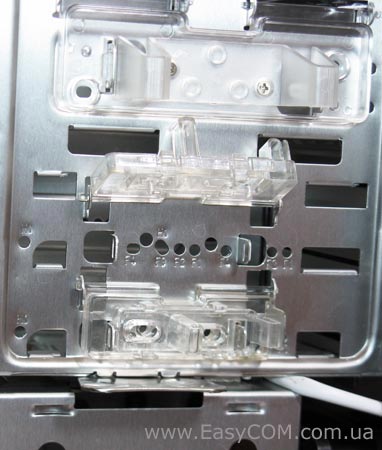

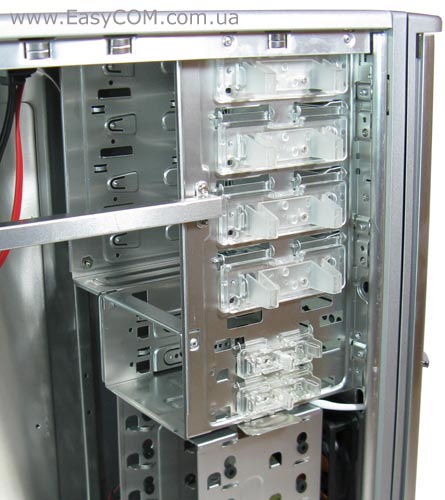

Тип кріплення зовнішніх пристроїв у відсіках також не передбачає зняття правої бічної панелі. У відсіках є необхідні притиски, які притискають пристрій. Взагалі, його потрібно лише зафіксувати пластиковою засувкою, що вставляється в отвір для гвинта.

Принцип кріплення в зовнішніх відсіках 5,25" і 3,5" однаковий.

Thermaltake Soprano DX VE7000SWA

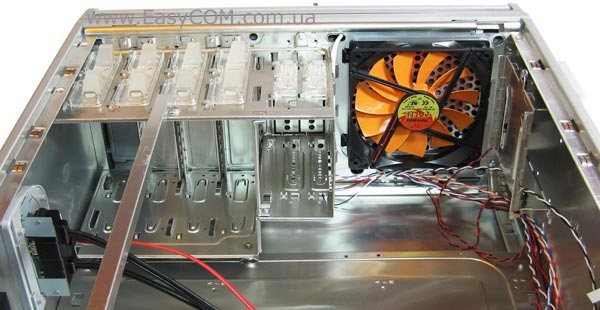

На передній панелі встановлений великий 140 мм вентилятор з крильчаткою Thermaltake TT-1425 (A1425L12S), що має одинадцять лопатів. Максимальна швидкість обертання вентилятора становить 1000 об/хв, а рівень шуму всього 16 дБ. Згідно параметрам бачимо, що такий варіант краще, ніж звична 120 мм модель, тільки можливість встановити 140 мм вентилятор є далеко не в кожному корпусі.

Thermaltake Soprano DX VE7000SWA

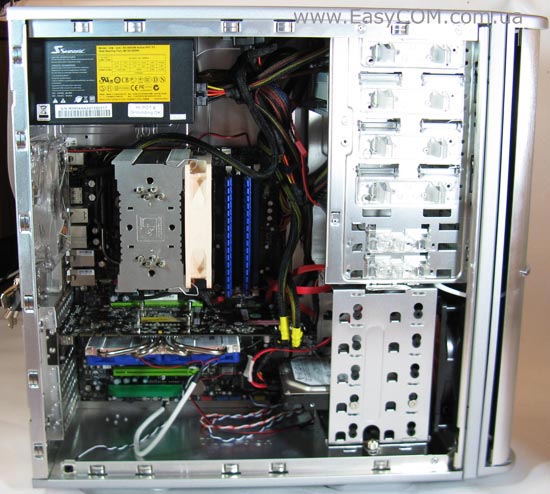

Ось приклад, як досить потужна система з габаритною відеокартою розміщається всередині корпусу Thermaltake Soprano DX.

Thermaltake Soprano DX VE7000SWA

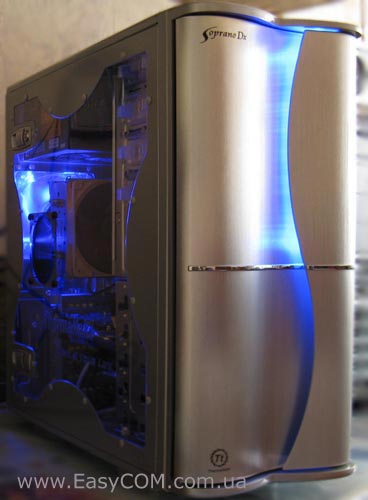

Thermaltake Soprano DX має два елементи підсвічування - неонову лампу на передній панелі і 120 мм на задній панелі. У сполученні з вікном і алюмінієм корпус виглядає дуже граціозно.
