Огляд і тестування зовнішньої панелі Thermaltake ExtremeSpeed 3.0

Інтерфейс USB 3.0 крок за кроком прокрався в життя рядового користувача ПК. Тепер багато хто просто не уявляє собі, як можна жити без настільки високошвидкісного роз’єму. Адже з його допомогою флешки та зовнішні жорсткі диски були врятовані від «пляшкового горлечка» у вигляді попередника USB 2.0 з невеликою за сучасними мірками теоретичною пропускною здатністю в 480 Мбіт/с. Звичайно, не всі користувачі вже встигли насолодитися перевагою використання USB 3.0, і це цілком можна зрозуміти, оскільки до недавніх пір далеко не всі материнські плати та лептопи оснащувалися даним роз’ємом. Тепер же його застосування можна бачити й у бюджетних десктопних рішеннях, основаних на найбільш доступних чіпсетах AMD A68H і Intel H81. Але якщо ви стежите за ринком материнських плат, то напевно помітили, що часто бюджетні варіанти не мають внутрішньої колодки для підключення роз’ємів USB 3.0 на лицьовій панелі. Через це користувач змушений вибирати: або використовувати фронтальні швидкодоступні порти USB 2.0, або відчувати незручності при підключенні пристроїв до високошвидкісних роз’ємів на тильній панелі.

З іншого боку, не всі нові корпуси оснащені фронтальними портами стандарту USB 3.0. Тим більше що багато користувачів при оновленні конфігурації не бажають позбуватися від старого улюбленого корпусу. Тому, при наявності відповідної материнської плати, покупець шукає можливість реалізації високошвидкісних портів на фронтальній панелі системного блока іншим чином.

Thermaltake ExtremeSpeed 3.0

Наприклад, фронтальні порти можна вивести за допомогою реобасів або кард-рідерів, оснащених відповідними роз’ємами USB 3.0. Або ж можна скористатися зовнішньою панеллю Thermaltake ExtremeSpeed 3.0, яка й потрапила до нас на тестування. Її особливістю є той факт, що роз’єми USB 3.0 підключаються не до внутрішньої колодки на системній платі, а до портів на тильній панелі. Таким чином, навіть доступні моделі материнських плат можна використовувати відповідним способом.

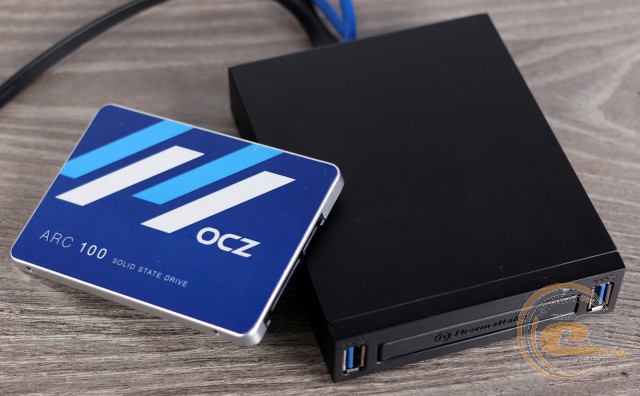

Ще однією приємною особливістю даного рішення, а для декого і головною причиною його вибору, є наявність роз’єму для встановлення 2,5-дюймових пристроїв (HDD і SSD). Таким чином, ви можете легко й просто використовувати на комп'ютері носій із власними даними й ОС, а з часом витягувати накопичувач для встановлення в лептоп, застосування в іншому ПК, передачі співробітнику, зберігання в сейфі й т.п. Давайте тепер перейдемо до практики й більш докладно розглянемо, яким саме чином реалізований функціонал тестованого пристрою.

Специфікація

Виробник і модель

Thermaltake ExtremeSpeed 3.0
(AC0018)

Формат відсіку для встановлення панелі, дюймів

3,5

Форм-фактор підтримуваних внутрішніх пристроїв, дюймів

2,5

Інтерфейси підтримуваних пристроїв

SATA 3.0, 2.0, 1.0

USB 3.0

Кабель живлення

4-контактний

Матеріал

SECC-сталь

Колір

Чорний

Розміри, мм

126 х 101 х 25

Вага, г

293

Сайт виробника

Thermaltake
Сторінка продукту

Зовнішній вигляд і упаковка

Thermaltake ExtremeSpeed 3.0

Новинка постачається в картонній коробці, виконаній в темних тонах і здатній похвалитися хорошим інформаційним наповненням. Так, лицьова її сторона дає загальне уявлення про пристрій, який знаходиться усередині, завдяки нанесеному на ній зображенню. Крім того, тут можна виявити назву панелі (Thermaltake ExtremeSpeed 3.0), вказівку використовуваних інтерфейсів (два USB 3.0 із пропускною здатністю до 5 Гбіт/с), типу підтримуваних носіїв (2,5-дюймовий SATA-накопичувач) і вимоги до корпусу (наявність вільного зовнішнього 3,5-дюймового відсіку).

Thermaltake ExtremeSpeed 3.0

На звороті упаковки міститься та ж інформація 12-ма мовами, у числі яких і російська. Крім того, тут наведена досить докладна таблиця специфікації, а також зазначене місце виробництва пристрою (Китай).

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

Одна з боковин коробки демонструє нам 10-кратну перевагу в пропускній здатності інтерфейсу USB 3.0 у порівнянні з його попередником в особі USB 2.0. Друга ж інформує про наявність LED-індикатора режимів роботи накопичувача, а також про типи кабелів, використовуваних для підключення панелі.

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

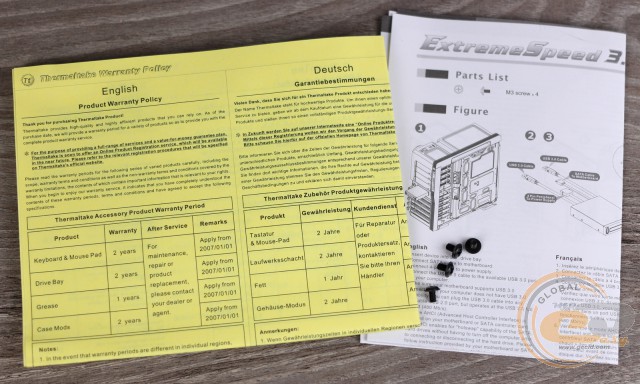

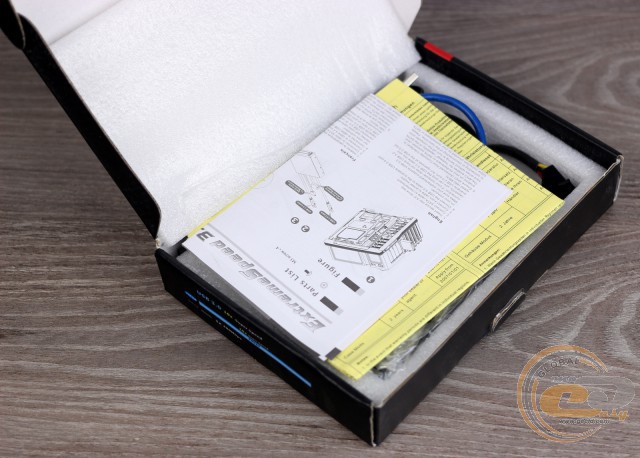

Новинка з підключеними до неї кабелями захована усередині зм'якшуючої форми. В упаковці також присутня інструкція зі встановлення, брошура з гарантійними зобов'язаннями та чотири гвинти, використовувані для кріплення панелі в корпусі ПК.

Thermaltake ExtremeSpeed 3.0

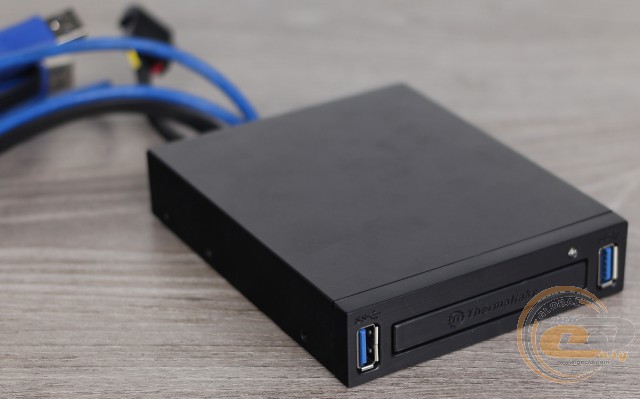

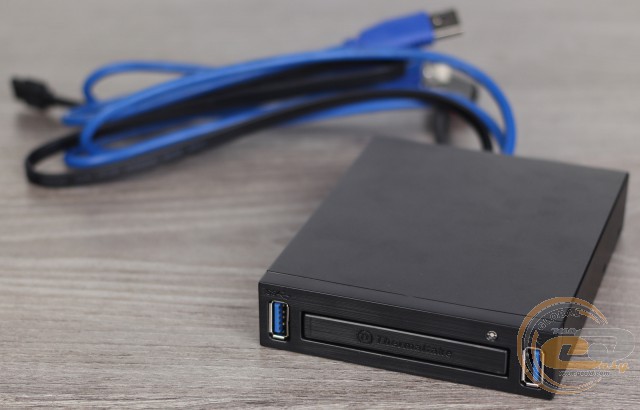

Модель Thermaltake ExtremeSpeed 3.0 має приємний зовнішній вигляд завдяки наявності практичного матового чорного офарблення. При потребі її цілком можна використовувати й у якості зовнішнього пристрою.

Thermaltake ExtremeSpeed 3.0

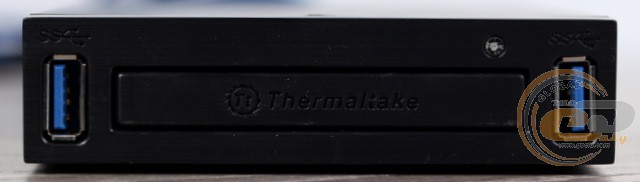

На передній панелі бачимо два порти USB 3.0, розташовані в протилежних її кінцях. Таке розташування має велику перевагу над варіантом, коли роз’єми знаходяться поряд. У такому випадку часто встановлення габаритного пристрою в один із них може унеможливити застосування іншого. Між портами розташована прямокутна кришка з емблемою й написом «Thermaltake», яка прикриває відсік для 2,5-дюймового накопичувача. Над нею красується світлодіодний індикатор, про який ми поговоримо дещо пізніше.

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

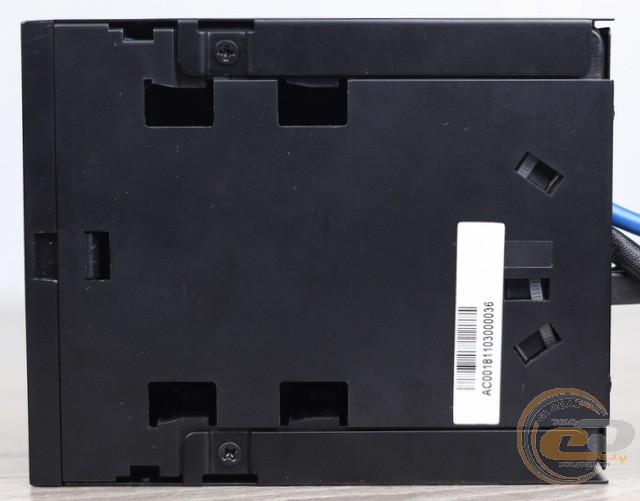

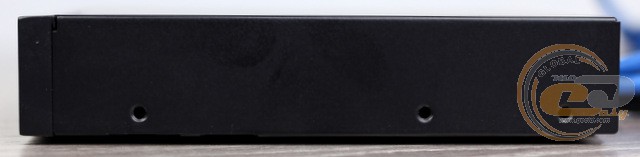

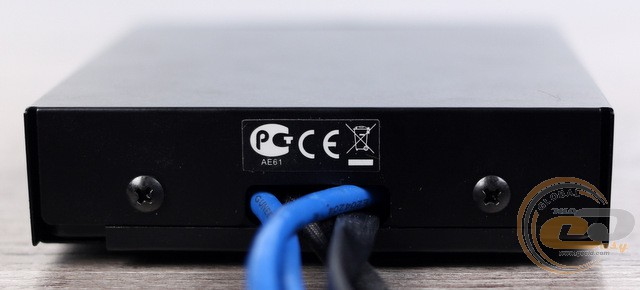

Інші панелі позбавлені яких-небудь функціональних елементів. На боковинах можна виявити отвори для кріпильних гвинтів, а на нижній і задній стінці – по два гвинти, які надають доступ до внутрішнього наповнення новинки.

Thermaltake ExtremeSpeed 3.0

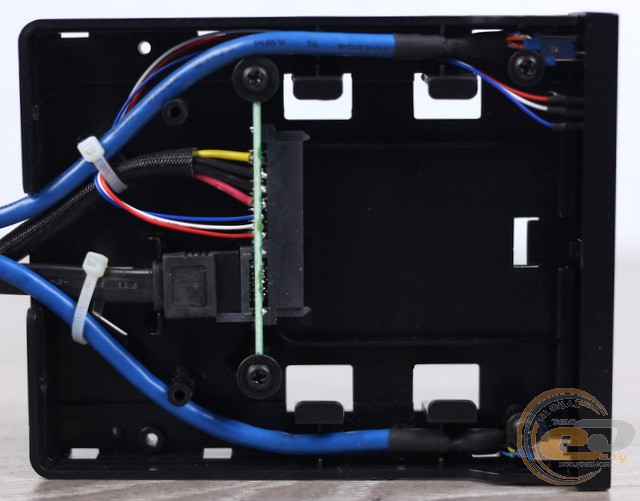

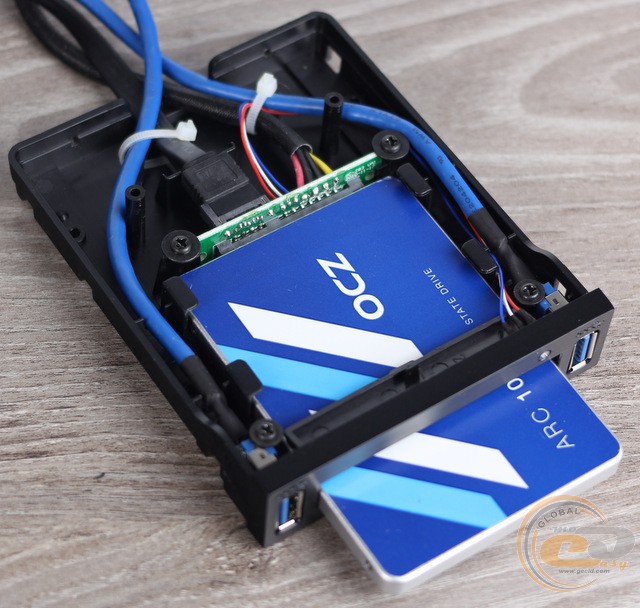

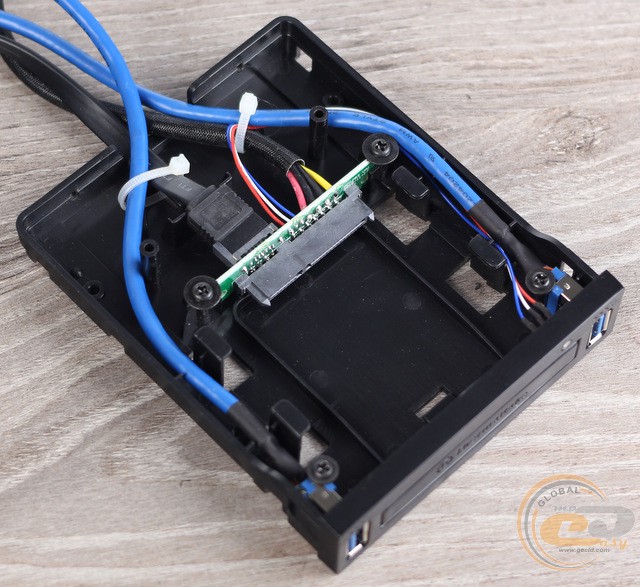

Усередині ж все дуже й дуже просто. Тут немає ніяких додаткових контролерів або перетворювачів: кабелі прямо виходять від USB-портів, а SATA-пристрій підключається до невеликої прямокутної плати. З останньої виходить кабель передачі даних SATA, 4-контактний периферійний роз’єм живлення та три провідники для забезпечення LED-індикації.

Thermaltake ExtremeSpeed 3.0

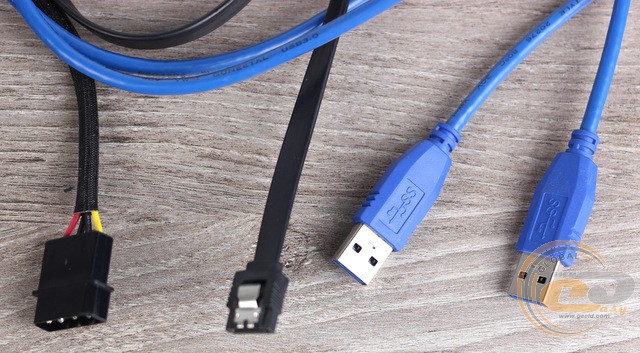

Довжини проводів панелі Thermaltake ExtremeSpeed 3.0 у більшості випадків достатньо для зручного підключення. Наприклад, кабель SATA має довжину 60 см (при вимірюванні від виходу з кишені), що трохи більше аналогічного показника звичайних проводів, які йдуть у комплекті з материнськими платами (в середньому 42-48 см). Кабелі для підключення портів USB ще довші – 75 см, а їх товщина рівна 4,4 мм. Найкоротшим виявився провід з 4-контактним периферійним роз’ємом, поміщений у захисне обплетення. Його невелика довжина в 10 см пояснюється тим, що й такого показника повинно вистачити для приєднання новинки до відповідного роз’єму блока живлення.

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

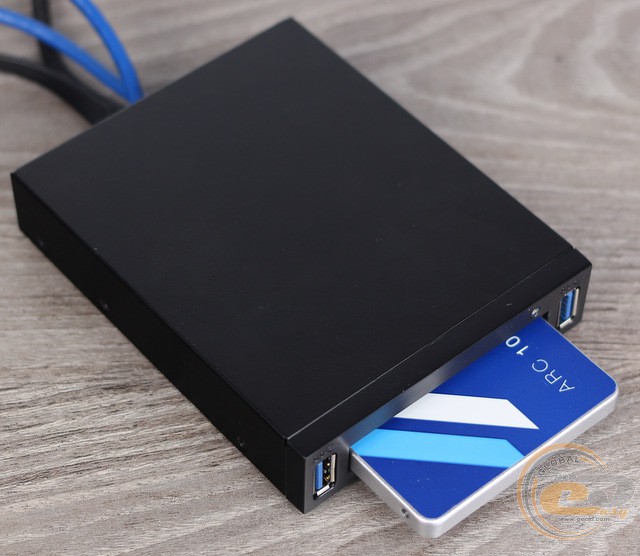

Встановлення відбувається без яких-небудь труднощів або особливостей, що заслуговують окремої уваги. Як видно, третина підключеного накопичувача виступає з відсіку, що дозволяє легко витягати носій.

Thermaltake ExtremeSpeed 3.0

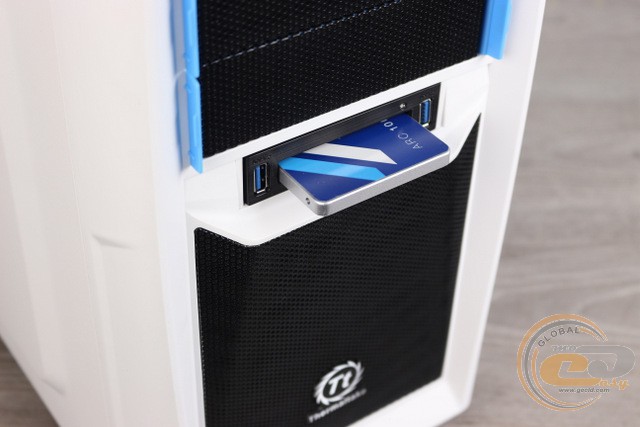

Хоча панель виконана в чорному кольорі, вона досить гармонійно виглядає й при встановленні в білому корпусі, однак у цьому випадку свою роль відіграє наявність на останньому чорних вставок. З іншого боку, якого кольору не був би ваш системний блок, тестована новинка не буде кричуще виділятися або привертати зайву увагу.

Thermaltake ExtremeSpeed 3.0

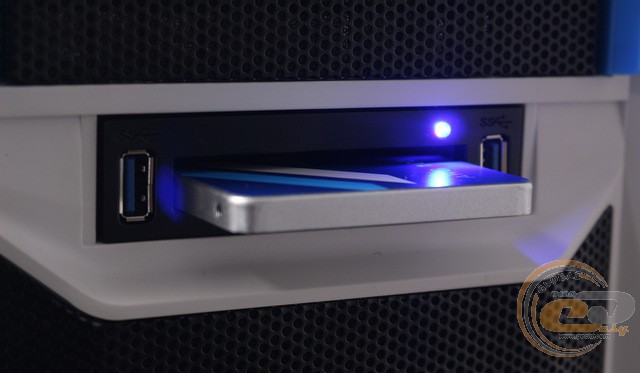

Використовуваний індикатор має синє світіння, яке в темний час доби може трохи відволікати користувача. При підключенні твердотільного накопичувача він горів постійно. А от при приєднанні тільки USB-пристроїв світлодіод неактивний, що цілком логічно, якщо згадати внутрішнє компонування панелі.

Тестування

Для тестування передньої панелі Thermaltake ExtremeSpeed 3.0 використовувався наступний тестовий стенд:

Материнська плата

ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер для процесора

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x DDR3-1333 1024 MБ Kingston PC3-10600

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

SSD-накопичувач

OCZ ARC 100, 240 ГБ

Флеш-накопичувач

Kingston HyperX Fury 64GB

Блок живлення

Seasonic X-660 Gold (SS-660KM Active PF), 650 Вт, 120 мм Fan

Операційна система

Microsoft Windows 7 64-bit

Підключення SSD-накопичувача до SATA-інтерфейсу



ASRock Fatal1ty Z97X Killer +Thermaltake ExtremeSpeed 3.0

ASRock Fatal1ty Z97X Killer

Різниця, %

AS SSD, Copy-Benchmark v.1.7.4739.38088

ISO

226,59

213,16

6,3%

Program

166,67

171,92

-3,1%

Game

185,64

180,3

3,0%

EVEREST 5.50

Linear Read (Begin) MB/s

512,3

526,1

-2,6%

Linear Read (Middle) MB/s

512,3

527

-2,8%

Linear Read (End) MB/s

512,3

526,1

-2,6%

Buffered Read, MB/s

508,9

508,9

0,0%

Average Read Access, ms

0,03

0,03

0,0%

CrystalMark 0.9

HDD points

42069

42019

0,1%

PCMark'05

HDD Marks

67452

70851

-4,8%

Intel NAS PT 1.7.1

avg, MB/s

342,80

330,6

3,7%

CrystalDiskMark 3.0.3

Read Seq

426,3

420,9

1,3%

Write Seq

433,5

432,9

0,1%

Read 512K

358,6

363,4

-1,3%

Write 512K

436,8

436,5

0,1%

Середня різниця

-0,2%

Підключення флеш-накопичувача до інтерфейсу USB 3.0

Тестовий пакет

ASRock Fatal1ty Z97X Killer +Thermaltake ExtremeSpeed 3.0

ASRock Fatal1ty Z97X Killer

Різниця, %

EVEREST 5.50

Linear Read, average, MB/s

197,7

196,4

0,7%

Random Read, MB/s

208,8

214

-2,4%

HD Tune Pro 4.50

Average Read, MB/s

194,4

199,8

-2,7%

Copying Files

Maximum Read, MB/s

187,8

186,8

0,5%

Maximum Write, MB/s

141,3

137

3,1%

CrystalDiskMark 3.0.3

Read Seq

203,6

202

0,8%

Write Seq

111,8

111,4

0,4%

Read 512K

144,6

144,6

0,0%

Write 512K

1,114

1,13

-1,4%

Середня різниця

-0,1%

Використовувані під час тестування SSD- і USB-накопичувачі випробовувалися у двох режимах роботи: при підключенні безпосередньо до материнської плати та при приєднанні до неї за допомогою панелі Thermaltake ExtremeSpeed 3.0.

Як бачимо, швидкісні показники підключених до панелі пристроїв майже не відрізняються від результатів, отриманих при прямому приєднанні до системної плати. Отже, довжина використовуваних кабелів ніяк не відбилася на швидкості роботи підключених пристроїв. Середня різниця склала 0,1-0,2%, що цілком можна пояснити погрішністю вимірювань. Тому навіть при підключенні до новинки високошвидкісних SATA- і USB-накопичувачів, їх потенціал обмежуватися не буде.
