Огляд і тестування корпусу SilverStone Milo ML03

У той час як на ринку «топових» комплектуючих намітився певний застій, бюджетний сегмент розвивається повним ходом. Компанія AMD активно просуває ідею гібридних процесорів, а Intel значно розширила функціональність систем початкового рівня за рахунок чіпсетів Intel H81 / B85 / H87 Express. Усе це лише допомагає популяризації такого виду комп'ютерів, як HTPC. І ми не даремно в даному контексті використовували визначення «комп'ютер», адже сучасний HTPC уже давно вийшов за рамки поняття «домашній кінотеатр». Така тенденція відбилася і на індустрії системних корпусів.

Ще кілька років тому основним стандартом для HTPC вважався формат Mini-ITX. Однак ця платформа не завжди в стані задовольнити сьогоднішні запити користувачів. Тому збільшення популярності рішень, виконаних у форм-факторі Desktop, виглядає цілком закономірним процесом. Нагадаємо, що в такий корпус можна встановити і більш габаритні материнські плати форматів Mini-DTX і microATX, при цьому він зберігає порівняно компактні розміри. Модель SilverStone Milo ML03, про яку піде мова в даному огляді, саме й належить до них.

Із брендом SilverStone ми вже знайомі не з чуток. Тим же, хто лише недавно довідався про його існування, радимо прочитати огляди, присвячені блоку живлення SilverStone ST45SF-G і корпусу SilverStone Fortress FT03.

Специфікація корпусу SilverStone Milo ML03:

Упаковка та комплект поставки

SilverStone Milo ML03 постачається в порівняно невеликій картонній коробці, яка оберігає його від можливих механічних пошкоджень і подряпин. Яскравої поліграфії тут немає, зате дуже чітко подана інформація, що стосується специфікації корпусу та його технічних особливостей.

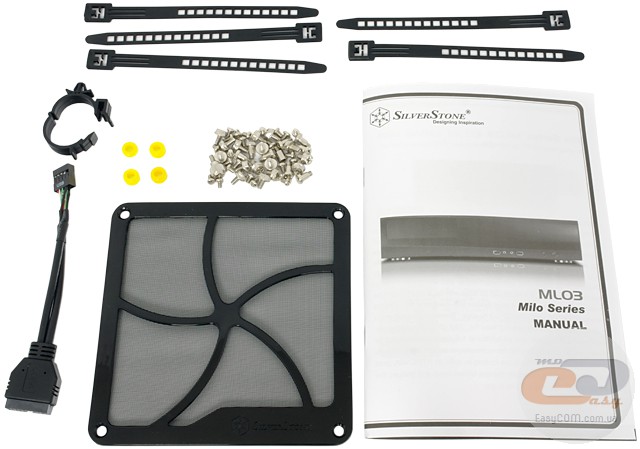

Комплект поставки моделі SilverStone Milo ML03 включає:

• посібник користувача;
• набір кріпильних гвинтів і стійок для встановлення материнської плати;
• п'ять широких хомутів для стяжки проводів;
• пластиковий затиск для стяжки проводів;
• набір гумових прокладок;
• перехідник з роз’єму USB 3.0 на USB 2.0;
• пиловий фільтр на магнітах.

Даних компонентів буде цілком достатньо для складання системи усередині SilverStone Milo ML03. Також виробник передбачив ряд дрібниць, які допоможуть зробити комп'ютер більш функціональним, а прокладення кабелів - більш охайним.

Зовнішній вигляд

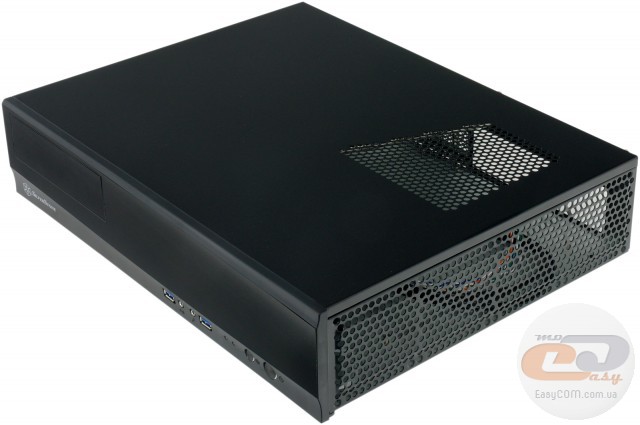

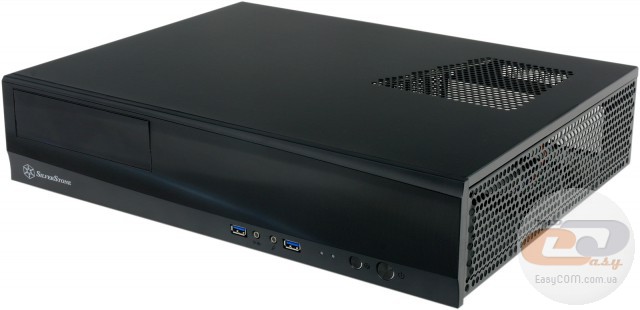

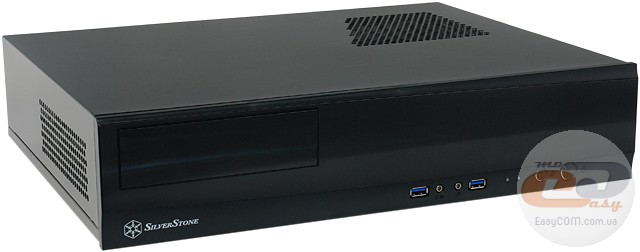

SilverStone Milo ML03 має непомітний дизайн, що характерно для рішень, виконаних у форм-факторі Desktop. Все-таки основне завдання даного корпусу - HTPC, тому він повинен добре поєднуватися із зовнішнім виглядом інших мультимедійних пристроїв. В оформленні SilverStone Milo ML03 переважають прямі обриси та гострі кути. Корпус пофарбований у чорний матовий колір. Відбитки пальців на такій поверхні залишаються, але легко стираються за допомогою м'якої тканини.

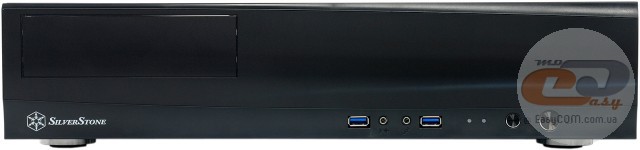

Передня панель виготовлена з товстого пластику і дуже добре підігнана до інших стінок корпусу. Із правої сторони розташований один повнорозмірний 5,25-дюймовий відсік, закритий спеціальною заглушкою.

Елементи керування (клавіші «POWER» і «RESET») і інтерфейси (два порти USB 3.0 і аудіороз’єми для підключення навушників і мікрофона) зосереджені з нижнього краю. Також тут розташовані два світлодіоди, які служать індикаторами роботи системи та накопичувача. Обидва синього кольору і, на наш погляд, надмірно яскраві.

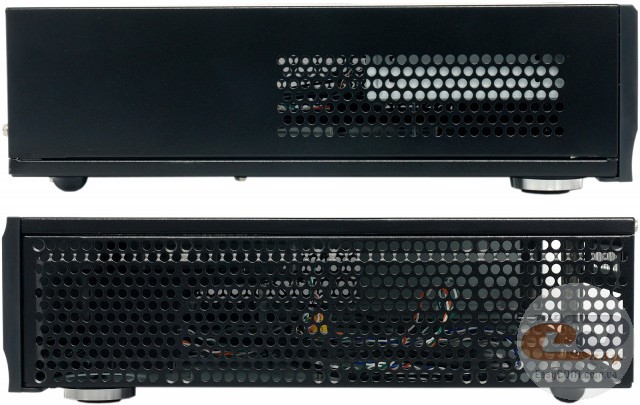

Однією з особливостей корпусів формату Desktop є погана циркуляція повітря усередині, тому наявність вентиляційних отворів на бічних панелях SilverStone Milo ML03 більш ніж виправдана. Перфорована область на лівій стінці має розміри 15,5 х 4,5 см, а на правій стінці вона займає всю площу.

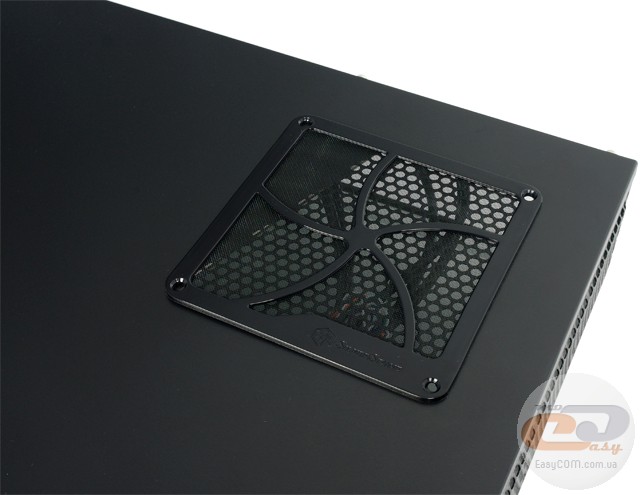

Також перфорацію можна виявити на верхній кришці. Для запобігання потрапляння через неї пилу усередину корпусу, можна скористатися фільтром з комплекту поставки. Нагадаємо, що кріпиться він за допомогою магнітів, тому встановлення/зняття буде займати буквально кілька секунд.

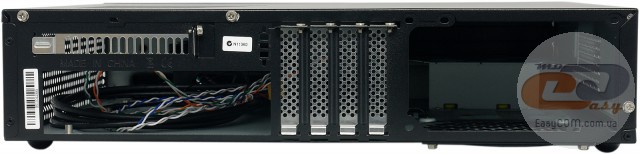

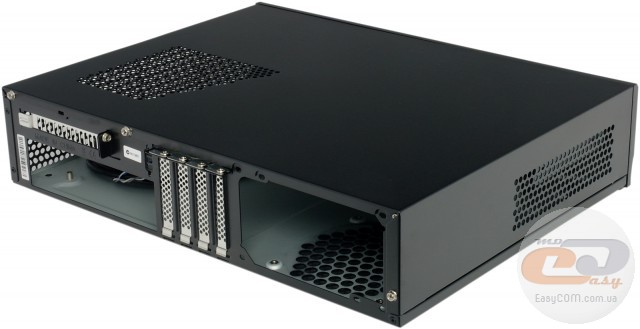

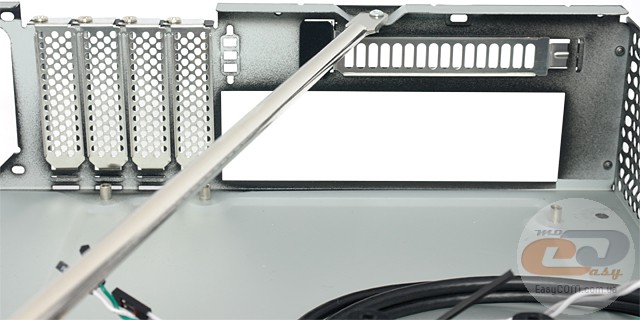

На задню стінку корпусу винесені отвори для вентиляційної решітки блока живлення формату ATX та інтерфейсної панелі материнської плати, а також присутні чотири слоти для низькопрофільних карт розширення. Ще один повнорозмірний роз’єм розташований над інтерфейсною панеллю паралельно материнській платі. Карту розширення сюди встановити не вийде, зате його можна використовувати для монтажу заглушки з додатковими портами або ж виносним регулятором швидкості обертання вентиляторів.

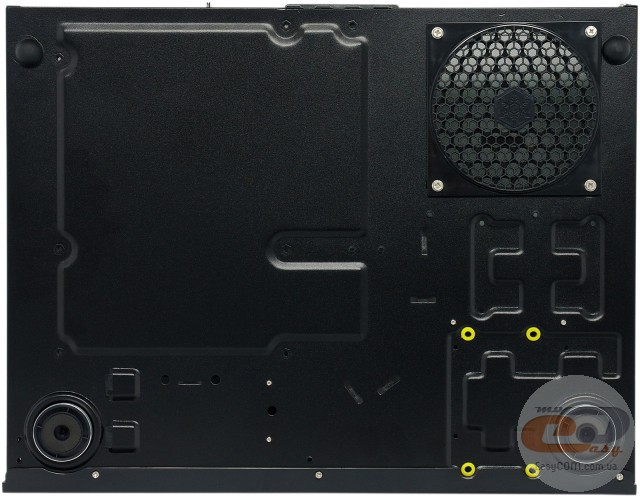

Корпус SilverStone Milo ML03 розташовується тільки в горизонтальному положенні. На нижній кришці закріплено чотири ніжки з гумовим покриттям, що збереже меблі від подряпин. Крім того, передні ніжки зроблені дещо укрупненими та стилізовані під алюміній, що відмінно доповнює загальний дизайн корпусу.

Для того щоб блок живлення не затягував пил усередину, виробник передбачив спеціальний знімний фільтр, який легко очищується під струменем проточної води.

Внутрішнє обладнання

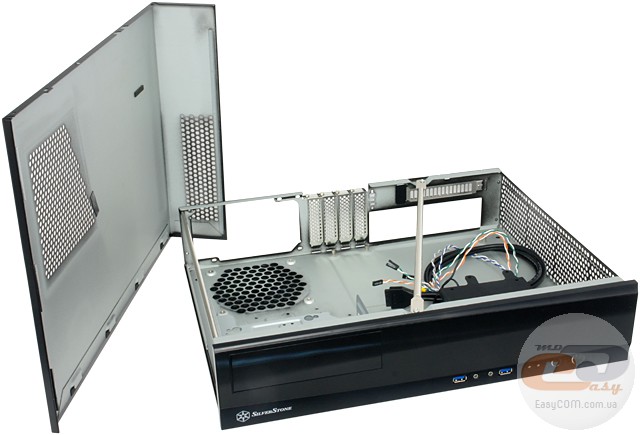

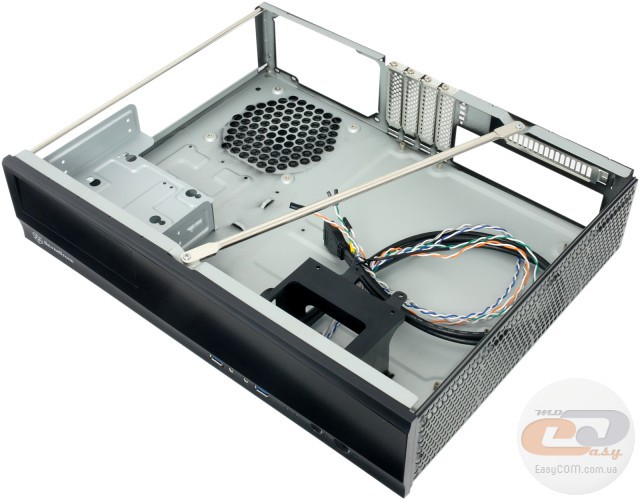

Верхня кришка знімається зсувом назад, відкриваючи дуже зручний доступ до будь-якої частини корпусу. Товщина сталевого листа, з якого зроблені бічні стінки та шасі, становить 0,9 мм. Завдяки цьому SilverStone Milo ML03 має відмінну жорсткість. Самі панелі підігнані дуже щільно: ніяких люфтів або надмірно великих щілин ми не виявили.

Поперек корпусу встановлена знімна металева скоба. Вона стягує протилежні стінки, тим самим надаючи всій конструкції додаткову жорсткість. Також дана скоба через гумові прокладки підпирає верхню кришку. Виробник заявляє про можливість розташування РК-монітора безпосередньо на корпусі. Щоправда, про обмеження по вазі ні в інструкції користувача, ні на офіційному сайті нічого не сказано. Тому, при встановленні монітора або телевізора з великою діагоналлю на SilverStone Milo ML03 будьте гранично обережні.

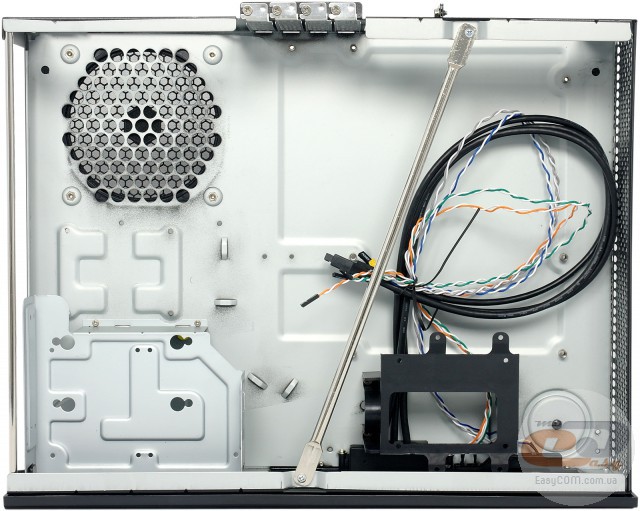

Внутрішній простір корпусу умовно можна розділити на кілька зон. Лівий верхній кут відведений для блока живлення, у нижньому ж розташовується спеціальний кошик для оптичного приводу та накопичувачів. У фронтальної панелі розташована пластмасова стійка, також призначена для монтажу на ній вінчестерів. Решта простору виділяється для материнської плати та карт розширення. Відзначимо, що сюди помістяться плати форматів Mini-ITX, Mini-DTX і microATX.

Максимальна висота процесорного кулера обмежена значенням 70 мм, тому більшість низькопрофільних систем охолодження будуть сумісні з корпусом SilverStone Milo ML03. Що стосується карт розширення, то їхня довжина не повинна перевищувати 223 мм. Відзначимо, що низькопрофільні графічні адаптери, а також звукові карти повною мірою відповідають цій вимозі.

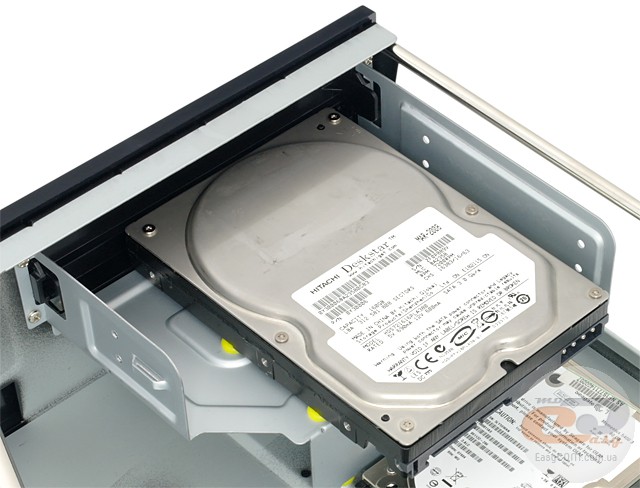

Металевий кошик зроблений досить функціональним. Замість повнорозмірного оптичного приводу сюди можна встановити один накопичувач розміром 3,5 дюйма або ж два SSD-диски. Для поглинання вібрацій від пристроїв відсік оснащений прогумованими прокладками.

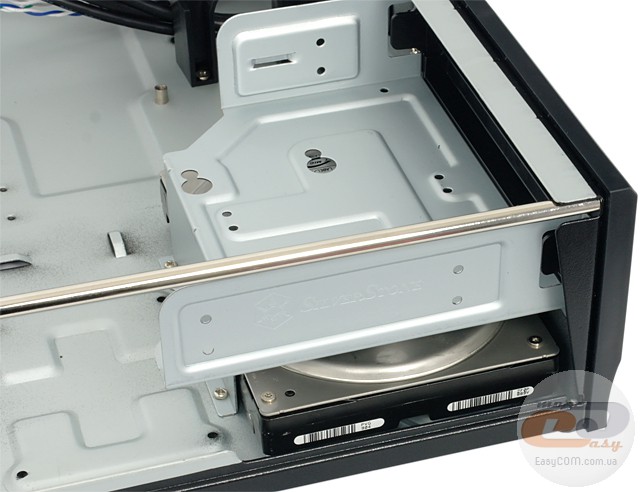

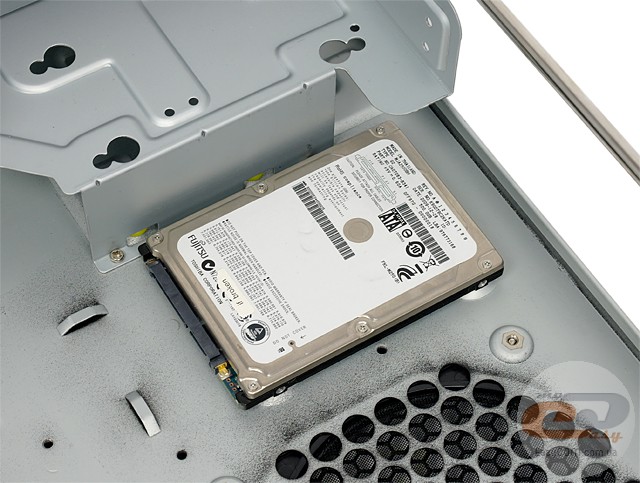

Під кошиком знаходиться ще одне місце для накопичувачів. Передбачені посадкові місця для повнорозмірного 3,5-дюймового вінчестера та для 2,5-дюймового SSD-диска.

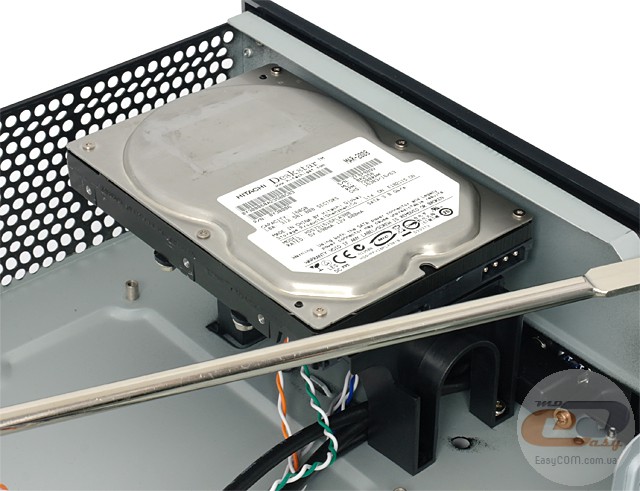

Однак можливості розширення дискової підсистеми в корпусі SilverStone Milo ML03 цим не обмежуються. Як уже було сказано вище, біля передньої панелі розташовується спеціальна пластмасова стійка, на яку можна закріпити як 3,5-дюймовий, так і 2,5-дюймовий накопичувач. При цьому вся конструкція ніяк не вплине на сумісність із іншими комплектуючими. Як і раніше буде залишатися можливість встановлення материнської плати формату microATX і модулів оперативної пам'яті з високими радіаторами.

Але й це ще не все. Поруч із відсіком для оптичного привода можна виявити отвори для монтажу ще одного SSD-диска. Таким чином, користувач може не хвилюватися, що для якоїсь периферії усередині SilverStone Milo ML03 не знайдеться місця. Навпаки, він сам зможе вирішувати, на що йому більше зробити натиск: на мультимедійну частину системи (оптичний привід і два 3,5-дюймові накопичувачі) або ж на файлове сховище (три 3,5-дюймові накопичувачі).

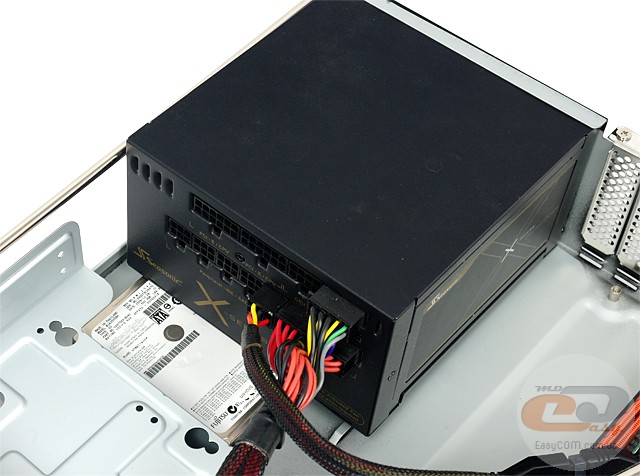

В SilverStone Milo ML03 можна розташувати блок живлення формату ATX, щоправда є певні обмеження по довжині. Вона не повинна перевищувати 140 мм, в іншому ж випадку джерело живлення впреться в SSD-диск, розташований на дні корпусу. Якщо ж накопичувач планується закріпити де-небудь в іншому місці, то повнорозмірний блок живлення стане без проблем, однак можуть виникнути труднощі зі встановленням оптичного приводу. Тому радиться в SilverStone Milo ML03 використовувати джерела живлення довжиною до 140 мм. Тоді ніяких конфліктів з іншими комплектуючими точно не виникне. Тим більше що на ринку повно підходящих пристроїв, наприклад, Seasonic G-360 або ж SilverStone ST45SF-G.

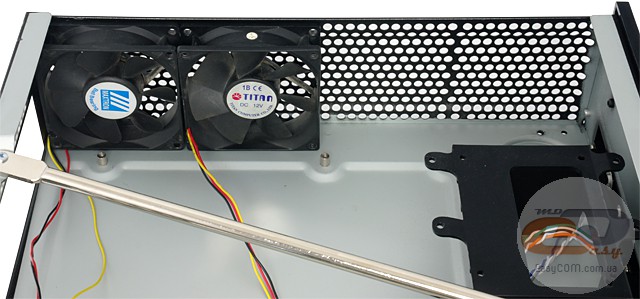

В SilverStone Milo ML03 немає попередньо встановлених вентиляторів, однак на правій бічній стінці передбачено відразу чотири посадкові місця для них (розміром 80 мм). Тому користувач зможе легко організувати активну циркуляцію повітря усередині корпусу, а також обдування конкретних зон або комплектуючих. Єдиним недоліком у цьому випадку можна вважати відсутність пилового фільтра на бічній стінці.

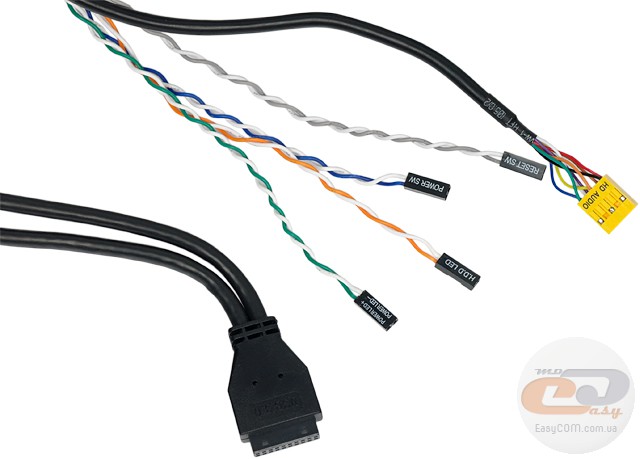

Провідники, які йдуть від портів і клавіш, розташованих на передній панелі, досить довгі, і можна буде без проблем дістати навіть у найбільш віддалену частину материнської плати. Аудіороз’єм представлений тільки у варіанті HD Audio, що варто врахувати власникам застарілих систем.

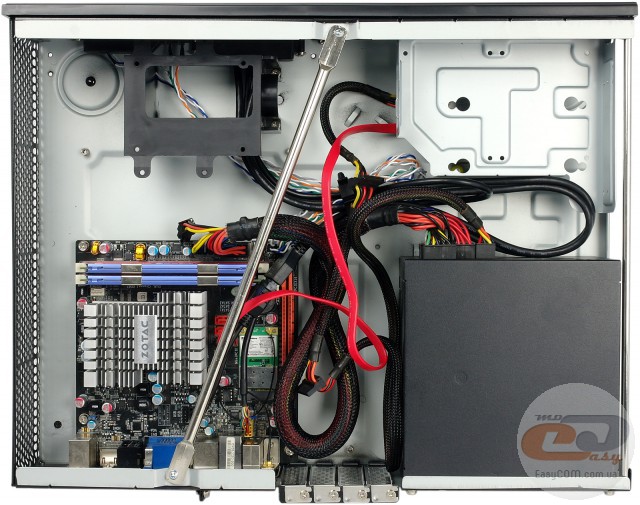

У цілому ж, організація внутрішнього простору в SilverStone Milo ML03 нам сподобалася. Якщо дотримуватися почерговості складання, то встановлення материнської плати, а також підключення та прокладення кабелів не стане великою проблемою. До всіх комплектуючих є відмінний доступ, що позитивним чином позначиться на можливості апгрейду комп'ютера. Заміна окремих компонентів може бути зроблена досить легко та швидко.

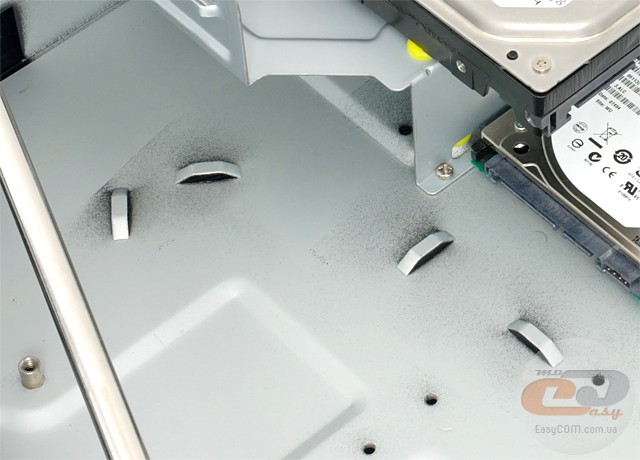

На дні корпусу є спеціальні жолобки, до яких можна прикріпити кабелі за допомогою хомутів. Дана можливість пригодиться любителям охайної збірки, а також у випадку використання усередині SilverStone Milo ML03 великої кількості накопичувачів.

Тестування

У процесі тестування ми використовували наступне обладнання:

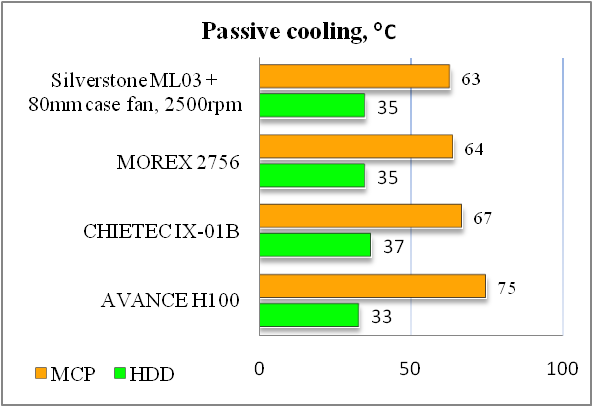

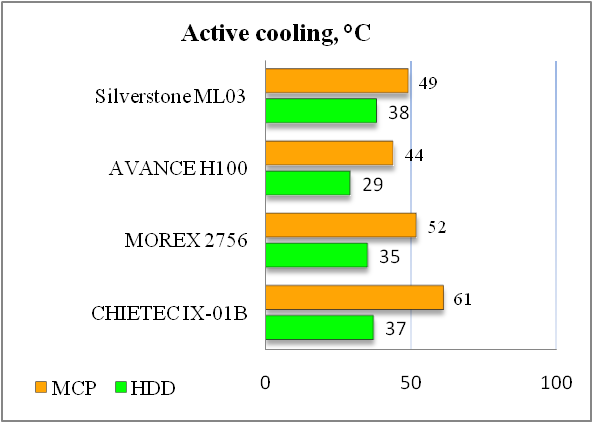

Тестування нагрівання комплектуючих ми проводили у двох режимах: при пасивному охолодженні (графік Passive cooling) – вентилятор з радіатора материнської плати був знятий; при активному охолодженні (графік Active cooling) – вентилятор був встановлений.

У пасивному режимі охолодження спостерігалося перегрівання деяких комплектуючих, тому для створення активної циркуляції повітря на правій панелі був встановлений 80-мм вентилятор CHIEFTEC AF-0825S, який обертався зі швидкістю 2500 об/хв. У режимі Active cooling даний вентилятор був демонтований.

В обох випадках ми одержали досить хороші результати. По нагріванню основних компонентів системи SilverStone Milo ML03 займає лідируючі позиції. Із цього можна зробити висновок, що вентиляційні отвори на панелях корпусу розташовані досить таки продумано. Проте, природної конвекції недостатньо для ефективного відведення гарячого повітря назовні. Наявність хоча б одного вентилятора (у першому випадку - на бічній стінці, у другому - на процесорному кулері) змінює ситуацію в кращий бік. При цьому ефективність охолодження комплектуючих усередині корпусу збільшується в рази.

Висновки

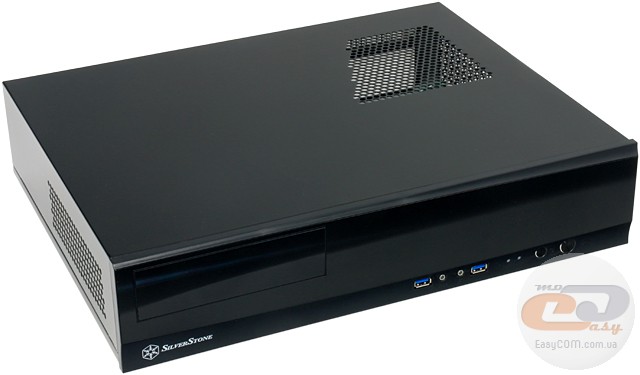

Корпус SilverStone Milo ML03 повинен сподобатися тим, хто збирає HTPC, але при цьому шукає розумний компроміс між функціональністю та розмірами. У даній моделі легко поміститься материнська плата формату microATX, чотири низькопрофільні карти розширення та блок живлення довжиною до 140 мм. При всьому цьому в корпусу зберігаються порівняно компактні габарити та відмінна жорсткість. Останній виробник приділив значну увагу, використавши досить товсту сталь (0,9 мм), а також встановивши додаткову металеву скобу, яка стягує протилежні стінки корпусу.

Дуже функціональним зроблений і внутрішній простір SilverStone Milo ML03. Особливо чітко це виражається в організації дискової підсистеми. Сюди можна встановити три накопичувачі розміром 3,5 дюйма, а також один SSD-диск. Дана можливість безумовно зацікавить бажаючих організувати в одній системі і продуктивний домашній кінотеатр, і файлове сховище.

Крім того, в SilverStone Milo ML03 є досить продумана система вентиляційних отворів. Щоправда, для ефективного відведення гарячого повітря без активної циркуляції не обійтися. Виробник передбачив таку необхідність, розташувавши на одній із бічних стінок відразу чотири посадкові місця для 80-мм вентиляторів.

Ну й, звичайно ж, нікуди не подівся фірмовий почерк компанії SilverStone - увага до дрібниць. Так, в 5,25-дюймовому відсіку встановлені спеціальні прокладки, ще один такий набір є в комплекті поставки; на дні корпусу передбачені спеціальні жолобки для фіксації кабелів; ніжки зроблені з товстої гуми, а на нижній і верхній панелі є пилові фільтри.

По суті, в SilverStone Milo ML03 реалізований увесь функціонал сучасних якісних рішень, виконаних у форм-факторі Middle Tower, за винятком можливості встановлення повнорозмірних карт розширення. Однак, це особливість усіх корпусів, орієнтованих для складання HTPC.

Переваги:

• якісне фарбування та обробка шасі;
• використання товстої сталі (0,9 мм) і металевої скоби робить конструкцію корпусу досить жорсткою та міцною;
• порівняно невеликі розміри (висота всього 105 мм);
• чотири слоти для низькопрофільних карт розширення;
• можливість встановлення материнської плати форм-фактора microATX;
• можливість встановлення карт розширення довжиною до 223 мм;
• на одній із бічних стінок передбачені чотири посадкові місця для 80-мм вентиляторів;
• продумана система вентиляційних отворів;
• можливість одночасного монтажу трьох накопичувачів розміром 3,5 дюйма та одного SSD-диска;
• наявність знімних пилових фільтрів на верхній та нижній панелях корпусу;
• багатий комплект поставки.

Особливості:

• для організації ефективного охолодження комплектуючих бажано використовувати хоча б один вентилятор;
• максимальна висота процесорного кулера не повинна перевищувати 70 мм;
• у випадку встановлення блока живлення довжиною понад 140 мм перекривається одне посадкове місце для SSD-диска, а також можуть виникнути проблеми зі встановленням пристроїв в 5,25-дюймовий відсік;
• корпус можна використовувати тільки в горизонтальному положенні.
