Огляд і тестування компактного корпуса MOREX 557

18-01-2012

Сьогодні в наших руках чергова ультракомпактна модель корпуса, зроблена тайванською компанією Morex Information Ent, яка найбільш відома саме як виробник малогабаритних корпусів. Розглянуте в даному огляді рішення позиціонується, головним чином, як основа для медіа-систем типу «домашній кінотеатр», або ж як основа для офісного ПК, не розрахованого на серйозні навантаження, тому що оснащене зовнішнім блоком живлення потужністю всього 60 Вт, який і визначає можливості всієї системи. Перейдемо безпосередньо до огляду компактного корпуса Morex 557 і довідаємося, чому він може бути привабливий, серед інших малогабаритних корпусів.

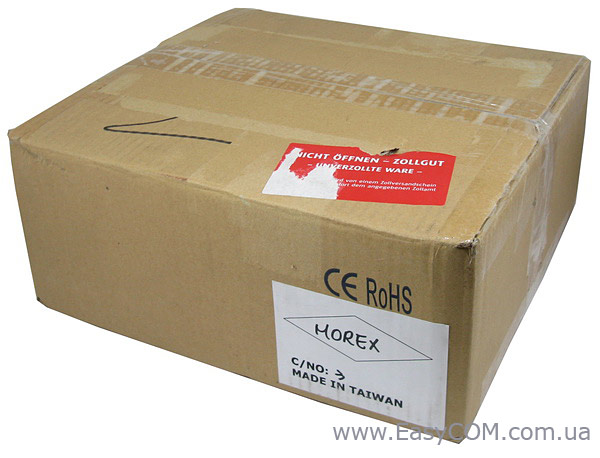

Корпус Morex 557 впакований у досить компактну коробку з звичайного гофрокартону без поліграфії. На коробці немає наклейки з найменуванням моделі, що е в ній, корпуса, однак не можна з стовідсотковою гарантією стверджувати, що всі корпуси даної модифікації поставляються в такого роду упаковках, які необхідно розкривати, щоб переконатися, що там знаходиться саме те, що потрібно.

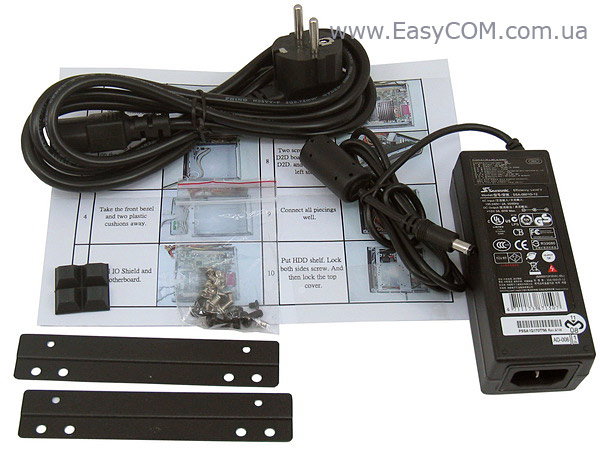

Крім самого корпуса в коробці є наступне обладнання:

  • зовнішній блок живлення на 60 Вт;
  • кабель до блока живлення;
  • набір кріпильних гвинтів;
  • дві рамки для кріплення корпуса до вертикальної поверхні;
  • набір гумових ніжок, що самі клеяться
  • ілюстрована інструкція з складання.

Комплект поставки корпуса включає все необхідне для встановлення материнської плати і підготовці системного блоку до експлуатації. Завдяки наявності ніжок, що самі клеяться, і рамок для кріплення Morex 557 до вертикальної поверхні, можна вибирати різні варіанти горизонтального чи вертикального встановлення корпусу.

Виробник

Morex

Модель

557

Типорозмір корпуса

Mini-ITX

Підтримувані форм-фактори материнських плат

Mini-ITX

Колір

Чорний

Відсіки 2,5 дюйма

Один або два посадкові місця для 2,5'' накопичувачів,  залежно від розміщення.

Слоти для карт розширення

-

Роз’єми на лицьовій панелі

2 x USB 2.0

Вентилятори

Можливість встановлення чотирьох 40 мм на бічній стороні;
Можливість встановлення двох 60 мм на верхній стороні.

Наявність блока живлення

Зовнішній 60 Вт виробництва Seasonic

Матеріал

Шасі: холоднопрокатна сталь товщиною 0,8 мм
 Корпус: пластик

Розміри корпуса, мм

190 х 62 х 196

Вага (нетто), кг

N/A

Сайт виробника

http://www.morex.com.tw/

Габарити корпуса Morex 557 мінімальні – це одне з найбільш компактних рішень для встановлення материнських плат формату Mini-ITX. Базово корпус поставляється з повністю пасивним типом охолодження внутрішніх компонентів, однак дана компактна модель примітна тим, що має можливість встановлення до чотирьох вентиляторів на бічній стороні і до двох на верхній.

Зовнішній вигляд

MOREX 557

MOREX 557

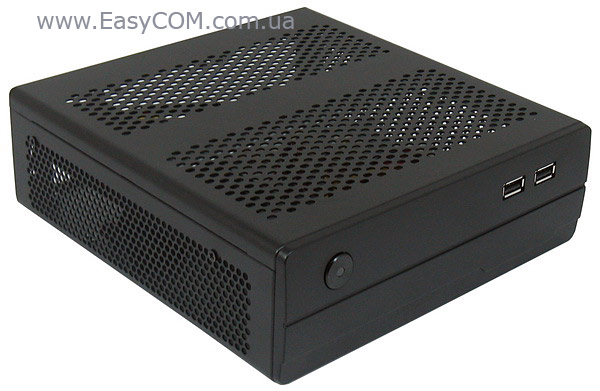

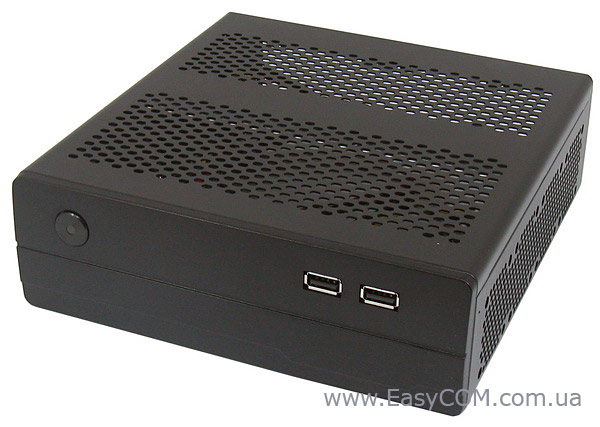

Корпус Morex 557 повністю пофарбований у практичний чорний колір і відрізняється строгим дизайном екстер'єру, досить високою якістю складання і наявністю великої перфорації на трьох сторонах. Остання особливість повинна сприяти прийнятному рівню охолодження системи, що працює навіть у повністю пасивному режимі охолодження, завдяки природній циркуляції повітря між зовнішнім простором і компонентами системи всередині корпуса.

MOREX 557

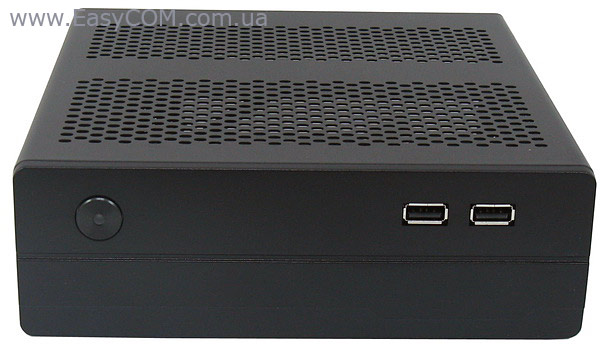

Лицьова панель корпуса виконана в мінімалістичному стилі, як з погляду дизайну, так і функціональності – вона прикрашена лише проштампованим по центру логотипом, що як би розділяє панель на дві рівні частини. Щодо функціоналу, то на ній присутні тільки два роз’єми USB 2.0 так кнопка включення системи з вбудованим світлодіодним індикатором.

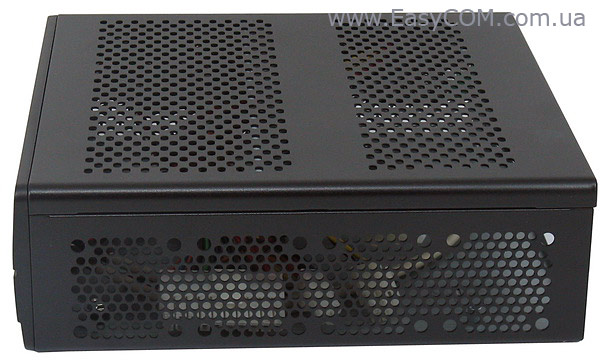

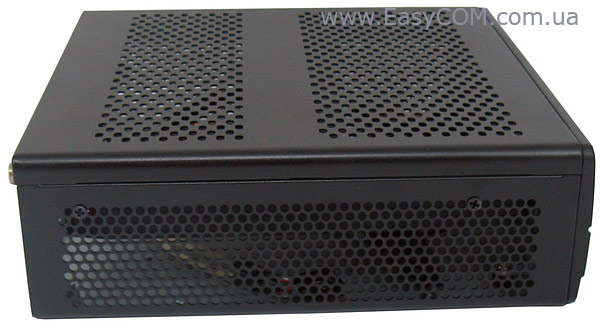

Як ми вже відзначали, одна з бічних сторін має можливість встановлення до чотирьох 40 мм вентиляторів, які можна придбати окремо. Верхня частина корпуса також дозволяє встановлювати до двох вентиляторів з максимальним діаметром крильчатки до 60 мм – вентилятори в цьому випадку кріпляться до внутрішнкорпусної рамки для кріплення накопичувачів. Зсередини корпуса до протилежної бічної перфорованої сторони впритул примикає прийомна частина зовнішнього блоку живлення, тому встановлення елементів активного охолодження тут виключене.

MOREX 557

На нижній стороні корпуса Morex 557 є чотири спеціальні отвори для кріплення на задню стінку монітора по VESA-стандарту. З боків корпус також оснащений отворами для кріплення на стіну або іншу вертикальну поверхню за допомогою рамок, що є у комплекті.

MOREX 557

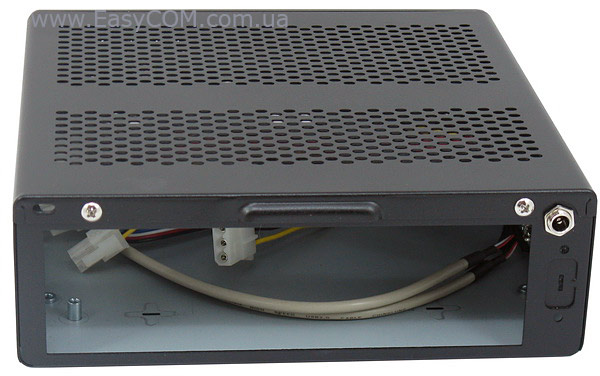

Майже весь простір задньої сторони корпуса Morex 557 займає отвір для інтерфейсної панелі материнської плати, праворуч від нього знаходиться роз’єм для підключення кабеля від зовнішнього блоку живлення, а також закритий заглушкою роз’єм для виводу на задню панель деяких інтерфейсів, наприклад, COM-порту.

Внутрішній пристрій

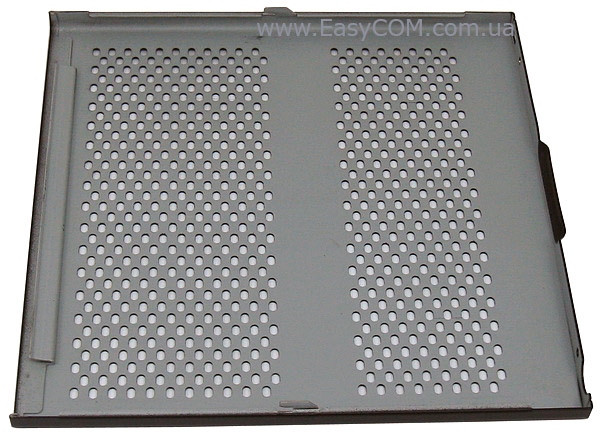

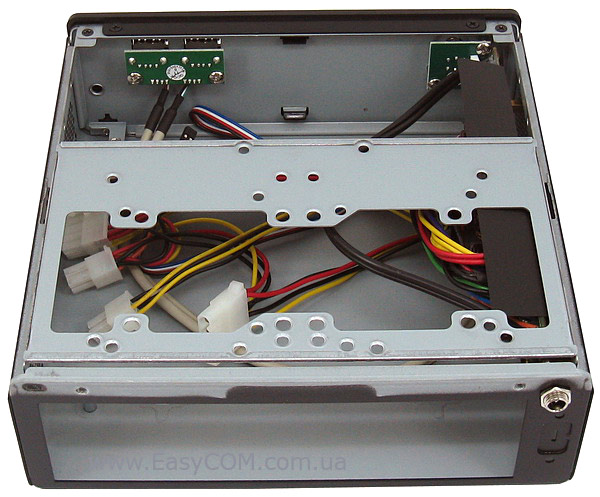

Доступ до внутрішнкорпусного простору Morex 557 досягається шляхом відвернення двох гвинтів, що фіксують верхню кришку корпуса. Одразу під кришкою розташовується рамка для кріплення накопичувачів і вентиляторів, яка, як і саме шасі, виконана з якісно оброблених сталевих листів товщиною 0,8 мм. Для здійснення встановлення материнської плати рамку необхідно демонтувати – кріпиться вона на чотирьох гвинтах.

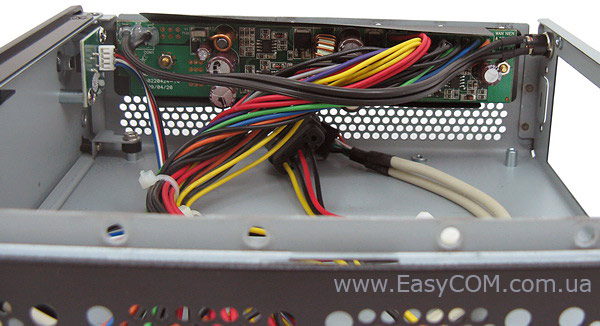

Прийомна частина зовнішнього блоку живлення в довжину займає всю бічну сторону корпуса, при цьому вона захищена з зовнішньої сторони металевою пластиною, для того, щоб виключити пошкодження через перфораційні отвори.

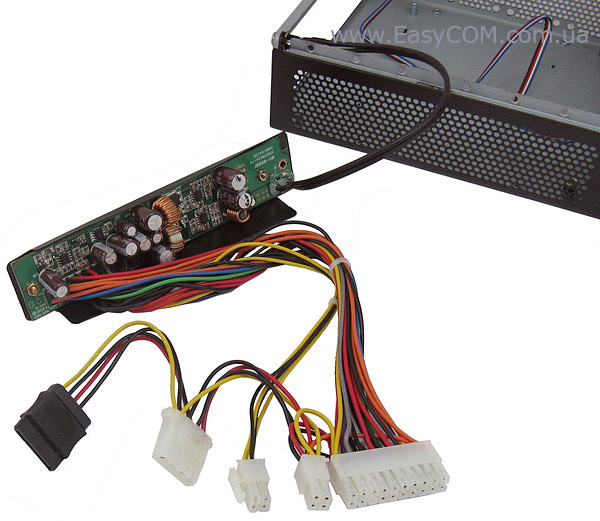

Внутрішні роз’єми представлені розбірним 24-контактним ATX коннектором, двома кабелями живлення для накопичувачів (SATA + Molex), а також 4-контактним роз’ємом для подачі енергії на процесор. Присутні всі необхідні роз’єми для збору ультракомпактної системи.

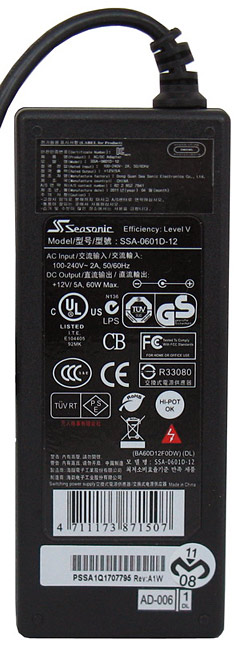

Зовнішній блок живлення виробництва відомої компанії Sea Sonic Electronics, модель SSA-0601D-12, має паспортну потужність 60 Вт, тобто видає 5 А по лінії +12В. Потужності такого блоку живлення буде цілком достатньо для енергоефективних систем типу NVIDIA ION чи AMD Brazos, середнє енергоспоживання яких становить не більше 40 Вт. При бажанні, дану модель корпуса можна додатково оснастити одним з більш потужних офіційно сумісних блоків живлення, які поставляються в комплекті з необхідними кабелями і відповідною прийомною частиною (докладну інформацію можна знайти в огляді аксесуарів для корпусів Morex).

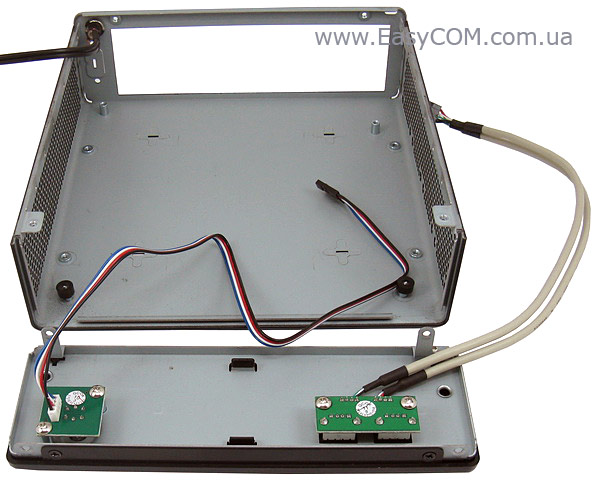

Для здійснення встановлення материнської плати в корпус Morex 557 потрібно демонтувати лицьову панель, яка кріпиться до корпуса на чотирьох гвинтах, два з яких будуть закріплювати материнську плату в передній частині корпуса. Транспортувальні пластикові підставки чорного кольору необхідно зняти – вони відіграють роль елемента, що демпфірує, поки між металевими «ніжками», на яких буде стояти плата, і кріпленням лицьової панелі не буде встановлена материнська плата. Тут же звертаємо увагу, що довжина шнурів для підключення роз’ємів USB і кнопки Power достатня з урахуванням габаритів корпуса.

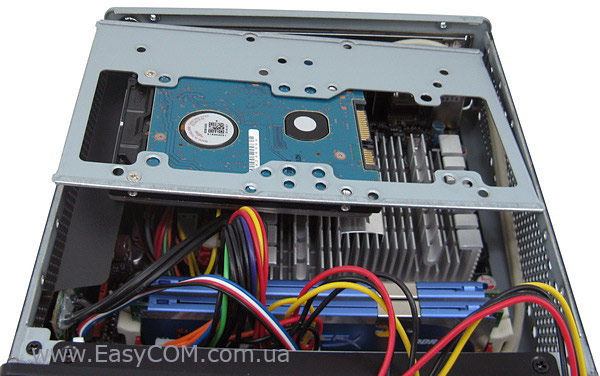

Після інсталяції материнської плати і підключення до неї необхідних роз’ємів (що виявилося не так і складно, незважаючи на компактні габарити корпуса) можна приступати до монтажу 2,5'' накопичувача на призначену для цих цілей рамку. Варіантів закріплення накопичувача декілька: залежно від конфігурації вашої системи і розмірів СО материнської плати можна експериментувати з ними, для того, щоб знайти найбільш підходящий варіант.

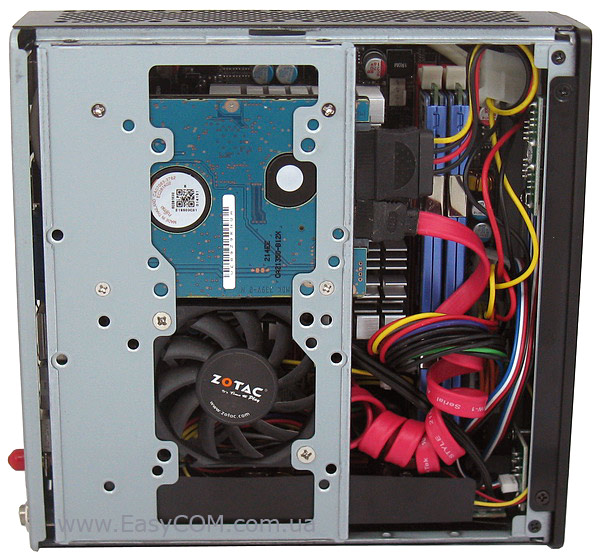

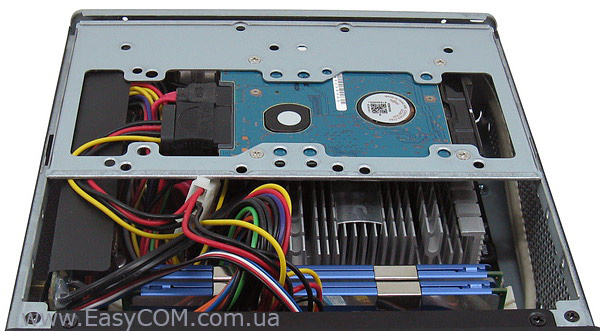

Теоретично, конфігурація монтажних отворів на рамці дозволяє встановити навіть два 2,5'' накопичувача, однак у цьому випадку необхідно досягти гарного охолодження компонентів системи, наприклад, встановленням декількох вентиляторів на бічну стінку корпуса. Для нашої тестової материнської плати ZOTAC IONITX-F-E, виявився цілком зручним представлений на фотографії варіант кріплення накопичувача. Тому що комплектний вентилятор системи охолодження плати однаково не поміщався між радіатором плати і рамкою для накопичувача, ми помістили його на рамку, для того, щоб він хоч якось міг вплинути на поліпшення температурних умов всередині корпуса, додаткові вентилятори в корпус не встановлювалися. Взагалі, складання системи всередині корпуса Morex 557 проходить досить легко – інструментів і часу для цієї процедури потрібно мінімум.

Тестування

У процесі тестування ми використали наступне обладнання:

Материнська плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, Mini-ITX)

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

 Жорсткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

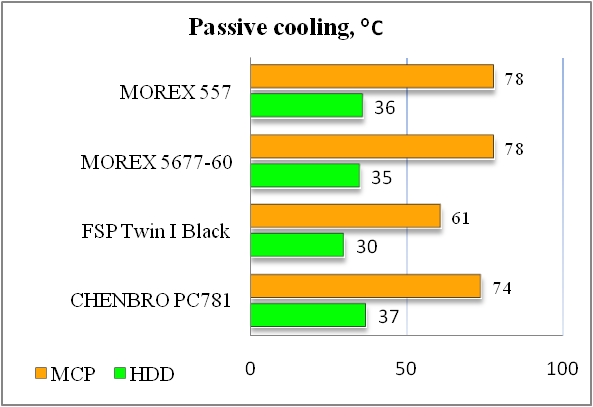

Оскільки високий радіатор системи охолодження тестової материнської плати не дозволив встановити вентилятор для його безпосереднього охолодження, перевірка можливостей охолодження компонентів корпуса Morex 557 проводилася в повністю пасивному режимі – тобто з відключеним вентилятором СО плати. Зареєстровані таким чином показники температури є стандартними для ультракомпактних рішень, всередині яких повністю відсутні елементи активного охолодження. Відзначимо, що нагрівання жорсткого диска невелике, а температура на радіаторі плати досить висока – це не критичне значення, однак досить близьке до цього. Для повністю комфортної експлуатації системи на основі корпуса Morex 557 все-таки рекомендується оснастити його хоча б одним вентилятором, якщо система охолодження материнської плати його позбавлена.

Висновки

Корпус Morex 557 являє собою класичне ультракомпактне рішення, що поставляється одразу з повністю пасивним типом охолодження внутрішніх компонентів, що допускає можливість саме такого типу охолодження завдяки перфорації з трьох сторін. У своїй області застосування дана модель практично позбавлена недоліків - якщо метою є складання повністю безшумного компактного ПК, який буде використовуватися, наприклад, як основа домашнього кінотеатру або мінімалістичної офісної системи, тобто не пристосованої до високих навантажень, то Morex 557 може стати одним з найбільш оптимальних виборів. Тим більше що дане рішення має стандартизовані VESA отвори для кріплення на задню стінку монітора або на іншу вертикальну поверхню, для чого в комплекті поставки додаються дві спеціальні рамки. Інші переваги розглянутого корпуса є можливість встановлення до шести вентиляторів різного діаметра, а також до двох 2,5'' накопичувачів. Якщо як слід пошукати недоліки, то не самими практичними рішеннями можна назвати необхідність знімати лицьову панель корпуса для встановлення материнської плати, а також обмежені розміри у висоту, однак саме ці особливості дозволяють досягти максимальної компактності корпуса.

Переваги:

  • якісне виконання корпуса і шасі;
  • дуже скромні габарити;
  • можливість як горизонтального, так і вертикального встановлення;
  • якісний зовнішній блок живлення виробництва Seasonic;
  • можливість встановлення до шести вентиляторів;
  • можливість встановлення до двох 2,5'' накопичувачів;
  • наявність перфорованих вставок з трьох сторін.

Особливості:

  • необхідність знімати лицьову панель корпуса для встановлення материнської плати;
  • простір для системи охолодження материнської плати обмежений по висоті.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо компанії Syntex, дистриб'ютору MOREX Information Ent, за надані для тестування корпуси.
