Огляд і тестування комп’ютерного корпусу Lian Li PC-8NWX

Напевно, всі знають про високоякісні алюмінієві корпуси компанії Lian Li (Lian Li Industrial Co.), яка була заснована ще в 1983 році в Тайвані. За цей час вона одержала репутацію одного з найбільших виробників алюмінієвих корпусів.

І ось сьогодні в нас з'явилася можливість протестувати нову модель цієї компанії типорозміру Middle Tower - Lian Li PC-8NWX, як і очікувалося, виготовлену з алюмінію.

Lian Li PC-8NWX

Дивимося на специфікацію корпуса Lian Li PC-8NWX:

Модель

Lian Li PC-8NWX

Типорозмір корпуса

Middle Tower

Підтримувані форм-фактори материнських плат

ATX, Micro ATX

Кількість відсіків

5,25" зовнішні x4
3,5" зовнішній x1
3,5" внутрішні x3

Підтримка плат розширення

7

Додаткові роз’єми введення/виводу

USB 3.0 x 2, eSATAх1; HD Audio x 2 (навушники, мікрофон)

Система охолодження

Передня панель: 1x 120 мм (попередньо встановлений)
 Задня панель: 1x 120 мм
 (попередньо встановлений)
Верхня панель: 1х 140 мм
Задня панель: 1x 120 мм

Кнопки

Power, Reset

Індикатори

Power, HDD

Блок живлення

Відсутній

Розміри корпуса (ВхШхГ), мм

450 x 210 x 490

Матеріал

алюміній 1,5 мм

Максимальна довжина карти розширення, мм

290

Маса (нетто), кг

4,8

Маса (брутто), кг

-

Сайт виробника

http://www.lian-li.com/

Lian Li PC-8NWX

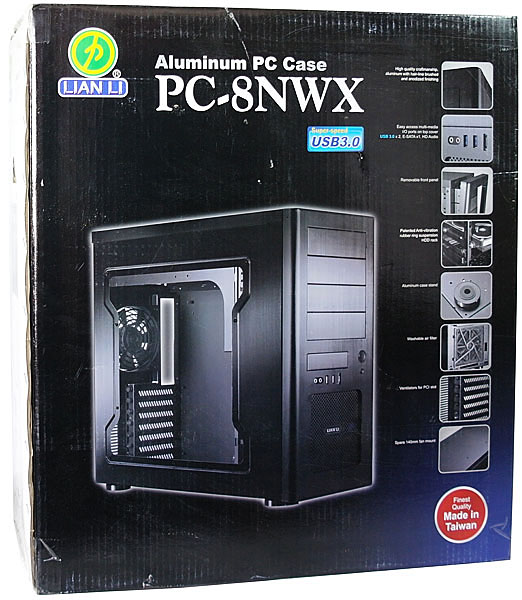

Упаковка корпуса Lian Li PC-8NWX виконана якісно і досить інформативно. На бічних її сторонах наведена специфікація, а на лицьовій частині показаний зовнішній вигляд корпуса і перелічені його основні переваги:

  • Висока якість виготовлення з використанням анодованого алюмінію;
  • Мультимедійна панель, що включає два порти USB 3.0, E-SATA і роз’єм HD-аудіо;
  • Знімна передня панель;
  • Запатентоване антивібраційне кріплення HDD;
  • Ніжки з гумовими прокладками;
  • Пиловий фільтр, що миється;
  • Вентиляційна сітка біля слотів розширення;
  • Можливість встановлення 140 мм вентилятора на верхній панелі.

Lian Li PC-8NWX

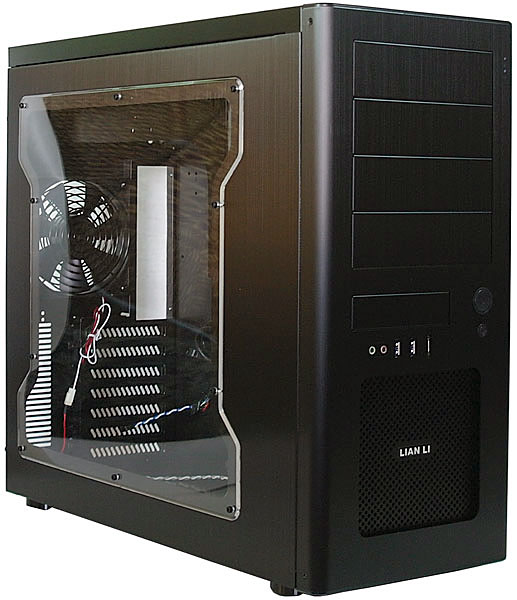

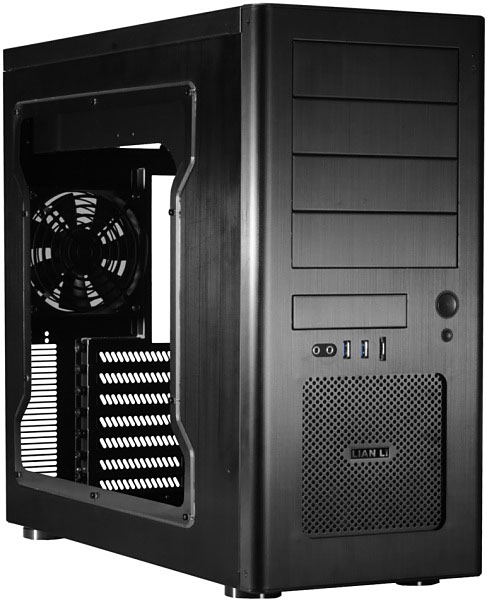

Як бачимо, алюмінієвий корпус Lian Li PC-8NWX має стильний зовнішній вигляд. До того ж, поверхня алюмінію має свій особливий відтінок, що надає корпусу більшої елегантності. Взагалі Lian Li PC-8NWX має фактично класичний дизайн з деякими конструктивними особливостями. Однією з таких особливостей є виріз у передній панелі напроти відсіків з накопичувачами, що повинно лише позитивно вплинути на охолодженні жорстких дисків. Вага корпуса, завдяки тому, що він виконаний з легкосплавного матеріалу, становить усього 4,8 кг. Жорсткість шасі і всього корпуса досить велика за рахунок збільшеної товщини стінок до 1,5 мм.

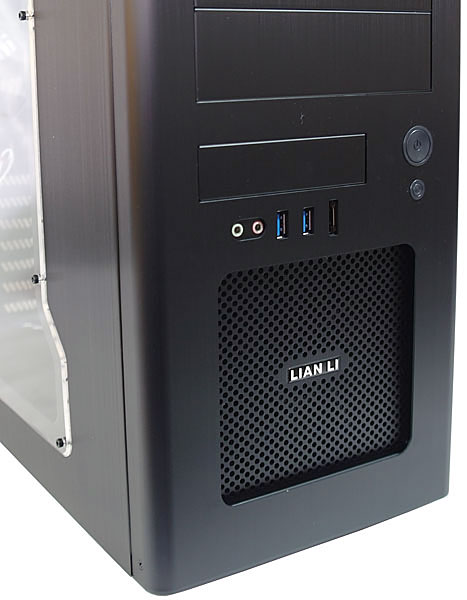

Роз’єми швидкого доступу, до яких входять два роз’єми USB 3.0, один E-SATA і два роз’єми HD-аудіо (навушники і мікрофон), розміщені на середньому рівні передньої панелі. Таке розташування можна вважати компромісним між розміщенням зверху корпуса або в нижній його частині, як найчастіше роблять виробники. Тому тепер немає особливої різниці, де буде знаходитися корпус: на столі або під ним. Отже, можна буде дотягтися до роз’ємів швидкого доступу. Кнопки включення і рестарту ПК знаходяться поруч з роз’ємами. Причому кнопка включення традиційно виконана для зручності великою, а кнопка рестарту має більш мініатюрні розміри.

Кількість зовнішніх відсіків корпуса Lian Li PC-8NWX також майже стандартна: чотири 5,25" і один 3,5".

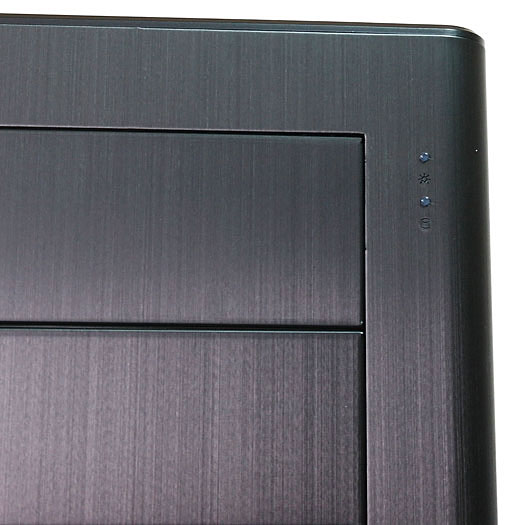

Індикатори роботи і активності жорсткого диска виконані у вигляді невеликих світлодіодів, які розташовані у верхній частині лицьової панелі.

Lian Li PC-8NWX

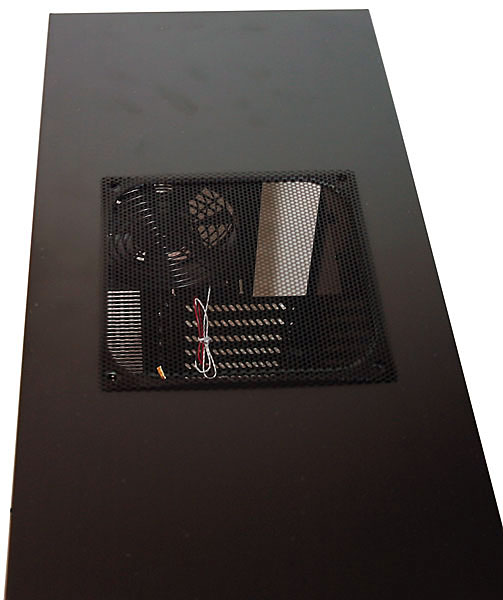

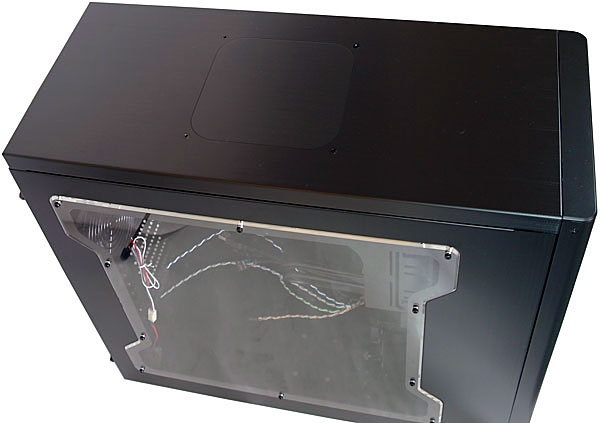

Ще однією конструктивною особливістю Lian Li PC-8NWX,  що має поліпшити умови охолодження,  є «вікно» на верхній панелі. Причому виробники надали вибір користувачу, як ним скористатися. Початково «вікно» закрите вставкою, що тримається на чотирьох гвинтах, але можна замість неї встановити вентилятор розміром 140 мм, якщо одразу організоване охолодження здасться недостатнім.

Lian Li PC-8NWX

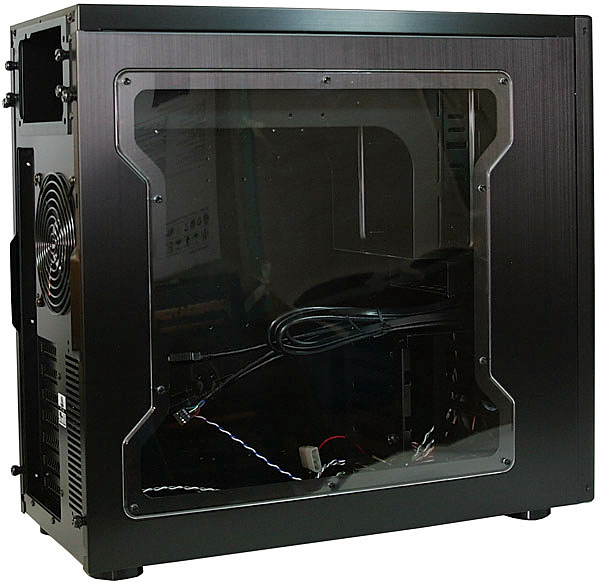

Велике вікно з акрилу – це далеко не нововведення, але та сама деталь, яка не перешкодила б жодному геймерському рішенню. Можна відзначити, що у випадку з  Lian Li PC-8NWX було використано цільне скло без вентиляційних прорізів напроти відеокарти і процесора. Тому повітряний потік, що нагнітається вентиляторами, не буде розсіюватися по сторонам. Розглядаючи далі конструкцію Lian Li PC-8NWX, ми відзначили, що він виконаний досить  «герметично» і вентиляційні отвори в ньому присутні в строго певних місцях.

Lian Li PC-8NWX

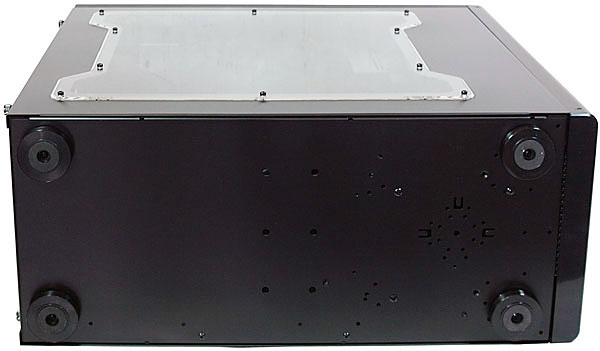

На нижній панелі також немає додаткових вентиляційних отворів. У якості ніжок корпуса Lian Li PC-8NWX  використані пластикові підставки круглої форми з гумовою вставкою, яка запобігає дряпанню поверхні.

Lian Li PC-8NWX

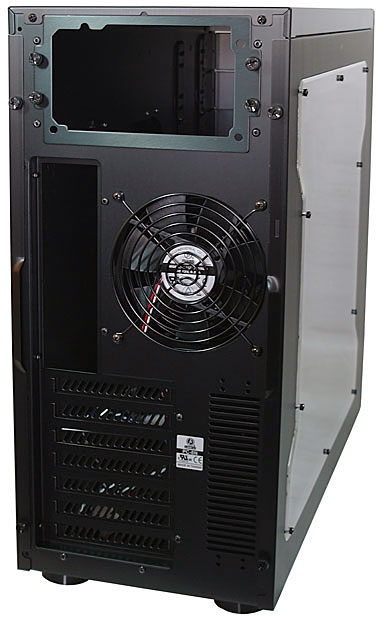

На звороті системний корпус Lian Li PC-8NWX  має звичайний вигляд, але при цьому помітно, що спеціально для кращого проходження повітряного потоку в шасі вирізаний цілий проріз, а не виштампувані вентиляційні отвори, що часто зустрічається. Також виділяється те, що кріплення блока живлення передбачається робити до знімної рамки, яка фіксується ручними гвинтами, а не прямо до шасі. Обидві бічні панелі корпуса також кріпляться до шасі за допомогою ручних гвинтів.

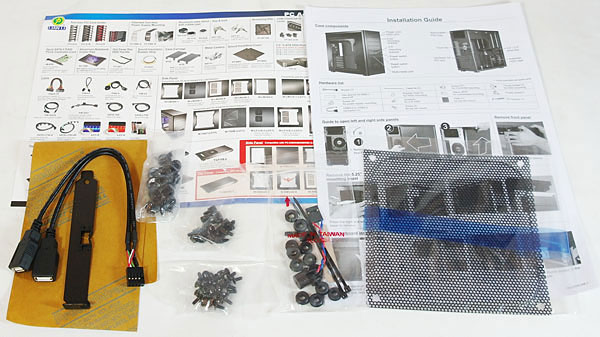

У комплектацію корпуса Lian Li PC-8NWX входять:

  • Три набори різних гвинтів і підставок під материнську плату;
  • Комплект гумових прокладок для кріплення накопичувачів;
  • Невелика інструкція з встановлення і складання;
  • Спікер;
  • Дві пластикові стяжки;
  • Вентиляційна сітка на верхній панелі;
  • Кабель з двома роз’ємами USB і заглушка карт розширення для фіксування кабеля в корпусі.

Lian Li PC-8NWX

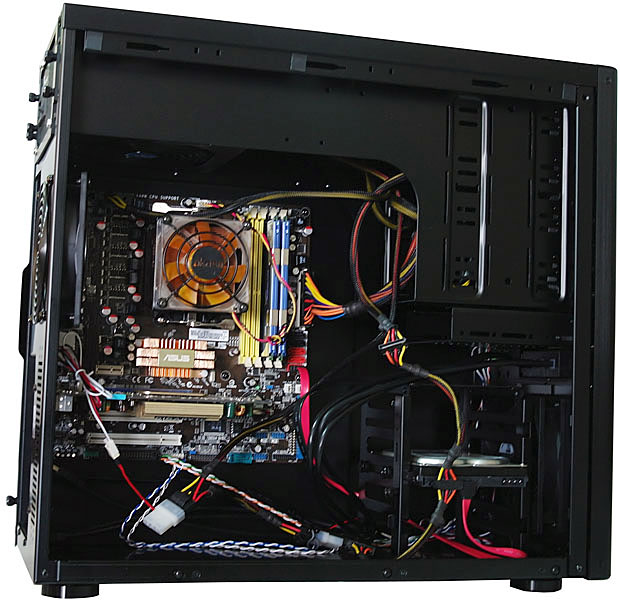

Всередині корпуса Lian Li PC-8NWX досить багато простору. Спеціально для збільшення доступного об'єму кошик для накопичувачів розташували обернути на 90 градусів до бічних панелей. Це дозволяє вільно встановлювати карти розширення довжиною до 290 мм. В результаті обізнані геймери повинні бути задоволені, навіть довгі графічні прискорювачі в Lian Li PC-8NWX повинні поміститися.

Знявши бічну панель, ми також оцінили якість виготовлення, обробки країв і поверхонь. Все виконане дуже добре, якщо не сказати відмінно. Різні панелі дуже щільно прилягають один до одного без зазорів і люфтів. Жорсткість шасі корпуса підвищена завдяки своєрідним ребрам жорсткості з двох сторін, які являють собою верхню частину відсіків 5,25", подовжену аж до задньої стінки корпуса.

Довжина проводів для підключення роз’ємів швидкого доступу більш ніж достатня, що дозволяє максимально ефективно їх прокласти, не створюючи незручності встановлення для інших компонентів системи. Материнські плати будь-яких розмірів розташуються вільно.

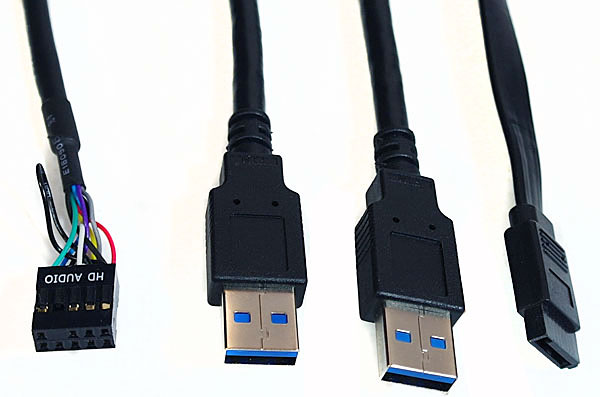

Аудіо порти на передній інтерфейсній панелі передбачається підключати лише у форматі HD Audio і тому роз’єм для їх підключення для зручності виконаний цільним. Роз’єми портів USB 3.0 передбачається підключати до зовнішніх порту материнської плати, тому досить обмежена кількість моделей материнських плат на даний момент мають ще й внутрішні порти USB 3.0. Отже, такий спосіб підключення можна вважати найбільш універсальним.

Lian Li PC-8NWX

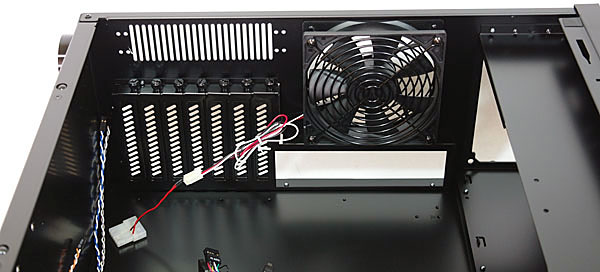

На задній панелі встановлено 120-мм вентилятор компанії Lian Li з максимальною швидкістю обертання 1200 об/хв. Підключається вентилятор через 3-контактний роз’єм, але є можливість підключення до роз’єму PATA блока живлення через перехідник. Ще з дрібних, але приємних деталей, можна відзначити, що крильчатка вентилятора на задній панелі закрита вентиляційною сіткою і з внутрішньої сторони, що дуже рідко зустрічається навіть у висококласних рішень.

Для поліпшення умов охолодження відеокарт на задній панелі передбачена велика кількість вентиляційних отворів, які є як на шасі, так і на самих заглушках.

Lian Li PC-8NWX

Для щільного і водночас м'якого зіткнення бічних панелей з шасі, у нижній частині корпуса передбачені антивібраційні упори, а у верхній тонкі гумові прокладки.

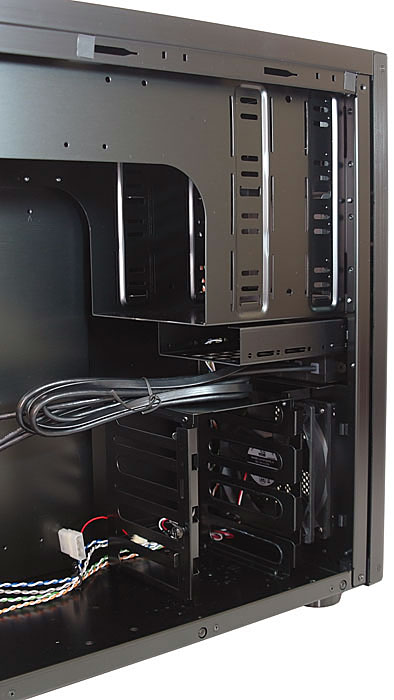

Кошик для накопичувачів здатен вмістити всього три пристрої розміром 3,5". Саме напроти «кошика» знаходиться вентилятор розміром 120 мм, що працює на вдув холодного повітря. У якості вентилятора використовується та ж модель, що і на задній панелі з максимальною швидкістю 1200 об/хв і 3-контактним роз’ємом живлення. Як з'ясувалося, вже в процесі тестування навіть на максимальній швидкості вентилятори працюють досить тихо, тому цілком можна буде обійтися і без додаткового встановлення регуляторів швидкості обертання.

Lian Li PC-8NWX

Проріз для встановлення 140 мм вентилятора розташований трохи далі місцезнаходження блока живлення. Враховуючи рух повітряних потоків всередині корпуса, додатковий вентилятор вгорі слід встановлювати для входу нагрітого повітря.

Lian Li PC-8NWX

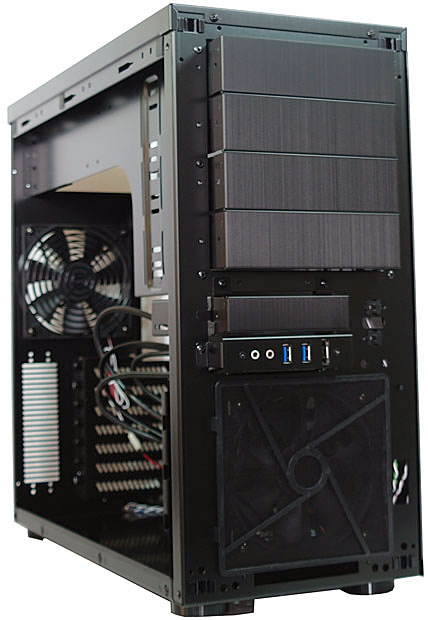

Передня панель кріпиться до шасі засувками, як найчастіше буває  у випадку її малої ваги. Заглушки ж зовнішніх відсіків при цьому більш жорстко кріпляться безпосередньо до шасі, а не до панелі. В результаті, майже повністю знижується можливість дзижчання заглушок, що часто дратує в багатьох корпусах, де вони не фіксуються щільно, а просто чіпляються за передню панель.

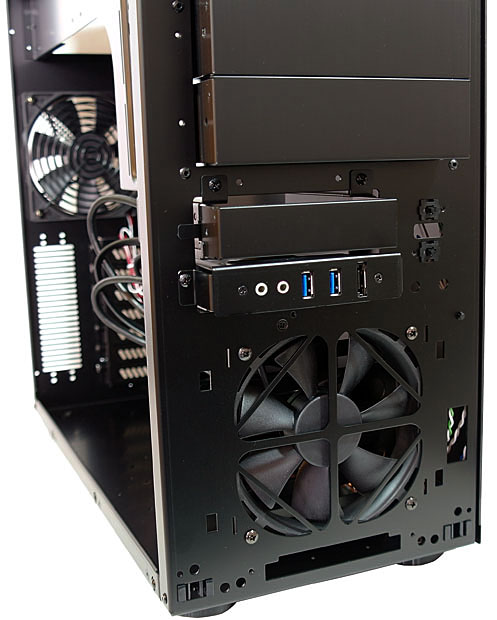

Основним і умовно єдиним місцем захоплення повітря є передня панель. З цієї причини вентилятор закритий знімним пиловим фільтром, який можна промивати під проточною водою.

Lian Li PC-8NWX

Щоб зменшити опір на шляху руху повітряного потоку, у корпусі зроблені досить великі вирізи.

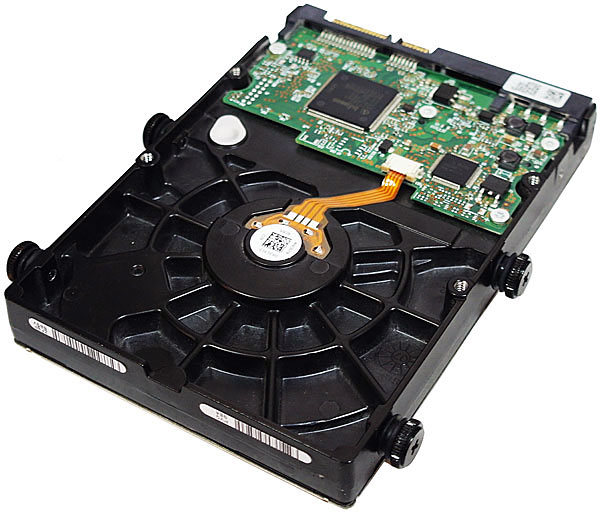

Перед тим як встановити накопичувач в «кошик» до нього потрібно прикрутити гвинти з гумовими прокладками, які забезпечать гасіння вібрації, що іде від жорсткого диска. Після цього накопичувач потрібно просто вставити по напрямних у внутрішній відсік.

Lian Li PC-8NWX
