Огляд і тестування корпуса CHIEFTEC Libra LF-O2B-OP: сучасна класика

Лінійка корпусів CHIEFTEC Libra багатьом відома своїм дизайном, функціональною передньою панеллю та досить хорошою якістю складання. Втім, верхнє розташування блоків живлення та сіре шасі у моделей CHIEFTEC Libra LT-01B-OP та LG-01B-OP не особливо приваблює потенційних покупців, зокрема коли мова іде про збірку трохи більше ніж офісного ПК.

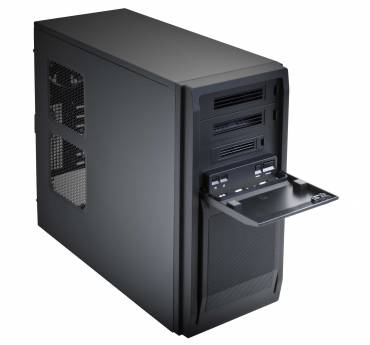

І все ж вихід є — третій пристрій у лінійці, комп'ютерний корпус CHIEFTEC Libra LF-O2B-OP. Він створювався саме для тих, хто шукає поєднання уже звичних форм та багатих можливостей передньої панелі з більш сучасним підходом до внутрішнього компонування. Принаймні нижнє розташування блока живлення та повністю чорне забарвлення корпусу нам гарантують, а про все інше — далі у матеріалі.

Специфікація

Упаковка та комплект постачання

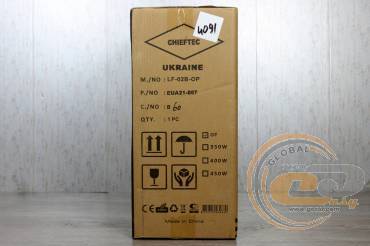

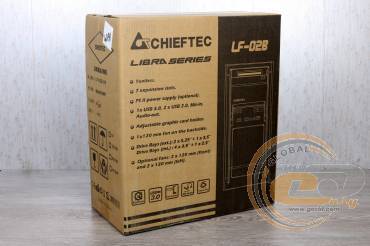

До нас корпус CHIEFTEC Libra LF-O2B-OP потрапив у простій картонній коробці. Важить такий пакунок 6,75 кг, тому донести його з поштового відділення буде нескладно. Хоча вирізів для транспортування з боків таки бракує.

До речі, тут міститься немало відомостей про пристрій, нехай і виключно англійською. На одній зі сторін відзначено, що усередині поміщена його версія з приставкою “OP”, тобто без блока живлення. От і добре, адже у покупця буде можливість підібрати його самостійно, беручи до уваги потреби конкретної системи.

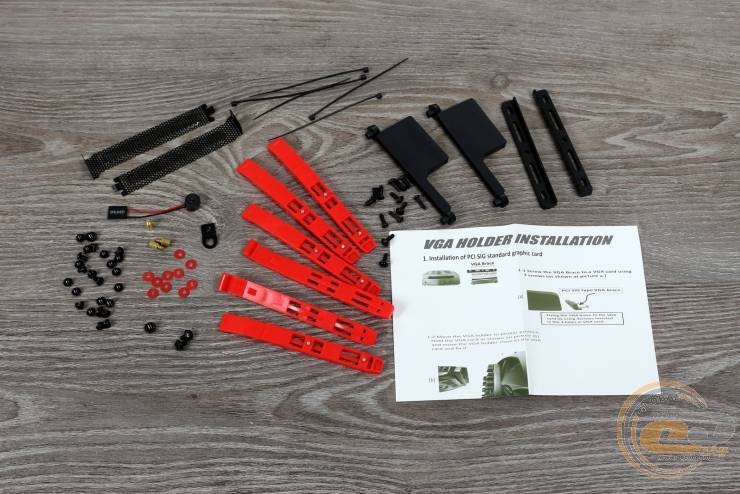

Комплектація корпусу досить багата. Вона включає до свого складу:

• набір гвинтів і стійок для встановлення материнської плати;
• набір гвинтів та шість салазок для фіксації накопичувачів та блока живлення;
• гвинти і кріплення для підтримки відеокарти та інструкція з монтажу;
• дві знімні заглушки тильної панелі;
• кронштейн для встановлення замка в тильній частині;
• п’ять стяжок для проводів;
• системний динамік.

Із перерахованого дуже цікаво було побачити кріплення для підтримки відеокарти. Так, одна його частина прикручується до самого адаптера, в той час як інша з’єднується з відповідним рухомим елементом усередині корпусу. Що ж, дуже завбачливо, враховуючи все більші і більші розміри сучасних відеоприскорювачів.

Зовнішній вигляд

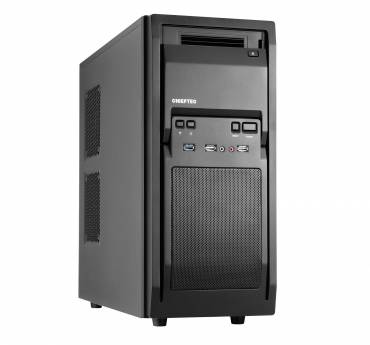

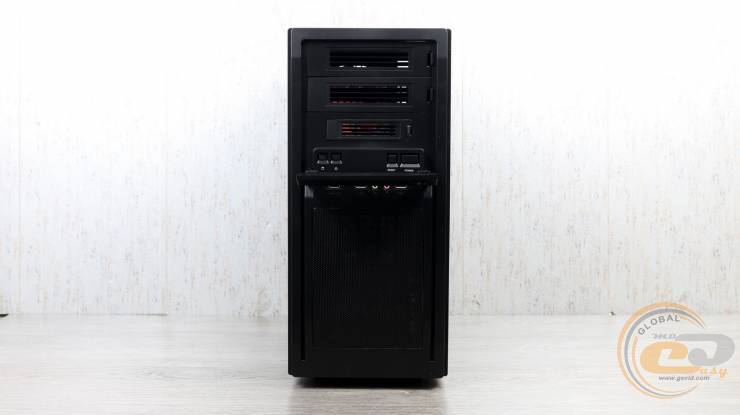

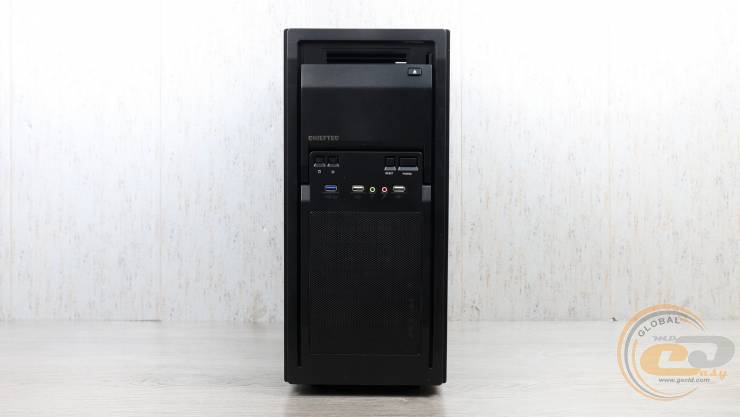

Фасад CHIEFTEC Libra LF-O2B-OP виконаний у дусі цілої лінійки: чорний матовий пластик, відкидна панель з логотипом виборника, решітка знизу для захоплення прохолодного повітря, форма і розташування кнопок та портів — усе це ми вже бачили раніше.

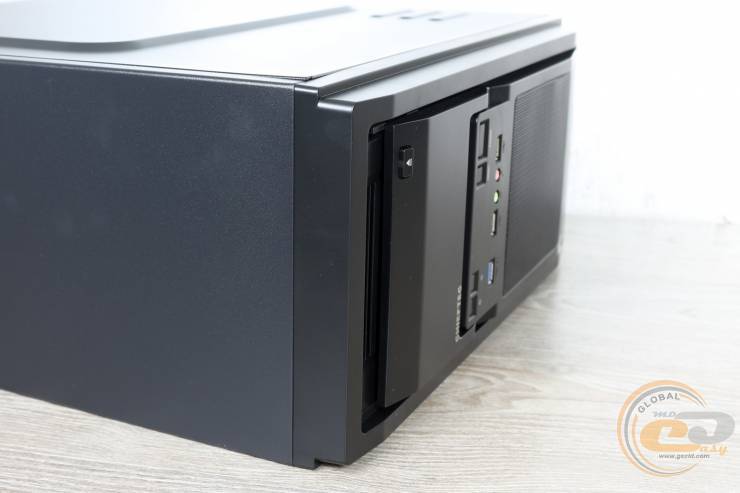

Так, пара USB 2.0 тут доповнена одним більш швидким USB 3.1 Gen 1, а між ними знайшлося місце для двох аудіопортів. Що ж, ми були б не проти, якби усі порти фронтальної панелі вже відповідали третій ревізії.

Кнопок тут дві — увімкнення і перезавантаження. Різні розміри допоможуть не переплутати їх навпомацки, а також сподобався короткий і чіткий хід даних елементів. В свою чергу пара індикаторів повідомить про подачу живлення та завантаженість накопичувача.

Натискання кнопки на відкидній панелі надасть доступ до пари 5,25” та одного 3,5” відсіків. Усі корпуси CHIEFTEC Libra чудово підходять для тих, у кого в арсеналі все ще є відповідні пристрої. До того ж пластикові заглушки дуже легко знімаються і встановлюються на місце.

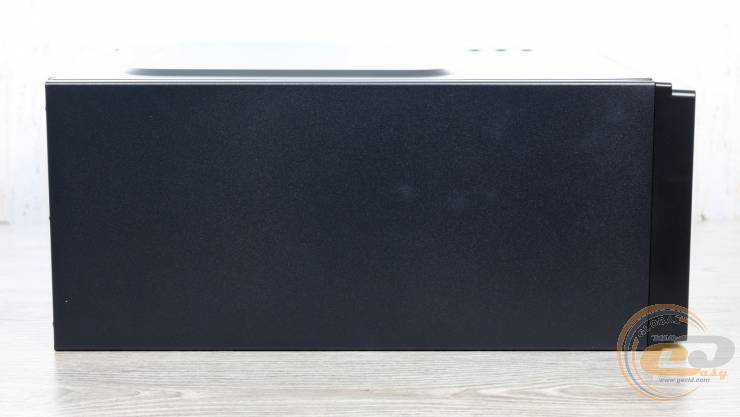

На відміну від фронтальної, верхня панель позбавлена яких-небудь елементів. Зате на ній можна зберігати книжки чи інші речі.

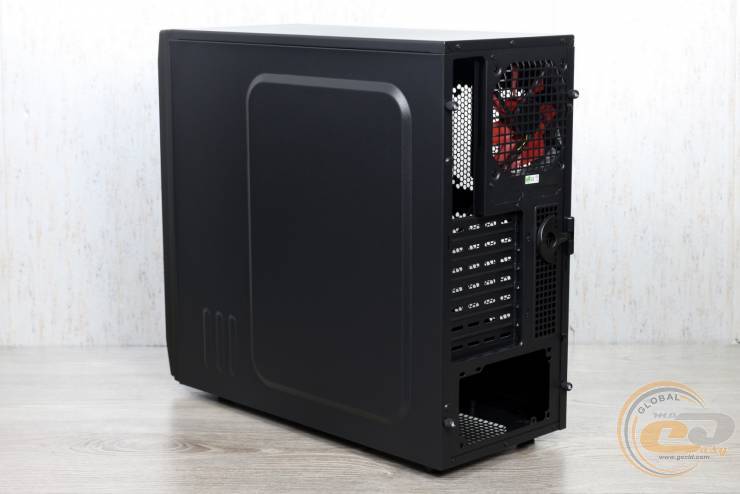

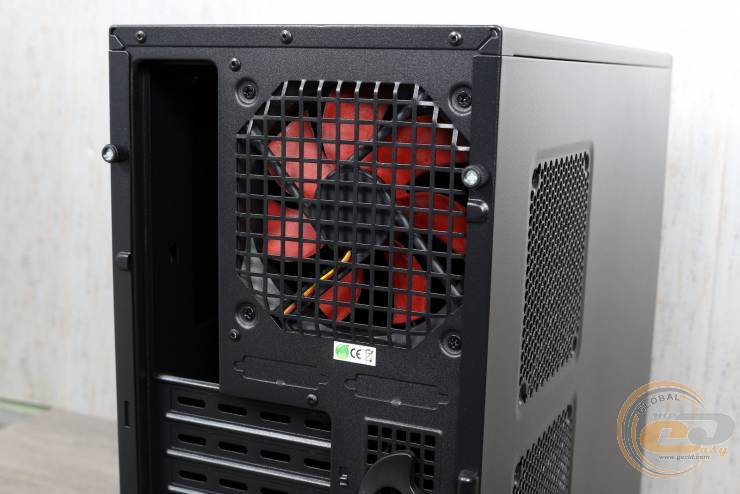

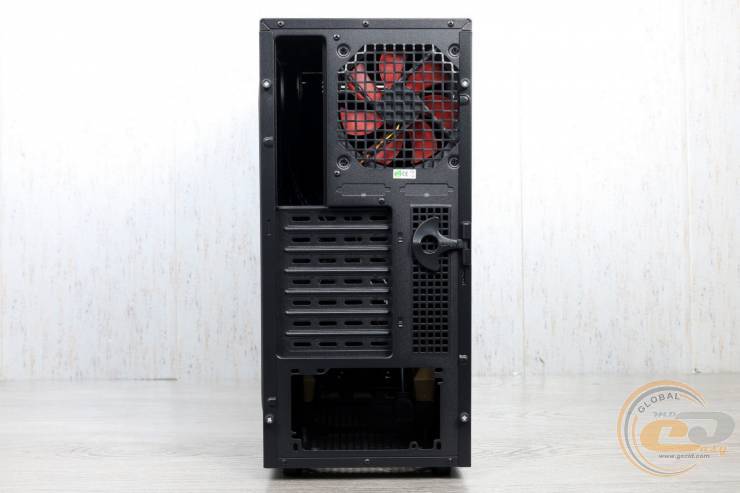

А от тил CHIEFTEC Libra LF-O2B-OP, на відміну від братів по лінійці, виглядає цілком сучасно — тішить нижнє розташування блока живлення та наявність попередньо встановленого 120-мм вентилятора зверху.

Його лопаті мають червоне забарвлення, яке гарно поєднується з достатком чорного кольору.

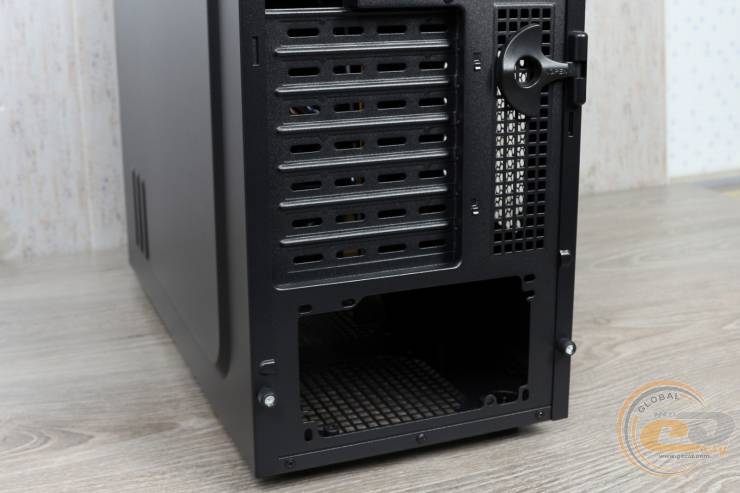

Розташовані нижче сім слотів розширення прикриті одноразовими заглушками — при встановленні пристроїв сюди їх доведеться виламати. Втім, у якості заміни є пара знімних елементів, присутніх в комплекті постачання.

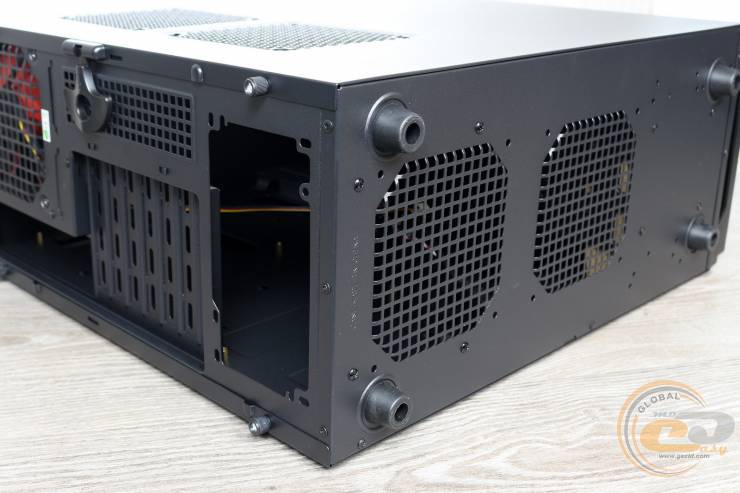

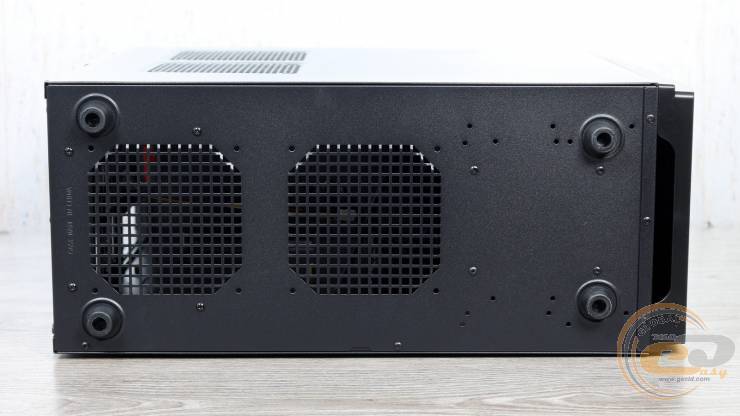

Низ також змінився відповідно до тилу — адже при нижньому розташуванні блока живлення йому десь треба захоплювати прохолодне повітря. Для цієї цілі тут передбачена перфорація розмірами 110 х 112 мм. Аналогічний набір отворів поруч дозволить встановити 120-мм вентилятор, але це матиме зміст лише при використанні компактного джерела живлення.

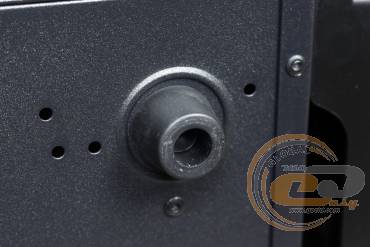

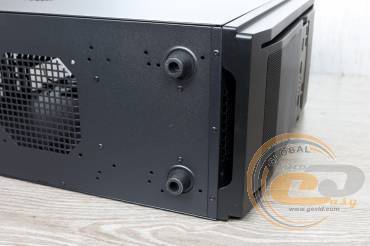

А щоб повітря надходило вдосталь, в наявності є чотири 15-мм пластикових ніжок.

Чого тут немає, то це повітряного фільтра. Тому власнику доведеться час від часу продувати чи іншим способом чистити блок живлення.

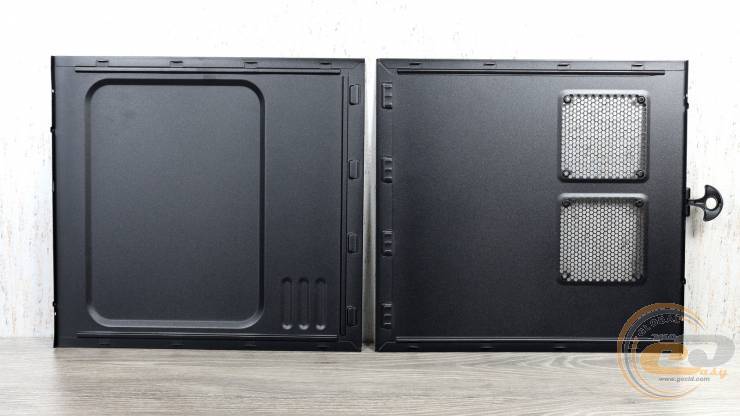

Права боковина CHIEFTEC Libra LF-O2B-OP отримала помітну випуклість, яка створює всередині додатковий простір для укладання кабелів.

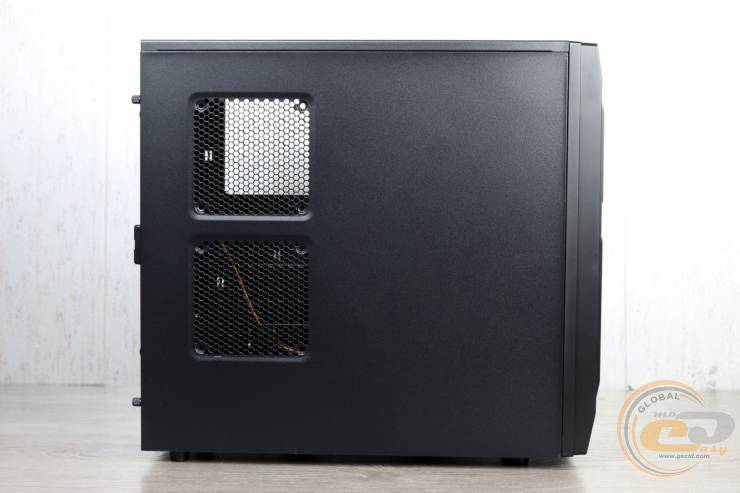

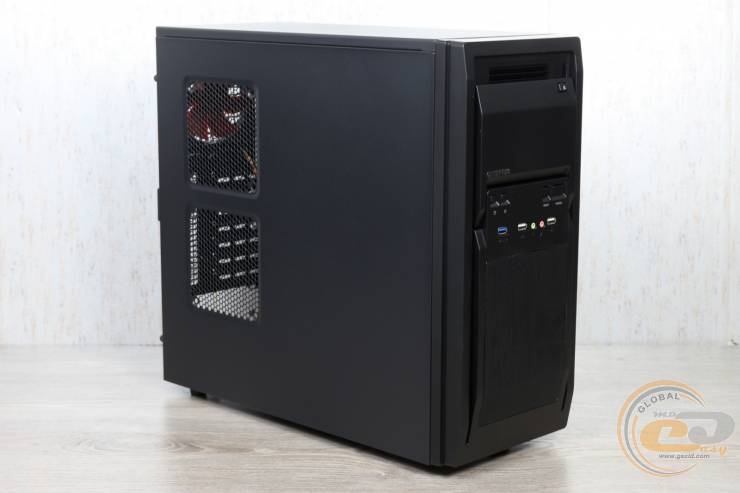

У той же час ліва панель плоска і містить на собі пару посадкових місць для 120-мм вентиляторів (перфорація 118 х 118 мм), які, залежно від місця встановлення, можуть полегшити температурний режим відеокарти або процесора.

Якщо права боковина фіксується звичними гвинтами з фігурними голівками, то ліва знімається ще простіше — в наявності пластикова ручка-кільце, яке також дозволяє обійтися без інструментів.

Поруч видний невеликий подовгуватий отвір, куди можна встановити комплектний кронштейн для накидного замка. З його допомогою при необхідності можна обмежити доступ усередину системника.

Обидві панелі по периметру мають ребра жорсткості. Зрештою, товщина стінок і так немаленька — 0,72 мм, що також відчувається. До речі, інші зовнішні панелі корпусу також мають належну товщину від 0,69 до 0,78 мм, що вигідно відрізняє даний пристрій від багатьох більш доступних рішень.

Внутрішнє обладнання

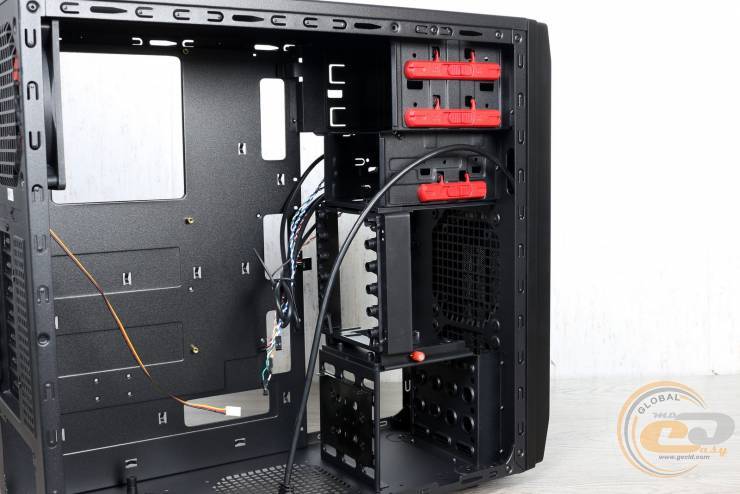

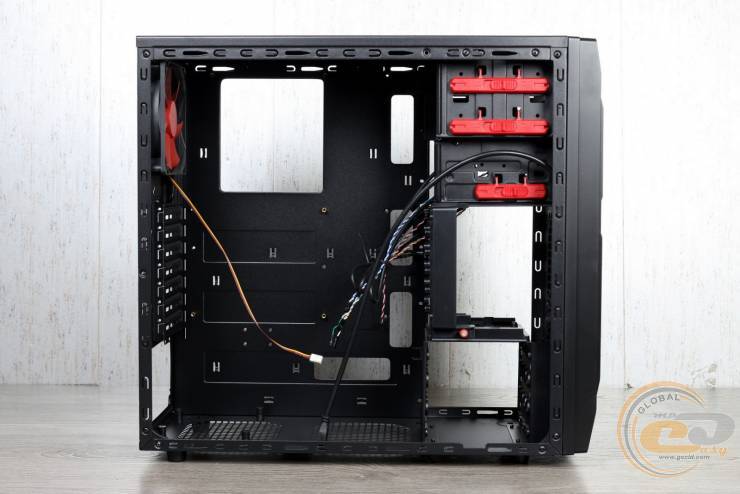

Шасі й усі металеві елементи CHIEFTEC Libra LF-O2B-OP покриті чорною матовою фарбою – усе виглядає якісно та красиво. Усередині присутній традиційний візуальний розподіл на дві частини: ліву для системної плати та блока живлення, і праву для накопичувачів і 5,25” пристроїв.

Піддон може похвалитися отвором для встановлення підсилювальної пластини, без необхідності в демонтажі системної плати, що дозволить без проблем використовувати габаритні охолоджувачі.

Тепер кілька рядків про можливості встановлення накопичувачів та інших пристроїв за передньою панеллю.

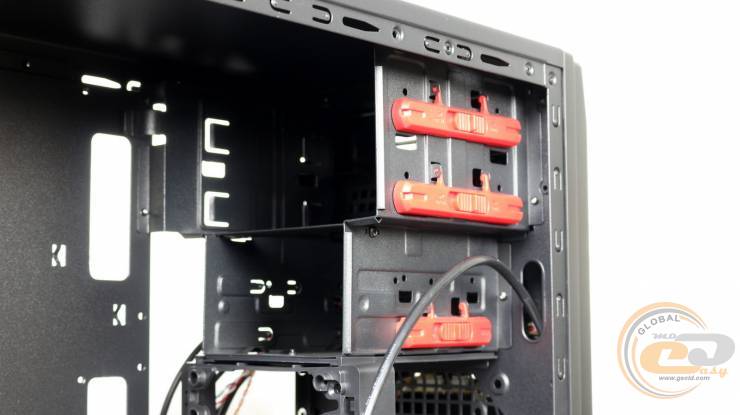

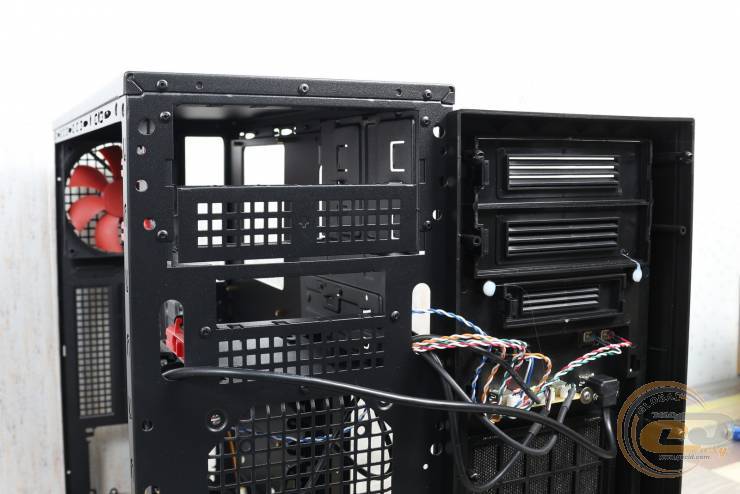

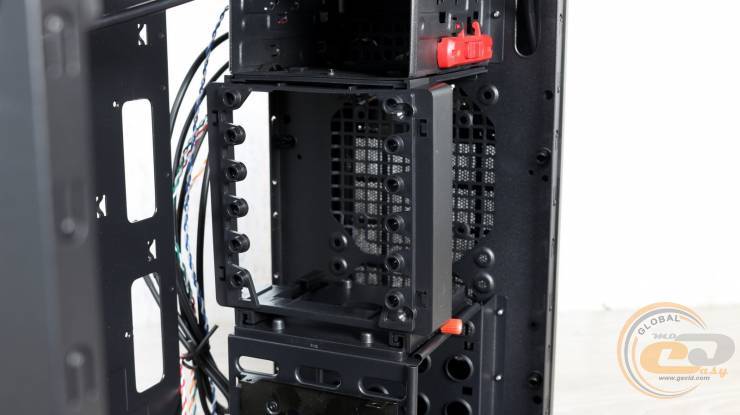

Один 3,5” жорсткий диск поміститься під відсіками для 5,25” пристроїв — для всіх них передбачені салазки для безгвинтового кріплення. А там де салазок немає — місце для зовнішнього 3,5” пристрою.

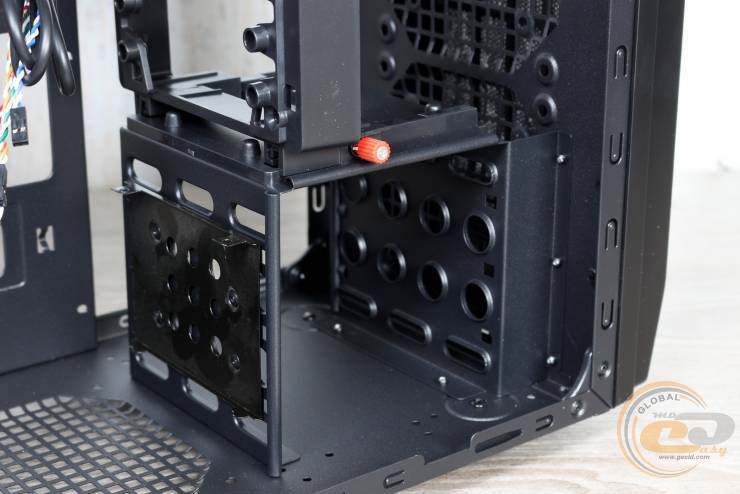

Ще три 3,5” накопичувачі розташуються знизу. Для кріплення також використовуються комплектні салазки та гвинти. З одного боку, процедура доволі проста, але з іншого встановити сюди 2,5” твердотільник без перехідника не вийде.

До слова, для SSD є лише одне місце на боковині цієї конструкції.

А такий ось цікавий елемент призначений для підтримки заднього краю відеокарти.

Задля сумісності з найрізноманітнішими адаптерами його можна переміщати, а при необхідності — і зовсім зняти.

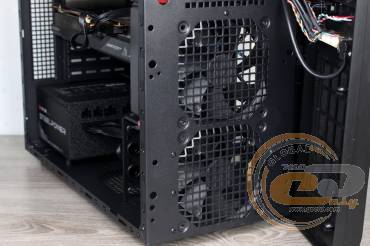

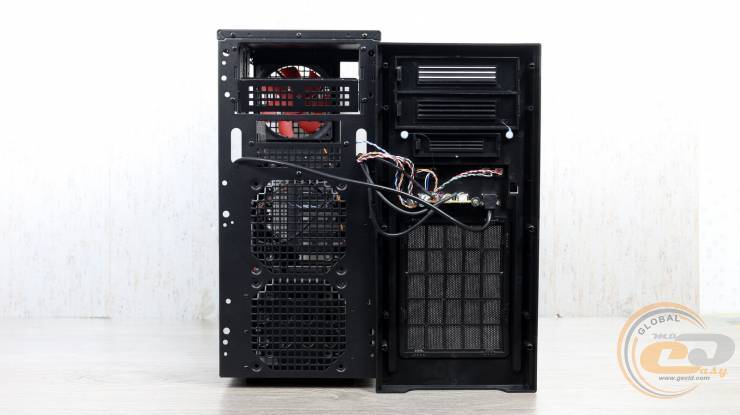

Також на передній панелі CHIEFTEC Libra LF-O2B-OP можна встановити пару 120-мм вентиляторів. А от 240-мм СВО сюди не поміститься, оскільки кошик для кріплення 3,5” накопичувачів незнімний.

Ось такий він, перед. Що ж, переходимо до тилу.

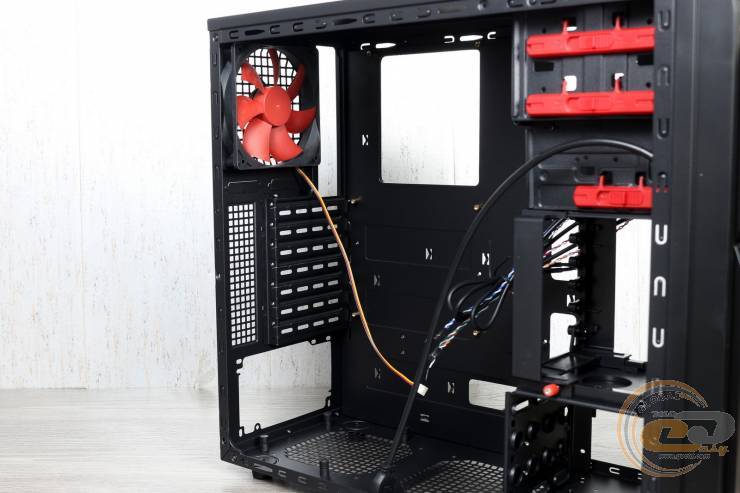

Його ми вже добре роздивилися при зовнішньому огляді. Єдине, з внутрішнього ракурсу видно 29-см кабель вентилятора з 3-контактним роз’ємом. Пропелер не підтримує зміни регулювання швидкості обертання, тому можна розраховувати на стабільні 1500 об/хв при середньому рівні шуму.

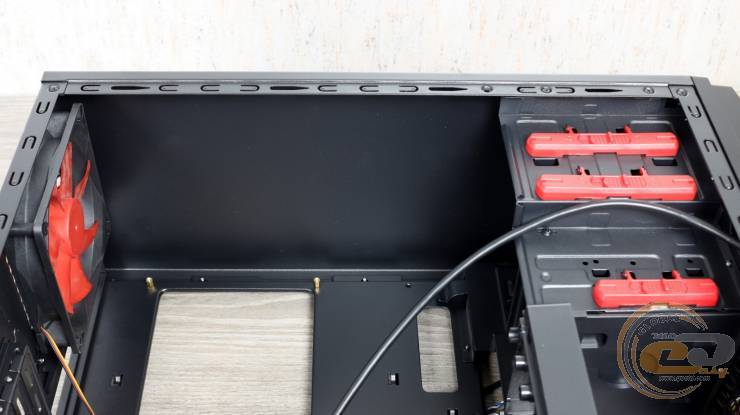

Верхня панель повністю глуха, що не найкраще рішення для системника з потужною відеокартою.

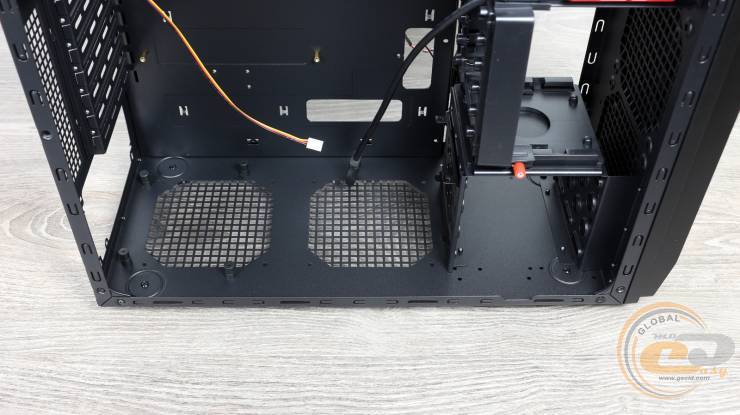

На нижній же помітні м’які антивібраційні стійки, на яких і розташується блок живлення. Вони доволі високі, через що блок живлення припіднімається над дном і може захоплювати повітря також з самого корпусу. Звичні моделі довжиною 140-160 мм сюди можна встановити без яких-небудь незручностей.

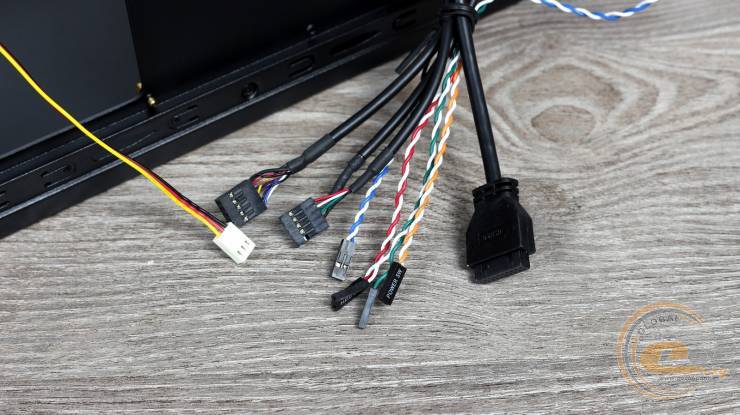

Набір проводів для підключення фронтальної панелі включає до свого складу колодку HD Audio (довжиною 67 см), конектори для підключення клавіш ввімкнення / перезавантаження та LED-індикаторів (37 см), а також кабелі для приєднання порту USB 3.0 (46 см) та USB 2.0 (41 см).

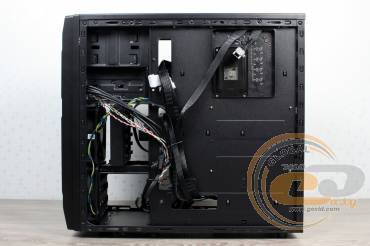

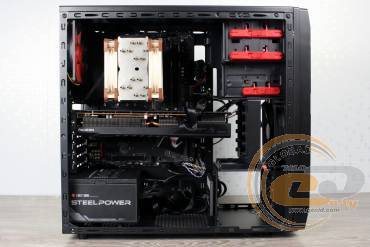

Загалом складання системи усередині CHIEFTEC Libra LF-O2B-OP відбувається без яких-небудь складностей. В свою чергу вільне місце за піддоном дозволяє спробувати прокласти провідники максимально естетично — на жаль, цього не можуть запропонувати інші представники даної лінійки.

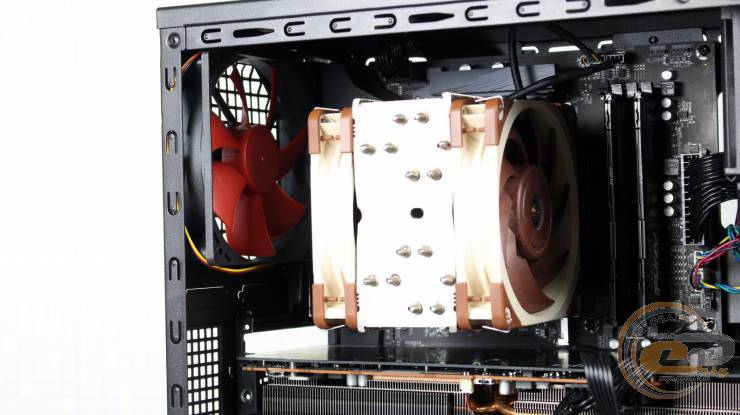

Процесорний кулер Noctua NH-U12A висотою 158 мм помістився без проблем. Крім того, є ще кілька міліметрів запасу — корпус цілком готовий прихистити навіть 164-мм моделі.

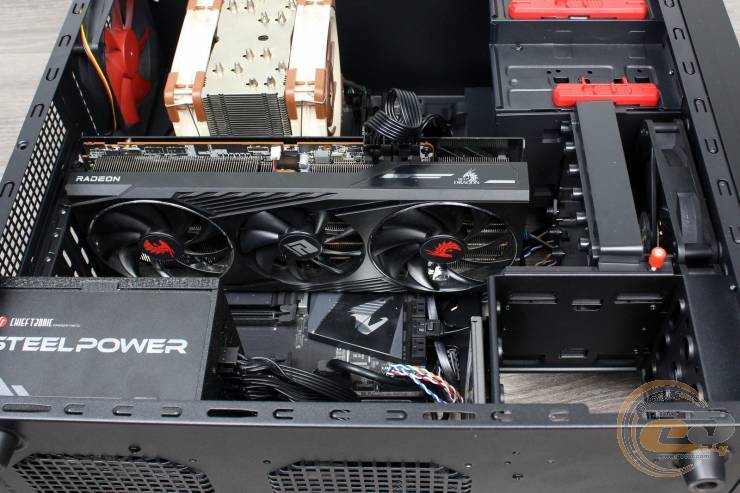

Це ж стосується і відеокарти PowerColor Red Dragon AMD Radeon RX 6800 довжиною близько 320 мм. До слова, за заявою виробника, це граничне допустиме значення, тоді як ми наміряли всі 370 мм при знятому кріпленні для підтримки графічних адаптерів.

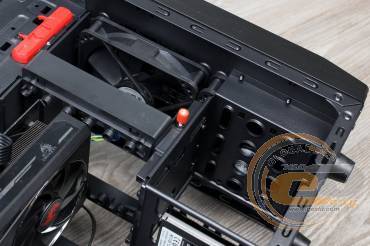

До речі, про останнє — доволі корисна річ при використанні габаритних відеокарт. Однак ми ним так і не змогли скористатися, оскільки на торці нашої Radeon RX 6800 не виявилося отворів для встановлення відповідного кріплення.

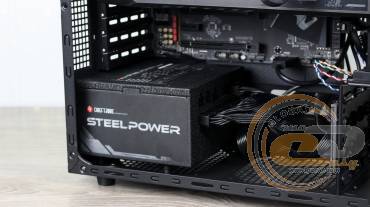

SSD Kingston HyperX FURY формату 2,5” і блок живлення CHIEFTRONIC SteelPower 750W довжиною 140 мм також розташувалися усередині без труднощів. А от при бажанні встановити ще один 2,5” пристрій доведеться купувати перехідник на слот 3,5” або щось до придумувати.

Через використання лівої металевої боковини насолодитися підсвіткою внутрішніх компонентів можна буде хіба що після її зняття. Що ж, теж варіант для любителів поспостерігати як крутяться вентилятори і як світяться комплектуючі.

Якість складання корпусу також не викликає зауважень — ніякого дрижання під час роботи не було чутно. До того ж CHIEFTEC Libra LF-O2B-OP помітно жорсткіший за велику кількість більш доступних моделей.

Тестування

Для тестування корпуса ми використовували наступне обладнання:



Корпус CHIEFTEC Libra LF-O2B-OP ми протестували з комплектною 120-мм вертушкою, встановленою на задній панелі (1500 об/хв), а також з парою додаткових 120-мм вентиляторів CHIEFTEC AF-1225PWM на передній панелі (1700 об/хв). Температура навколишнього середовища склала +23°C.

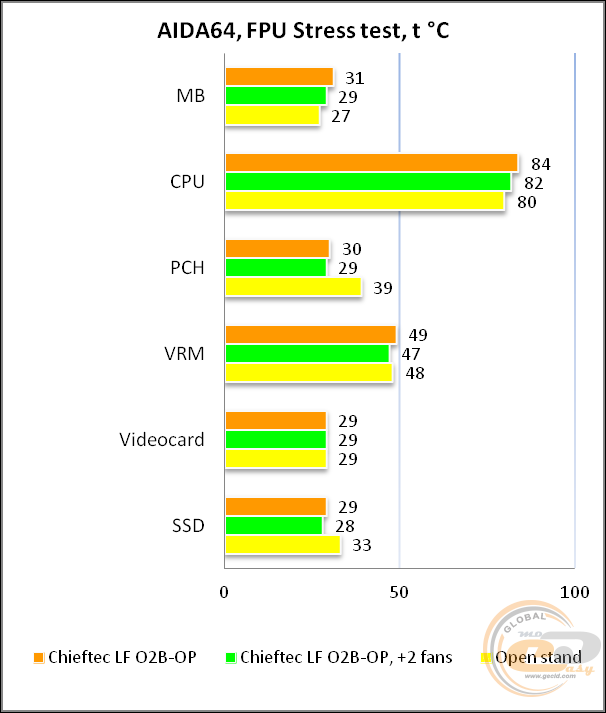

В тесті, де основне навантаження лягло на CPU, результати виявилися цілком закономірними. Так, тильний вентилятор допомагає вивести з корпусу тепло, отримане від габаритного кулера. Тому і різниця температури порівняно з показниками відкритого стенду склала усього 4°C. Те ж саме можна сказати і про температуру материнської плати.

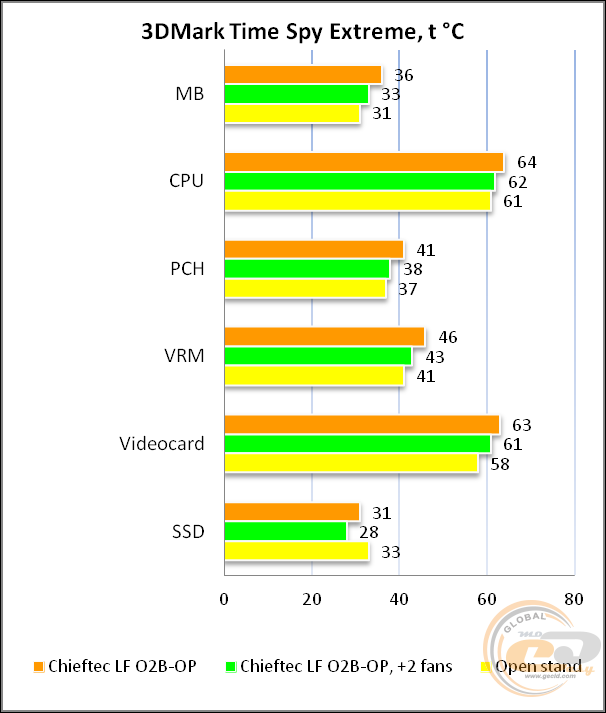

Бенчмарк 3DMark Time Spy навантажив і процесор, і відеокарту. Остання порівняно з відкритим стендом нагрілася на 5°C більше. Застосування двох фронтальних вентиляторів дозволяють трішки її охолодити, але чи ці 2°C різниці варті доукомплектації та підвищеного рівня шуму — вирішувати уже власнику.

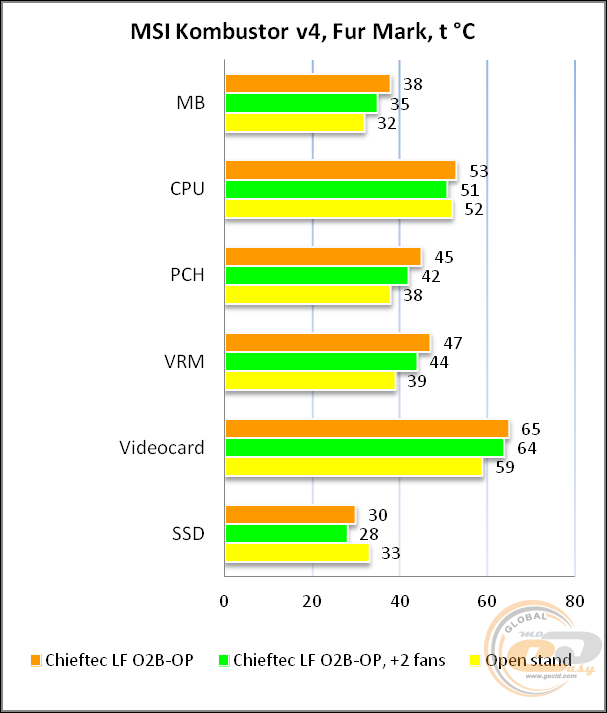

Тим більше що при навантаженні на саму відеокарту ефект від фронтальних вентиляторів ще менш відчутний. Хоча, задля справедливості, вони таки допомагають скинути до 3°C з чіпсету та VRM. З іншого боку, отримані значення є невеликими, як і нагрівання SSD-накопичувача.

В реальності небагато власників даного корпусу будуть збирати у ньому систему з 250-Вт відеокартою та 105-Вт 24-потоковим процесором. А при комплектуючих на зразок Core i5-13400 + Radeon RX 6650 / GeForce RTX 3060 тильного вентилятора цілком вистачить для відведення тепла від такої системи.

Висновки

Хоча зовні корпус CHIEFTEC Libra LF-O2B-OP максимально схожий на представників даної лінійки, виробнику вдалося помітно його осучаснити. Так, блок живлення тепер розташований знизу, усі панелі (включно з внутрішніми) пофарбовані у чорний колір, а також передбачене місце для прихованого прокладання кабелів за піддоном.

І, як ми переконалися на власному досвіді, усередині такого корпусу при бажанні вдасться зібрати навіть досить потужну ігрову систему. Втримати належну температуру допоможе тильний 120-мм вентилятор, який іде в комплекті постачання. Також є тримач для відеокарти, який, втім, підійде не для всіх моделей відеокарт. А от із місцем для комплектуючих проблем не буде — сюди помістяться процесорні кулери висотою до 164 мм та графічні адаптери довжиною до 370 мм.

Ще одна перевага лінійки CHIEFTEC Libra полягає в наявності посадкових місць для двох зовнішніх 5,25” пристроїв та одного 3,5” (можна встановити оптичний привід, реобас, кард-рідер і т.п.), а також чотирьох 3,5” жорстких дисків. А от одного 2,5” місця може бути малувато. Також хотілося б, щоб усі USB-порти на передній панелі були третьої ревізії, не кажучи вже про USB Type-C.



У підсумку CHIEFTEC Libra LF-O2B-OP за близько ₴2700 ($65-70) поєднує у собі можливості для збірки досить потужної сучасної системи з підтримкою 5,25” та 3,5” пристроїв, чого не можуть запропонувати багато сучасних пристроїв.

Переваги:

• класичний строгий дизайн з відкидною панеллю;
• хороша жорсткість конструкції;
• можливість встановлення довгих відеокарт до 370 мм і високих процесорних СО до 164 мм;
• встановлений тильний 120-мм вентилятор;
• підтримка пари 5,25” і одного 3,5” зовнішніх пристроїв;
• підтримка чотирьох 3,5” накопичувачів;
• наявність безвикруткових кріплень у лотках для зовнішніх 5,25” відсіків та 3,5” жорстких дисків;
• достаток місця для прихованого укладання кабелів;
• вібропоглинальні елементи під блоком живлення.

Особливості:

• відсутність пилових фільтрів;
• можливість встановлення лише одного 2,5” накопичувача.

Автор: Олесь Пахолок
