Огляд корпусу Chieftec Aegis CH-02B-B

Корпуси компанії Chieftec славляться підвищеною жорсткістю конструкції, якісним виготовленням, хоча і відрізняються не найефектнішим, але, все ж, стильним дизайном. Chieftec, як і більшість виробників корпусів, при розробці своїх моделей особливу увагу приділяє організації внутрішньої вентиляції. І цього разу ми маємо можливість протестувати і оцінити, досить цікаву в цьому плані серію Chieftec Aegis CH-02.

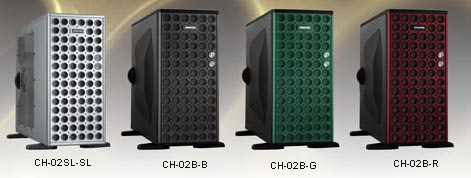

Серія корпусів Chieftec Aegis CH-02 має чотири різновиди кольорового забарвлення. Тип фарбування корпусу зазначений індексом у назві моделі: CH-02SL-SL (сріблястий), CH-02B-B (чорний), CH-02B-G (зелений з чорним) і CH-02B-R (червоний з чорним).

Крім кольору, корпуса серії Chieftec Aegis CH-02 можуть відрізнятися виглядом лівої бічної панелі. Панелі бувають всього двох видів: з великим вікном або великою вентиляційною сіткою.

Ми ж на тестування отримали повністю чорний корпус Chieftec CH-02B-B з вентиляційною сіткою на бічній панелі.

Дивимося на специфікацію:

Модель	Chieftec Aegis CH-02
Типорозмір корпусу	Midi Tower
Підтримувані форм-фактори материнських плат	ATX, Micro ATX, EATX
Кількість відсіків	5,25" зовнішні x 3 3,5" зовнішні x 1 3,5" внутрішні x 6
Підтримка плат розширення	7
Додаткові роз’єми введення/виводу	USB x 2 , IEEE 1394 x 1, Audio x 2(навушники, мікрофон)
Матеріал	Сталь
Система охолодження	Верхня панель: 1 x 120 мм Задня панель: 1 x 120 мм Бічна панель: 2х 92 мм
Кнопки	Power, Reset
Індикатори	Power, HDD
Блок живлення	відсутній
Розміри корпусу (ВхШхГ), мм	442 x 205 x 540
Маса (нетто), кг	12,0
Сайт виробника	http://www.chieftec.com/
Середня вартість	Подивитися в price.ua.

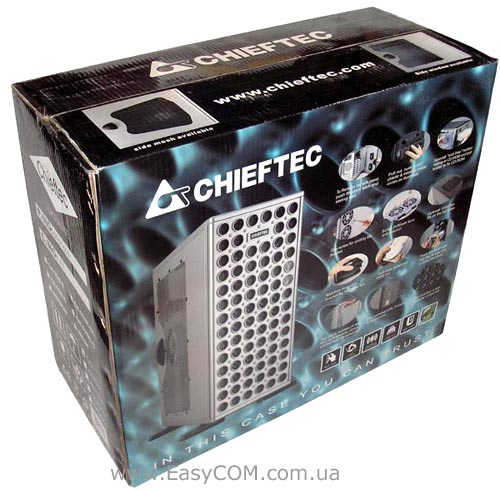

Корпус Chieftec CH-02B-B впакований у велику гарно оформлену коробку, але без ручки для перенесення. На лицьовій стороні упаковки показаний корпус у сріблястому виконанні і у вигляді демонстрації конструктивних особливостей серії корпусів Chieftec CH-02 показані ілюстрації з інструкцією зборки.

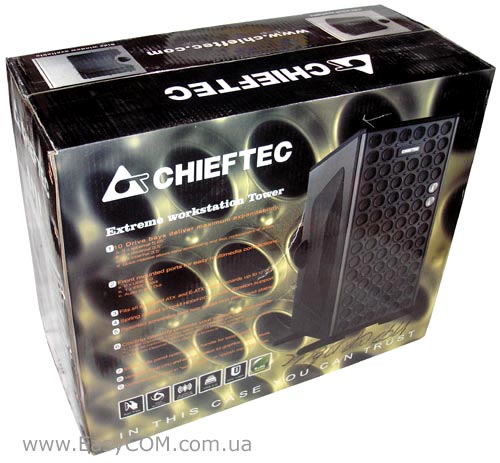

З іншого боку упаковки зображений корпус у повністю чорному кольорі, а поруч з ним наведений перелік з дев'яти характерних йому особливостей.

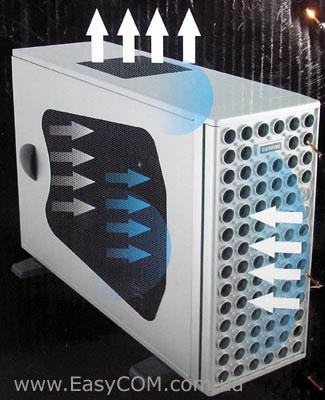

З боків упаковка теж не залишилися пустою, на одній з них маємо ілюстрацію з напрямками повітряних потоків, напевно, як приклад для організації внутрішньої вентиляції в цьому корпусі. Вже по цій ілюстрації бачимо, що виробник значно акцентує увагу на якості внутрішньої вентиляції серії корпусів Chieftec Aegis CH-02, що обумовлена наявністю величезної вентиляційної сітки на бічній і передній панелях, а також вбудованим посередині верхньої панелі тримачем для 120 мм вентилятора.

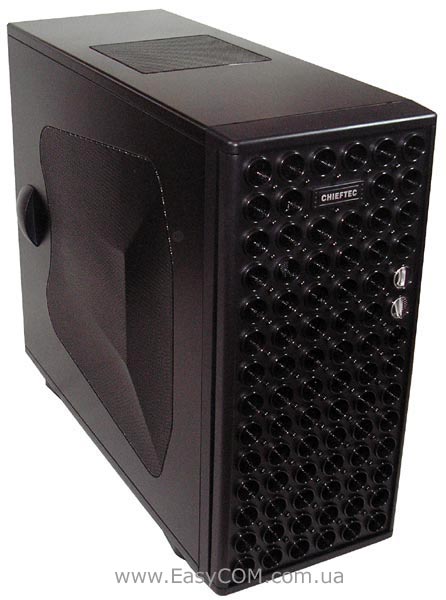

Корпус Chieftec CH-02B-B має досить гарний і стильний дизайн. Основним декоративним елементом, що визначає стиль і зовнішній вигляд корпусу, є пластикові дверцята, що повністю приховують всі відсіки і кнопки корпусу.

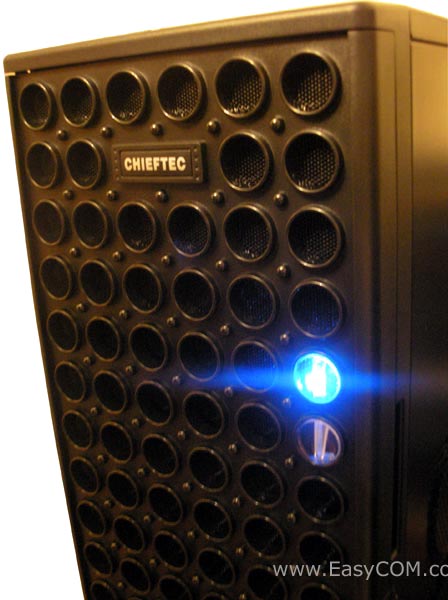

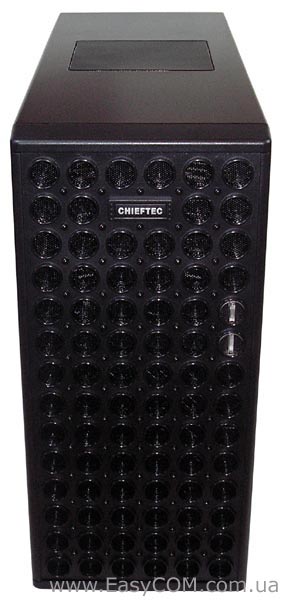

На дверцятах у верхній частині приклеєний ярличок з назвою компанії Chieftec. Трохи роздивившись Chieftec CH-02B-B, можна зробити висновок, що компанія напевно поки що не збирається відходити від кутастих і прямокутних форм при розробці дизайну корпусів. Дверцята корпусу Chieftec CH-02B-B мають практичний рівний профіль. Варто відзначити, що до проблеми обладнання вентиляційною сіткою передньої панелі Chieftec підійшла цього разу вкрай глобально. Вона зробила дверцята у вигляді суцільної величезної вентиляційної сітки. Не можна сказати, що це виглядає погано, навпаки досить надзвичайно і оригінально, проте може бути по душі не кожному.

На звороті двері обтягнуті матеріалом, що може виконувати функцію пилового фільтру, але як ми з'ясуємо пізніше, передня панель не передбачає встановлення вентиляторів. Та і уявіть самі, як би виглядали дверцята оброслі пилом в області навпроти вентилятора. Тому обтягнута сітка потрібна в основному, щоб візуально закрити передню панель.

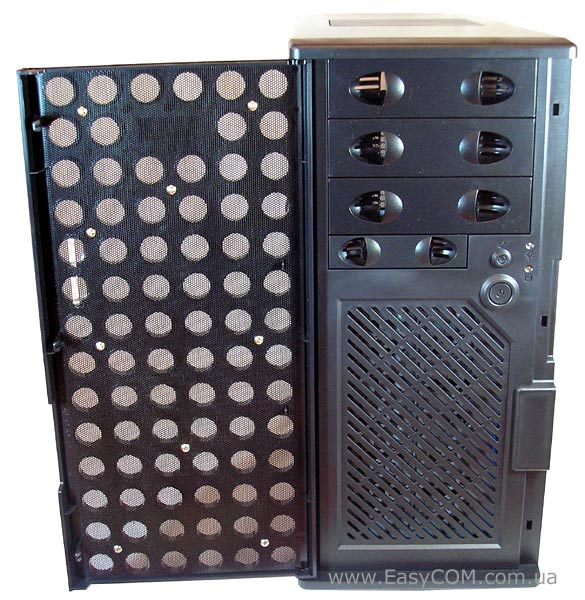

Нижня половина передньої панелі також виконана у вигляді вентиляційної сітки, тільки цього разу замість великих круглих прорізів, на ній зроблені тонкі похилі щілини. Оскільки корпус Chieftec Aegis CH-02B-B розраховувався на любителів використовувати велику кількість внутрішніх накопичувачів, то кількістю зовнішніх довелося пожертвувати, хоча для більшості користувачів трьох 5,25" і одного 3,5" відсіка буде достатньо.

З правого боку панелі розташована велика кнопка «Power» і маленька «Reset», причому на останню не можна натиснути без використання тонких підручних предметів, таких як ручка. Біля кнопок розташовані два стандартних світлодіодних індикатори - роботи комп'ютера і активності жорстких дисків.

Для того, щоб на корпусі за закритими дверима були помітні основні індикатори, навпроти світлодіодів вставлені прозорі «віконця», які розсіюють світло, роблячи індикацію більш виразною.

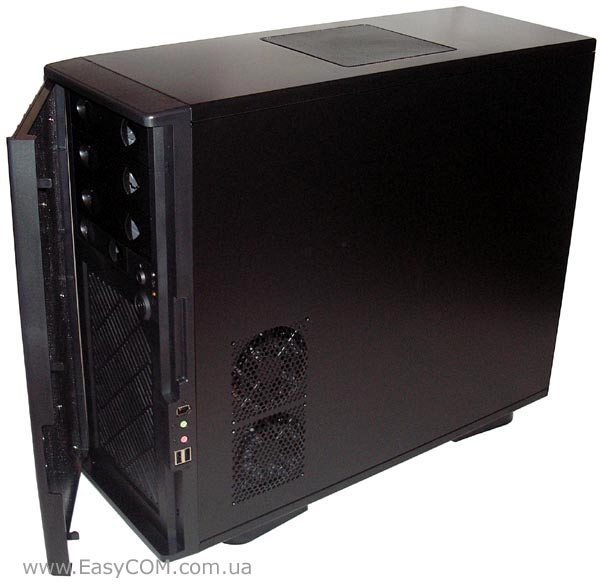

Збоку передньої панелі зроблений невеликий проріз, для того, щоб можна було легко відкривати дверцята. Трохи нижче прорізу розміщені роз’єми панелі швидкого доступу. Вона складається з двох роз’ємів USB, двох Audio-роз’ємів для мікрофона і навушників, а також порт IEEE 1394. Винятковою особливістю дизайну корпусу Chieftec CH-02B є розміщення на бічній панелі вентиляційної сітки, навпроти якої передбачається встановлення двох 92 мм вентиляторів.

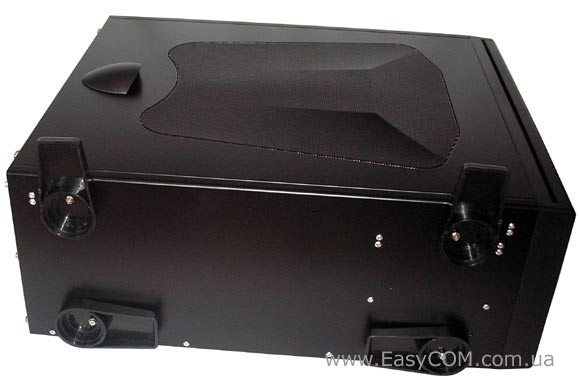

Роль ніжок на корпусі виконують звичні для моделей компанії Chieftec «лапи», що повертаються, за допомогою яких можна легко підвищити стійкість системного блоку, обернувши їх на90°.

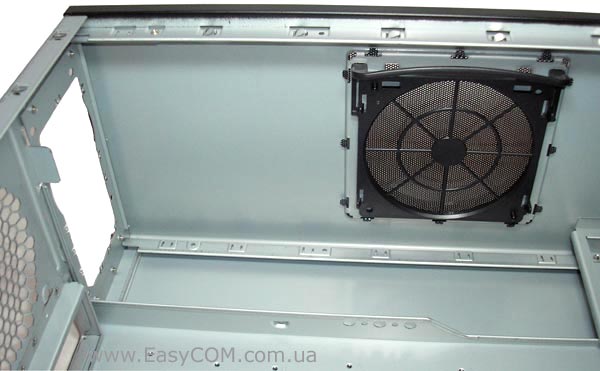

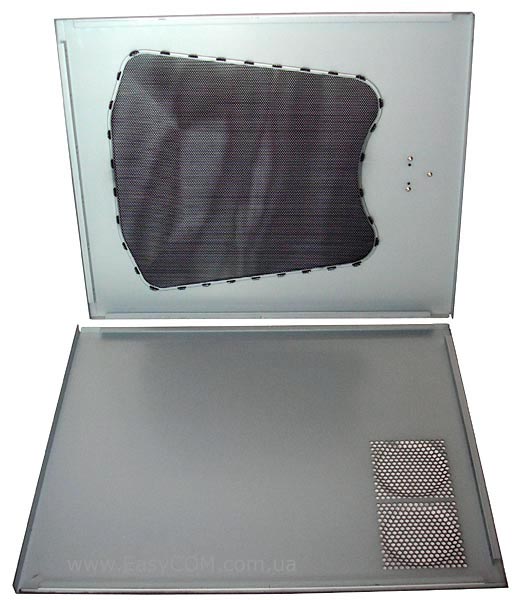

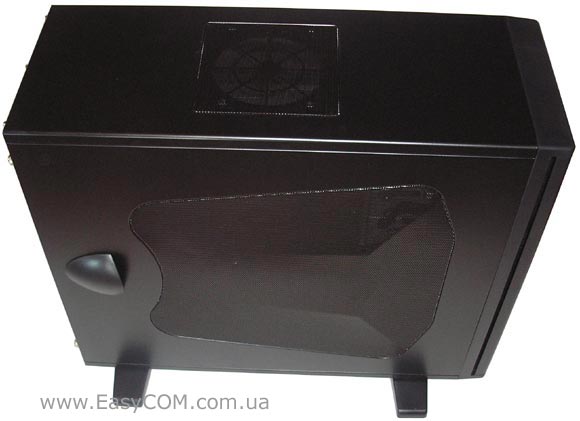

Нами вже відзначалося нестандартне виконання бічної панелі корпусу, покликаної підвищити рівень внутрішньої вентиляції  завдяки встановленню великої вигнутої вентиляційної сітки. Крім цього, зверху корпусу під такою ж металевою сіткою розміщений пластиковий «тримач» для 120 мм вентилятора. Для того, щоб просто зняти ліву бічну панель, на ній встановлена велика та зручна ручка.

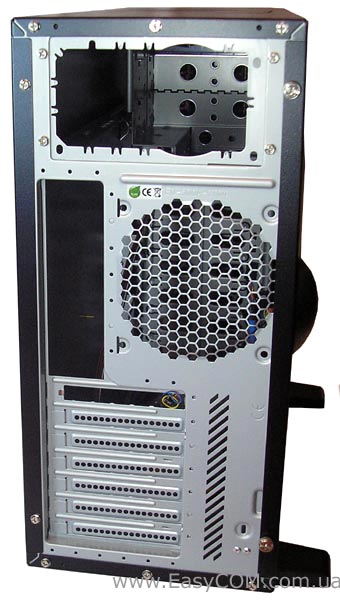

Ліва панель прикручена ручними гвинтами, у той час як права тільки звичайними. Наш зразок корпусу Chieftec CH-02B-B не мав передустановленого блока живлення. Задня панель Chieftec CH-02B-B має досить стандартний вигляд, на ній є монтажні отвори для встановлення 120 мм вентилятора, а навпроти розташування карт розширення в панелі зроблена вентиляційна сітка.

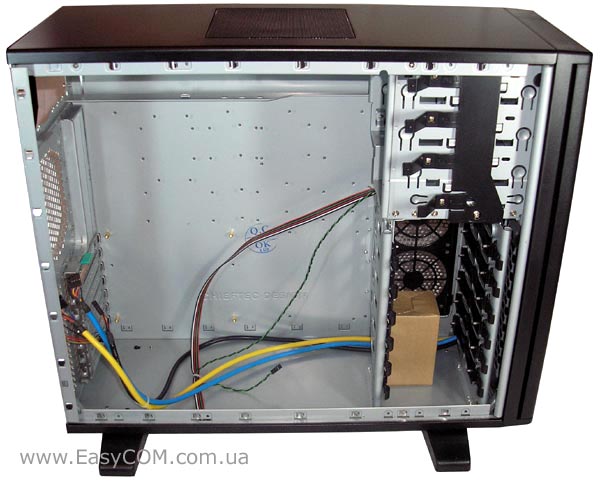

Одразу після зняття бічної панелі бачимо обернутий до бічної панелі кошик жорстких дисків і велику кількість засобів швидкої інсталяції. Для того, щоб зняти бічну панель, потрібно лише відкрутити ручні гвинти і просто потягнути вбік за ручку. Звичних фіксаторів у нижній і верхній частині шасі немає, тому панель не потрібно тягти назад. Замість них, для кращого притиснення і усунення вібрацій знімної панелі є невеликі пластинчасті притиски. На поверхні шасі корпусу Chieftec Aegis CH-02B-B всі отвори під підставки материнських плат мають маркування літерами, що відповідають різним форм-факторам.

Розглядаючи якість обробки всередині шасі, ми не виявили елементів, якими можна було б подряпатися. Також помітили, що проводи портів і кнопок мають більш, ніж достатню довжину, а шлейфи всіх портів панелі швидкого доступу USB і IEEE 1394 дуже зручно виконані у вигляді цільних роз’ємів, причому Audio-порти мають два роз’єми, підтримуючи одразу обидва варіанти підключення HDA і AC'97.

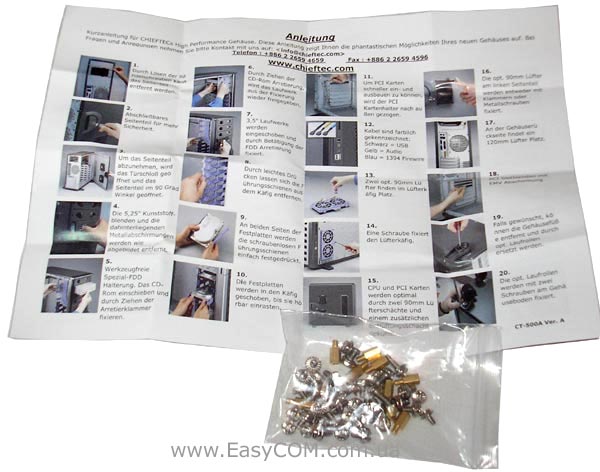

У невеликій картонній коробочці знаходилася інструкція у вигляді аркуша з ілюстраціями, а також набір різних гвинтів і підставок під материнську плату.

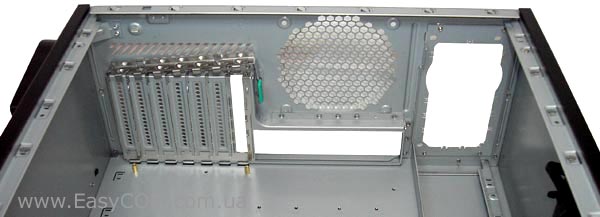

На задній панелі немає передустановленого вентилятора, а тільки монтажні отвори для 120 мм варіанту. Всі сім заглушок плат розширення знімні і мають загальну безгвинтову систему кріплення, а «стандартної» заглушки панелі введення/виводу немає зовсім.

Для «підстрахування» блока живлення в корпусі Chieftec CH-02B-B передбачене виступаюче із шасі досить широке ребро, що дозволить не побоюватися за схоронність системного блоку при встановленні досить масивного блока живлення.

Відсіки зовнішніх і внутрішніх пристроїв обладнані досить простою і практичною системою швидкої інсталяції. Зовнішні пристрої у відсіках з боків будуть притискатися ввігнутими елементами шасі, а для фіксації їх положення відсіки обладнані пластиковим важелем з штифтом, що вставляється в отвір для гвинта.

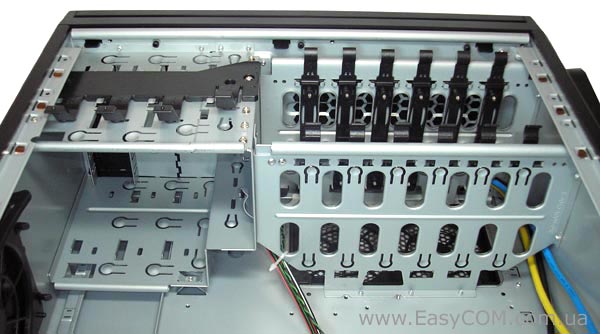

Особлива увага при розробці корпуса була приділена кошику жорстких дисків. Для більшої зручності роботи з вінчестерами, його обернули вбік до бічної панелі. Всього кошик може вмістити до шести пристроїв. При цьому, напроти них, у бічній панелі, як ми вже відзначали, зроблена вентиляційна сітка і присутня можливість встановлення двох 92 мм вентиляторів, які зможуть ефективно прохолоджувати накопичувачі.

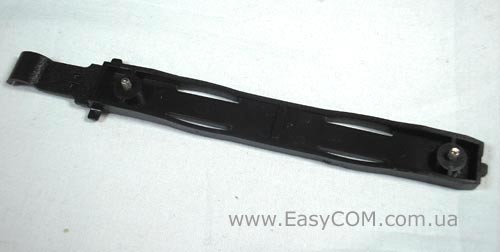

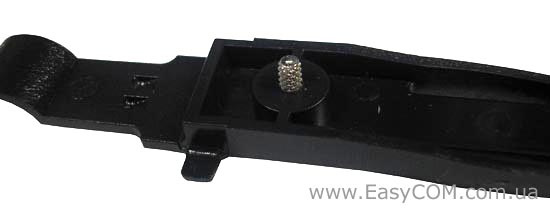

Жорсткі диски у відсіки встановлюються за допомогою полозів, які надіваються на пристрій, після чого вони вставляються у відсік до клацання засувки, що надійно фіксує пристрій. Полози зроблені з пластику, і цей факт дозволяє сподіватися на деяке гасіння вібрації і зменшення шуму, хоча такий варіант в цьому плані явно поступається кріпленням з гумовими демпферами.

У заглушках відсіків передньої панелі спеціально для зручності їх зняття зроблені великі круглі отвори, що дозволяють легко вхопитися пальцями. Але в самому шасі, перед встановленням приводів, доведеться виламати металеві пластини.

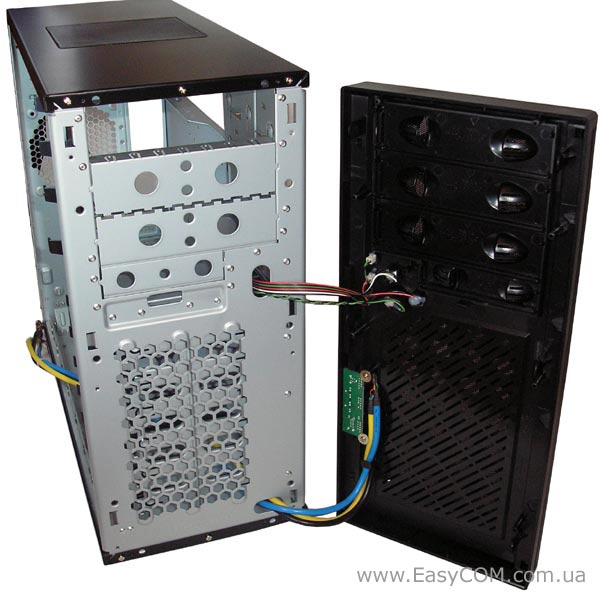

На передній частині шасі зроблена вентиляційна сітка, але немає монтажних отворів для встановлення вентилятора, втім, як немає і місця для них між стійкою кошика жорстких дисків і шасі. Тому, на передній панелі виключена можливість встановлення вентиляторів.

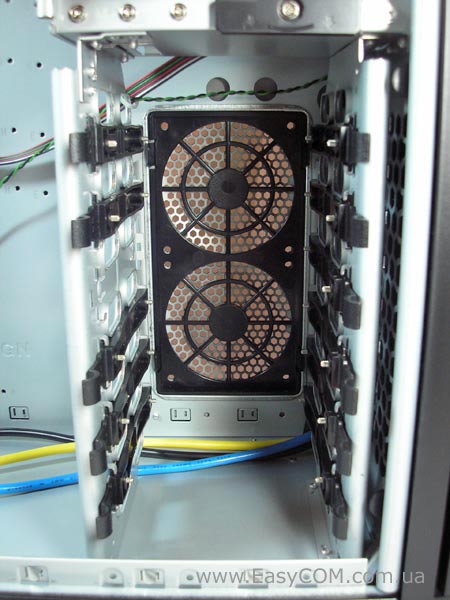

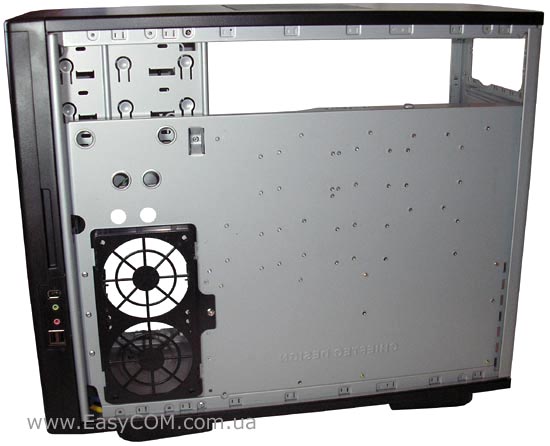

Місце для встановлення вентиляторів перенесено на бічну панель. Щоб встановити вентилятор, потрібно відкрутивши один гвинт, зняти із шасі пластикову рамку, прикрутити до неї 92 мм вентилятор, і встановити рамку на місце. Таким чином, операція встановлення вентилятора вимагає зняття правої бічної панелі, бо пластикова рамка для вентиляторів витягається в правий бік. Права бічна панель знімається за принципом лівої панелі, але на ній немає ручки, а, головне, на шасі у верхній і нижній частині відсутні пластинчасті притиски, які усувають вібрацію панелі.
