Огляд і тестування корпуса Chenbro SR20969

Сьогодні ми знову розглядаємо комп'ютерний корпус, зроблений тайванською компанією Chenbro Micom Co. Ltd, яка відома як виробник якісних і оригінальних комп'ютерних корпусів, а її продукція присутня на ринку біля 30 років. На даний момент у нашій тестовій лабораторії вже побувало декілька рішень від цього виробника, орієнтованих, насамперед, на побудову персональних домашніх або офісних комп'ютерів, які були високо оцінені нашим ресурсом. Герой сьогоднішнього огляду належить до іншої категорії комп'ютерних корпусів – він розроблений для збирання сервера початкового або середнього рівня або ж для побудови потужної робочої станції з великою кількістю накопичувачів. Наскільки добре підходить розглянутий корпус для вирішення поставлених завдань, ми пропонуємо з'ясувати в огляді Chenbro SR20969.

Chenbro SR20969

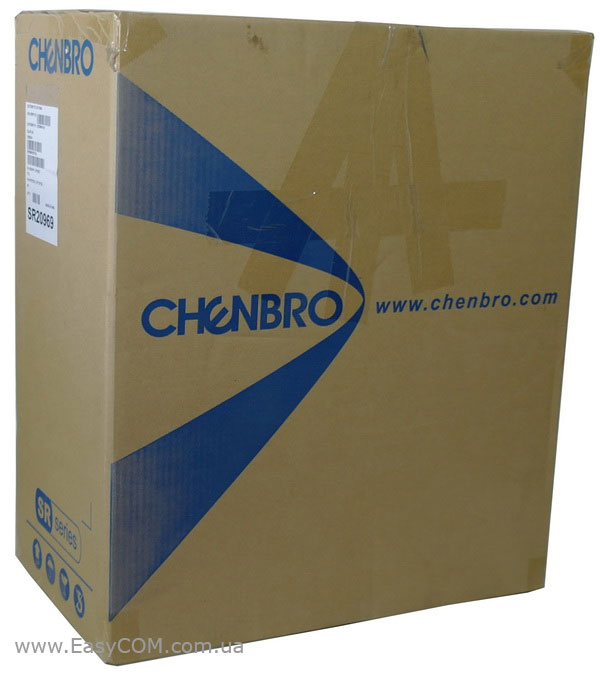

Корпус Chenbro SR20969 поставляється в простій коробці з гофрованого картону. Вирізи для перенесення на коробці відсутні, тому для зручності її транспортування краще зробити ручку з клейкої стрічки – адже вага корпуса в упаковці становить майже 10 кг.

Chenbro SR20969

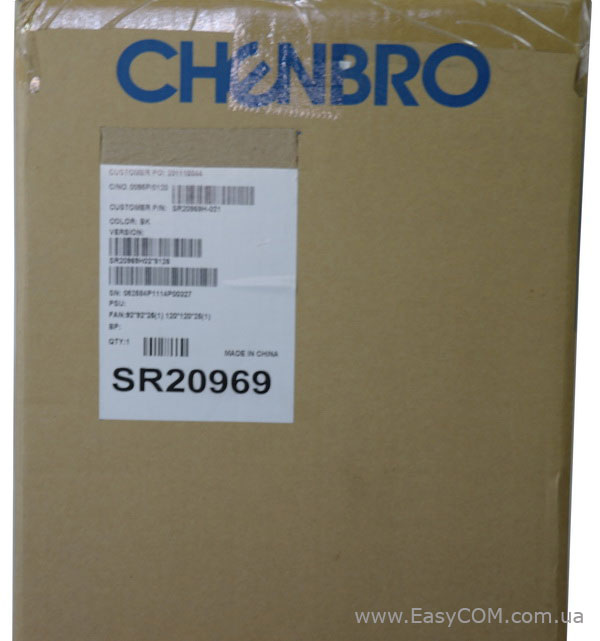

На бічній стінці упаковки знаходиться заводська наклейка, на якій присутня інформація про модель корпуса і про попередньо встановлені вентилятори – їх всередині корпуса два, діаметром 92 і 120 мм.

Chenbro SR20969

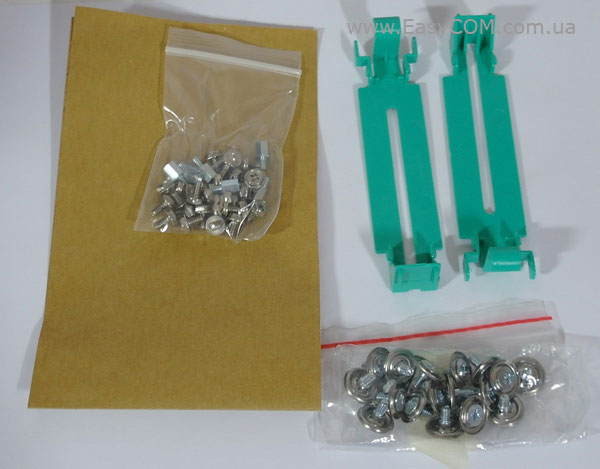

Комплект аксесуарів, що поставляється разом з Chenbro SR20969, наступний:

  • тримачі для додаткового вентилятора;
  • набір підставок і гвинтів для монтажу материнської плати;
  • набір спеціальних гвинтів для кріплення жорстких дисків.

Комплектація цілком достатня для складання сервера з декількома накопичувачами, враховуючи, що частина необхідних для складання системи елементів вже закріплена всередині корпуса, але про це нижче, а поки розглянемо специфікацію.

Виробник

Chenbro

Модель

SR20969

Типорозмір корпуса

Full Tower

Підтримувані форм-фактори материнських плат

ATX

Колір

Чорний

Відсіки 5,25 дюйма

3 зовнішніх відсіки для 5,25'' пристроїв

Відсіки 3,5 дюйма

4 внутрішніх відсіки для 3,5'' пристроїв

Слоти для карт розширення

7

Роз’єми на лицьовій панелі

2 x USB 2.0

Вентилятори

1 x 92 мм на передній панелі
1 x 120 мм на задній панелі
Можливість встановлення:
1 x92 мм на передній панелі

Матеріал

Шасі: холоднопрокатна сталь товщиною 0,8 мм
 Передня панель: пластик

Розміри корпуса, см

46,5 х 19,8 х 42,5

Вага (нетто), кг

7,8

Сайт виробника

http://www.chenbro.com/

Зовнішній вигляд

Chenbro SR20969

Chenbro SR20969

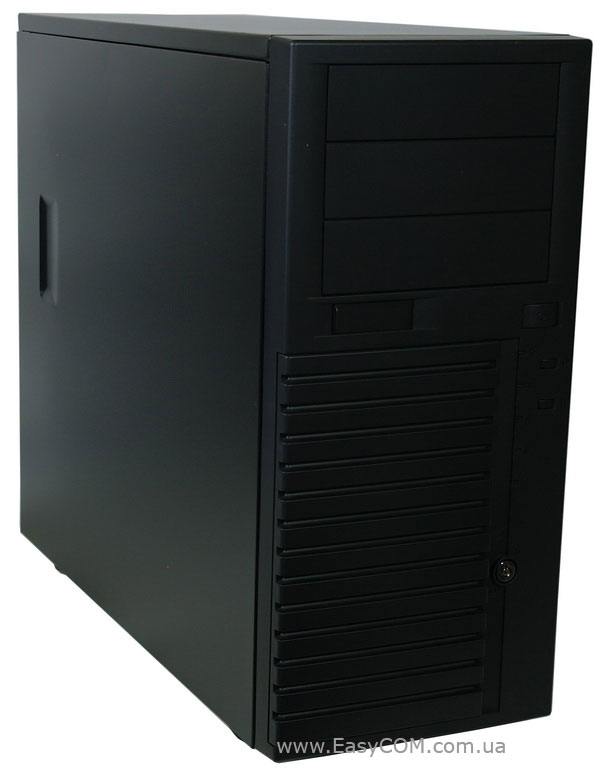

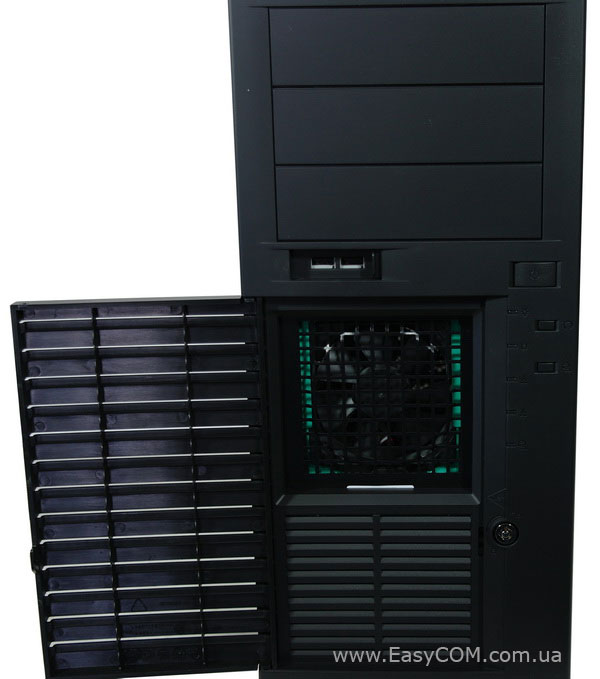

Корпус Chenbro SR20969 повністю пофарбований у чорний колір і має досить строгий зовнішній вигляд. Передня панель має дверці, що защіпаються на ключ (у комплекті два ключі). За ними доступ до кошика для жорстких дисків, що виймається, та присутній попередньо встановлений вентилятор. Два роз’єми USB 2.0 також можна сховати за допомогою спеціальної засувки. Крім того, на лицьовій панелі корпуса є кнопки пуску і перезапуску системи, кнопка відключення звукового оповіщення у випадку збою системи, а також набір світлодіодних індикаторів.

Chenbro SR20969

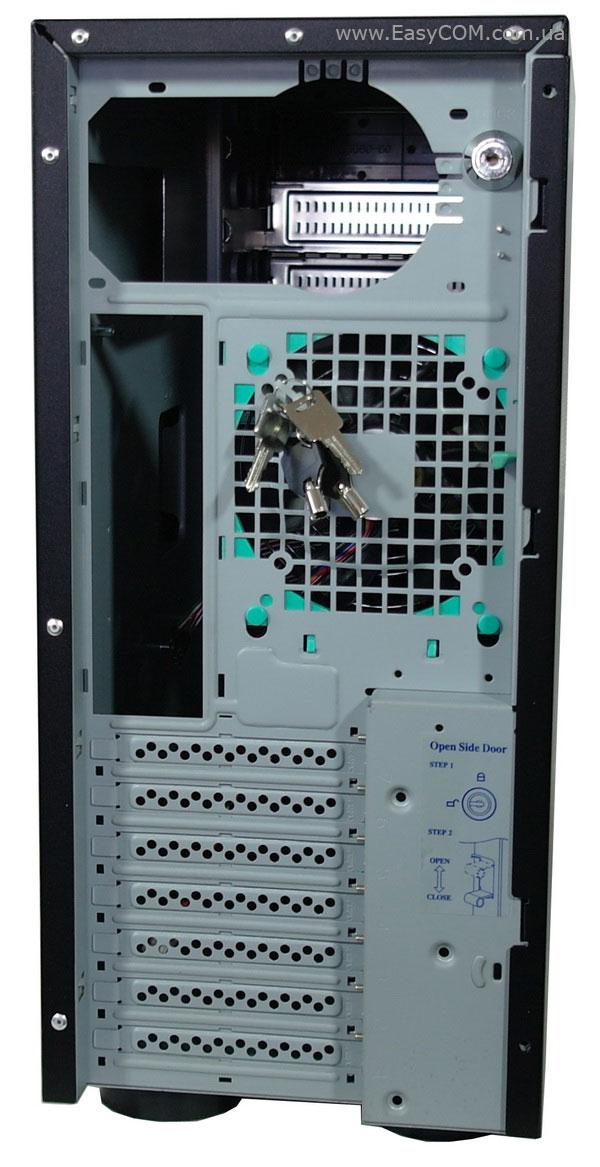

На задній стінці корпуса розташований отвір для інтерфейсної панелі материнської плати, сім роз’ємів для встановлення плат розширення та отвір для вентиляційної сітки блока живлення, місце для якого передбачено у верхній частині корпуса. Крім того, задня панель Chenbro SR20969 оснащена великим 120 мм вентилятором, який кріпиться до шасі корпуса через спеціальний тримач, що знижує вібраційні шуми. Також, для поліпшення теплообміну в корпусі, всі заглушки карт розширення насичені вентиляційними отворами.

Chenbro SR20969

Chenbro SR20969

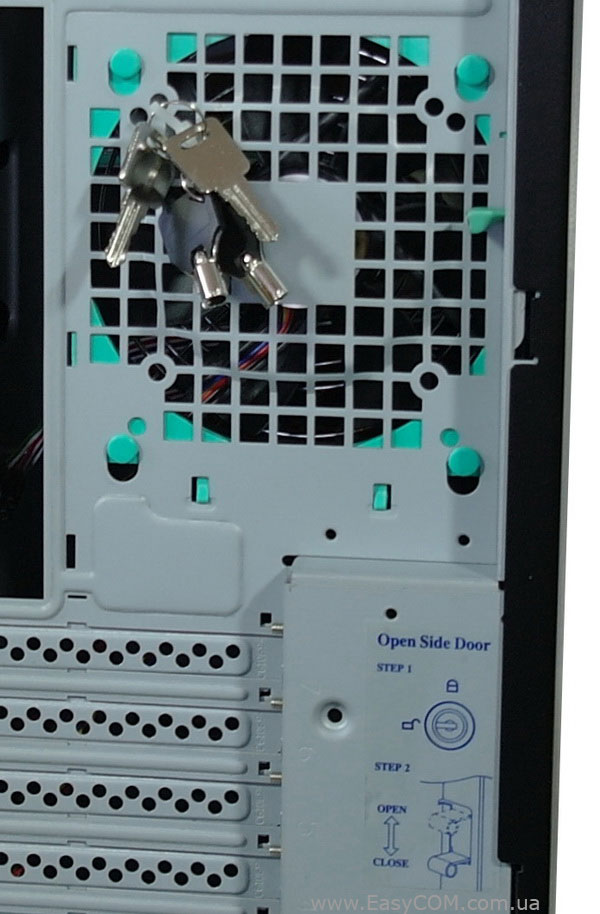

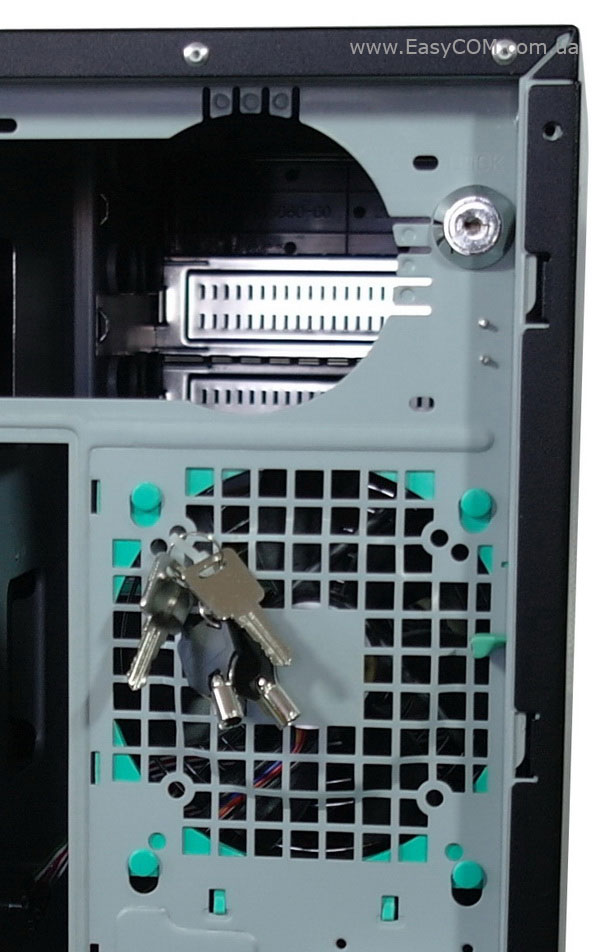

Підвищує зручність використання розглянутого корпуса зручна система блокування бічної панелі, яка складається з замка, що защіпається за допомогою одного з двох ключів, присутніх у комплекті (всього ключів чотири: два для дверцят на передній панелі і два для замка на задній), а також спеціального важільного фіксатора. Як використовується останній можна подивитися на зображенні. В першу чергу, така система блокування доступу до апаратної частини комп'ютера буде корисна в ситуаціях, коли сервер або робоча станція знаходиться в приміщенні, куди можуть мати доступ сторонні люди.

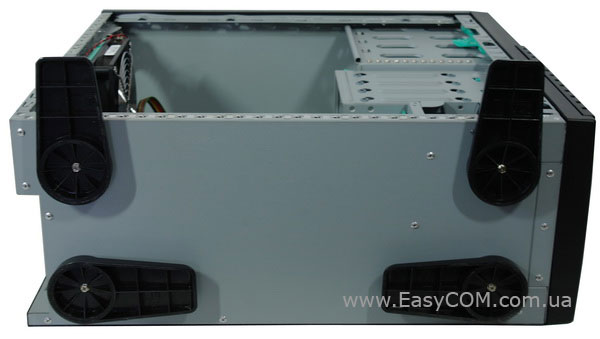

Для поліпшення стійкості на дні корпуса закріплені пластикові ніжки, які розсовуються при необхідності.

Внутрішній устрій

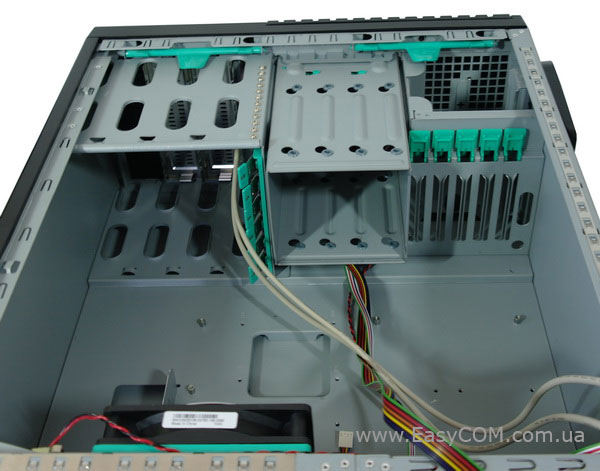

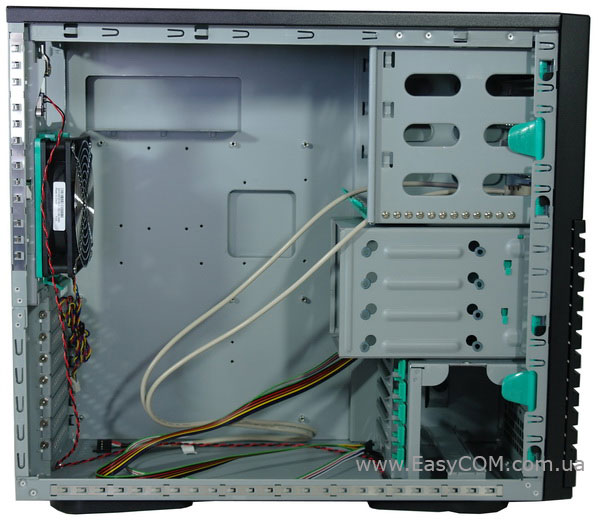

Шасі корпуса Chenbro SR20969 виготовлене з холоднопрокатної сталі товщиною 0,8 мм, тому корпус вийшов досить жорстким і міцним, що знову ж є перевагою для серверної системи, з якої зазвичай особливо не панькаються. Якість обробки всередині шасі гарна – елементів, якими можна було б подряпатися, ми не знайшли.

Для того щоб виключити можливу вібрацію бічної панелі відносно шасі, по бічному периметру шасі передбачені невеликі пластинчасті притиски.

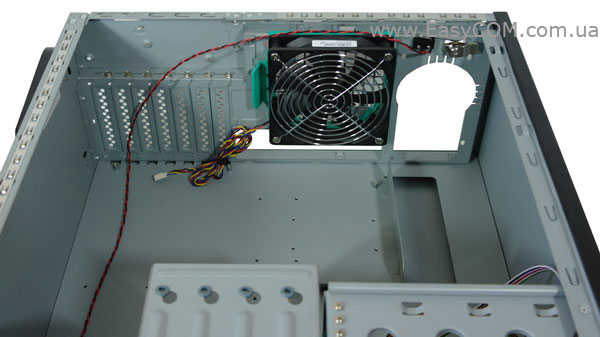

Вентилятор, встановлений на задній стінці корпуса, оснащений захисною сіткою, а заглушки, що закривають отвори для встановлення карт розширення, виконані знімними, тобто при необхідності зняту заглушку можна поставити назад. Праворуч від вентилятора можна бачити механізм замка, що блокує бічну панель корпуса, а також датчик відкриття корпуса, який дозволяє власнику сервера або робочої станції контролювати доступ до його апаратної частини.

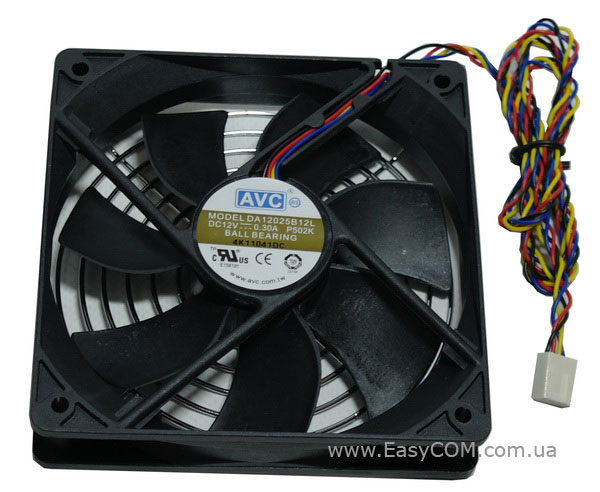

Максимальна швидкість обертання встановленого на задній панелі вентилятора на підшипниках ковзання від компанії AVC дорівнює 2500 об/хв, при цьому, незважаючи на значний діаметр, вентилятор відчутно шумить у процесі роботи. Можливо, у цьому винувата сітка, що розсікає повітряний потік у безпосередній близькості від вентилятора. Втім, дана модель корпуса позиціонується як серверна, тому для неї рівень шуму є другорядним параметром.

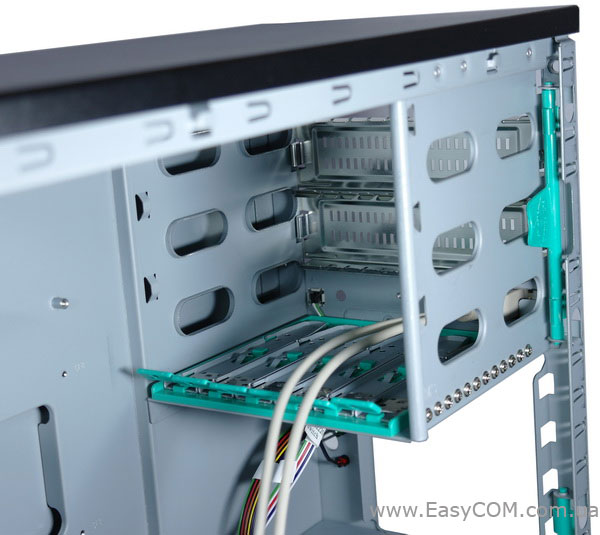

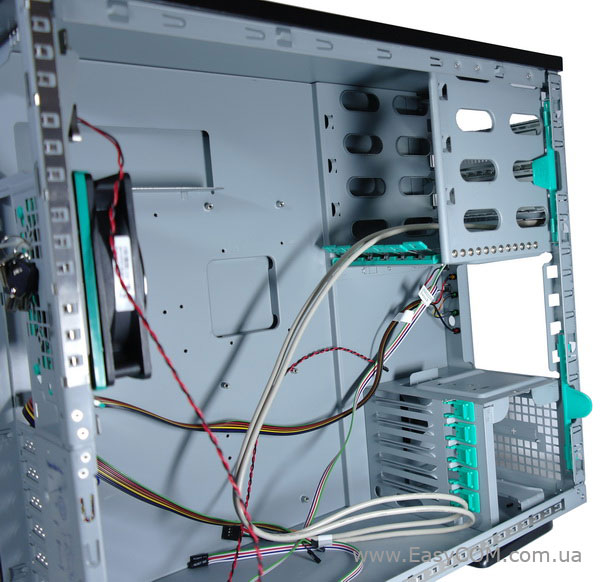

Розглянутий корпус Chenbro SR20969 має три 5,25-дюймових відсіки з виходом на передню панель, а також внутрішній кошик для чотирьох 3,5-дюймових накопичувачів, що має захист від вібрації. Для додаткового охолодження 3,5-дюймових накопичувачів перед кошиком встановлений вентилятор діаметром 92 мм.

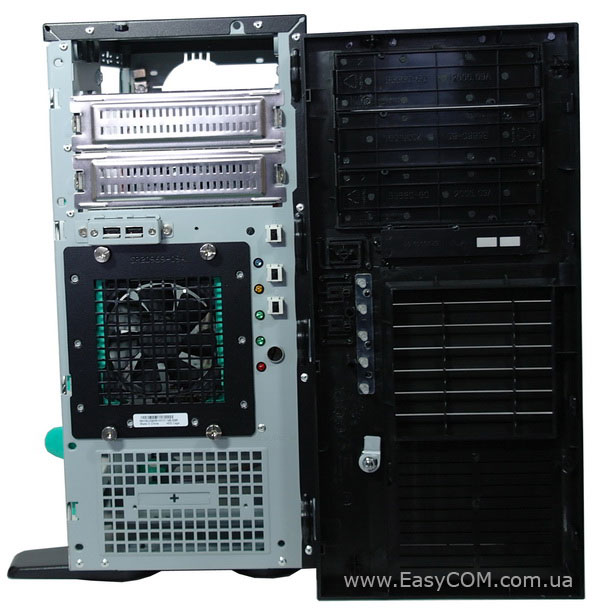

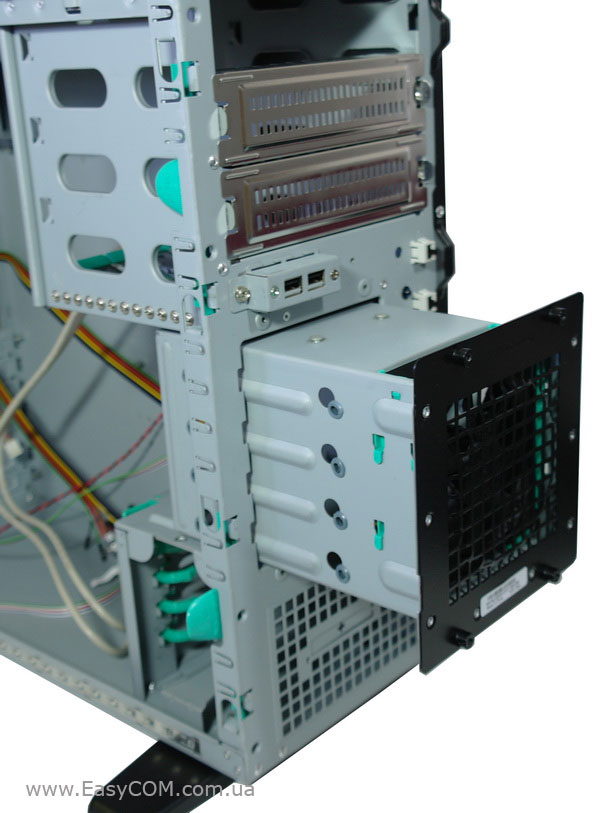

Лицьова пластикова панель кріпиться до шасі без гвинтів і легко знімається після повороту двох фіксаторів зеленого кольору. Після повернення чотирьох гвинтів кошик для зберігання накопичувачів можна витягти з корпуса для зручної заміни накопичувачів.

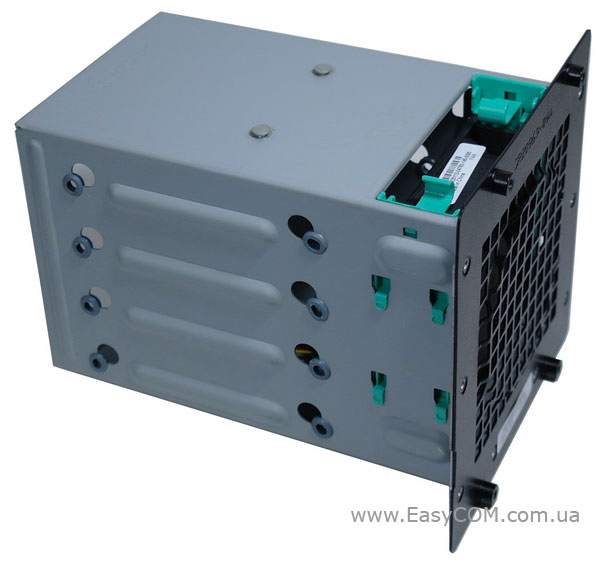

Кошик дозволяє встановлювати до чотирьох жорстких дисків, які монтуються всередині нього через спеціальні гумові вставки для того, щоб ліквідувати вібрацію. Знявши кошик жорстких дисків, ми одержуємо доступ до попередньо встановленого 92 мм вентилятора виробництва компанії Sunon, основним завданням якого є підтримка комфортного температурного режиму у 3,5-дюймових відсіках. Як і 120 мм вентилятор на задній панелі, дана модель є досить гучною, за рівнем акустичного комфорту лише трохи перевершуючи більш габаритне рішення.

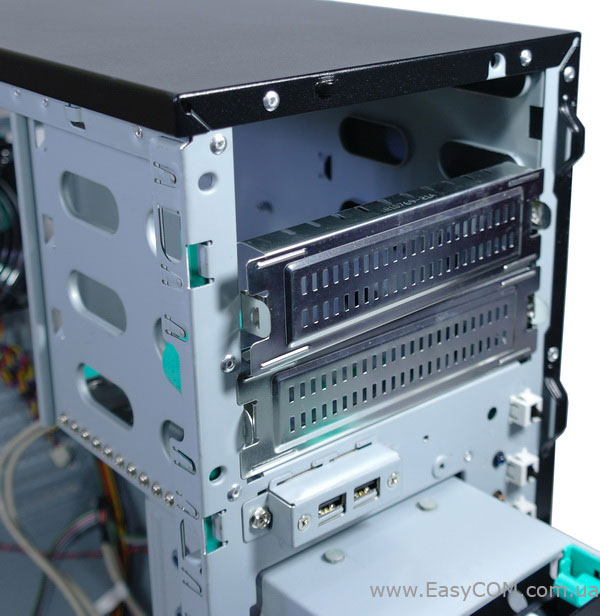

5,25-дюймові пристрої монтуються у відповідний відсік за допомогою прикручування до них полозка, який зберігався на пластиковій підставці в зафіксованому стані «до необхідності», а набір гвинтів для з'єднання полозка з встановлюваним обладнанням вкручений одразу в бічну стінку відсіку, що зручно – у потрібний момент не доведеться шукати необхідні деталі.

Заглушки невикористаних 5,25'' відсіків мають перфорацію і легко демонтуються або встановлюються назад.

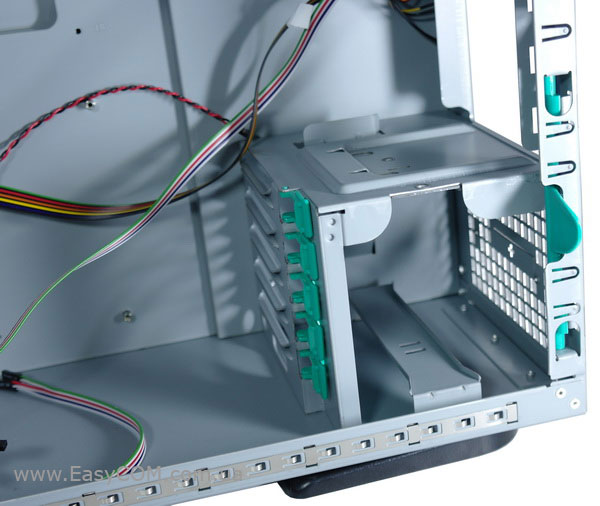

Конструкція, розташована в нижній стороні передньої частини корпуса, дозволяє встановити додатковий вентилятор для охолодження карт розширення. Вентилятор встановлюється на спеціальну скобу за допомогою пари тримачів, що є в комплекті з корпусом. При цьому нагріте повітря буде виштовхуватися вентилятором за межі корпуса через вентиляційні отвори заглушок відсіків під карти розширення. З зовнішньої сторони конструкції розташовано п'ять поворотних фіксаторів для карт розширення серверних материнських плат.

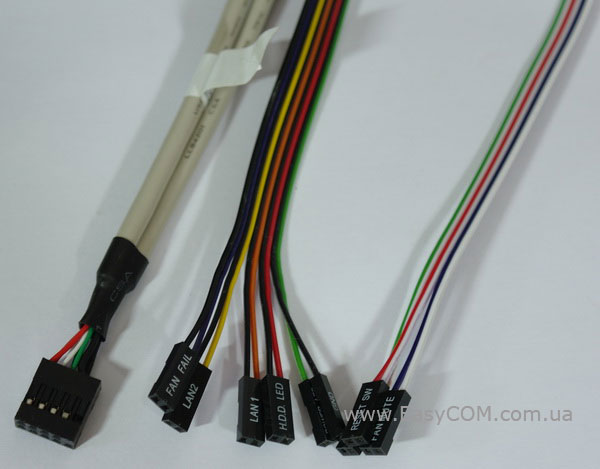

Кабелі від роз’ємів на передній панелі настільки довгі, що їх можна було б дотягти до іншого корпусу, що знаходиться поруч, та комфортно підключити необхідне – виробник відміряв їх з великим запасом, дозволяючи зробити обмірковане вкладання.
