Огляд корпусу Antec ISK 310-150 форм-фактора mini-ITX

Тенденції до мініатюризації комп'ютерів з кожним роком виявляються все сильніше. Можна відзначити, що розробники материнських плат цьому також сприяють, все частіше випускаючи компактні материнські плати у форм-факторі mini-ITX. Великі комп'ютерні ATX корпуси часом займають невиправдано багато робочого простору. Адже спеціально для таких габаритних комп'ютерів були розроблені столи, які дозволяли більш зручно розташовувати системний блок, одночасно заощаджуючи робочий простір на поверхні столу. Ну а що робити, якщо є бажання встановити мультимедійну систему у вітальні. У такому випадку великий корпус явно буде виділятися. Тому невеликий компактний корпус форм-фактору mini-ITX – це вихід з положення. На даний момент ми вже встигнули протестували ряд компактних моделей корпусів, призначених для створення HTPC: Frontier МW-100, CFI GROUP CBI-A6719TG, Frontier МI-100 і тепер у нас з'явилася можливість протестувати дуже цікавий корпус від компанії Antec - Antec ISK 310-150.

Antec ISK 310-150

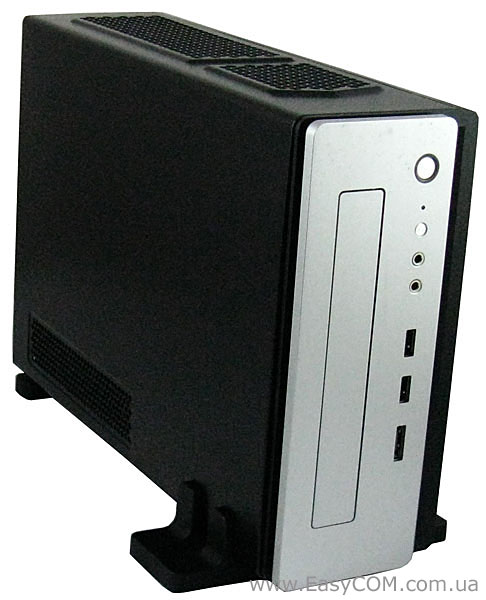

Корпус Antec ISK 310-150 на підставці

Специфікація корпусу Antec ISK 310-150:

Модель

Antec ISK 310-150

Типорозмір корпусу

mini-ITX

Підтримувані форм-фактори материнських плат

mini-ITX (170 х 170 мм)

Кількість відсіків

5,25" slim зовнішній x 1
2,5" внутрішні x 2

Підтримка карт розширення

1

Додаткові роз’єми введення/виводу

USB 2.0 x 2, eSATA x 1; Audio x 2 (навушники, мікрофон)

Товщина сталі, мм

0,8

Система охолодження

Бічна панель: 1 x 80 мм (попередньо встановлений)

Кнопки

Power, Reset

Індикатори

Power, HDD

 Блок живлення

Antec FP-150-8

Розміри корпусу (ВхШхГ), мм

92 x 222 x 195

Маса (нетто), кг

2,5

Маса (брутто), кг

3,8

Сайт виробника

http://www.antec.com/

Все цены на Antec ISK 310-150

Antec ISK 310-150

Упаковка корпусу Antec ISK 310-150 дуже проста. На ній відзначена модель корпусу і навіть показаний зразковий його зовнішній вигляд. Всередині упаковки корпус надійно зафіксований двома блоками спіненого поліетилену, які оберігають його від ударів під час транспортування.

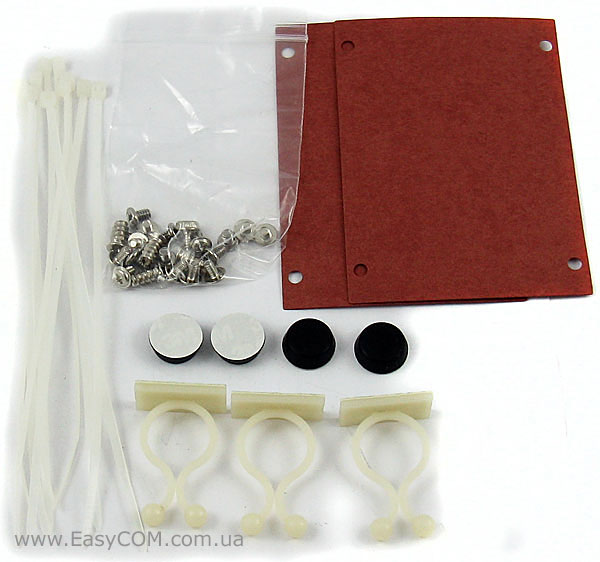

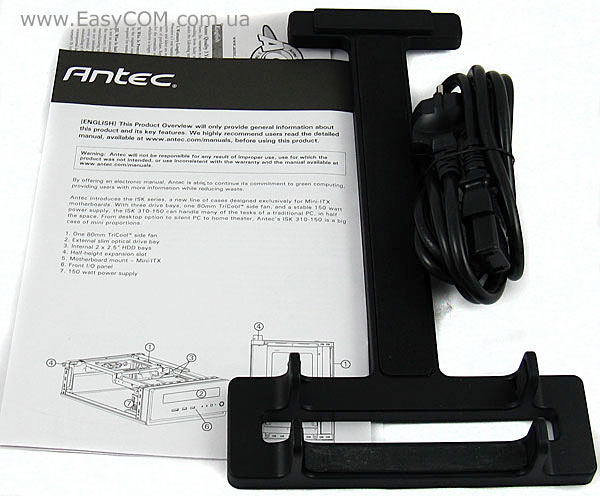

Комплектація корпусу Antec ISK 310-150 досить приємна. Крім 80 мм вентилятора і блока живлення, які початково змонтовані, до неї входить:

  • Набір різних гвинтів,
  • Чотири гумові ніжки, що клеяться;
  • Три тримача для проводів, що клеяться;
  • Дві діелектричні прокладки під 2,5" накопичувачі;
  • Вісім пластикових стяжок;

Antec ISK 310-150

  • Підставка;
  • Мережний шнур живлення;
  • Коротка інструкція з встановлення.

Із усієї комплектації найбільшої уваги заслуговує пластикова підставка, яка дозволяє ще більш зручно розташувати корпус на поверхні у вертикальному положенні. Позитивною якістю підставки є наявність м'якої накладки, завдяки якій можна не турбуватися за стан фарби на корпусі і за появу подряпин на ній.

Antec ISK 310-150

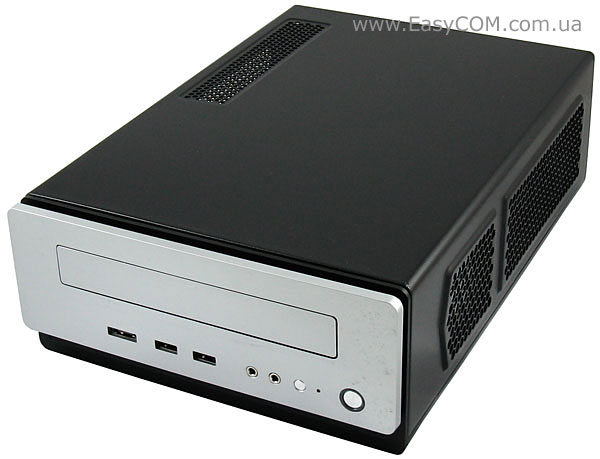

На даний момент існує тільки одна варіанти корпуса Antec ISK 310-150: чорного кольору з срібною лицьовою панеллю. Розміри цього корпуса дійсно дуже компактні - 92 x 222 x 195 мм. За цим критерієм він може конкурувати з корпусом Frontier MW-100 розмірами 62 x 235 х 185 мм. Але все-таки, слід врахувати, що останній передбачає використання зовнішнього джерела живлення, а в Antec ISK 310-150 використовується внутрішній.

Antec ISK 310-150

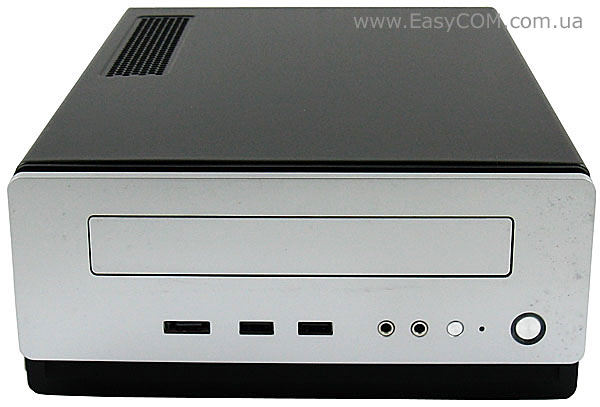

На лицьовій панелі корпуса, як прийнято, розміщаються кнопки включення і рестарту, індикатори і роз’єми швидкого доступу. До роз’ємів потрапили два порти USB 2.0, роз’єм eSATA і два аудіо-роз’єми для підключення навушників і мікрофона.

Індикатор «роботи системи» виконаний по контуру щодо великої кнопки «Power». Індикатор активності накопичувачів має ще більш мініатюрне виконання у вигляді невеликої крапки.

Єдиний зовнішній відсік для оптичних slim-приводів обладнаний панеллю, що відкривається та буде приховувати оптичний привід, який трохи не відповідає загальній стилістиці корпуса.

Antec ISK 310-150

Antec ISK 310-150

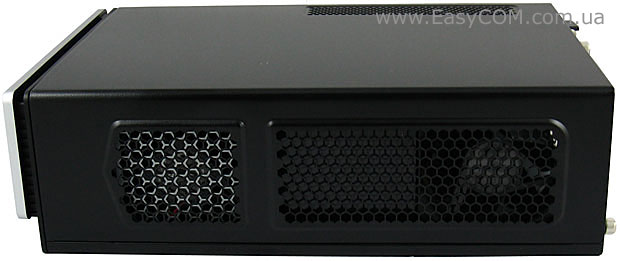

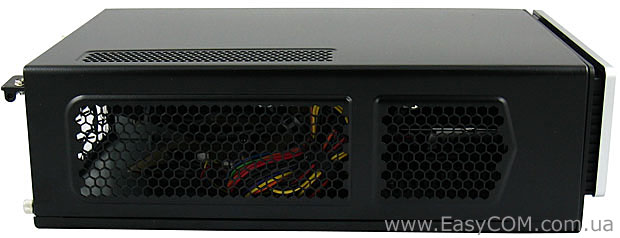

Обидві бічні панелі мають велику радіаторну сітку, що досить до речі при встановленні корпуса Antec ISK 310-150 на підставку. Якість фарбування корпуса Antec ISK 310-150 можна оцінити на відмінно.

Antec ISK 310-150

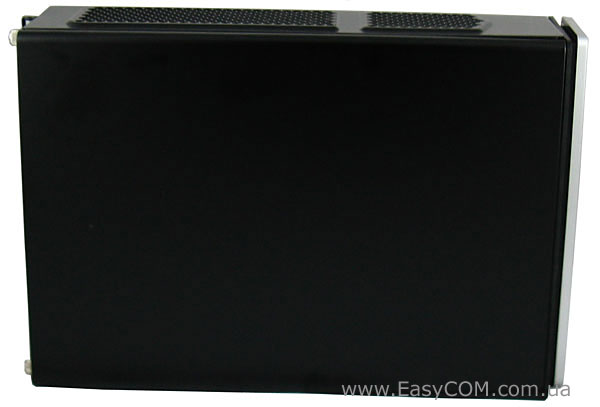

Нижня частина корпуса Antec ISK 310-150 виконана повністю закритою. Місця для приклеювання гумових ніжок тут не виділені, тому їх можна розташувати на свій розсуд.

Antec ISK 310-150

До позитивних якостей корпуса Antec ISK 310-150 можна віднести можливість встановлення однієї низькопрофільної відеокарти або іншої карти розширення зменшеної висоти. Велика вентиляційна сітка зверху і збоку покликана сприяти поліпшенню умов охолодження в цій зоні.

Верхні і бічні панелі виконані з цільного аркушу сталі, який кріпиться до шасі за допомогою трьох ручних гвинтів. Панель дуже щільно стикається з шасі, але закривати її виходить не так швидко, тому що для цього потрібно одночасно попадати трьома напрямними з різних сторін.

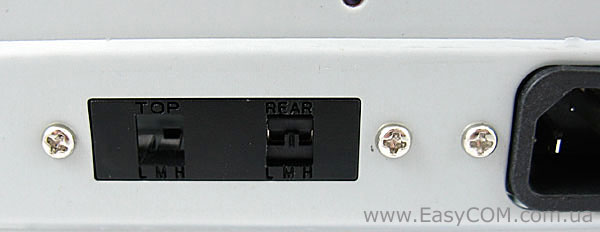

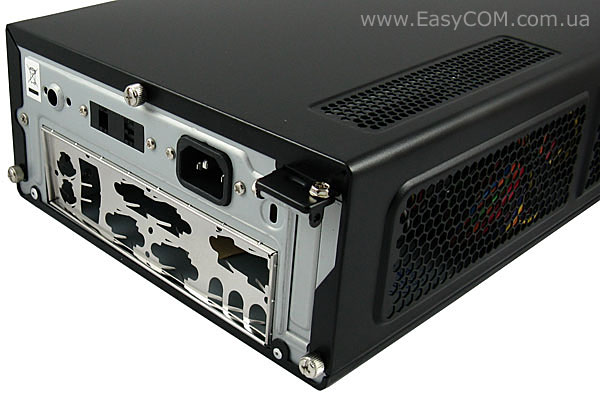

На задню панель виведений роз’єм для підключення шнура живлення і трипозиційний регулятор швидкості обертання єдиного попередньо встановленого вентилятора.

Antec ISK 310-150

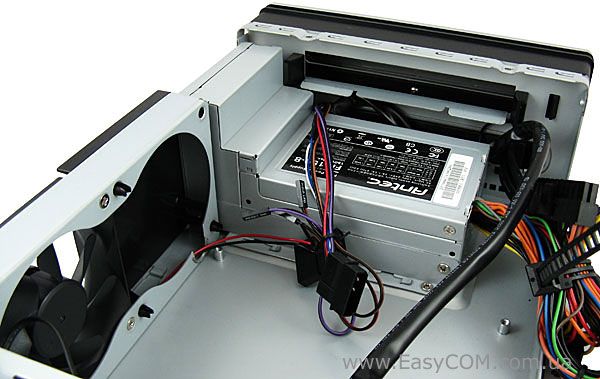

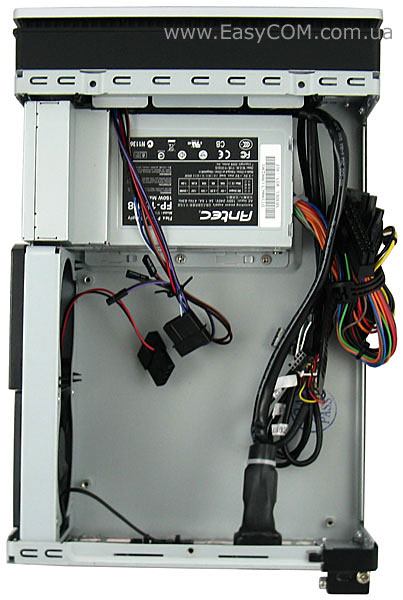

Блок живлення розміщений у передній частині корпуса Antec ISK 310-150, тому кабель для підведення сіткової напруги простягається майже через всю довжину корпуса. Спочатку здавалося, що це недолік, але згодом з'ясувалося, що під час складання комп'ютера і у зібраному стані цей «подовжувач» практично не створює незручностей. До того ж конструктори корпуса Antec ISK 310-150 змогли виграти в просторі, розмістивши блок живлення впоперек у передній частині, а не позаду як звичайно.

Зверху на шасі встановлюється кріпильна рамка для розміщення тонкого оптичного приводу і двох внутрішніх накопичувачів форм-фактору 2,5", будь то ноутбучний жорсткий диск або SSD-диск. Оскільки накопичувачі передбачається кріпити за отвори з нижньої сторони, то при встановленні обов'язково потрібно використовувати діелектричні прокладки, які є у комплекті. Інакше можна замкнути контакти на друкованій платі жорсткого диска.

Antec ISK 310-150

У корпусі Antec ISK 310-150 є два 80 мм вентилятори, що працюють на видув. Один вентилятор призначений для охолодження блока живлення і є його частиною, а другий попередньо встановлений для створення внутрішньої вентиляції в самому корпусі. Швидкість обертання корпусного вентилятора можна регулювати за допомогою триступінчастого перемикача на задній панелі, про який ми вже згадували:

Швидкість обертання

Струм, А

Повітряний потік, CFM

Статичний тиск, мм вод. ст.

Рівень шуму, дБ

Вхідна потужність, Вт

Висока
 2600 про/хв

0,2

34

3,04

30

2,4

Середня
 2000 про/хв

0,15

26

1,79

24,3

1,8

Низька
 1500 про/хв

0,1

20

1,0

18,05

1,2

Antec ISK 310-150

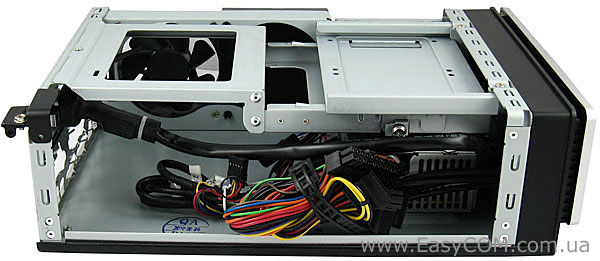

Компонування корпуса Antec ISK 310-150 виконано дуже вдало. Незважаючи на всю компактність цієї моделі, проводити складання системи в ній виходить досить зручно.

Як і відзначалося в специфікації, товщина сталі шасі корпуса оптимальна - 0,8 мм. Цей факт ми самостійно перевірили за допомогою мікрометра.

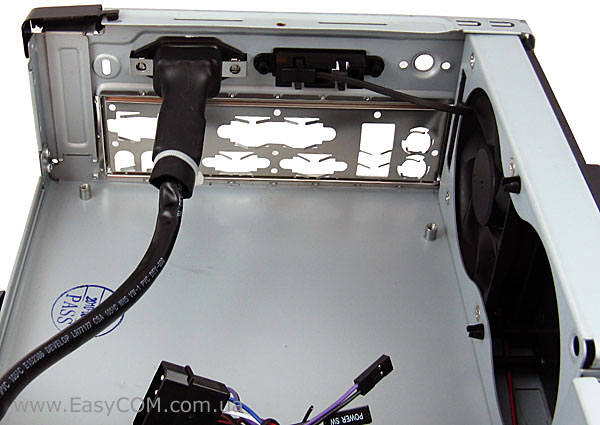

Роз’єм для підключення мережного шнура живлення трохи зміщений від краю корпуса, тому у випадку встановлення відеокарти він заважати не буде.

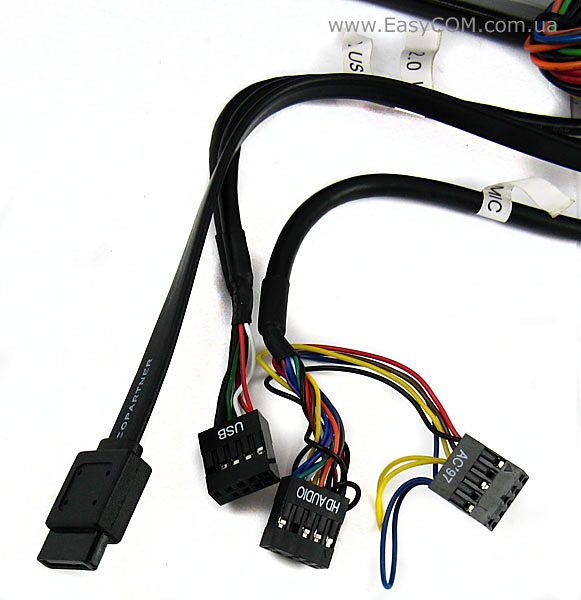

Два роз’єми USB 2.0, один eSATA і два аудіо-роз’єми на інтерфейсній панелі передбачається підключати до портів за допомогою цільних рознімань. Причому audio-порт має два варіанти підключення: HDA і AC’97.

Деякі користувачі можуть поскаржитися на відсутність портів USB 3.0 на лицьовій панелі, як на корпусах повноцінного розміру. З цього приводу можна помітити, що на платах mini-ATX зазвичай не встановлюються контролери USB 3.0 з підтримкою внутрішніх портів. Тому наявність порту USB 3.0 на передній панелі було б безглуздим.

Antec ISK 310-150

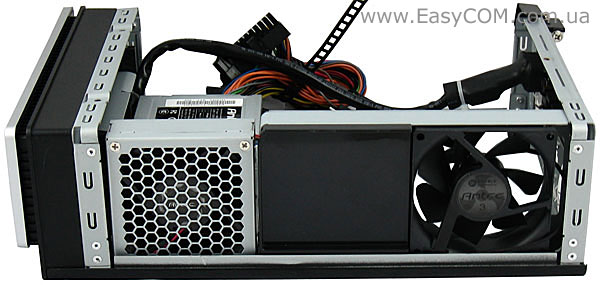

Досить низький блок живлення передбачає охолодження завдяки 80 мм вентилятора, який сполучений з блоком живлення коротким металевим повітрягоном. Те, що мініатюрний блок живлення охолоджується вентилятором розміром 80 мм, а не вдвічі меншого розміру, який працював би помітно гучніше, є досить вагомим плюсом. Організувати що-небудь подібне самостійно, і знайти настільки підходяще джерело живлення було б важко.

Antec ISK 310-150

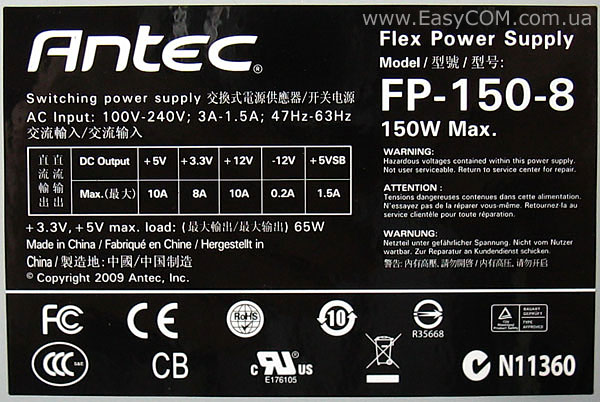

Потужність блоку живлення Antec FP-150-8 становить 150 Вт, при цьому потужність каналу +12 В рівна 120 Вт. Подібної  потужності буде цілком достатньо для малопотужних систем на процесорах Intel Atom або на AMD Zacate. Також можна припустити, що це джерело живлення впорається і з конфігурацією на основі двоядерного процесора Intel Sandy Bridge. Крім того, в подібні системи можна додати низькопрофильну відеокарту рівня NVIDIA GeForce GT 220 або ATI Radeon HD 5550, але не більше того.

Також з позитивних якостей блока живлення Antec FP-150-8 можна виділити великий діапазон вхідної напруги від 100 до 240 В, що дозволяє використовувати його майже при будь-якому стані напруги в мережі.

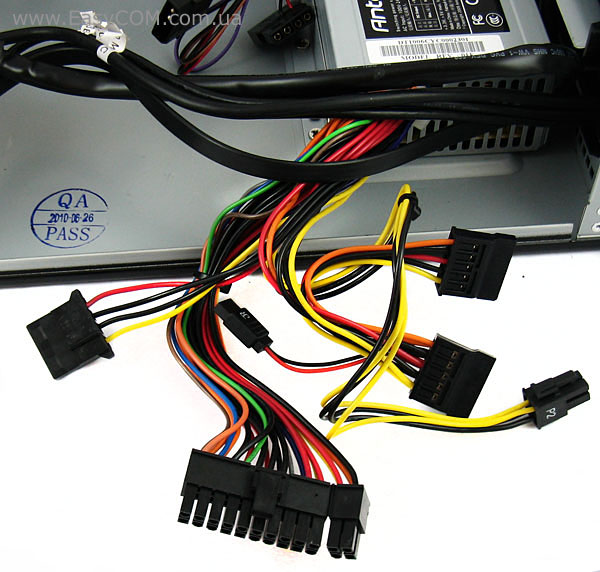

Оснащення роз’ємами у блока живлення Antec FP-150-8 цілком прийнятне. Взагалі, він має всі необхідні для живлення роз’єми, включаючи один роз’єм PATA, два роз’єми живлення SATA і один mini SATA. Основний роз’єм живлення має універсальне виконання 20+4, а роз’єм живлення ATX12V представлений у звичайному 4-контактному виконанні.

Antec ISK 310-150

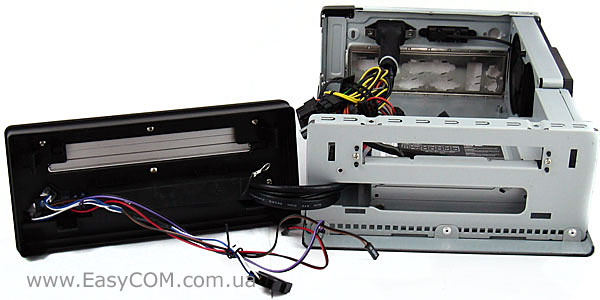

Пластикова передня панель корпусу Antec ISK 310-150 тримається на декількох пластикових засувках. При необхідності її можна легко від'єднати.

Antec ISK 310-150

Antec ISK 310-150

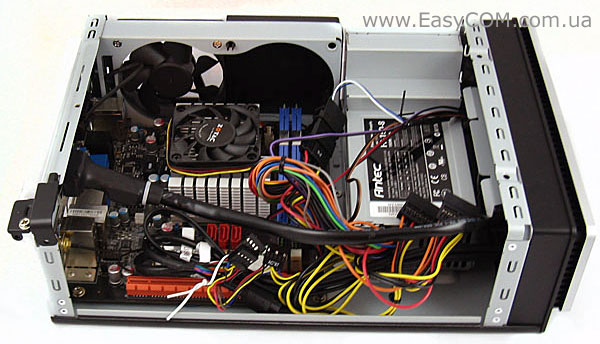

Складання системи в корпусі Antec ISK 310-150 особливих труднощів не викликає. Згідно фото, корпусний вентилятор розміщений дуже вдало з погляду охолодження радіатора на материнській платі і вузла живлення, який звичайно розміщається біля інтерфейсної панелі.

Antec ISK 310-150

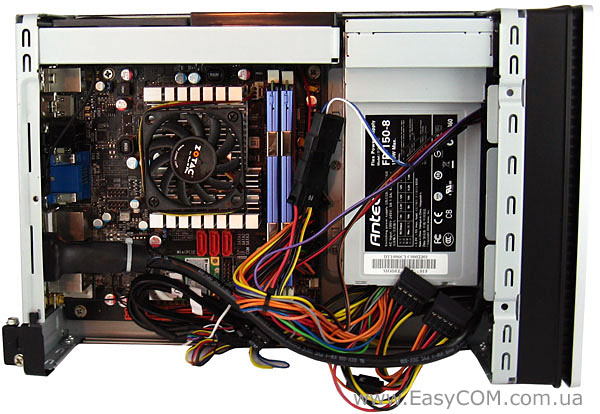

Після того як материнська плата буде прикручена в корпусі і до неї будуть підключені роз’єми живлення і порти, варто приступати до встановлення металевого тримача для оптичного приводу.

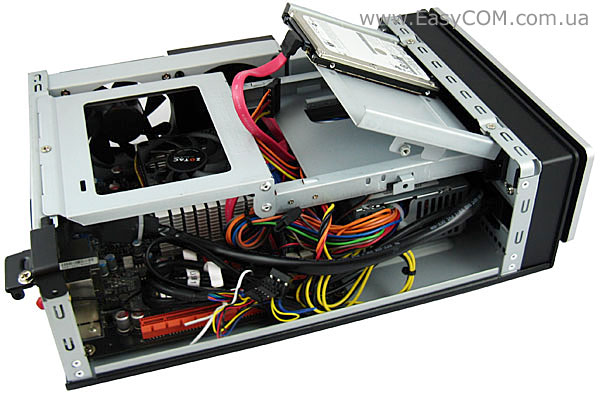

Накопичувачі ж кріпляться на окрему металеву рамку, яка згодом фіксується на металевому тримачі одним ручним гвинтом. Таким чином, витягати і встановлювати накопичувачі в корпус виходить відносно просто.

Після складання системи можна відзначити ще деякі вдалі особливості корпуса Antec ISK 310-150. Дуже важливо, що висота в місці розташування радіатора на материнській платі досить велика. Це може дозволити встановлювати відносно високі радіатори, щоб не створилося таких труднощів як при тестуванні дуже компактного корпуса Frontier MW-100, у якому через обмеженість простору в нас не вийшло встановити навіть низькопрофільний вентилятор на радіатор материнської плати ZOTAC IONITX-F-E. Таким чином, можна зробити попередній висновок, що з погляду розмірів, зручності складання і охолодження корпус має Antec ISK 310-150 практично ідеальні характеристики. Принаймні, буде складно запропонувати більш ергономічний варіант компонування корпуса з такими ж розмірами.
