Огляд і тестування корпуса AeroCool PGS Qx-2000

Незважаючи на те, що технології постійно вдосконалюються, а техпроцеси стають тонше, тепловиділення компонентів сучасних ігрових систем все ще знаходиться на високому рівні. Саме тому для складання таких систем у більшості випадків використовуються великі і просторі корпуси формату Full Tower або Middle Tower з гарною внутрішньою вентиляцією і можливістю встановлення великої кількості вентиляторів. Однак існує досить велика група користувачів, метою яких є складання одночасно продуктивного і невеликого за розмірами комп'ютера. Виробники комп'ютерного «заліза» добре знають про існування такого сегмента ринку, і більшість з них формує свою продуктову лінійку з урахуванням потреб таких користувачів.

AeroCool PGS Qx-2000

Так і тайванська компанія AeroCool у своїй лінійці PGS (Performance Gaming System) має вже два невеликі корпуси, призначених для складання продуктивних ігрових систем. Про особливості одного з них, а саме AeroCool Qx-2000, ми розповімо в нашій сьогоднішній статті. Почнемо ж ми традиційно з упаковки:

AeroCool PGS Qx-2000

Корпус AeroCool Qx-2000 поставляється в різнокольоровій картонній коробці, дизайн якої явно натякає на те, що продукт створювався в першу чергу для геймерів. Ручки для перенесення, на жаль, не передбачені, однак, враховуючи невелику вагу і розміри корпуса, це навряд чи доставить незручності при його транспортуванні.

AeroCool PGS Qx-2000

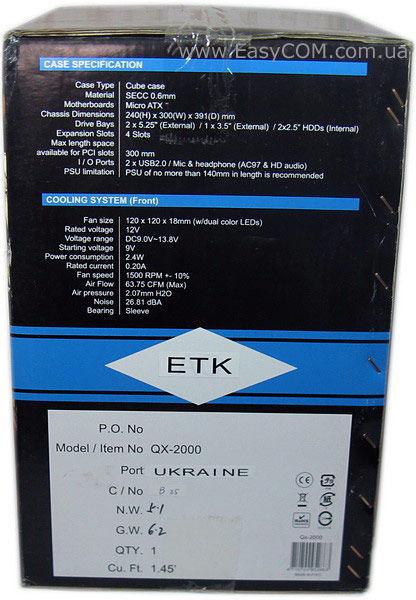

На бічній стороні упаковки виробник вказує основні специфікації самого корпуса, а також докладні характеристики попередньо встановленого 120 мм вентилятора. На звороті коробки є опис корпуса кількома мовами, включаючи російську.

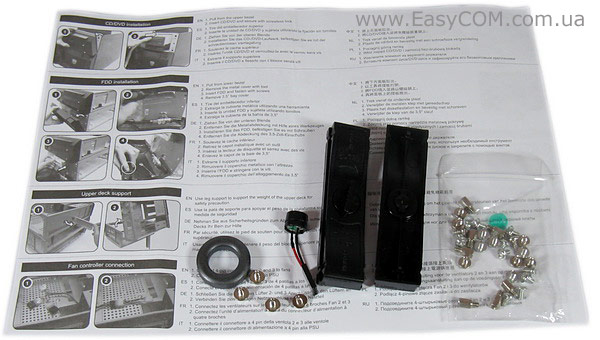

У комплекті поставки, крім самого корпуса, ми знайшли:

  • Пакет з кріпильними болтами;
  • Інструкцію з складання і експлуатації;
  • Динамік з роз’ємом підключення до материнської плати;
  • Кріплення для безгвинтового встановлення 5,25” пристроїв;
  • Феритове кільце.

За виключенням феритового кільця, комплект поставки є цілком звичайним для корпусів цієї цінової групи. Теоретично таке кільце, одягнене на кабель живлення, значно зменшує кількість високочастотних перешкод, однак на практиці просунути масивні проводи сучасних блоків живлення через нього навряд чи вийде.

AeroCool PGS Qx-2000

Давайте подивимося на специфікації корпуса:

Виробник

AeroCool

Модель

PGS Qx-2000

Типорозмір корпуса

Cube Case (Mini Tower)

Підтримувані форм-фактори материнських плат

Micro ATX

Колір

Чорний

Відсіки 5,25 дюйма

2

Відсіки 3.5 дюйма

1 зовнішній, 2 внутрішніх

Слоти для карт розширення

4 (підтримуються карти довгої до 300 мм)

Роз’єми

2x USB 2.0

Audio + MIC port

Вентилятори

1х120 мм на фронтальній панелі (попередньо встановлені з двоколірним підсвічуванням)
1х60 мм на фронтальній панелі перед кошиком для жорстких дисків
1х80 мм на задній стінці у верхній частині корпуса
2х80 мм на задній стінці в нижній частині корпуса

Матеріал

Шасі: SECC сталь 0,6 мм
Передня панель: пластик

Розміри корпуса, см

39,1 х 30 х 24

Вага (нетто), кг

6,1

Сайт виробника

http://www.AeroCool.com.tw/

Все цены на AeroCool PGS Qx-2000

Зовнішній вигляд

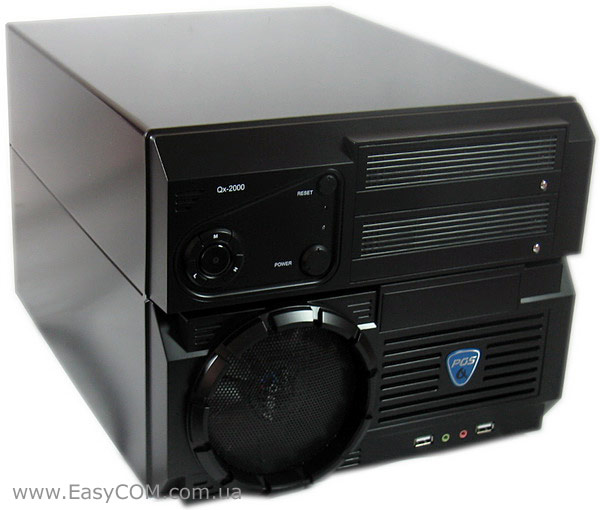

Корпус AeroCool Qx-2000 чорного кольору має досить привабливий дизайн, який навряд чи можна назвати геймерським. Він має форму невеликого куба і на перший погляд більше схожий на корпус для складання HTPC (Home Theatre PC) чи невеликого домашнього мультимедійного комп'ютера, а додаткові кнопки на передній панелі спочатку сприймаються як клавіші керування відтворенням. Виділяється лише маленький значок PGS, що позначає приналежність корпуса до серії ігрових корпусів AeroCool Performance Gaming System і 120 мм вентилятор з червоним і синім підсвічуванням на фронтальній панелі, який рідко використовується в корпусах такого форм-фактору. Підсвічування може перемикатися.

AeroCool PGS Qx-2000

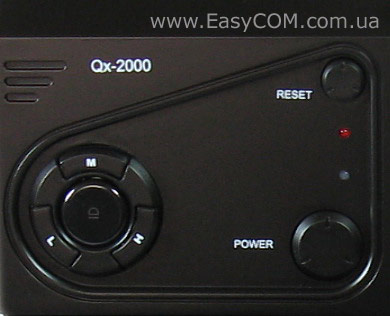

Над вищезгаданим вентилятором розташовані кнопки Power і Reset, а також 3 кнопки керування швидкістю обертання вентиляторами:

  • L - низька швидкість обертання;
  • M - середня швидкість обертання;
  • H - максимальна швидкість обертання.

Всього за допомогою їх можна керувати трьома вентиляторами, причому частота обертання для них регулюється одночасно. Ще одна кнопка (по центру) відповідає за включення і перемикання підсвічування 120 мм фронтального вентилятора. Тут же розташовані світлодіодні індикатори роботи комп'ютера і активності жорсткого диска.

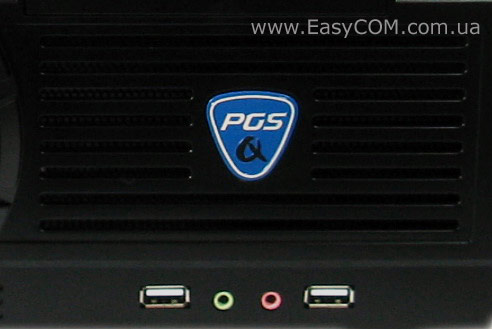

У нижній частині корпуса розташовано два роз’єми USB 2.0 а також Audio-вихід і роз’єм для підключення мікрофона. Додаткових роз’ємів, таких наприклад як eSATA чи IEEE 1394 (FireWire) на лицьовій панелі не передбаченj.

AeroCool PGS Qx-2000

Верхня і бічні сторони корпуса позбавлені будь-яких елементів, хоча, можливо, вентиляційна сітка на них сприяла б більш ефективному охолодженню елементів системного блоку.

AeroCool PGS Qx-2000

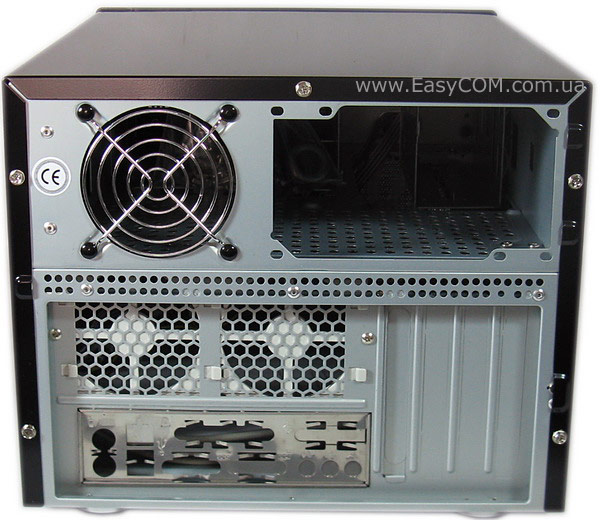

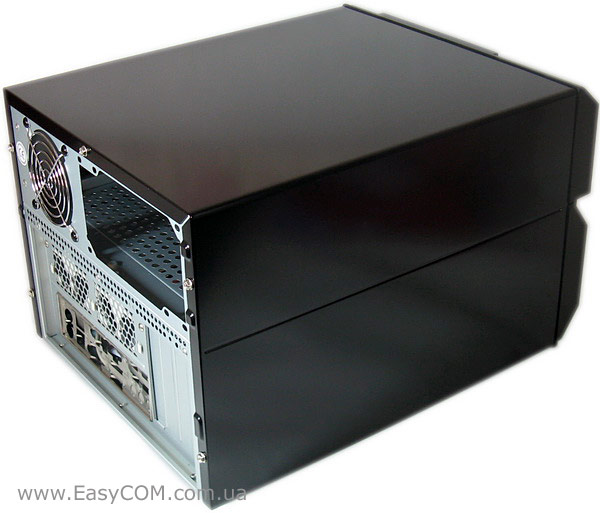

На задній стінці корпуса розташований отвір під інтерфейсну панель материнської плати і 4 слота розширення. Тут же знаходяться посадкові місця для двох 80 мм вентиляторів. Ще один 80 мм вентилятор можна встановити у верхній частині корпуса поруч з блоком живлення, що дозволить ще більше поліпшити охолодження елементів системи, адже гаряче повітря в такому випадку не буде накопичуватися у верхній частині корпуса.

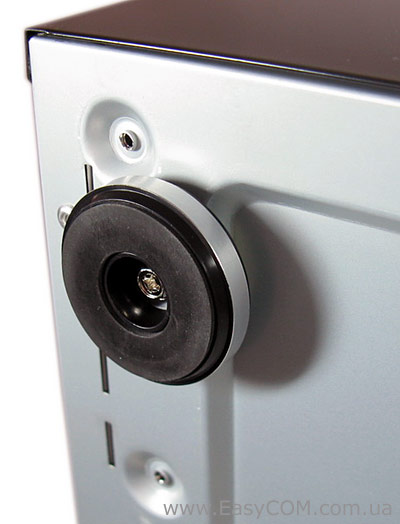

Корпус стоїть на чотирьох невеликих прогумованих ніжках. Вони забезпечують стійкість корпуса, а також знижують рівень вібрації і шуму.

Внутрішній пристрій і система охолодження

AeroCool PGS Qx-2000

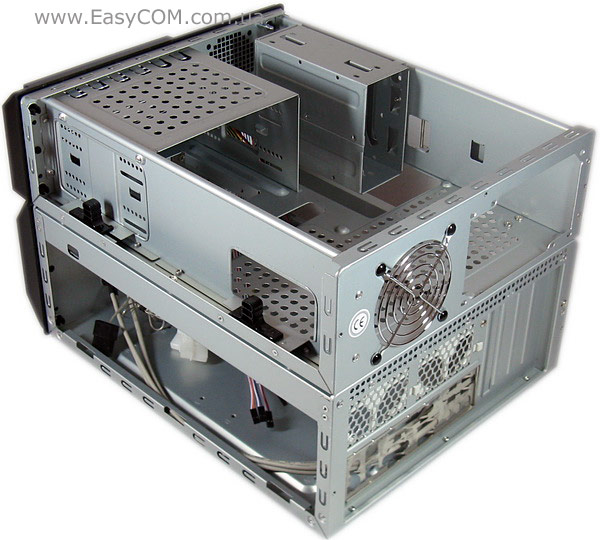

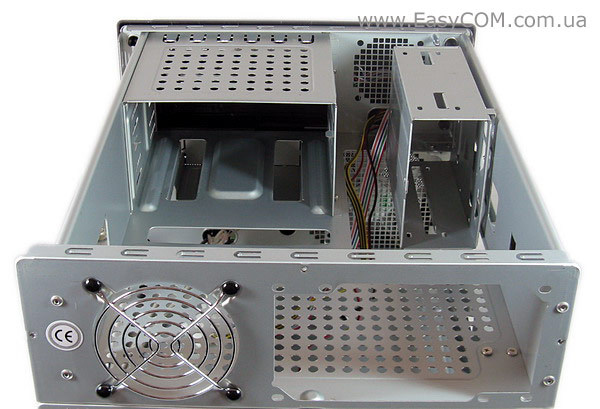

Внутрішній простір корпуса розділений на дві частини. У верхній його частині розташовується блок живлення, кошик для жорстких дисків і відсіки для 5,25-дюймових пристроїв, у нижній - материнська плата і відсік для зовнішнього 3,5” пристрою.

AeroCool PGS Qx-2000

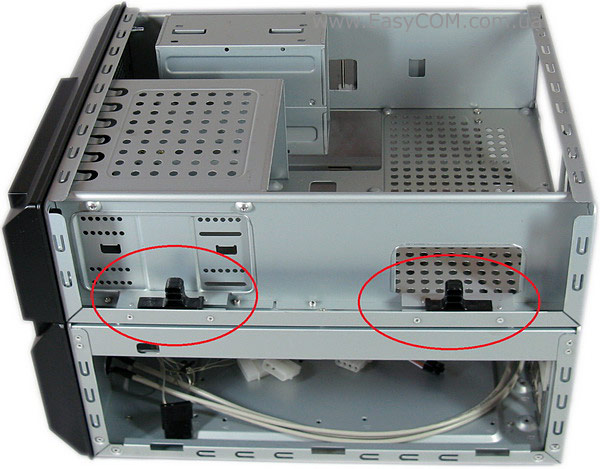

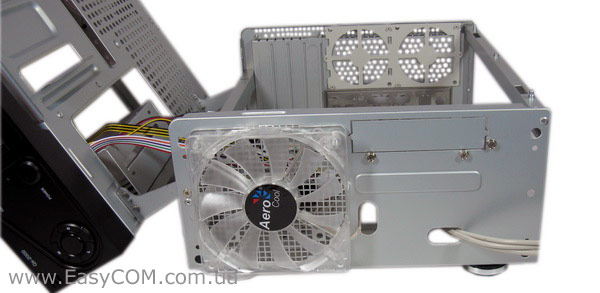

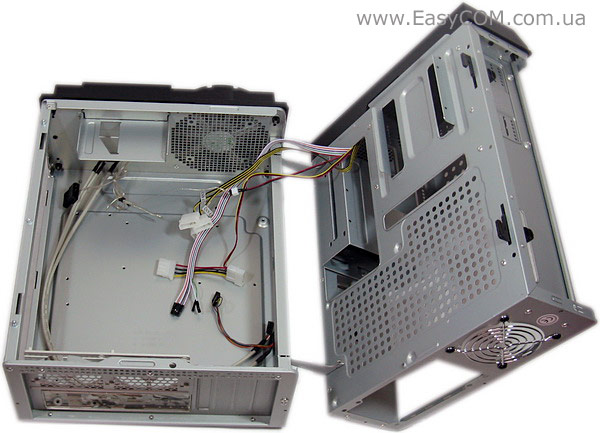

Для того, щоб одержати доступ до нижньої частини корпуса, спершу необхідно відкрутити один гвинт і змінити положення пластикових засувок з однієї сторони шасі.

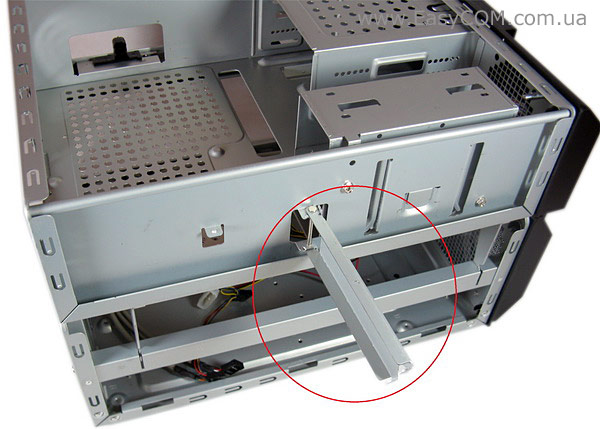

А з іншого сторони повернути важіль-фіксатор, який виконує ще і роль підніжки для верхньої частини корпуса у відкритому стані. Відзначимо, що шасі корпуса виконане якісно і товщина сталі дійсно становить 0,6 мм.

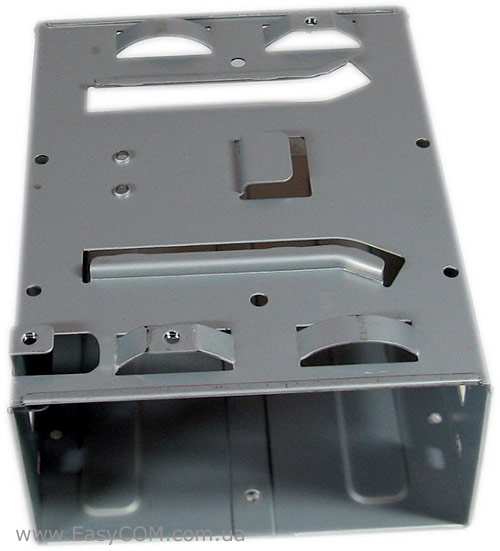

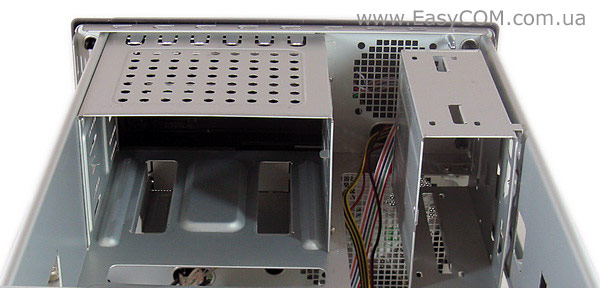

Кошик для жорстких дисків, що вміщає всього два накопичувачі, кріпиться всередині корпуса на напрямних полозах і добре фіксується за допомогою двох гвинтів. Таке кріплення дозволяє знизити вібрацію від жорстких дисків, а також рівень шуму. Самі жорсткі диски кріпляться в кошику гвинтовим способом.

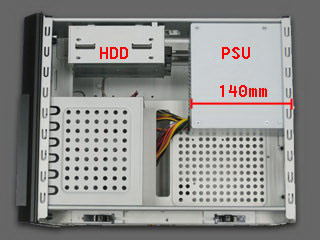

Важливим моментом при виборі комплектуючих для протестованого корпуса є вибір блока живлення. Виробник рекомендує встановлювати в корпус блоки живлення довжиною не більше 140 мм. У випадку ж використання блока живлення більшої довжини у користувача можуть виникнути проблеми з встановленням кошика з жорсткими дисками.

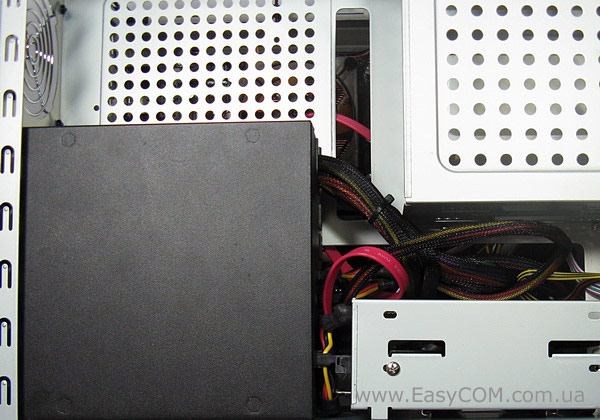

У нашому випадку, при використанні БЖ Seasonic M12II-500, кошик вийшло встановити лише скориставшись шлейфами SATA і роз’ємами живлення SATA кутастого типу. Причому навіть з ним кошик встановлювався впритул.

На відміну від жорстких дисків, 5,25-дюймові пристрої можна закріпити і безгвинтовим способом, за допомогою кріплень, що є у комплекті, однак краще це робити до встановлення кошика з жорсткими дисками.

AeroCool PGS Qx-2000

Як ми вже згадували, на задній стінці у верхній частині корпуса ми б настійно рекомендували встановити 80 мм вентилятор для відведення гарячого повітря з корпуса і поліпшення температурного режиму накопичувачів.

AeroCool PGS Qx-2000

Встановлення материнської плати в нижній частині корпуса відбувається без яких-небудь проблем. Варто лише враховувати обмеження по висоті процесорного кулера, а також той факт, що довжина плат розширення не повинна перевищувати 300 мм.

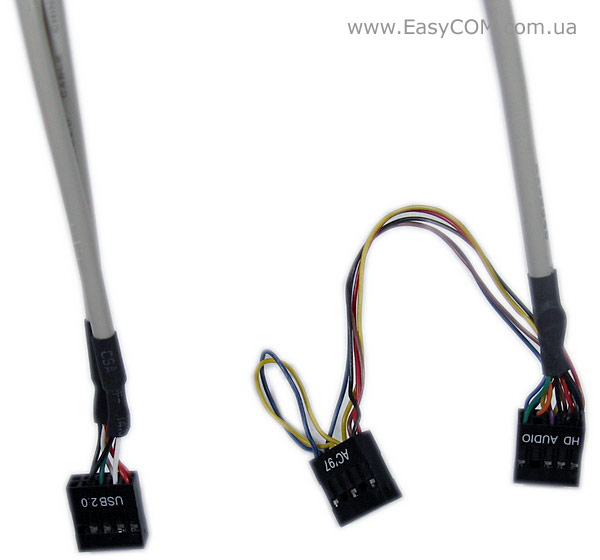

Проводи від роз’ємів на передній панелі мають цілком достатню довжину, а Audio-роз’єм представлений як у варіанті HD Audio, так і AC '97, що дозволяє повноцінно використовувати роз’єми на передній панелі, як з старими, так і з сучасними материнськими платами.

AeroCool PGS Qx-2000

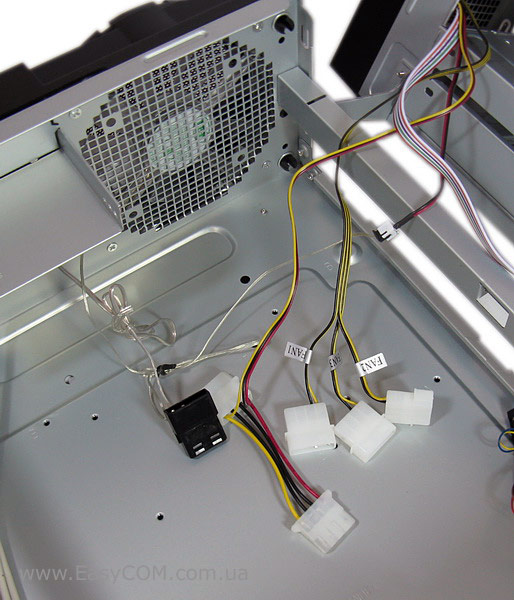

Через стандартні 4-контактні роз’єми живлення до вбудованого регулятора швидкістю обертання вентиляторами можна підключити до 3-х вентиляторів і керувати швидкістю їх обертання за допомогою кнопок на передній панелі.

AeroCool PGS Qx-2000

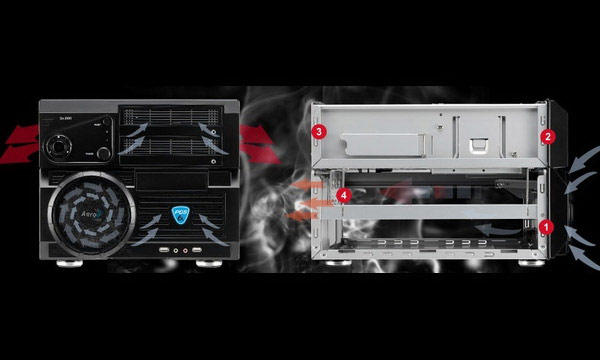

Всього в корпус AeroCool Qx-2000, крім вже попередньо встановленого 120 мм вентилятора на передній панелі, можна встановити три 80 мм вентилятори і один 60 мм вентилятор навпроти кошика для жорстких дисків.

AeroCool PGS Qx-2000

Тестування
