Огляд корпусу 4U A210

25-04-2009

Звісно виробники електроніки при випуску нового пристрою приділяють увагу одній з трьох основних складових: дизайну, якості та вартості. Компанія 4U виробляє техніку для самих розумних споживачів, які, вибираючи між якістю та вартістю продукції, прагнуть «золотої середини».

Сьогодні ми розглянемо корпус 4U A210, що має форм-фактор Mini Tower і призначений для встановлення материнських плат MicroATX. Це мініатюрна, компактна та універсальна модель, яку можна поставити як у горизонтальному, так і вертикальному положенні. Крім  того, корпус відповідає рекомендаціям Intel (здатний підтримувати внутрішню температуру до 38°С) з охолодження процесорів Pentium 4 на ядрі Prescott і наступних поколінь.

Корпус 4U A210 можна зустріти у двох кольорових варіантах: чорному та сріблястому. Нам для тестування дістався сріблястий варіант з чорною декоративною сіткою на лицьовій панелі. З першого погляду можна сказати, що перед нами - самодостатня та консервативна бюджетна модель у компактному виконанні.

4U A210

Специфікація корпусу 4U A210:

Модель

4U A210

Типорозмір корпусу

Mini Tower

Підтримувані форм-фактори материнських плат

MicroATX

Кількість відсіків

5,25" зовнішні x 1
3,5" зовнішні x 1
3,5" внутрішні x 1

Підтримка плат розширення

4

Додаткові роз’єми введення/виводу

2 x USB 2.0 + Audio x 2

Матеріал

Сталеве шасі
Вогнестійкий пластик передньої панелі та внутрішніх частин
Відповідає вимогам RoHs і WEEE

Система охолодження

Місце під встановлення двох 60-мм вентиляторів (1 передустановлений, 1 опція)

Кнопки

Power

Індикатори на передній панелі

Power, HDD

Блок живлення

Delta DPS-300AB-9

Розміри корпусу (ВхШхГ), мм

329 x 136 x 370

Маса (нетто), кг

4,6

Сайт виробника

http://www.4u.ua/

4U A210

Корпус 4U A210 впакований у просту коробку з гофрованого картону з логотипом компанії. На коробці позначена вага та розмір поставки. На верхньому торці коробки надрукована інструкція з розпакування та складання корпусу. Всередині корпус обгорнутий поліетиленовою плівкою та затиснутий між двома пінопластовими пластинами, які захищають його від випадкового пошкодження при транспортуванні.

4U A210

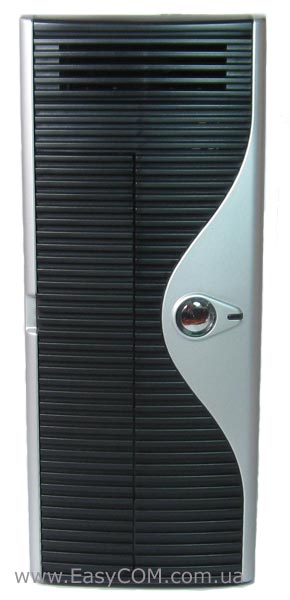

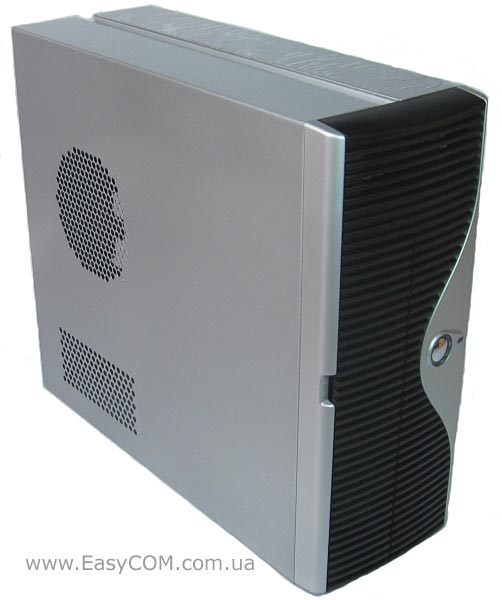

Дизайн моделі простий і в той же час складає приємне враження. Лицьова панель практично повністю виконана у вигляді сітки. На очах залишається тільки кнопка живлення та індикатор звертань до HDD на сріблястому фоні. Кнопка RESET відсутня, що не дуже зручно. Передня панель корпусу знімна, причому без гвинтів та складно покладених проводів.

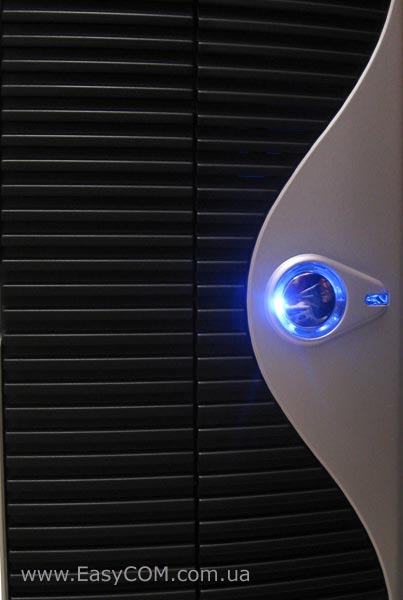

Кнопка включення виконана з прозорого пластику та одночасно відіграє роль індикатора роботи комп'ютера. Індикація активності жорстких дисків представлена у вигляді звичайного невеликого світлодіода, що знаходиться праворуч від кнопки включення.

4U A210

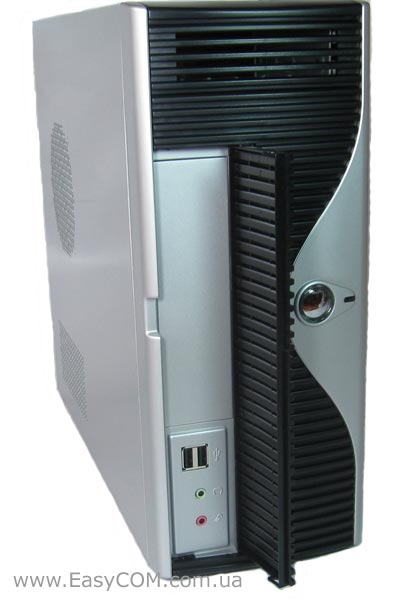

Відсіки для пристроїв на лицьовій панелі приховані за маскувальними дверцятами. На лицьову панель виведено два USB-порти та два аудіороз’єми, одразу над ними вертикально розташований відсік для зовнішнього 5,25"-пристрою. У верхній частині знаходиться відсік для встановлення пристрою 3,5". Одразу відзначимо можливість як горизонтального, так і вертикального встановлення корпусу, втім, якщо встановити корпус вертикально, пристрій 5,25" буде теж розташовано вертикально, що не дуже зручно. Так що корпус скоріше горизонтального виконання, ніж вертикального.

4U A210

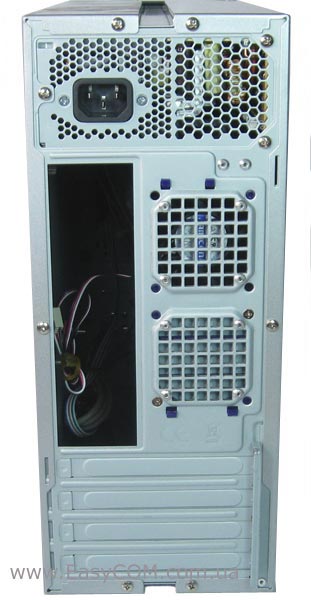

На задній панелі корпусу 4U A210 є монтажні отвори для встановлення двох маленьких 60 мм вентиляторів, один з яких передустановлений. Для кріплення вентиляторів використовується спеціальне пластмасове кріплення із засувками, що дозволяє швидко та легко встановлювати або знімати вентилятори.

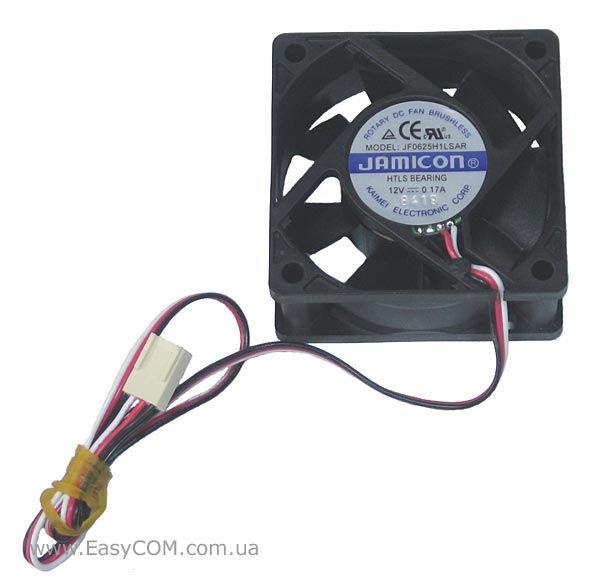

За замовчуванням виробник встановив 60 мм вентилятор від компанії JAMICON, розрахований на напругу живлення 12 В і номінальний струм, що має, споживання 170 mА. Вентилятор підключається до трьохконтактного роз’єму на материнській платі та може змінювати швидкість обертання, тільки якщо плата підтримує цю опцію. При тестуванні швидкість обертання вентилятора становила 4000 об/хв, через що він видавав досить великий шум.

4U A210

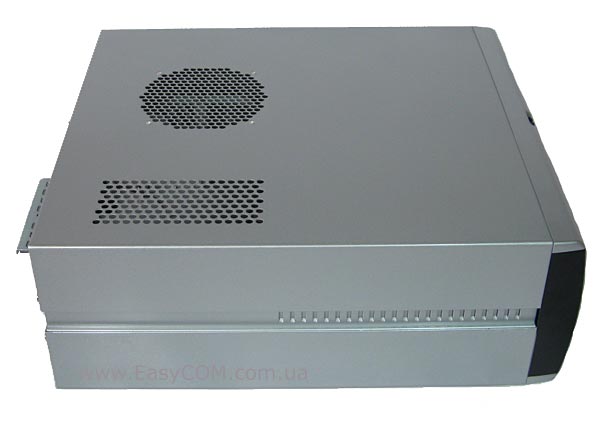

Ліва бічна панель має вентиляційну сітку, яка розташована якраз навпроти знаходження відеокарти та процесора. Розбирати корпус зручніше буде в горизонтальному положенні, оскільки панель має П-подібну конструкцію. Обидві бічні панелі корпусу прикручуються за допомогою звичайних гвинтів, так що без викрутки не обійтися.

Знімемо її та подивимося, як виглядає корпус у відкритому стані.

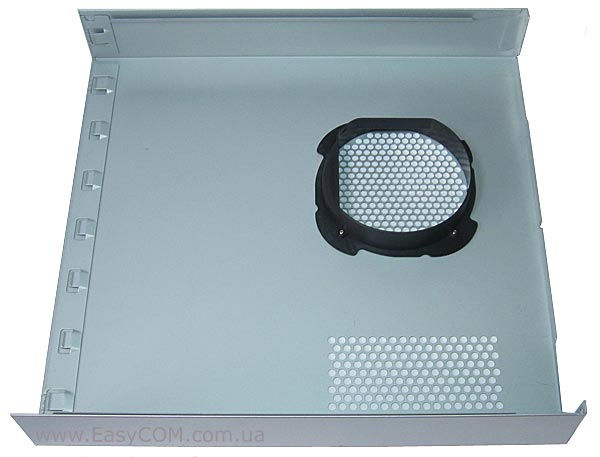

Навпроти процесора на лівій бічній панелі змонтований повітрягон для кращого захоплення холодного повітря.

4U A210

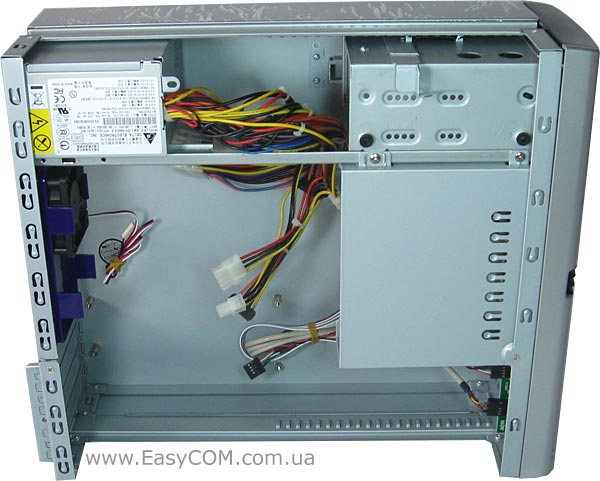

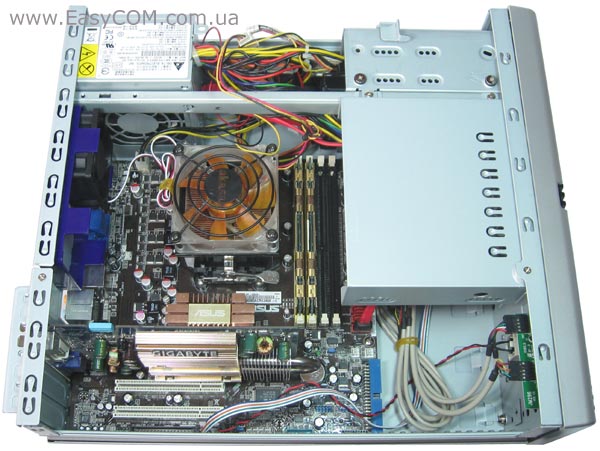

Не можна сказати, що всередині багато місця, проте це зрозуміло, адже перед нами корпус для материнських плат MicroATX. На лицьовій панелі зсередини є вентиляційні отвори, яких зовні не видно, оскільки вони прикриті декоративною чорною сіткою. У верхній частині знаходиться знімна секція під FDD і HDD, поруч під п’ятидюймовий пристрій виділений один відсік, а плат розширення може бути максимум чотири. Виграючи в габаритах, корпус програє в іншому - у зручності доступу до комплектуючих, кількості та асортименті сумісного для встановлення обладнання, а також, найімовірніше, у вентиляції. Але останнє треба буде ще перевірити.

4U A210

Для монтажу материнської плати або HDD, FDD необхідно все розбирати. Доведеться проявити інженерну кмітливість і винахідливість, але в розумних межах - все не так складно, хоча і дещо трудомістко. До того ж, кріплення використовується класичне: все на гвинтах. Але всі відкриті краї внутрішніх елементів за вальцьовані чи загнуті, забезпечуючи достатню безпеку при складанні системи всередині цього корпусу.

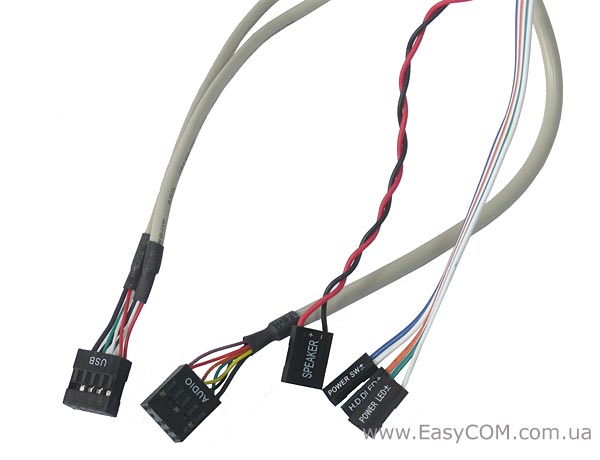

Проводи від роз’ємів і системної панелі мають достатню довжину. Коннектори роз’ємів панелі швидкого доступу USB і Audio зроблені цільними, що звичайно прискорить час складання комп'ютера, але не є універсальним рішенням.

4U A210

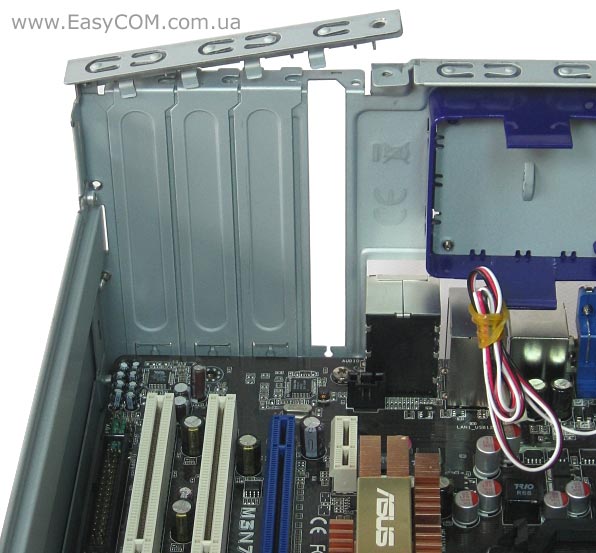

До заглушок на задній панелі введення/виводу передбачений доступ за допомогою спеціальної знімної притискної планки, тому виламувати нічого не доведеться. Металеві заглушки при необхідності можна легко поставити назад.

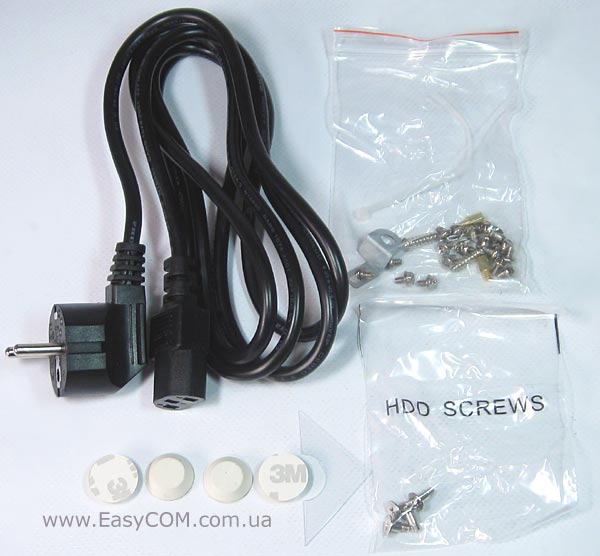

У комплекті з корпусом 4U A210 можна знайти:

  • набір гвинтів і підставок для материнської плати;
  • гвинти для кріплення HDD, FDD і плат розширення;
  • спікер;
  • шнур живлення;
  • «вушко» для замка;
  • чотири пластикові ніжки.

У корпусі 4U A210 встановлений достатній як для домашньої мультимедійної, так і офісної системи, блок живлення відомої фірми Delta Electronics, потужністю 300 Вт (модель DPS-300AB-9). Фірма-виробник відносить цей блок живлення до рішень для Desktop, звідси і маленькі розміри блоку 125х63,5х100 мм (ШхВхД).

Основні технічні характеристики:

Напруга на лініях

Припустима погрішність

Мінімальне навантаження

Максимальне навантаження

Пульсації напруги

+3,3V

±5%

0,5А

18А

50mV

+5V

±5%

0,3А

18А

50mV

+12V1

±5%

1,0А

11А

120mV

+12V2

±5%

1,0А

14,5А

200mV

-12V

±10%

0,0А

0,4А

120mV

-5Vsb

±5%

0,0А

2,0А

50mV

У цьому блоці живлення застосована активна система PFC, крім того, він може працювати в діапазоні вхідної напруги 90-264 В. Однак це має і одну незручність - блоки живлення Delta Electronics мають погану сумісність з джерелами безперебійного живлення. Проблема полягає в активному PFC: він сконструйований так, що в момент переходу на батареї створює більш короткочасне навантаження на ДБЖ, через що в останньому спрацьовує захист. Впоратися з цим допомагає заміна або ДБЖ на істотно потужніший (1кВА і більше), або відмова від використання ДБЖ.

Також у блоці живлення реалізована функція керування швидкістю обертання вентилятора залежно від температури, що знижує шум під час його роботи.

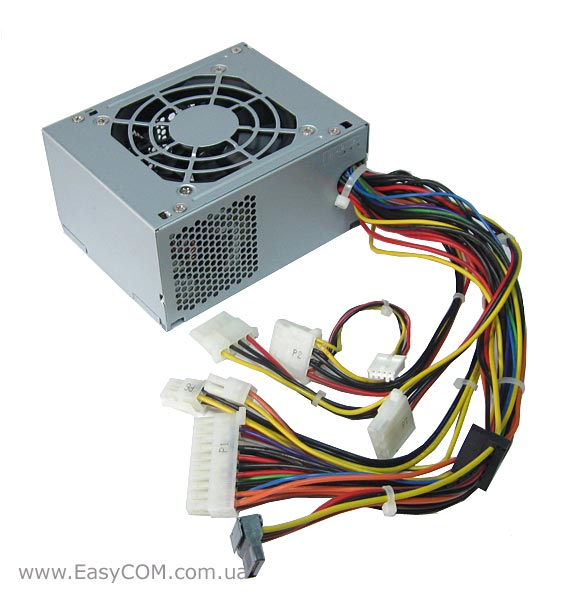

Блок живлення має набір не дуже довгих проводів достатнього перетину з такими роз’ємами:

  • 20+ 4-контактний  роз’єм АТХ для підключення до материнської плати;
  • 4-контактний роз’єм ATX12V (Р4);
  • два роз’єми для підключення SATA пристроїв;
  • три роз’єми для підключення пристроїв PATA;
  • роз’єм для FDD.

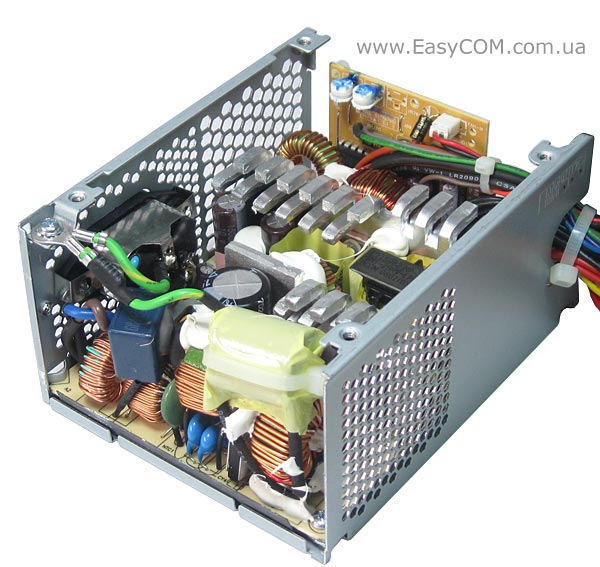

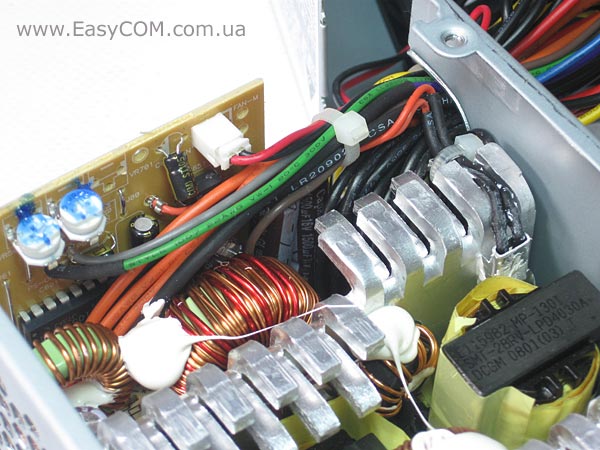

Елементи на платі розміщені дуже щільно, вільного місця немає взагалі, а деякі деталі навіть розпаяні «в 2 поверхи». Напевно, позначилися маленькі габарити. Але якість складання і серйозність фірми-виробника в наявності: всі довгі виводи деталей закриті термоусаджувальною трубкою, від випадкового зрушення під час транспортування та експлуатації деталі закріплені клеєм, силові транзистори і діоди до радіаторів кріпляться через ізолюючу термопровідну прокладку і термопасту.

Радіатори зроблені з товстого листового алюмінію і мають відносно невелику площу розсіювання. Для кращого охолодження розташовані вони безпосередньо під 80 мм вентилятором, швидкість обертання якого залежить від температури більшого радіатора. Регулятор частоти обертання вентилятора та схема захисту блока живлення від перевантаження виконані на окремій платі, що встановлена вертикально. При роботі з малим навантаженням вентилятор практично не було чутно, а при повному навантаженні він видавав помітний шум. Також до мінусів системи охолодження блока живлення можна віднести часткове виведення гарячого повітря назад у корпус.
